UF3C120040K3S: Maximale Leistung und Effizienz für anspruchsvolle Stromversorgungen
Sie suchen nach einer kompromisslosen Lösung zur Steigerung der Effizienz und Zuverlässigkeit Ihrer Hochspannungs-Stromversorgungssysteme? Der UF3C120040K3S SiC-Kaskode-FET ist speziell für Ingenieure und Entwickler konzipiert, die in Bereichen wie industrielle Antriebe, erneuerbare Energien oder Leistungselektronik arbeiten und eine überlegene Performance gegenüber konventionellen Silizium-Bauelementen benötigen.
Überragende Leistung durch Siliziumkarbid (SiC) Kaskodentechnologie
Der UF3C120040K3S repräsentiert die nächste Generation der Leistungshalbleiter. Durch die Integration eines Siliziumkarbid (SiC) JFETs mit einem optimierten Silizium-MOSFETs in einer Kaskodenkonfiguration werden die Vorteile beider Welten vereint. Dies resultiert in einer drastisch reduzierten Schaltverlusten, einer erhöhten Sperrspannungsfestigkeit und einer optimierten Betriebstemperatur, was ihn zur idealen Wahl für Applikationen macht, bei denen herkömmliche Silizium-MOSFETs an ihre Grenzen stoßen.
Entscheidende Vorteile des UF3C120040K3S
- Höhere Energieeffizienz: Deutlich geringere Verluste, insbesondere bei höheren Schaltfrequenzen, ermöglichen kleinere Kühllösungen und geringeren Energieverbrauch.
- Verbesserte thermische Eigenschaften: SiC-Material hat eine höhere Wärmeleitfähigkeit als Silizium, was zu einem stabileren Betrieb bei hohen Temperaturen führt.
- Extrem niedriger Rdson: Mit nur 0,035 Ohm im eingeschalteten Zustand minimiert der Baustein Spannungsabfälle und Verlustleistung.
- Hohe Sperrspannungsfestigkeit: 1200V Nennspannung eröffnen neue Möglichkeiten in Hochvolt-Anwendungen.
- Robustheit und Zuverlässigkeit: Die SiC-Technologie bietet eine exzellente Beständigkeit gegenüber extremen Bedingungen.
- Optimierte Schaltcharakteristik: Schnelle Schalteigenschaften reduzieren EMI (elektromagnetische Interferenzen) und vereinfachen das Schaltungsdesign.
- Vereinfachtes Gate-Treiber-Design: Die Kaskodenstruktur ermöglicht die Verwendung einfacherer Gate-Treiber-Schaltungen im Vergleich zu reinen SiC-FETs.
Anwendungsbereiche und Design-Vorteile
Der UF3C120040K3S ist prädestiniert für eine Vielzahl von Hochleistungsanwendungen:
- Industrielle Stromversorgungen: Maximale Effizienz und Zuverlässigkeit in Netzteilen für Industrieanlagen.
- Motorantriebe: Reduzierung von Verlusten in Frequenzumrichtern und Servoverstärkern.
- Solarenergie-Umrichter: Optimierung der Energieausbeute durch minimierte Verluste im Wechselrichter.
- Elektrofahrzeuge (EV): Effiziente Gleichspannungswandler und On-Board-Ladegeräte.
- USV-Systeme (Unterbrechungsfreie Stromversorgungen): Höhere Effizienz und geringere Wärmeentwicklung.
- Schweißgeräte und Lasersysteme: Robuste und präzise Leistungsregelung.
Die Kaskodentechnologie vereinfacht das Design, da der Gate-Treiber nur die niedrige Spannung des Silizium-MOSFETs steuern muss, während der SiC-JFET die hohe Sperrspannung übernimmt. Dies reduziert die Anforderungen an die Isolation und vereinfacht die Schaltungsintegration.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Typ | SiC-Kaskode-FET | Kombination aus Siliziumkarbid-JFET und Silizium-MOSFET für optimierte Leistung. |
| Max. Sperrspannung (Vds) | 1200 V | Geeignet für Hochspannungsanwendungen, die über die Grenzen konventioneller Bauteile hinausgehen. |
| Max. Dauergate-Strom (Id) | 65 A | Hoher Strombelastbarkeit für leistungsintensive Applikationen. |
| Eingeschaltwiderstand (Rdson) | 0,035 Ω | Extrem niedriger Widerstand im eingeschalteten Zustand reduziert Energieverluste und Wärmeentwicklung. |

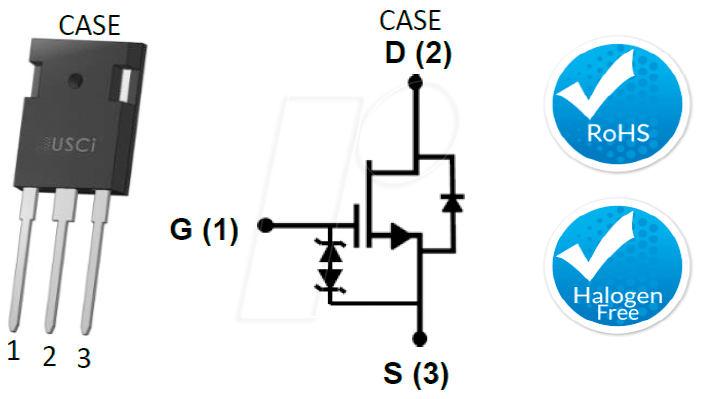

| Gehäuse | TO-247-3L | Standardisiertes und robustes Gehäuse für einfache Montage und gute Wärmeableitung. |
| Gate-Treiber-Anforderungen | Niedrigspannung | Vereinfachtes Gate-Treiber-Design durch Kaskodenstruktur. |
| Schaltgeschwindigkeit | Sehr hoch | Minimiert Schaltverluste und ermöglicht höhere Betriebsfrequenzen. |
| Betriebstemperatur | Sehr hoch | Die intrinsischen Eigenschaften von SiC ermöglichen einen Betrieb bei höheren Temperaturen als bei Siliziumbauteilen. |
Der technologische Vorsprung: Siliziumkarbid gegenüber Silizium
Siliziumkarbid (SiC) bietet signifikante Vorteile gegenüber traditionellem Silizium in Leistungshalbleitern. Seine Bandlücke ist etwa dreimal so groß, was zu einer höheren elektrischen Feldstärke bei Durchbruch und einer drastisch höheren Wärmeleitfähigkeit führt. Diese Eigenschaften ermöglichen es SiC-Bauteilen, höhere Spannungen und Temperaturen zu tolerieren, während sie gleichzeitig geringere Verluste aufweisen. Der UF3C120040K3S nutzt diese Vorteile durch die Kaskodenarchitektur, bei der ein SiC-JFET mit einem optimierten Silizium-MOSFET gekoppelt wird. Der SiC-JFET übernimmt die Hochspannungs-Sperrfähigkeit, was dem MOSFET ermöglicht, mit deutlich geringerer Eigenspannung und geringeren Verlusten zu arbeiten. Dies resultiert in einer überlegenen Kombination aus geringem Einschaltwiderstand (Rdson), hoher Schaltgeschwindigkeit und verbesserter thermischer Performance, was ihn zur idealen Wahl für energieeffiziente und kompakte Designs macht.
Optimierung von Systemparametern durch den UF3C120040K3S
Der Einsatz des UF3C120040K3S ermöglicht eine signifikante Verbesserung der Gesamtsystemeffizienz. Durch die Reduzierung der Schalt- und Leitungsverluste können Kühlsysteme kleiner und leichter dimensioniert werden, was zu einer Kompaktierung der Gesamtlösung beiträgt. Dies ist besonders in platzkritischen Anwendungen wie Bordnetzen von Elektrofahrzeugen oder kompakten industriellen Antrieben von großem Vorteil. Die erhöhte Schaltfrequenz, die durch die schnellen Schalteigenschaften des Bausteins ermöglicht wird, erlaubt die Verwendung kleinerer passiver Komponenten wie Induktivitäten und Kondensatoren, was weitere Gewichtseinsparungen und Kostensenkungen mit sich bringt. Die hohe Zuverlässigkeit und Robustheit des SiC-Materials gewährleistet zudem eine längere Lebensdauer des Gesamtsystems und reduziert Wartungskosten.
FAQ – Häufig gestellte Fragen zu UF3C120040K3S – SiC-Kaskode-FET, 1200V, 65A, Rdson 0,035R , TO-247-3L
Was ist ein Kaskoden-FET und warum ist diese Technologie vorteilhaft?
Ein Kaskoden-FET ist eine spezielle Schaltungskonfiguration, bei der ein Hochspannungs-FET (in diesem Fall ein SiC-JFET) mit einem Niederspannungs-FET (ein Silizium-MOSFET) in Reihe geschaltet wird. Der SiC-JFET übernimmt die hohe Sperrspannung, während der Silizium-MOSFET für die Steuerung der Ausgangsstroms zuständig ist. Diese Anordnung kombiniert die Vorteile beider Bauelemente: die hohe Sperrspannungsfestigkeit und geringe Verluste des SiC-Materials mit der einfacheren Gate-Ansteuerung des Silizium-MOSFETs. Dies führt zu höherer Energieeffizienz, geringeren Schaltverlusten und vereinfachten Treiber-Schaltungen.
Welche Vorteile bietet Siliziumkarbid (SiC) gegenüber herkömmlichem Silizium in Leistungshalbleitern?
Siliziumkarbid (SiC) hat im Vergleich zu Silizium eine etwa dreimal so hohe Bandlücke, eine höhere Durchbruchfeldstärke und eine deutlich höhere Wärmeleitfähigkeit. Dies ermöglicht SiC-Bauteilen, höhere Spannungen und Temperaturen zu tolerieren, bei gleichzeitig geringeren Leitungs- und Schaltverlusten. Diese Eigenschaften sind entscheidend für die Entwicklung von leistungsfähigeren, kleineren und energieeffizienteren Stromversorgungssystemen.
Ist der UF3C120040K3S mit Standard-Gate-Treibern kompatibel?
Ja, die Kaskodenstruktur des UF3C120040K3S ermöglicht die Verwendung von Standard-Niederspannungs-Gate-Treibern, die für Silizium-MOSFETs ausgelegt sind. Dies liegt daran, dass der zu steuernde Silizium-MOSFET mit einer niedrigen Gate-Spannung arbeitet, während der SiC-JFET die hohe Sperrspannung isoliert. Dies vereinfacht das Schaltungsdesign erheblich im Vergleich zu reinen SiC-MOSFETs, die oft spezielle Hochspannungs-Gate-Treiber benötigen.
Für welche spezifischen Applikationen ist der UF3C120040K3S besonders gut geeignet?
Der UF3C120040K3S eignet sich hervorragend für Hochspannungs- und Hochleistungsanwendungen wie industrielle Stromversorgungen, Motorantriebe (Frequenzumrichter), Solarwechselrichter, Elektrofahrzeug-Ladegeräte und USV-Systeme. Seine hohe Effizienz, Zuverlässigkeit und Robustheit machen ihn zur idealen Wahl für Systeme, die eine kompromisslose Leistung und Langlebigkeit erfordern.
Wie wirkt sich der niedrige Einschaltwiderstand (Rdson) von 0,035 Ohm aus?
Ein niedriger Einschaltwiderstand (Rdson) von 0,035 Ohm bedeutet, dass der Baustein im eingeschalteten Zustand nur einen sehr geringen Widerstand aufweist. Dies minimiert die Verlustleistung (P = I² R) und reduziert somit die Wärmeentwicklung im Bauteil. Dies trägt nicht nur zur Energieeffizienz bei, sondern ermöglicht auch kleinere Kühllösungen und erhöht die Zuverlässigkeit des Systems durch geringere thermische Belastung.
Welchen Unterschied macht die 1200V Sperrspannungsfestigkeit für das Design?
Die hohe Sperrspannungsfestigkeit von 1200V ermöglicht es, den UF3C120040K3S in Systemen mit deutlich höheren Betriebsspannungen einzusetzen, als es mit herkömmlichen Silizium-MOSFETs möglich wäre. Dies eröffnet neue Designmöglichkeiten, reduziert die Notwendigkeit für zusätzliche Spannungsstufen oder Spannungsbegrenzer und ermöglicht effizientere Konvertertopologien für Hochspannungsanwendungen.
Welche Vorteile bietet das TO-247-3L Gehäuse?
Das TO-247-3L ist ein weit verbreitetes und robustes Leistungshalbleitergehäuse. Es bietet eine gute thermische Anbindung, die für die effiziente Ableitung der entstehenden Wärme entscheidend ist. Seine Standardgröße und Pinbelegung erleichtern die Integration in bestehende oder neue Schaltungsdesigns und bieten gute mechanische Stabilität sowie elektrische Isolationswerte.
