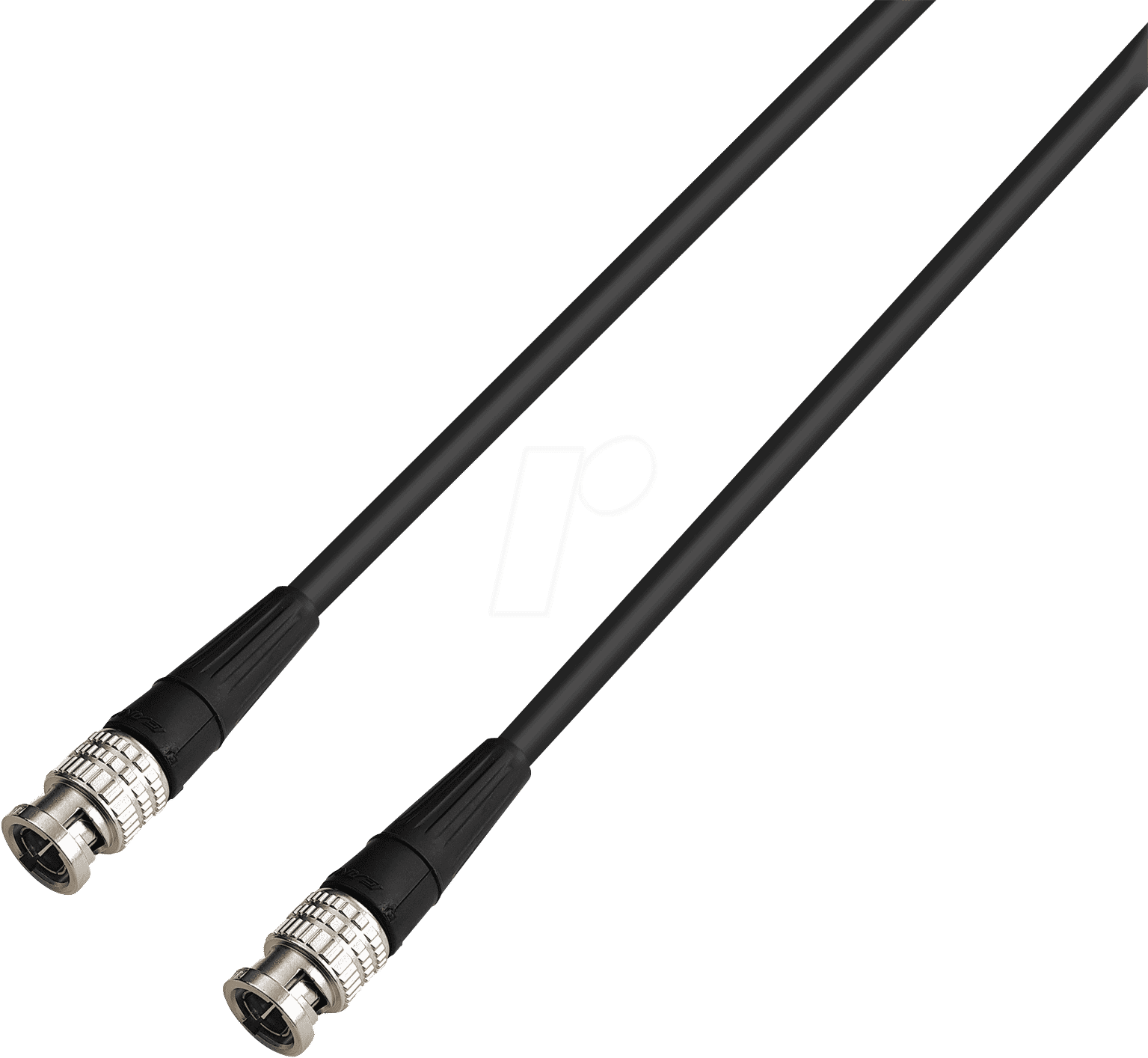

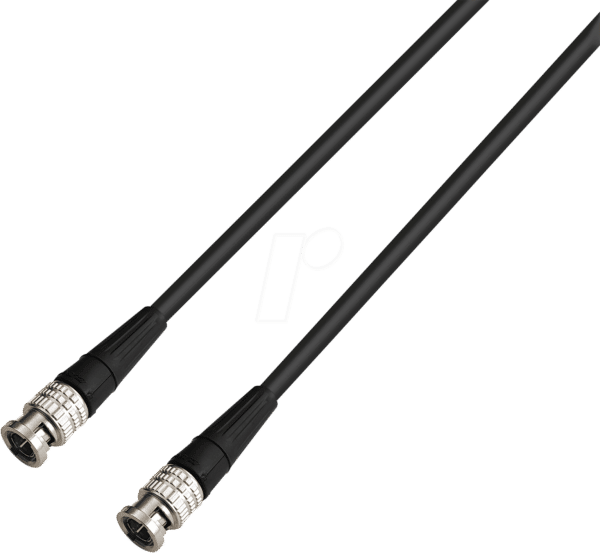

Höchste Signalintegrität für professionelle Videoübertragung: UF SDI BMM 5,0 – 12G Videokabel
Für anspruchsvolle Broadcast-, Filmproduktions- und Installationseinsätze, bei denen kompromisslose Signalqualität über größere Distanzen unerlässlich ist, stellt das UF SDI BMM 5,0 – 12G Videokabel die optimale Lösung dar. Dieses Kabel wurde entwickelt, um höchste Datenraten und beste Signalintegrität über 5 Meter zu gewährleisten, selbst unter herausfordernden Bedingungen.
Überlegene Performance und Zuverlässigkeit: Warum das UF SDI BMM 5,0 – 12G Videokabel die erste Wahl ist
In der Welt der professionellen Videoübertragung zählen jedes Detail und jede Millisekunde. Standardkabel stoßen bei modernen Standards wie 12G-SDI schnell an ihre Grenzen, was zu Signalverlust, Bildrauschen und fehlerhaften Übertragungen führen kann. Das UF SDI BMM 5,0 – 12G Videokabel wurde gezielt konzipiert, um diese Limitierungen zu überwinden. Mit seiner präzisen Konstruktion und hochwertigen Materialien bietet es eine herausragende Abschirmung gegen elektromagnetische Interferenzen und eine optimierte Signalübertragung für ununterbrochene, gestochen scharfe Bilder in höchster Auflösung. Die beiden professionellen BNC-Stecker gewährleisten eine sichere und stabile Verbindung, die für kritische Anwendungen unabdingbar ist.
Technische Exzellenz für Ihre Anwendungen
Das Herzstück des UF SDI BMM 5,0 – 12G Videokabels bildet sein durchdachtes Design, das auf maximale Leistung und Langlebigkeit ausgelegt ist:
- 12G-SDI Konformität: Unterstützt die neuesten Standards für gestochen scharfe 4K/UHD-Auflösungen bei 60Hz und darüber hinaus, was es ideal für hochmoderne Studios und Live-Events macht.
- Optimierte 75 Ohm Impedanz: Garantiert eine präzise Signalübertragung ohne Reflexionen, entscheidend für die Aufrechterhaltung der Signalintegrität über die gesamte Kabellänge.
- Hochreine Kupferleiter: Ermöglichen eine geringe Dämpfung und einen exzellenten Signalfluss, selbst bei hohen Frequenzen.
- Mehrschichtige Abschirmung: Eine Kombination aus Folien- und Geflechtschirmung schützt effektiv vor externen elektromagnetischen Störungen und minimiert Crosstalk.
- Robuste BNC-Stecker: Hochwertige, vergossene BNC-Stecker mit einer präzisen Passform sorgen für eine zuverlässige und dauerhafte Verbindung.
- Flexibles und widerstandsfähiges Kabel: Das robuste Kabelmaterial ist flexibel genug für einfache Installationen, aber auch strapazierfähig genug für den häufigen Einsatz.
- Konfektioniert für sofortigen Einsatz: Mit fest montierten BNC-Steckern ist das Kabel sofort einsatzbereit und reduziert Installationsaufwand.
Konstruktionsmerkmale und Materialqualität
Die herausragende Leistung des UF SDI BMM 5,0 – 12G Videokabels resultiert aus der sorgfältigen Auswahl und Verarbeitung seiner Komponenten. Jeder Aspekt des Designs wurde mit dem Ziel optimiert, eine makellose Signalübertragung zu gewährleisten.
Leiter und Isolierung
Im Inneren des Kabels befinden sich hochreine Kupferleiter, die für ihre exzellente Leitfähigkeit und minimale Signalverluste bekannt sind. Diese Leiter sind von einer speziell ausgewählten Isoliermaterialschicht umgeben, die nicht nur die notwendige elektrische Trennung gewährleistet, sondern auch zur Reduzierung von Signalverzerrungen beiträgt. Die präzise abgestimmte Dielektrizitätskonstante des Isoliermaterials ist ein Schlüsselfaktor für die Einhaltung der 75-Ohm-Impedanz, die für SDI-Signale unerlässlich ist. Eine unzureichende Impedanzanpassung führt zu Reflexionen und Signalabschwächung, was bei diesem Kabel durch die hochwertige Isolierung vermieden wird.
Abschirmung für maximale Integrität
Die Abschirmung eines Hochfrequenzkabels ist entscheidend für seine Leistungsfähigkeit. Das UF SDI BMM 5,0 – 12G Videokabel verfügt über eine mehrschichtige Abschirmungsstruktur. Zunächst wird eine hochdichte Aluminiumfolien-Abschirmung verwendet, die eine breite Palette von Störfrequenzen blockiert. Darauf folgt ein engmaschiges Kupfergeflecht, das zusätzliche Abschirmung bietet und die mechanische Stabilität des Kabels erhöht. Diese kombinierte Abschirmung minimiert effektiv externe elektromagnetische Interferenzen (EMI) und Hochfrequenzstörungen (RFI), die die Bild- und Tonqualität beeinträchtigen könnten. Dies ist besonders wichtig in Umgebungen mit vielen elektronischen Geräten oder in der Nähe von Starkstromleitungen.
BNC-Stecker: Robustheit trifft Präzision
Die BNC-Stecker an beiden Enden des Kabels sind nicht nur ein einfacher Anschluss, sondern ein integraler Bestandteil des Gesamtsystems. Bei diesem Kabel kommen professionelle, vergossene BNC-Stecker zum Einsatz. Diese Stecker zeichnen sich durch ihre präzise Fertigung aus, die eine feste und zuverlässige Verbindung mit den entsprechenden Buchsen gewährleistet. Die Kontaktflächen sind robust und korrosionsbeständig, um eine langanhaltende Signalqualität zu sichern. Die Vergussmasse schützt die empfindliche Lötstelle zwischen Kabel und Stecker vor mechanischer Beanspruchung und Feuchtigkeit, was die Lebensdauer und Zuverlässigkeit des Kabels erheblich erhöht. Dies ist ein entscheidender Vorteil gegenüber einfacheren Steckverbindungen.
Kabelmantel und Flexibilität
Der äußere Kabelmantel besteht aus einem widerstandsfähigen und gleichzeitig flexiblen Material, das den täglichen Belastungen im professionellen Umfeld standhält. Er schützt die inneren Leiter und die Abschirmung vor Abrieb, Knicken und Umwelteinflüssen. Die Flexibilität des Mantels erleichtert die Verlegung des Kabels in beengten Umgebungen oder bei komplexen Installationen, ohne die Kabelintegrität zu kompromittieren. Diese Balance zwischen Robustheit und Flexibilität macht das Kabel zu einer praktischen und langlebigen Lösung.
| Eigenschaft | Beschreibung |
|---|---|
| Kabeltyp | 12G-SDI Videokabel |
| Steckertyp | 2x BNC Stecker (professionell, vergossen) |
| Impedanz | 75 Ohm |
| Länge | 5,0 Meter |
| Leitermaterial | Hochreines Kupfer |
| Abschirmung | Mehrschichtig (Folien- und Geflechtschirmung) |
| Anschlussqualität | Präzise gefertigt, korrosionsbeständig |
| Einsatzbereich | Professionelle Videoübertragung (Broadcast, Film, Studio) |
Anwendungsbereiche: Wo das UF SDI BMM 5,0 – 12G Videokabel glänzt
Die Vielseitigkeit und die hohe Leistung des UF SDI BMM 5,0 – 12G Videokabels machen es zu einem unverzichtbaren Werkzeug in einer Vielzahl von professionellen Umgebungen:
- Broadcast-Studios: Für die zuverlässige Übertragung von hochauflösenden Signalen zwischen Kameras, Mischerpulten, Monitoren und Aufnahmegeräten.
- Live-Events und Sportübertragungen: Gewährleistet eine stabile Signalverbindung in dynamischen Umgebungen, wo Aussetzer keine Option sind.
- Film- und Fernsehproduktion: Ermöglicht die verlustfreie Signalübertragung während des Drehs und in Postproduktionsworkflows.
- Installationen in Konferenzräumen und Auditorien: Für professionelle AV-Systeme, die klare und störungsfreie Bildwiedergabe erfordern.
- Remote-Produktionen (Ü-Wagen): Bietet die notwendige Robustheit und Signalqualität für den Einsatz unterwegs.
- Hochauflösende Überwachungssysteme: Sorgt für klare und detaillierte Bilddaten in sicherheitskritischen Anwendungen.
FAQ – Häufig gestellte Fragen zu UF SDI BMM 5,0 – 12G Videokabel, 2x BNC Stecker, 75 Ohm, 5,0 m
Was bedeutet 12G-SDI und warum ist es wichtig?
12G-SDI ist der neueste Standard für serielle digitale Schnittstellen in der professionellen Videoübertragung. Er ermöglicht die Übertragung von unkomprimierten, hochauflösenden Videosignalen, einschließlich 4K/UHD-Auflösungen bei 60 Bildern pro Sekunde, über ein einziges Koaxialkabel. Die höhere Bandbreite im Vergleich zu älteren SDI-Standards (z.B. 3G-SDI oder 6G-SDI) ist entscheidend für die Zukunftssicherheit und die Unterstützung der aktuellsten Broadcast-Technologien.
Wie wichtig ist die 75-Ohm-Impedanz für SDI-Kabel?
Die 75-Ohm-Impedanz ist ein kritischer technischer Parameter für alle SDI-Signale. Sie stellt sicher, dass das Signal ohne Reflexionen oder Signalverluste entlang des Kabels übertragen wird. Eine falsche Impedanz (z.B. 50 Ohm) würde zu erheblichen Störungen führen, die die Bildqualität beeinträchtigen und die Signalübertragung auf mittlere bis lange Distanzen unmöglich machen würden. Dieses Kabel ist explizit für die 75-Ohm-Spezifikation von SDI-Systemen konzipiert.
Welche Vorteile bieten die professionellen BNC-Stecker gegenüber Standardsteckern?
Professionelle BNC-Stecker, wie sie bei diesem Kabel verwendet werden, sind auf Robustheit, Langlebigkeit und eine sichere Verbindung ausgelegt. Sie verfügen oft über eine präzisere Fertigung, bessere Kontaktmaterialien und eine stärkere Verriegelungsmechanik im Vergleich zu einfachen Steckern. Die Vergussung schützt die Verbindungsstelle vor mechanischer Belastung und Umwelteinflüssen, was die Zuverlässigkeit in anspruchsvollen Umgebungen erhöht.
Wie beeinflusst die Kabellänge die Signalqualität bei 12G-SDI?
Bei sehr hohen Frequenzen wie bei 12G-SDI nimmt die Signalabschwächung (Dämpfung) mit zunehmender Kabellänge zu. Während 3G-SDI noch über längere Distanzen übertragen werden kann, sind für 12G-SDI spezifische Kabel erforderlich, um die Signalintegrität aufrechtzuerhalten. Die 5-Meter-Länge dieses Kabels ist optimal gewählt, um eine zuverlässige Übertragung bei 12G-SDI-Raten zu gewährleisten, ohne übermäßige Dämpfung zu erfahren.
Ist dieses Kabel auch für niedrigere SDI-Standards wie 3G-SDI oder HD-SDI geeignet?
Ja, dieses Kabel ist abwärtskompatibel. Es kann problemlos für Übertragungen mit niedrigeren SDI-Standards wie 3G-SDI, HD-SDI und sogar SD-SDI verwendet werden. Die herausragende Qualität des Kabels sorgt auch bei diesen Standards für eine exzellente Signalübertragung.
Was bedeutet „konfektioniert“ bei diesem Kabel?
„Konfektioniert“ bedeutet, dass das Kabel bereits ab Werk mit den beiden BNC-Steckern fest verbunden ist. Sie erhalten also ein fertiges, einsatzbereites Kabel, das Sie sofort zwischen Ihren Geräten anschließen können, ohne selbst Stecker montieren oder löten zu müssen.
Wie schützt die mehrschichtige Abschirmung das Signal?
Die mehrschichtige Abschirmung, bestehend aus einer Aluminiumfolie und einem Kupfergeflecht, wirkt wie eine Barriere gegen externe elektrische und magnetische Felder. Diese Felder könnten sonst in das Kabel eindringen und das Videosignal stören (Rauschen, Interferenzen). Durch die effektive Abschirmung wird sichergestellt, dass das Signal rein und unverfälscht vom Sender zum Empfänger gelangt.
