UF 4004 DIO – Präzise Gleichrichtung für Ihre Elektronikprojekte
Benötigen Sie eine zuverlässige und effiziente Lösung zur Umwandlung von Wechselstrom in Gleichstrom für Ihre elektronischen Schaltungen? Die UF 4004 DIO Gleichrichterdiode bietet mit ihrer beachtlichen Sperrspannung von 400 Volt und einem Nennstrom von 1 Ampere die ideale Leistungsgrundlage für vielfältige Anwendungen, von einfachen Netzteilen bis hin zu anspruchsvollen Schaltungskonzepten. Speziell für Ingenieure, Hobbyelektroniker und Entwickler konzipiert, die Wert auf Stabilität und Langlebigkeit legen, übertrifft diese Diode Standardkomponenten durch ihre robusten Leistungsdaten und die etablierte DO-41 / DO-204AL Bauform.
Optimale Leistungsfähigkeit und Zuverlässigkeit
Die UF 4004 DIO zeichnet sich durch ihre Fähigkeit aus, Wechselspannung präzise in pulsierenden Gleichstrom umzuwandeln, wobei unerwünschte Rückflüsse effektiv verhindert werden. Dies ist essentiell für den Schutz empfindlicher Bauteile und die Gewährleistung der Funktionalität elektronischer Geräte. Die Diode wurde entwickelt, um selbst unter wechselnden Lastbedingungen eine konstant hohe Leistung zu erbringen, was sie zu einer vertrauenswürdigen Wahl für jede Anwendung macht, die eine zuverlässige Stromversorgung benötigt.
Hervorragende Kennwerte für anspruchsvolle Schaltungen
- Hohe Sperrspannung: Mit einer maximal zulässigen Sperrspannung von 400 Volt kann die UF 4004 DIO auch in Systemen eingesetzt werden, die höhere Spannungslevel verarbeiten müssen, ohne dabei Kompromisse bei der Sicherheit oder Zuverlässigkeit einzugehen.
- Effiziente Strombelastbarkeit: Ein Dauerstrom von 1 Ampere ermöglicht den Einsatz in einer breiten Palette von Stromversorgungs- und Lastanwendungen.
- Standardisierte Bauform: Die DO-41 / DO-204AL Bauform gewährleistet eine einfache Integration in bestehende Schaltungen und ist kompatibel mit einer Vielzahl von Leiterplattenlayouts und Bestückungsautomaten. Dies vereinfacht den Entwicklungsprozess und die Massenproduktion erheblich.
- Schnelle Schaltzeiten: Obwohl dies keine explizit spezifizierte Kenngröße ist, profitieren typische Gleichrichterdioden dieser Klasse von optimierten Sperr- und Flusszeiten, die für die effiziente Umwandlung von Wechselstrom unerlässlich sind.
- Geringer Durchlassverlust: Die UF 4004 DIO ist so konzipiert, dass sie minimale Energieverluste im leitenden Zustand aufweist, was zu einer höheren Gesamteffizienz des Systems beiträgt und die Wärmeentwicklung reduziert.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Gleichrichterdiode |
| Modell | UF 4004 DIO |
| Maximale Sperrspannung (VRRM) | 400 V |
| Maximaler Dauerstrom (IFAV) | 1 A |
| Bauform / Gehäuse | DO-41 / DO-204AL |
| Betriebstemperaturbereich | -55 °C bis +175 °C (typisch) |
| Sperrstrom (IR bei VR) | Gering (spezifische Werte sind produktionsabhängig, aber für diese Klasse typischerweise im Mikroampere-Bereich) |
| Durchlassspannung (VF bei IF) | Typischerweise 0,95 V bis 1,1 V bei 1 A (produktabhängig) |
Anwendungsbereiche der UF 4004 DIO
Die vielseitigen Eigenschaften der UF 4004 DIO machen sie zu einem unverzichtbaren Bauteil in einer breiten Palette von elektronischen Geräten und Systemen. Ihre Fähigkeit, Wechselspannung effektiv in Gleichspannung umzuwandeln, ist fundamental für:
- Netzteile: Ob in Konsumerelektronik, Industriesteuerungen oder Laborgeräten, die Diode spielt eine Schlüsselrolle in der Stromaufbereitung.
- Gleichrichterbrücken: In Kombination mit weiteren Dioden bildet sie das Herzstück von Vollweggleichrichtern für eine effizientere Stromversorgung.
- Schutzschaltungen: Dioden werden häufig eingesetzt, um empfindliche Komponenten vor Überspannungen oder falscher Polung zu schützen.
- Frequenzumrichter und Wechselrichter: In leistungselektronischen Anwendungen, wo die präzise Steuerung von Stromflüssen entscheidend ist.
- Ladegeräte: Ob für Batterien oder Akkus, die Diode sorgt für die korrekte Ladestromführung.
- Schaltnetzteile (SMPS): In modernen, energieeffizienten Netzteilen werden diese Dioden für die Gleichrichtung auf der Primär- oder Sekundärseite eingesetzt.
Warum UF 4004 DIO die intelligente Wahl ist
Im Vergleich zu generischen oder weniger spezifizierten Gleichrichterdioden bietet die UF 4004 DIO eine überlegene Kombination aus Spannungsfestigkeit, Strombelastbarkeit und Zuverlässigkeit. Die präzise gefertigte Halbleitertechnologie und die strenge Qualitätskontrolle, die mit diesem Produkt verbunden sind, gewährleisten eine konstante Leistung über einen weiten Temperaturbereich. Die standardisierte DO-41 / DO-204AL Gehäuseform erleichtert die Integration und reduziert Implementierungsaufwand und -risiken, was sie zu einer kosteneffizienten und langfristig stabilen Lösung für professionelle Anwendungen macht. Die Wahl der UF 4004 DIO bedeutet Investition in bewährte Technologie, die die Langlebigkeit und Funktionalität Ihrer elektronischen Systeme sichert.
FAQ – Häufig gestellte Fragen zu UF 4004 DIO – Gleichrichterdiode, 400 V, 1 A, DO-41 / DO-204AL
Was ist die Hauptfunktion einer Gleichrichterdiode wie der UF 4004 DIO?
Die Hauptfunktion einer Gleichrichterdiode ist die Umwandlung von Wechselstrom (AC) in Gleichstrom (DC). Sie lässt Strom nur in eine Richtung fließen und blockiert ihn in der entgegengesetzten Richtung. Dies ist ein grundlegender Prozess in praktisch allen elektronischen Geräten, die eine stabile Gleichspannungsversorgung benötigen.
Für welche Arten von Anwendungen ist die UF 4004 DIO besonders geeignet?
Die UF 4004 DIO ist aufgrund ihrer 400 V Sperrspannung und 1 A Strombelastbarkeit ideal für eine breite Palette von Anwendungen. Dazu gehören Netzteile, Gleichrichterbrücken, Ladeschaltungen, Schutzschaltungen und Anwendungen in der Leistungselektronik, wo eine zuverlässige und sichere Gleichrichtung erforderlich ist.
Was bedeutet die Angabe „DO-41 / DO-204AL“ für das Gehäuse?

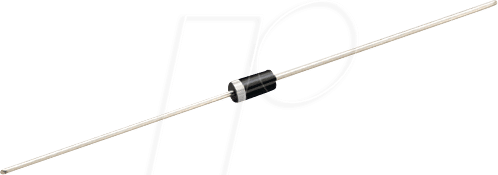

DO-41 und DO-204AL sind standardisierte Bezeichnungen für ein bestimmtes Gehäuseformat für Gleichrichterdioden. Diese Bauform ist weit verbreitet und gekennzeichnet durch ihre zylindrische Form mit axialen Anschlussdrähten. Dies ermöglicht eine einfache Bestückung auf Leiterplatten und gewährleistet Kompatibilität mit vielen bestehenden Designs und Fertigungsprozessen.
Wie wichtig ist die Sperrspannung von 400 V bei dieser Diode?
Die maximale Sperrspannung von 400 V gibt an, wie viel Rückspannung die Diode sicher blockieren kann, ohne Schaden zu nehmen. Dies ist ein kritischer Parameter, der sicherstellt, dass die Diode in Systemen mit entsprechenden Spannungspegeln zuverlässig funktioniert und nicht durch Überspannung zerstört wird. Sie bietet eine signifikante Sicherheitsreserve für viele gängige Netzspannungen.
Kann die UF 4004 DIO für Hochfrequenzanwendungen verwendet werden?
Während die UF 4004 DIO eine schnelle Schaltleistung im Vergleich zu älteren Gleichrichtertypen aufweist, ist sie primär für Standard-Netzfrequenzen oder Anwendungen im niedrigeren kHz-Bereich ausgelegt. Für sehr hohe Frequenzen (MHz-Bereich) wären spezielle Hochfrequenz- oder Schnelle-Schalt-Dioden (Fast Recovery Diodes) die bessere Wahl. Die typischen Daten für diese Diode deuten jedoch auf eine gute Performance im breiten Spektrum der meisten Stromversorgungsanwendungen hin.
Was sind die Vorteile der Verwendung einer spezifischen Diode wie der UF 4004 DIO gegenüber einer unspezifischen?
Die Verwendung einer spezifischen, qualitätsgeprüften Diode wie der UF 4004 DIO bietet definierte und garantierte Leistungsparameter. Dies bedeutet höhere Zuverlässigkeit, bessere thermische Eigenschaften und eine längere Lebensdauer im Vergleich zu generischen Komponenten, deren Spezifikationen weniger streng kontrolliert sein können. Die konsistente Qualität reduziert das Risiko von Ausfällen und verbessert die Gesamtleistung des Systems.
Welche Art von Verlusten kann man bei der UF 4004 DIO erwarten?
Bei der UF 4004 DIO sind hauptsächlich zwei Arten von Verlusten zu erwarten: Durchlassverluste und Sperrverluste. Die Durchlassverluste entstehen, wenn Strom in Flussrichtung durch die Diode fließt (typischerweise als Durchlassspannung VF bei einem bestimmten Strom IF angegeben). Sperrverluste entstehen, wenn eine Rückspannung anliegt (typischerweise als Sperrstrom IR bei einer Sperrspannung VR angegeben). Diese Verluste sind in der Regel gering, aber für die Gesamteffizienz und Wärmeentwicklung des Geräts relevant.
