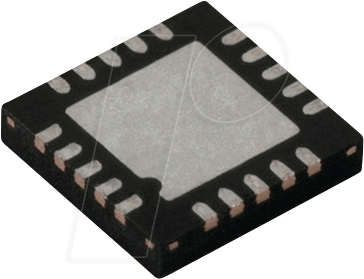

UCS1003-2-BP – USB-Schnittstelle, Leistungsregler für USB-2.0, 5V, QFN-20

USB-Port-Leistungsregler mit Ladegerät-EmulationBeschreibungDie Bausteinfamilie UCS1003-1/2/3 bietet einen Stromschalter mit USB-Port zur präzisen Steuerung von bis zu 3,0 A Dauerstrom (typisch 2,85 A) mit Überstrombegrenzung (OCL), dynamischem Wärmemanagement, Verriegelung oder automatischer Wiederherstellung (niedriger Prüfstrom), Fehlerbehandlung, wählbare Aktiv-Hoch- oder Aktiv-Niedrig-Freigabe, Unterspannungs- und Überspannungssperre, Backdrive-Schutz und Rückspannungsschutz. Die Unterstützung der geteilten Versorgung für VS und VDD ist eine Option für niedrige Leistung in System-Standby-Zuständen. Dadurch können batteriebetriebene Anwendungen (wie z.B. Bordcomputer) Anlagen aus einem Sleep- oder OFF-Zustand erkennen. Nachdem die Erkennung von Anhängen markiert wurde, kann das System entscheiden, ob es aufgeweckt und/oder aufgeladen werden soll. Zusätzlich zu den Modi “Power Switching“ und “Current-Limiting“ lädt der UCS1003-1/2/3 automatisch eine Vielzahl von tragbaren Geräten, einschließlich USB-IF BC1.2, YD/T-1591 (2009), die meisten Apple Inc., Samsung, RIM und viele andere. Neun vorinstallierte Ladegerät-Emulationsprofile maximieren die Kompatibilitätsabdeckung der Peripheriegeräte. Zusätzlich ist ein anpassbares Ladegerät-Emulationsprofil in UCS1003-1 verfügbar, um den einzigartigen Anforderungen an Handshaking/Signatur von bestehenden und zukünftigen tragbaren Geräten gerecht zu werden. Der UCS1003-1 bietet auch eine Stromüberwachung, um eine intelligente Verwaltung der Systemleistung und der Ladungszuteilung für eine kontrollierte Stromabgabe unabhängig vom Leistungszustand des Host-Geräts zu ermöglichen. Dies ist besonders wichtig für batteriebetriebene Anwendungen, die Strom liefern und den Akku nicht übermäßig entladen wollen. Die UCS1003-1/2/3-Familie ist in einem 4 mm x 4 mm großen 20-poligen QFN-Gehäuse erhältlich.Merkmale• Port Power Switch mit zwei Strombegrenzungsverhalten:- 2,9V bis 5,5V Quellenspannungsbereich- Bis zu 3,0A Strom (typisch 2,85A) mit 55 mOhm am Widerstand- Überstromauslösung oder Konstantstrombegrenzung- Soft-Einschaltschaltung- Wählbare Stromgrenze- UCS1003-1 hat eine programmierbare Strombegrenzung über das SMBus 2.0/I2C-Protokoll- Dynamisches Wärmemanagement- Unterspannungssperre (UVLO) und Überspannung Aussperrung (OVLO)- Backdrive, Rückspannungsschutz- Verriegelung oder automatische Wiederherstellung (niedriger Prüfstrom) Fehlerbehandlung- Wählbare Aktiv-Hoch- oder Aktiv-Niedrig-Leistung Schalterfreigabe- BC1.2 VBUS-Funktion zur Neuverhandlung des Löschhafens• Auswählbarer/automatischer Zyklus der Emulationsprofile für USB-Datenleitungsladegeräte:- USB-IF BC1.2 Modi für den Downstream-Ladeanschluss (CDP) und den dedizierten Ladeanschluss (DCP), chinesischer Telekommunikationsindustriestandard YD/T 1591-2009 und die meisten Protokolle von Apple® Inc., Samsung und RIM®.- UCS1003-1 unterstützt andere Ladegerät-Emulationsprofile, die über das SMBus 2.0/I2C-Protokoll definiert sind- Unterstützt 12W-Lade-Emulation- USB 2.0-kompatibler Hochgeschwindigkeits-Datenschalter (in Data Pass-Through, SDP- und CDP-Modi)- Neun vorinstallierte Ladegerät-Emulationsprofile für eine maximale Kompatibilitätsabdeckung der Peripheriegeräte- UCS1003-1 hat ein benutzerdefiniertes programmierbares Ladegerät-Emulationsprofil zur Unterstützung tragbarer Geräte für eine vollständig Host-gesteuerte Ladegerät-Emulation• Unterstützt aktive Kabel• UCS1003-1 unterstützt in sich geschlossene Stromüberwachung und Rationierung für Stromverteilungsanwendungen• UCS1003-1 und UCS1003-3 haben Low-Power-Anschlusserkennung und Open-Drain (A_DET#)-Pin• UCS1003-2 hat Aufladung aktiv (CHRG#) Open-Drain-Stift• Ultra-Low-Power-Schlafzustand• Optionale Unterstützung der geteilten Versorgung für VS und VDD für Geringe Leistung im System-Standby-Zustand• Wake on Attach USB (UCS1003-1 und UCS1003-3)• UCS1003-1 unterstützt SMBus 2.0/I2C-Kommunikation:- Unterstützt Blockschreiben und -lesen- Mehrere SMBus-Adressen• Breiter Betriebstemperaturbereich: -40°C bis +85°C• IEC61000-4-2 8/15 kV Elektrostatische Entladung (ESD) Immunität• UL-anerkannt und EN/IEC 60950-1 (CB) zertifiziert
