UC3843A UTC – Der Hochleistungs-PWM-Regler für anspruchsvolle Stromversorgungen
Der UC3843A UTC ist die ideale Lösung für Ingenieure und Entwickler, die eine präzise und effiziente Stromversorgungsregelung benötigen. Dieses Current-Mode-PWM-Regelungs-IC minimiert Rauschen und verbessert die dynamische Antwort von Schaltnetzteilen, indem es eine Ausgangsstromgrenze von ±1 A bei einer Versorgungsspannung von bis zu 30 Vcc mit höchster Zuverlässigkeit bietet. Ideal für die Entwicklung von AC/DC- und DC/DC-Wandlern in professionellen Anwendungen, bei denen Leistung, Stabilität und Effizienz im Vordergrund stehen.
Überlegene Current-Mode-Regelung für maximale Effizienz
Im Vergleich zu herkömmlichen Spannungs-Modus-Reglern bietet der UC3843A UTC eine signifikant überlegene Leistung durch seine integrierte Current-Mode-Regelung. Diese Technologie ermöglicht eine direkte Steuerung des Ausgangsstroms in jeder Schaltperiode. Das Ergebnis ist eine herausragende Regelgenauigkeit, eine verbesserte Stabilität über einen weiten Lastbereich und eine schnelle Reaktion auf Laständerungen, selbst bei transiente Belastungen. Diese fortschrittliche Regelstrategie ist entscheidend für die Optimierung der Energieeffizienz und die Reduzierung von Bauteilbelastungen, was die Lebensdauer von Stromversorgungsmodulen verlängert.
Schlüsselvorteile des UC3843A UTC
- Präzise Stromregelung: Die Current-Mode-Architektur gewährleistet eine exakte Steuerung des Ausgangsstroms, was für die Schutzfunktionen und die Leistungsoptimierung unerlässlich ist.
- Hohe Schaltfrequenzen: Ermöglicht den Einsatz kleinerer passiver Bauteile (Induktivitäten und Kondensatoren), was zu kompakteren und leichteren Designs führt.
- Schnelle Transientenantwort: Reagiert blitzschnell auf plötzliche Laständerungen, minimiert Spannungsspitzen und sorgt für eine stabile Ausgangsspannung.
- Integrierte Schutzfunktionen: Reduziert die Notwendigkeit externer Schutzschaltungen, vereinfacht das Design und erhöht die Systemzuverlässigkeit. Dies umfasst Überstromschutz und Übertemperaturabschaltung (falls integriert oder durch externe Komponenten leicht implementierbar).
- Breiter Betriebsspannungsbereich: Die 30 Vcc Versorgungsspannung ermöglicht flexible Einsatzmöglichkeiten in unterschiedlichen Systemen.

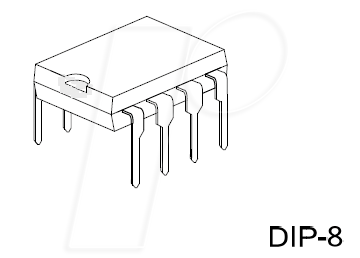

- DIP-8 Gehäuse: Bietet eine einfache Integration in bestehende Leiterplattenlayouts und ist ideal für Prototyping und Serienfertigung.
Technische Spezifikationen und Design-Einblicke
Der UC3843A UTC ist ein hochentwickeltes integriertes Schaltkreisdesign, das für den Betrieb in anspruchsvollen Stromversorgungsanwendungen konzipiert wurde. Seine Architektur basiert auf einem schnellen Spannungs-zu-Strom-Wandler, der direkt den Strom durch die primäre Seite des Ausgangstransformators oder der Induktivität während jeder Schaltperiode steuert. Dies ermöglicht eine inhärent schnelle Abschaltung des Ausgangstransistors und damit eine effiziente Strombegrenzung.
Die Betriebsspannung von bis zu 30 Vcc (Vcc) bietet eine beachtliche Flexibilität bei der Auswahl der Eingangsspannungsquelle, was ihn für eine Vielzahl von Applikationen geeignet macht, von industriellen Netzteilen bis hin zu Kommunikationsgeräten. Die Ausgangsstromfähigkeit von ±1 A des internen Fehlerverstärkers ist ausreichend, um die Gate-Treiber eines externen Leistungstransistors direkt anzusteuern oder als Referenz für eine Stromrückkopplungsschleife zu dienen. Die Frequenzkompensation ist so ausgelegt, dass eine gute Stabilität über einen breiten Bereich von Last- und Spannungsbedingungen gewährleistet wird.
Anwendungsbereiche und Implementierung
Der UC3843A UTC ist prädestiniert für den Einsatz in folgenden Applikationen:
- AC/DC-Schaltnetzteile für Computer, Telekommunikation und industrielle Steuerungen.
- DC/DC-Wandler für mobile Geräte, LED-Treiber und Batterieladegeräte.
- Netzteile mit hoher Leistungsdichte, bei denen Effizienz und Kompaktheit entscheidend sind.
- Systeme, die eine strenge Ausgangsstromregelung erfordern, wie z.B. motorgetriebene Anwendungen oder Batteriemanagementsysteme.
Die Implementierung des UC3843A UTC erfordert ein Verständnis der grundlegenden Prinzipien der Current-Mode-PWM-Regelung. Die korrekte Dimensionierung der externen Komponenten, wie z.B. der Spitzenstrom-Sense-Widerstand, die Gate-Ansteuerungsparameter und die Frequenzbestimmungs-/Kompensationsschaltung, ist entscheidend für die optimale Leistung. Das DIP-8-Gehäuse erleichtert die Integration in sowohl Prototyp- als auch Fertigungsplatinen.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| IC-Typ | Current-Mode-PWM-Controller |
| Anzahl der Kanäle | 1-fach |
| Ausgangsstrom (Aout) | ±1 A |
| Maximale Versorgungsspannung (Vcc) | 30 V |
| Gehäuse | DIP-8 |
| Betriebsfrequenz | Bis zu 500 kHz (abhängig von externer Kompensation und Induktivität) |
| Integrative Regelungsarchitektur | Current-Mode mit interner Fehlerverstärker-Gegenkopplung |
| Schaltmodus | Spitzenstrommodus (Peak Current Mode) |
| Besondere Merkmale | Hochgeschwindigkeits-Fehlerverstärker, präzise Stromgrenzen-Einstellung, Unterspannungs-Lockout (UVLO) |
| Einsatztemperatur | Industrieller Temperaturbereich (-40°C bis +85°C, abhängig von spezifischer Bauteilcharakterisierung) |
FAQ – Häufig gestellte Fragen zu UC3843A UTC – Current-Mode-PWM-Regler, 1-fach, plus-minus1 Aout, 30 Vcc, DIP-8
Was ist der Hauptvorteil von Current-Mode-PWM gegenüber Spannungs-Modus-PWM?
Der Hauptvorteil der Current-Mode-PWM liegt in der direkten Steuerung des Stroms im Leistungsschalter. Dies führt zu einer besseren Regelstabilität, einer schnelleren Reaktion auf Laständerungen (Transienten) und einer inhärenten Strombegrenzung. Im Gegensatz dazu steuert die Spannungs-Modus-PWM indirekt den Strom über die Regelung der Ausgangsspannung, was zu langsameren Reaktionen und einer weniger präzisen Strombegrenzung führen kann.
Welche Art von Stromversorgungen eignet sich der UC3843A UTC besonders gut für?
Der UC3843A UTC eignet sich hervorragend für die Entwicklung von Hochfrequenz-Schaltnetzteilen (SMPS), sowohl AC/DC- als auch DC/DC-Wandlern. Insbesondere ist er ideal für Anwendungen, die eine präzise Stromregelung, eine gute Transientenantwort und eine hohe Effizienz erfordern, wie z.B. in der industriellen Automation, Telekommunikation, LED-Treiberanwendungen und Computernetzteilen.
Wie wird die Stromgrenze beim UC3843A UTC eingestellt?
Die Stromgrenze wird durch einen externen Widerstand (Sense-Widerstand) eingestellt, der in Reihe mit dem primären Leistungsschalter geschaltet wird. Der Spannungsabfall über diesem Widerstand wird vom UC3843A gemessen. Wenn dieser Spannungsabfall einen bestimmten Schwellenwert erreicht, wird die Pulsweite des Ausgangssignals begrenzt oder der Leistungsschalter abgeschaltet, um die Stromgrenze einzuhalten.
Kann der UC3843A UTC auch für Flyback-Topologien verwendet werden?
Ja, der UC3843A UTC ist sehr gut für Flyback-Topologien geeignet. Die Current-Mode-Regelung ist hier besonders vorteilhaft, da sie eine einfache Umsetzung der Ausgangsstromregelung und eine gute Strombegrenzung ermöglicht, was für Flyback-Konverter essentiell ist.
Welche Ausgangsleistung kann mit dem UC3843A UTC realisiert werden?
Die maximale Ausgangsleistung, die mit dem UC3843A UTC realisiert werden kann, hängt von der gewählten Topologie des Schaltnetzteils, der Effizienz des Designs und der Leistung des externen Leistungsschalters (z.B. MOSFET) ab. Der integrierte Ausgangstreiber kann ±1 A liefern, was für die Ansteuerung von Leistungstransistoren in typischen Schaltnetzteilen ausreichend ist, um mehrere hundert Watt zu erreichen, abhängig von der Schaltfrequenz und dem Wirkungsgrad.
Gibt es spezielle Überlegungen zur Stabilität beim Einsatz des UC3843A UTC?
Obwohl der UC3843A UTC eine verbesserte Stabilität durch seine Current-Mode-Regelung bietet, sind sorgfältige Designüberlegungen zur Frequenzkompensation unerlässlich. Die Stabilität muss über den gesamten Betriebsbereich (Last und Eingangsspannung) durch eine geeignete Dimensionierung der externen Kompensationskomponenten gewährleistet werden. Die Datenblätter des Herstellers liefern detaillierte Anleitungen zur korrekten Kompensation.
Ist der UC3843A UTC für Anwendungen mit niedriger Ausgangsspannung geeignet?
Ja, der UC3843A UTC ist für eine breite Palette von Ausgangsspannungen geeignet. Durch die präzise Stromregelung und die schnelle Transientenantwort ist er in der Lage, stabile und saubere Ausgangsspannungen auch für empfindliche Niedervolt-Anwendungen zu liefern, vorausgesetzt, die nachgeschaltete Topologie und Regelung sind entsprechend ausgelegt.
