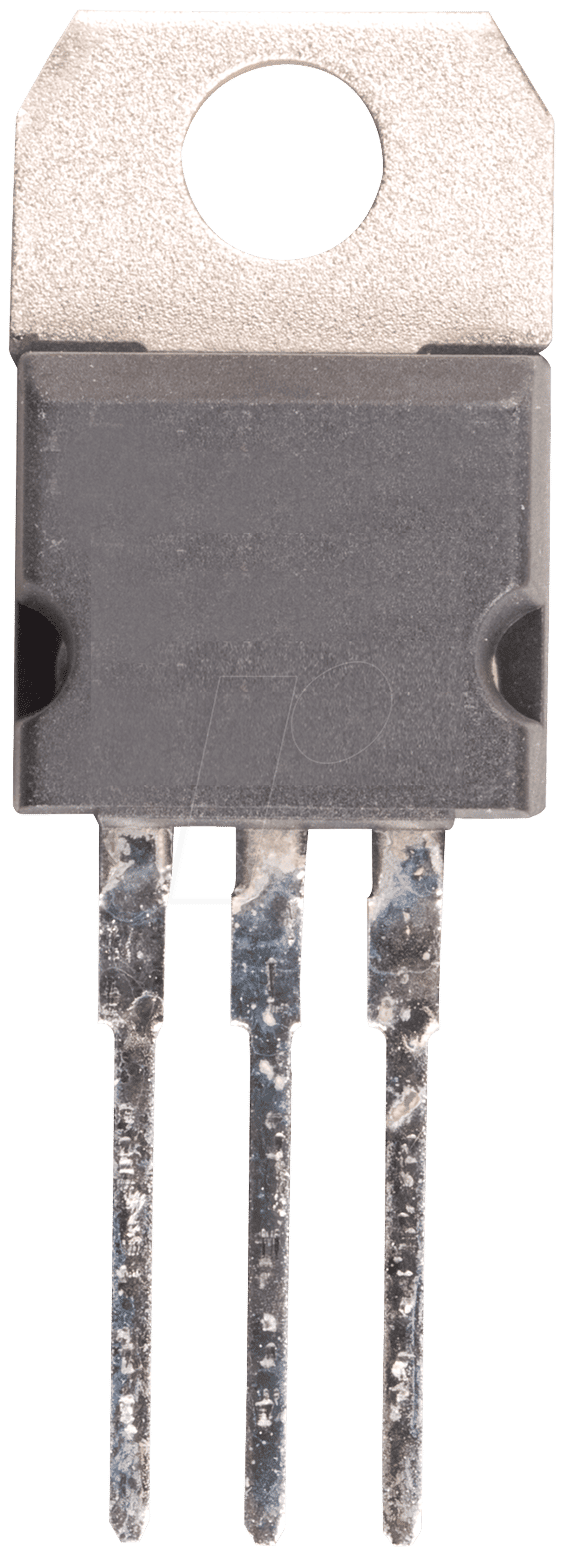

Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen: Der uA 7909 Spannungsregler
Sie benötigen eine äußerst stabile und zuverlässige negative Ausgangsspannung von exakt -9V für Ihre Schaltung? Der uA 7909 Festspannungsregler aus dem TO-220-Gehäuse bietet genau diese Funktionalität und ist die ideale Lösung für Entwickler, Ingenieure und Bastler, die höchste Präzision und Robustheit in ihren Projekten fordern. Dieses Bauteil übertrifft Standard-Lösungen durch seine feste, exakt definierte Ausgangsspannung, die praktisch immun gegen Schwankungen der Eingangsspannung und der Last ist und somit die Integrität und Leistung Ihrer empfindlichen elektronischen Systeme garantiert.
Überlegene Leistung und Stabilität
Im Vergleich zu einfachen Widerstands-Spannungs-Teilern oder nicht-stabilisierten Netzteilen bietet der uA 7909 Spannungsregler eine signifikant höhere Genauigkeit und Stabilität. Seine interne Architektur, die auf Präzisionstransistoren und eine integrierte Bandgap-Referenz basiert, sorgt für eine Ausgangsspannung, die sich über einen breiten Temperaturbereich und unterschiedliche Lastbedingungen kaum verändert. Dies eliminiert störende Effekte wie Rauschen und Drift, die die Performance Ihrer Schaltungen beeinträchtigen könnten.
Umfassende Spezifikationen und Vorteile
Der uA 7909 Spannungsregler ist darauf ausgelegt, eine konstante Ausgangsspannung im Bereich von -8,82 V bis -9,28 V zu liefern, was ihn perfekt für Anwendungen macht, die eine exakte negative Versorgungsspannung benötigen. Seine TO-220-Gehäusebauform ermöglicht eine einfache Montage auf Leiterplatten und eine effiziente Wärmeableitung, besonders in Verbindung mit einem geeigneten Kühlkörper.
- Feste negative Ausgangsspannung: Präzise -9V für kritische Schaltungsdesigns.
- Hohe Strombelastbarkeit: Geeignet für eine Vielzahl von Anwendungen, die eine moderate Stromversorgung erfordern.
- Exzellente Last- und Leitungsregelung: Minimiert Schwankungen der Ausgangsspannung bei wechselnder Last oder Eingangsspannung.
- Integrierter Übertemperaturschutz: Bietet zusätzliche Sicherheit durch automatische Abschaltung bei Überhitzung.
- Kurzschlussschutz: Schützt sowohl den Regler als auch die angeschlossene Last vor Schäden durch Kurzschlüsse.
- Breiter Temperaturbereich: Zuverlässiger Betrieb auch unter widrigen Umgebungsbedingungen.
- Standard TO-220-Gehäuse: Einfache Integration in bestehende Schaltungsdesigns und gute Wärmeableitungsmöglichkeiten.
Technische Details und Konstruktion
Der uA 7909 Spannungsregler nutzt einen dreipoligen NPN-Transistor als aktives Element zur Spannungsstabilisierung, gesteuert durch eine interne Referenzspannungsquelle. Die präzise Fertigung und die Auswahl hochwertiger interner Komponenten gewährleisten die spezifizierten Genauigkeitswerte. Die TO-220-Bauform mit Metallflansch erleichtert die Anbindung an Kühlkörper, was insbesondere bei höheren Stromlasten die Betriebstemperatur niedrig hält und somit die Lebensdauer sowie die Zuverlässigkeit des Bauteils maximiert.
Anwendungsbereiche im Detail
Die Anwendungsbereiche für den uA 7909 sind vielfältig und umfassen:
- Audioverstärker: Stabile negative Versorgungsspannungen für Operationsverstärker und andere empfindliche Audioschaltungen zur Minimierung von Rauschen und Verzerrungen.
- Messinstrumente: Gewährleistung einer präzisen und stabilen Referenzspannung für hochgenaue Messsysteme.
- Datenwandler: Versorgung von Analog-Digital- (ADC) und Digital-Analog-Wandlern (DAC), bei denen eine stabile negative Spannung für die korrekte Funktionalität unerlässlich ist.
- Regulierte Netzteile: Als Baustein in leistungsfähigeren, stabilisierten Negativnetzteil-Designs.
- Spezialelektronik: Einsatz in industriellen Steuerungen, Kommunikationssystemen und Forschungseinrichtungen, wo Zuverlässigkeit an erster Stelle steht.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Festspannungsregler, negativ |
| Modell | uA 7909 |
| Ausgangsspannung (Nennwert) | -9 V |
| Toleranz der Ausgangsspannung | Typischerweise ±5%, spezifiziert im Bereich von -8,82 V bis -9,28 V |
| Gehäuseform | TO-220 |
| Maximaler Eingangsstrom (ohne Kühlung) | Kann je nach Kühlung und Umgebungsbedingungen variieren; bei typischen Anwendungen <1A |
| Integrierte Schutzschaltungen | Übertemperaturschutz, Kurzschlussschutz |
| Betriebstemperaturbereich | Standard-Industriebereich, typischerweise -55°C bis +150°C |
| Anschlussart | 3 Pins (Input, Output, Ground) |
| Material der externen Komponenten (Montage) | Standard-Leiterplattenmaterialien (z.B. FR-4), Kühlkörper aus Aluminium oder Kupfer empfohlen bei höheren Lasten |
Häufig gestellte Fragen zu uA 7909 – Spannungsregler, fest, -8,82 … -9,28 V, TO-220
Benötige ich für den uA 7909 einen Kühlkörper?
Ob ein Kühlkörper zwingend erforderlich ist, hängt von der Stromaufnahme und der Differenz zwischen Eingangs- und Ausgangsspannung ab. Der Spannungsregler hat eine interne Verlustleistung (P_dissipated = (V_in – V_out) I_out). Wenn diese Verlustleistung dazu führt, dass die Sperrschichttemperatur des Bauteils den maximal zulässigen Wert überschreitet, ist ein Kühlkörper zur Wärmeableitung unerlässlich. Ohne Kühlkörper sind Anwendungen mit geringer Stromaufnahme (< 100 mA) und niedriger Eingangsspannung über dem Ausgangswert oft unproblematisch. Für höhere Ströme oder größere Spannungsdifferenzen ist ein Kühlkörper dringend zu empfehlen.
Was bedeutet die Toleranz von -8,82 … -9,28 V für die Ausgangsspannung?
Diese Angabe definiert den zulässigen Bereich, in dem sich die tatsächliche Ausgangsspannung des uA 7909 im Betrieb befinden wird. Das bedeutet, dass die Ausgangsspannung des Reglers nicht exakt -9,00 V, sondern irgendein Wert zwischen -8,82 V und -9,28 V sein wird. Für die meisten Anwendungen, bei denen eine präzise negative Spannung benötigt wird, ist dieser Bereich absolut ausreichend. Sollte eine noch engere Toleranz erforderlich sein, können zusätzliche Stabilisierungsmaßnahmen oder ein alternativer Regler in Betracht gezogen werden.
Kann der uA 7909 auch als positiver Spannungsregler verwendet werden?
Nein, der uA 7909 ist speziell als negativer Spannungsregler konzipiert. Er erzeugt eine negative Ausgangsspannung aus einer negativen Eingangsspannung. Für positive Spannungsregulierungen werden Modelle der 78xx-Serie verwendet (z.B. 7809 für +9V).
Wie ist der uA 7909 mit anderen Spannungsreglern der 79xx-Serie verwandt?
Der uA 7909 gehört zur 79xx-Familie von negativen Festspannungsreglern. Diese Familie umfasst Modelle mit unterschiedlichen festen negativen Ausgangsspannungen (z.B. 7905 für -5V, 7912 für -12V). Der Aufbau und die Funktionsweise sind bei allen Mitgliedern der Serie sehr ähnlich, wobei sich primär die interne Referenzspannung und damit die stabilisierte Ausgangsspannung unterscheidet.
Welche Mindesteingangsspannung wird für den uA 7909 benötigt?
Die Mindestdifferenz zwischen Eingangs- und Ausgangsspannung (Dropout Voltage) für negative Spannungsregler der 79xx-Serie liegt typischerweise bei etwa -2,0 V bis -2,5 V. Das bedeutet, um eine stabile Ausgangsspannung von -9 V zu gewährleisten, muss die negative Eingangsspannung mindestens -11,0 V bis -11,5 V betragen. Es ist ratsam, eine etwas größere Reserve für Schwankungen einzuplanen.
Ist der uA 7909 ein linearer oder ein schaltender Spannungsregler?
Der uA 7909 ist ein linearer Spannungsregler. Das bedeutet, er reduziert überschüssige Eingangsspannung durch Widerstand, was zu einem Effizienzverlust in Form von Wärme führt. Im Gegensatz zu schaltenden Reglern bietet er jedoch eine sehr geringe Ausgangswelligkeit und Rauscharmut, was ihn ideal für empfindliche analoge Schaltungen macht.
Welche Art von Transistoren sind typischerweise im uA 7909 verbaut?
Im Inneren des uA 7909 befinden sich integrierte bipolare Transistoren, die für die Spannungsregelung und den Schutz zuständig sind. Dazu gehören in der Regel NPN-Transistoren, die in einer Kaskodenanordnung oder ähnlichen Konfigurationen verwendet werden, um die Ausgangsspannung präzise zu steuern. Die genaue interne Schaltung ist Teil des proprietären Designs des Herstellers.
