Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte: Der uA 78S40
Wenn es auf stabile und präzise Spannungsversorgung in Ihren Elektronikprojekten ankommt, sind Kompromisse keine Option. Der uA 78S40 ist ein einstellbarer Spannungsregler, der speziell für Entwickler, Hobbyisten und professionelle Anwender entwickelt wurde, die eine zuverlässige und flexible Lösung zur Stromversorgung ihrer Schaltungen benötigen. Mit seinem weiten Einstellbereich von 1,25 bis 40 Volt und einer Belastbarkeit von 1,5 Ampere bietet dieser integrierte Schaltkreis eine überlegene Alternative zu festen Spannungsreglern und komplexen diskreten Schaltungen, wenn es um Anpassungsfähigkeit und Effizienz geht.
Die Überlegenheit des uA 78S40 im Detail
Standard-Spannungsregler sind oft auf einen festen Ausgangswert beschränkt, was die Flexibilität für vielfältige Anwendungen einschränkt. Der uA 78S40 hingegen eröffnet durch seine Einstellbarkeit neue Möglichkeiten. Statt mehrere verschiedene Festspannungsregler vorhalten zu müssen, können Sie mit einem einzigen uA 78S40 eine breite Palette von Spannungsanforderungen abdecken. Dies reduziert Lagerhaltungskosten und vereinfacht das Design. Darüber hinaus bietet der uA 78S40 eine verbesserte thermische Leistungsfähigkeit und Schutzschaltungen, die Ihre empfindlichen Bauteile vor Überlastung und Kurzschlüssen bewahren. Seine Integration in das robuste DIL-16 Gehäuse gewährleistet eine einfache Handhabung und Montage in gängigen Leiterplattenlayouts.
Maximale Flexibilität und Leistung
Der Kernvorteil des uA 78S40 liegt in seiner herausragenden Anpassungsfähigkeit. Die Möglichkeit, die Ausgangsspannung präzise im Bereich von 1,25 V bis zu 40 V einzustellen, macht ihn zu einem universell einsetzbaren Baustein. Dies ist ideal für:
- Entwicklungsboards mit variablen Spannungsprofilen
- Prototypen, die auf verschiedene Stromversorgungsanforderungen getestet werden müssen
- Reparaturen und Upgrades bestehender Elektronikgeräte
- Batteriebetriebene Systeme, bei denen eine optimierte Spannungseinstellung die Laufzeit verlängert
- Laborexperimente, die eine dynamische Spannungsanpassung erfordern
Die Fähigkeit, bis zu 1,5 A zu liefern, deckt einen Großteil der gängigen Stromversorgungsanforderungen in vielen mittleren bis anspruchsvollen Elektronikanwendungen ab, ohne dass zusätzliche Leistungstransistoren oder Kühlkörper erforderlich sind. Die interne Strombegrenzung schützt den Regler und die angeschlossene Last vor schädlichen Überströmen.
Technische Raffinesse und robuste Konstruktion
Der uA 78S40 verkörpert fortschrittliche Schaltungstechnik für zuverlässige Spannungsstabilisierung. Er nutzt interne Bandgap-Referenzen und präzise Widerstandsnetzwerke, um eine stabile und genaue Ausgangsspannung über einen weiten Temperaturbereich und unterschiedliche Lastbedingungen zu gewährleisten. Die integrierten Schutzmechanismen umfassen:
- Übertemperaturschutz: Verhindert Schäden durch Überhitzung, indem der Ausgang bei kritischen Temperaturen abgeschaltet wird.
- Strombegrenzung: Schützt sowohl den Regler als auch die angeschlossene Last vor zu hohen Stromstärken.
- Sicherheitsabschaltung: Bietet zusätzliche Sicherheit durch automatische Abschaltung bei externen Fehlerbedingungen.

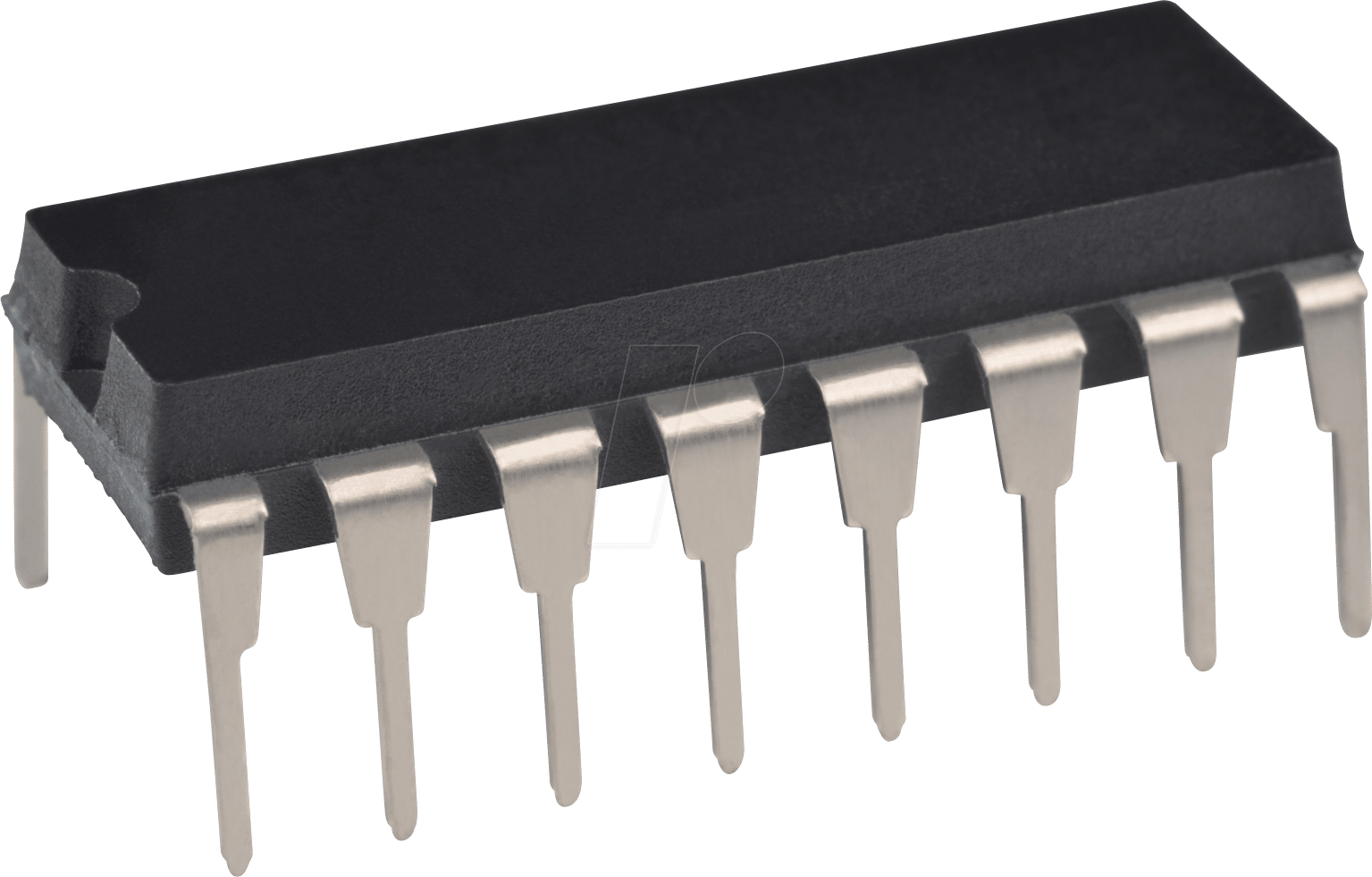

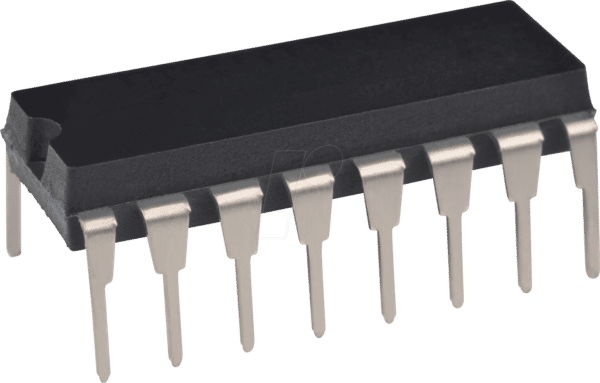

Das DIL-16 (Dual In-line Package) Gehäuse bietet eine solide mechanische Basis und ist für die Durchsteckmontage (Through-Hole Technology) optimiert, was eine einfache Implementierung in eine Vielzahl von Platinenlayouts ermöglicht. Die Pins sind gut zugänglich und ermöglichen eine sichere Lötverbindung.
Anwendungsbereiche: Wo der uA 78S40 glänzt
Die Vielseitigkeit des uA 78S40 macht ihn zu einer idealen Wahl für eine breite Palette von Elektronikprojekten und professionellen Anwendungen:
- Stromversorgungen für Mess- und Prüfgeräte: Präzise Spannungen sind entscheidend für genaue Messergebnisse.
- Audio- und Videoverstärker: Eine stabile Stromversorgung ist essenziell für eine klare Klang- und Bildwiedergabe.
- Industrielle Steuerungssysteme: Robuste und zuverlässige Spannungsregelung ist hier oft eine Grundvoraussetzung für den Dauerbetrieb.
- Kfz-Elektronik: Anpassungsfähigkeit an unterschiedliche Bordspannungen und wechselnde Lasten.
- DIY-Elektronik und Maker-Projekte: Ermöglicht die Realisierung komplexer Schaltungen mit variablen Spannungsvorgaben.
- Batterieladegeräte und Powerbanks: Optimierung der Ladespannung für verschiedene Batterietypen.
- Netzwerkgeräte: Stabile Spannungsversorgung für Router, Switches und andere Kommunikationskomponenten.
Durch die Auswahl des uA 78S40 investieren Sie in eine Lösung, die Skalierbarkeit, Zuverlässigkeit und Kosteneffizienz vereint und Ihre Elektronikprojekte auf ein neues Niveau hebt.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Modell | uA 78S40 |
| Funktion | Einstellbarer Spannungsregler |
| Ausgangsspannung (einstellbar) | 1,25 V bis 40 V |
| Maximaler Ausgangsstrom | 1,5 A |
| Gehäusetyp | DIL-16 (Dual In-line Package) |
| Integrierte Schutzschaltungen | Übertemperaturschutz, Strombegrenzung |
| Eingangsspannungsbereich | Typischerweise 3 V über der Ausgangsspannung bis zu einem Maximum, das durch interne Limitierungen bestimmt wird. Spezifische Datenblatt-Referenz empfohlen für genaue Grenzwerte. |
| Effizienz | Sehr gut bei angepasster Eingangsspannung, abhängig von der Spannungsdifferenz zwischen Ein- und Ausgang sowie der Last. |
| Betriebstemperatur | Standard-Industriebereich, genaue Spezifikationen laut Datenblatt des Herstellers. |
| Hersteller-Spezifikation | Präzisionsbaustein für stabile Stromversorgungen in einer Vielzahl von Elektronikanwendungen. |
FAQ – Häufig gestellte Fragen zu uA 78S40 – Spannungsregler, einstellbar, 1,25 – 40 V, 1,5A, DIL-16
Wie wird die Ausgangsspannung des uA 78S40 eingestellt?
Die Ausgangsspannung des uA 78S40 wird mithilfe eines externen Widerstandsnetzwerks eingestellt. Typischerweise wird ein Festwiderstand zwischen dem Ausgangspin und Masse sowie ein Potentiometer oder ein weiterer Festwiderstand zwischen dem Einstellpin und Masse verwendet. Die Werte dieser Widerstände bestimmen gemäß einer spezifischen Formel die exakte Ausgangsspannung. Detaillierte Schaltpläne und Formeln finden sich im Datenblatt des Herstellers.
Ist der uA 78S40 für den Einsatz in batteriebetriebenen Geräten geeignet?
Ja, der uA 78S40 ist sehr gut für batteriebetriebene Geräte geeignet, insbesondere wenn eine präzise und stabile Spannung benötigt wird, die über die Lebensdauer der Batterie variieren kann. Seine einstellbare Ausgangsspannung ermöglicht die Optimierung des Energieverbrauchs, indem die benötigte Spannung genau eingestellt wird, was potenziell die Laufzeit der Batterie verlängert.
Welche maximale Eingangsspannung verträgt der uA 78S40?
Die maximale Eingangsspannung, die der uA 78S40 verträgt, hängt vom spezifischen Herstellerdatenblatt ab. Generell muss die Eingangsspannung immer signifikant höher sein als die gewünschte Ausgangsspannung, um eine korrekte Regelung zu gewährleisten (typischerweise mindestens 3 Volt Differenz). Das Datenblatt gibt hierüber Auskunft und nennt auch absolute Maximalwerte, die nicht überschritten werden dürfen, um Schäden zu vermeiden.
Benötigt der uA 78S40 zusätzliche Kühlung?
Ob eine zusätzliche Kühlung benötigt wird, hängt von der anliegenden Verlustleistung ab. Die Verlustleistung berechnet sich aus der Differenz zwischen Eingangs- und Ausgangsspannung multipliziert mit dem Ausgangsstrom. Bei geringen Spannungsdifferenzen und/oder niedrigen Strömen reicht oft die normale Wärmeableitung über das DIL-16 Gehäuse aus. Bei höheren Spannungsdifferenzen oder dem Betrieb am oberen Limit des Stroms von 1,5 A kann die Verwendung eines Kühlkörpers notwendig sein, um die Betriebstemperatur im zulässigen Bereich zu halten.
Kann der uA 78S40 kurzgeschlossen werden, ohne Schaden zu nehmen?
Ja, der uA 78S40 verfügt über eine integrierte Strombegrenzung. Diese Schutzschaltung begrenzt den Ausgangsstrom auf einen sicheren Wert, wodurch sowohl der Spannungsregler selbst als auch die angeschlossene Last vor Beschädigung durch Kurzschlüsse geschützt werden. Sobald die Stromgrenze erreicht ist, wird der Ausgangsstrom reduziert, anstatt dass das Bauteil überlastet wird.
Gibt es Unterschiede zwischen verschiedenen Herstellern des uA 78S40?
Obwohl die grundlegende Funktionalität und die Hauptspezifikationen des uA 78S40 standardisiert sind, kann es geringfügige Unterschiede in Bezug auf Fertigungspräzision, Temperaturbereiche und spezifische Kennlinien zwischen Bauteilen verschiedener Hersteller geben. Es ist immer ratsam, das Datenblatt des konkret verwendeten Bauteils zu konsultieren, um die exakten Leistungsparameter zu kennen.
Ist der uA 78S40 für den Einsatz in Hochfrequenzanwendungen geeignet?
Als linearer Spannungsregler ist der uA 78S40 primär für Anwendungen konzipiert, die eine stabile Gleichspannung benötigen. Während er in vielen nicht-kritischen Hochfrequenzschaltungen eingesetzt werden kann, um eine saubere Stromversorgung zu gewährleisten, ist er nicht primär für die Filterung von sehr hohen Frequenzen oder als aktives HF-Element gedacht. Für solche spezialisierten Anwendungen sind gegebenenfalls zusätzliche Entkopplungsmaßnahmen oder spezielle HF-Regler erforderlich.
