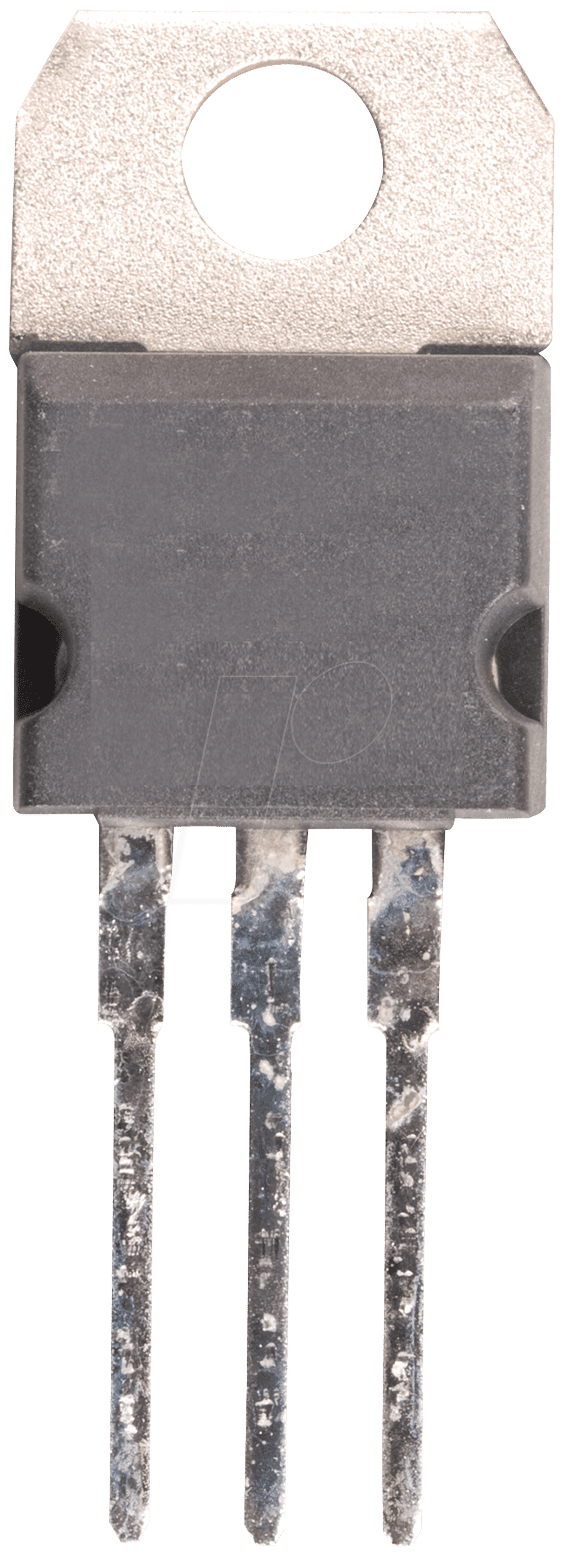

Der uA 78S05 – Ihr Garant für stabile 5V Spannung in anspruchsvollen Anwendungen
Benötigen Sie eine zuverlässige und konstante Spannungsversorgung von exakt +5 Volt für Ihre Elektronikprojekte, Laborexperimente oder industrielle Anwendungen? Der uA 78S05 Spannungsregler in robuster TO-220 Bauform liefert Ihnen genau das: eine präzise und stabile Gleichspannung von 5 Volt bei einem Strom von bis zu 2 Ampere. Er ist die ideale Lösung für Entwickler, Hobbyisten und Techniker, die eine einfache und sichere Methode zur Spannungsstabilisierung suchen und dabei auf höchste Zuverlässigkeit Wert legen.
Überlegene Stabilität und Leistung für Ihre Elektronik
Der uA 78S05 übertrifft herkömmliche Lösungsansätze durch seine integrierte Festspannungsregelung. Im Gegensatz zu komplexeren Schaltungen oder unsicheren improvisierten Methoden bietet der 78S05 eine herausragende Last- und Eingangsspannungsregelung. Dies bedeutet, dass Schwankungen in der Eingangsspannung oder Änderungen im Stromverbrauch Ihrer angeschlossenen Geräte die Ausgangsspannung von +5 Volt nicht negativ beeinflussen. Die integrierten Schutzmechanismen, wie Überstrom- und thermische Abschaltung, bieten zusätzliche Sicherheit und verhindern Schäden an Ihrer wertvollen Hardware. Seine Fähigkeit, bis zu 2 Ampere zu liefern, macht ihn auch für leistungshungrigere Schaltungen geeignet, bei denen einfache Linearregler an ihre Grenzen stoßen.
Technische Exzellenz und Anwendungsbereiche
Der uA 78S05 ist ein monolithischer integrierter Schaltkreis, der zur Familie der 78xx-Spannungsregler gehört. Sein Kernstück ist ein präziser, temperaturkompensierter Bandgap-Referenzspannungsgenerator, der die Grundlage für die exakte Ausgangsspannung bildet. Diese Spannung wird dann durch eine Fehlerspannungsverstärkerschaltung und eine Stromquellenschaltung aufrechterhalten, die die Last- und Eingangsspannungsregelung übernimmt. Die Ausgangsstufe ist in der Regel ein NPN-Transistor, der für die Stromlieferung zuständig ist.
Die TO-220-Gehäuseform ist ein Industriestandard für Leistungshalbleiter und bietet exzellente thermische Eigenschaften. Mit einem passenden Kühlkörper kann der uA 78S05 auch bei höheren Strömen oder ungünstigen Umgebungsbedingungen zuverlässig betrieben werden. Seine einfache Anwendbarkeit, oft nur mit zwei externen Kondensatoren zur Filterung, macht ihn zu einer kostengünstigen und effizienten Lösung für eine breite Palette von Anwendungen:
- Stromversorgungen für Mikrocontroller und Logikschaltungen: Stabile +5V sind essentiell für die korrekte Funktion von Arduinos, Raspberry Pis und anderen digitalen Systemen.
- Labornetzteile und Testaufbauten: Präzise Spannungsquellen sind unerlässlich für genaue Messungen und zuverlässige Testergebnisse.
- Industrielle Steuerungssysteme: Robuste und zuverlässige Spannungsregelung ist hier oft kritisch für die Funktionalität.
- Audio- und Hi-Fi-Schaltungen: Saubere Spannungsversorgung minimiert Rauschen und Verzerrungen.
- Ladegeräte und mobile Stromversorgungen: Konstante Spannung sorgt für optimale Ladeperformance und schützt die Akkus.
- Retro-Computing und Emulation: Wiederbelebung und Betrieb von älteren Computersystemen, die spezifische Spannungen benötigen.
- DIY-Elektronikprojekte: Von einfachen LED-Schaltungen bis hin zu komplexen Robotik-Plattformen.
Vergleich und Vorteile des uA 78S05
Im Vergleich zu universellen Schaltnetzteilen, die komplexer, teurer und potenziell störungsanfälliger sind, bietet der uA 78S05 eine einfachere, leisere und kostengünstigere Lösung für die Erzeugung einer stabilen Festspannung. Während einfache Linienspannungsregler mit geringerer Strombelastung auskommen, stößt der 78S05 mit seinen 2 Ampere deutlich in einen höheren Leistungsbereich vor und ist damit flexibler einsetzbar. Die geringe Anzahl benötigter externer Komponenten reduziert die Bauteilanzahl und vereinfacht das Layout auf der Platine.
Produkt Eigenschaften
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Festspannungsregler |
| Ausgangsspannung | +5 V |
| Maximaler Ausgangsstrom | 2 A |
| Gehäuseform | TO-220 |
| Eingangsspannungsbereich | 7 V bis 25 V |
| Spannungsregelung (Last) | Typ. 50 mV |
| Spannungsregelung (Eingang) | Typ. 100 mV |
| Betriebstemperaturbereich | 0 °C bis 125 °C |
| Integrierte Schutzschaltungen | Überstromschutz, Thermische Abschaltung |
| Wärmewiderstand Gehäuse zu Kühlkörper | Typ. 2 °C/W (mit korrektem Kühlkörper) |
Präzisionsmechanismus und thermische Betrachtung
Die Kernfunktion des uA 78S05 beruht auf seiner internen Bandgap-Referenz. Diese nutzt die inhärenten physikalischen Eigenschaften von Halbleitern, um eine Spannung zu erzeugen, die über einen weiten Temperaturbereich erstaunlich konstant bleibt. Diese Referenzspannung wird dann mit der tatsächlich am Ausgang anliegenden Spannung verglichen. Jede Abweichung wird von einem integrierten Verstärker erkannt und korrigiert, indem die Leitfähigkeit des Ausgangstransistors gesteuert wird. Bei steigender Last (höherer Stromverbrauch) muss der Regler mehr Energie an die Last abgeben, was zu einer Erwärmung führt. Die thermische Abschaltung ist ein entscheidendes Sicherheitsmerkmal, das den Regler bei Überschreitung einer kritischen Temperatur automatisch abschaltet, um eine dauerhafte Beschädigung zu verhindern. Für Anwendungen, die den vollen Strom von 2 Ampere nutzen, ist die Anbringung eines geeigneten Kühlkörpers absolut unerlässlich, um die Temperatur im zulässigen Bereich zu halten und die Lebensdauer sowie die Zuverlässigkeit des Bauteils zu gewährleisten.
FAQ – Häufig gestellte Fragen zu uA 78S05 – Spannungsregler, fest, +5 V, 2A, TO-220
Brauche ich einen Kühlkörper für den uA 78S05?
Ob ein Kühlkörper benötigt wird, hängt von der Stromaufnahme und der Differenz zwischen Eingangs- und Ausgangsspannung ab. Bei geringen Stromstärken (< 0.5A) und kleiner Spannungsdifferenz mag ein Kühlkörper entbehrlich sein. Für höhere Ströme oder größere Spannungsdifferenzen ist die Verwendung eines passenden Kühlkörpers dringend empfohlen, um eine Überhitzung und Abschaltung zu vermeiden.
Welche Kondensatoren sollte ich mit dem uA 78S05 verwenden?
Typischerweise werden ein 0.33 µF Kondensator am Eingang (zwischen Eingang und Masse) zur Verbesserung der transienten Antwort und ein 0.1 µF Kondensator am Ausgang (zwischen Ausgang und Masse) zur Filterung von Hochfrequenzstörungen empfohlen. Es ist ratsam, die Datenblätter des Herstellers zu konsultieren.
Was ist der maximale Strom, den der uA 78S05 liefern kann?
Der uA 78S05 ist spezifiziert für einen maximalen Ausgangsstrom von 2 Ampere. Bitte beachten Sie, dass die tatsächliche nutzbare Stromstärke von der Kühlung und der Eingangs-/Ausgangsspannungsdifferenz abhängt.
Kann der uA 78S05 negative Spannungen regeln?
Nein, die 78xx-Serie von Spannungsreglern ist für die Erzeugung positiver Spannungen konzipiert. Für negative Spannungen müssten Sie einen Spannungsregler aus der 79xx-Serie verwenden.
Ist der uA 78S05 gegen Kurzschlüsse geschützt?
Ja, der uA 78S05 verfügt über eine integrierte Überstromschutzschaltung, die den Regler im Falle eines Kurzschlusses am Ausgang schützt, indem sie den Stromfluss begrenzt.
Was passiert, wenn die Eingangsspannung zu hoch wird?
Der uA 78S05 hat einen maximalen Eingangsspannungsbereich, der typischerweise bei 25V liegt. Überschreiten Sie diesen Wert, können Sie das Bauteil beschädigen. Prüfen Sie stets die Spezifikationen.
Kann ich mehrere uA 78S05 parallel schalten, um mehr Strom zu erhalten?
Das Parallelschalten von Spannungsreglern ist generell nicht empfehlenswert, da kleine Unterschiede in den Ausgangsspannungen dazu führen können, dass ein Regler mehr Last übernimmt als die anderen, was zu Überlastung und Ausfall führen kann. Für höhere Stromanforderungen sind andere Lösungsansätze, wie beispielsweise ein leistungsfähigerer Regler oder eine Schaltreglerlösung, besser geeignet.
