Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen: Der UA 78L05 ACPK Spannungsregler
Der UA 78L05 ACPK Spannungsregler ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und stabile Ausgangsspannung von 5 V benötigen. Speziell konzipiert für Anwendungen, bei denen eine präzise Energieversorgung unerlässlich ist, liefert dieser integrierte Schaltkreis eine konstant stabile Gleichspannung von 5 V aus einer variablen Eingangsspannung von bis zu 30 V, was ihn zu einer überlegenen Wahl gegenüber weniger stabilen oder weniger flexiblen Spannungsreglern macht.
Herausragende Leistung und Zuverlässigkeit des UA 78L05 ACPK
Was den UA 78L05 ACPK Spannungsregler von herkömmlichen Lösungen abhebt, ist seine exzellente Regelgüte und thermische Stabilität bei gleichzeitig geringem Ruhestrom und kompakter Bauform. Während Standardspannungsregler oft anfälliger für Schwankungen durch Laständerungen oder Temperaturschwankungen sind, bietet der UA 78L05 ACPK eine konstante Leistung, die für empfindliche elektronische Komponenten entscheidend ist. Dies minimiert das Risiko von Fehlfunktionen und erhöht die Lebensdauer der angeschlossenen Geräte. Die Strombelastbarkeit von 100 mA ist optimiert für eine Vielzahl von Mikrocontroller-Schaltungen, Sensoren und anderen Low-Power-Anwendungen, ohne unnötige Energie zu verbrauchen.
Technische Spezifikationen im Detail
Die technischen Kenndaten des UA 78L05 ACPK unterstreichen seine Eignung für professionelle Anwendungen:
- Eingangsspannung (Ui): Bis zu 30 V, bietet eine hohe Flexibilität bei der Stromversorgung.
- Ausgangsspannung (Uo): Stabile 5 V Gleichspannung, perfekt für digitale Logik und viele analoge Schaltungen.
- Maximaler Ausgangsstrom: 100 mA, ausreichend für eine breite Palette von Standardanwendungen.
- Gehäuse: SOT-89, ein kompaktes Oberflächenmontagegehäuse, das Platz auf der Platine spart und für automatisierte Bestückungsprozesse optimiert ist.
- Geringer Ruhestrom: Trägt zur Energieeffizienz bei, besonders wichtig in batteriebetriebenen Geräten.
- Integrierte Schutzschaltungen: Bietet Schutz gegen Überstrom und thermische Überlastung, was die Systemintegrität erhöht.
Anwendungsgebiete für den UA 78L05 ACPK
Der UA 78L05 ACPK Spannungsregler ist aufgrund seiner präzisen Spannungsregelung und seines robusten Designs eine bevorzugte Wahl in einer Vielzahl von Branchen und Anwendungen:
- Industrielle Automatisierung: Zur Stabilisierung der Spannungsversorgung von Sensoren, Steuerungen und Kommunikationsmodulen.
- Embedded Systems: Unverzichtbar für die Stromversorgung von Mikrocontrollern, FPGA und anderen Logikbausteinen, die eine konstante 5-V-Schiene benötigen.
- Labor und Messtechnik: Sorgt für eine zuverlässige Stromversorgung von Messgeräten und Testaufbauten, wo Genauigkeit oberste Priorität hat.
- Telekommunikation: Einsatz in Geräten, die eine stabile Spannungsversorgung für Signalverarbeitung und Schnittstellen erfordern.
- Automobil-Elektronik: Ermöglicht die Regelung von Spannungen in Bordnetz-Anwendungen, wo Temperaturbereiche und Vibrationen eine Herausforderung darstellen können.
- Konsumerelektronik: Für die Spannungsstabilisierung in komplexen Geräten, die eine präzise Energieverwaltung benötigen.

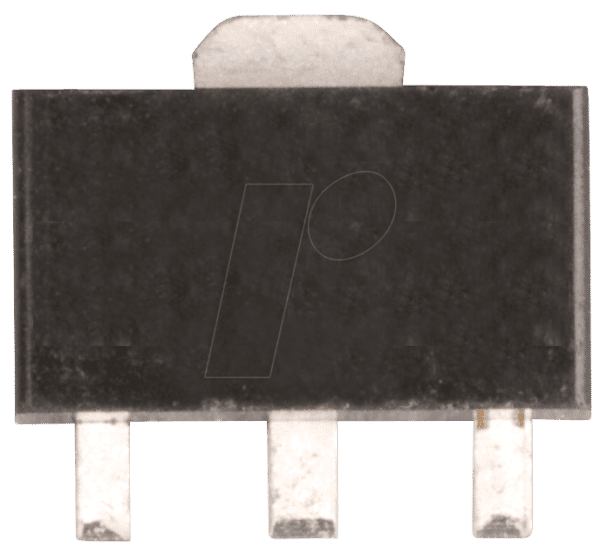

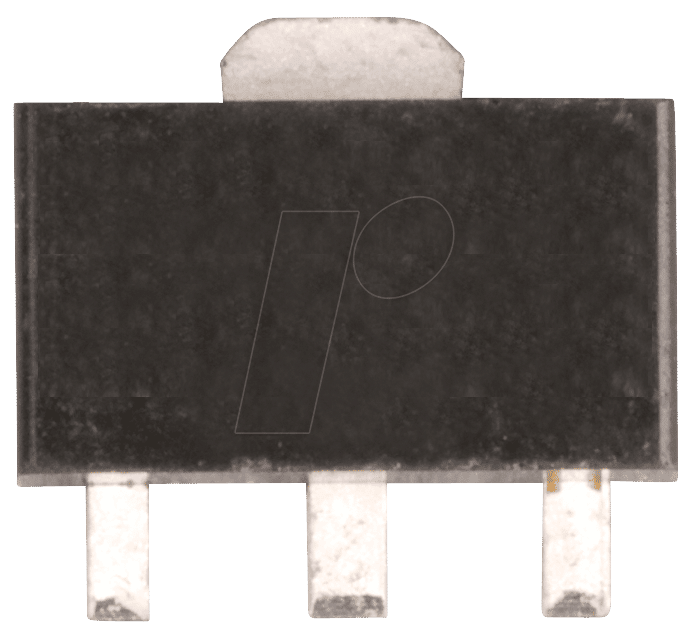

Vorteile des SOT-89 Gehäuses
Das SOT-89 (Small Outline Transistor) Gehäuse des UA 78L05 ACPK bietet signifikante Vorteile gegenüber älteren oder größeren Gehäusetypen:
- Platzersparnis: Deutlich kleiner als traditionelle TO-92 oder TO-220 Gehäuse, was die Realisierung kompakterer Platinenlayouts ermöglicht.
- Oberflächenmontage (SMD): Ideal für automatisierte Fertigungsprozesse und Lötverfahren wie Reflow-Löten, was die Produktionskosten senkt.
- Gute Wärmeableitung: Trotz seiner geringen Größe ermöglicht das SOT-89 Gehäuse eine effektive Wärmeabfuhr, die für die thermische Stabilität des Reglers wichtig ist.
- Mechanische Robustheit: Bietet eine gute mechanische Stabilität und Widerstandsfähigkeit gegen Vibrationen.
Qualität und Zuverlässigkeit im Fertigungsprozess
Die Auswahl von Komponenten wie dem UA 78L05 ACPK ist ein entscheidender Faktor für die Gesamtqualität und Zuverlässigkeit eines elektronischen Produkts. Durch die Verwendung von Spannungsreglern, die für ihre Leistung und Langlebigkeit bekannt sind, minimieren Hersteller das Risiko von Ausfällen im Feld und erhöhen die Kundenzufriedenheit. Der UA 78L05 ACPK steht für die bewährte Qualität, die von anspruchsvollen Ingenieuren erwartet wird, und trägt dazu bei, dass Ihre Designs stabil und zuverlässig funktionieren.
Technische Spezifikationen Tabelle
| Merkmal | Spezifikation |
|---|---|
| Produktname | UA 78L05 ACPK |
| Komponententyp | Linearer Spannungsregler |
| Eingangsspannung (Min.) | ca. 7 V (abhängig von Dropout-Spannung) |
| Eingangsspannung (Max.) | 30 V |
| Ausgangsspannung | 5 V |
| Maximaler Ausgangsstrom | 100 mA |
| Gehäusetyp | SOT-89 |
| Betriebstemperaturbereich | 0 °C bis +125 °C (typisch) |
| Dropout-Spannung (typisch) | ca. 2 V bei 100 mA |
| Ruhestrom (typisch) | < 1 mA |
FAQ – Häufig gestellte Fragen zu UA 78L05 ACPK – Spannungsregler, Ui:30 V, Uo: 5 V, 100 mA, SOT-89
Was ist die Hauptfunktion des UA 78L05 ACPK Spannungsreglers?
Die Hauptfunktion des UA 78L05 ACPK ist die Bereitstellung einer stabilen und konstanten Ausgangsspannung von 5 V Gleichspannung, unabhängig von Schwankungen der Eingangsspannung (innerhalb der spezifizierten Grenzen) oder Laständerungen. Dies ist essenziell für die zuverlässige Funktion vieler elektronischer Schaltungen.
Für welche Art von Geräten ist der UA 78L05 ACPK am besten geeignet?
Der UA 78L05 ACPK ist ideal für eine breite Palette von Anwendungen, die eine stabile 5-V-Versorgung erfordern und bei denen Platz eine Rolle spielt. Dazu gehören Mikrocontroller-basierte Systeme, Sensorkreise, kleine Logikschaltungen, Messinstrumente und Anwendungen in der industriellen Automatisierung.
Was bedeutet die Angabe „Ui:30 V“ und „Uo: 5 V“?
„Ui:30 V“ gibt die maximale zulässige Eingangsspannung an, die der Regler verarbeiten kann. „Uo: 5 V“ gibt die feste Ausgangsspannung an, die der Regler nach der Regelung liefert.
Ist der UA 78L05 ACPK für hohe Stromstärken geeignet?
Der UA 78L05 ACPK ist für einen maximalen Ausgangsstrom von 100 mA ausgelegt. Für Anwendungen, die höhere Ströme benötigen, sind leistungsstärkere Spannungsregler wie die 78xx-Serie in TO-220 Gehäusen besser geeignet.
Warum ist das SOT-89 Gehäuse vorteilhaft?
Das SOT-89 Gehäuse ist ein kompaktes Oberflächenmontagegehäuse, das Platz auf der Leiterplatte spart und die Integration in automatisierte Bestückungsprozesse erleichtert. Es bietet zudem eine gute Wärmeableitung für die Leistungsklasse.
Welchen Schutz bietet der UA 78L05 ACPK gegen Beschädigung?
Der UA 78L05 ACPK verfügt über eingebaute Schutzschaltungen gegen Überstrom und thermische Überlastung. Diese Schutzmechanismen verhindern eine Beschädigung des Reglers und der angeschlossenen Schaltung bei auftretenden Fehlern.
Muss ich bei der Verwendung des UA 78L05 ACPK zusätzliche Komponenten einplanen?
Obwohl der UA 78L05 ACPK ein eigenständiges Bauteil ist, empfehlen die Datenblätter in der Regel die Parallelschaltung von Eingang- und Ausgangskondensatoren. Diese Kondensatoren helfen, die Stabilität der Spannungsregelung zu verbessern und unerwünschte Oszillationen zu unterdrücken. Typischerweise wird ein Eingangs-Elko (z.B. 0.33 µF) und ein Ausgangs-Elko (z.B. 0.1 µF) verwendet.
