Präzise Spannungsstabilisierung für anspruchsvolle Elektronikanwendungen: Der UA 7810 CKCS Festspannungsregler
Sie benötigen eine zuverlässige und konstante Spannungsversorgung für Ihre sensiblen elektronischen Schaltungen? Der UA 7810 CKCS Festspannungsregler mit einer stabilen Ausgangsspannung von 10 V und einem maximalen Strom von 1,5 A ist die ideale Lösung für Entwickler, Ingenieure und ambitionierte Heimwerker, die präzise Leistung ohne Schwankungen fordern. Dieses Bauteil schützt Ihre empfindlichen Komponenten vor schädlichen Spannungsspitzen und sorgt für einen stabilen Betrieb, was in kritischen Anwendungen wie Messtechnik, Audiogeräten oder Steuerungssystemen unerlässlich ist.
Überragende Leistung und Zuverlässigkeit des UA 7810 CKCS
Der UA 7810 CKCS Festspannungsregler zeichnet sich durch seine herausragende Stabilität und Robustheit aus. Im Gegensatz zu einfacheren Spannungsregulierungsmechanismen bietet dieser integrierte Schaltkreis eine präzise interne Regelung, die auch bei variabler Eingangsspannung oder Laständerungen eine konstante Ausgangsspannung von 10 Volt gewährleistet. Dies minimiert das Risiko von Fehlfunktionen, erhöht die Lebensdauer angeschlossener Geräte und ermöglicht eine konsistente Performance, die bei Standardlösungen oft nicht erreicht wird. Die TO-220-3 Gehäuseform ist ein etablierter Industriestandard, der eine einfache Montage und gute Wärmeableitung ermöglicht.
Technische Spezifikationen und Aufbau
Der UA 7810 CKCS ist ein monolithischer integrierter Schaltkreis, der zur Familie der positiven Festspannungsregler gehört. Er ist darauf ausgelegt, eine feste Ausgangsspannung von 10 V mit einer hohen Präzision zu liefern. Die maximale Strombelastbarkeit von 1,5 A macht ihn für eine breite Palette von Anwendungen geeignet, von der Stromversorgung von Mikrocontrollern und Sensoren bis hin zu komplexeren Schaltungsmodulen.
Hauptvorteile im Überblick
- Konstante Ausgangsspannung: Liefert stabilisierte 10 V, unabhängig von Eingangsspannungsschwankungen oder Laständerungen, was für die Integrität Ihrer Schaltung von entscheidender Bedeutung ist.
- Hohe Strombelastbarkeit: Mit bis zu 1,5 A Ausgangsstrom können Sie auch anspruchsvollere Schaltungen zuverlässig versorgen.
- Integrierter Schutz: Verfügt über thermische Abschaltung und Stromstrombegrenzung, um sowohl den Regler selbst als auch die angeschlossene Last vor Überhitzung und Kurzschlüssen zu schützen.
- Breiter Eingangsspannungsbereich: Ermöglicht Flexibilität bei der Wahl der Stromquelle für Ihre Anwendung.
- Einfache Implementierung: Das standardisierte TO-220-3 Gehäuse erleichtert die Integration in Schaltungen und die Montage auf Kühlkörpern für eine verbesserte Wärmeableitung.
- Robustheit und Langlebigkeit: Entwickelt für den Dauereinsatz in anspruchsvollen Umgebungen.
- Kosteneffizienz: Bietet eine hervorragende Leistung zu einem attraktiven Preis-Leistungs-Verhältnis für professionelle und hobbyistische Anwendungen.
Anwendungsbereiche des UA 7810 CKCS
Die Vielseitigkeit des UA 7810 CKCS Festspannungsreglers eröffnet zahlreiche Einsatzmöglichkeiten. In der professionellen Elektronikentwicklung findet er Anwendung in der präzisen Spannungsversorgung von:
- Messinstrumenten und Laborgeräten: Wo exakte Spannungen für genaue Messergebnisse unerlässlich sind.
- Audio-Verstärkern und Signalprozessoren: Zur Vermeidung von Rauschen und Verzerrungen, die durch instabile Spannungen verursacht werden.
- Industriellen Steuerungs- und Automatisierungssystemen: Für die zuverlässige Funktion von Sensoren, Aktoren und Mikrocontrollern.
- Stromversorgungen für Kommunikationsgeräte: Zur Gewährleistung einer stabilen Signalqualität.
- Robotik und Embedded Systems: Für eine zuverlässige Energieversorgung der Steuereinheiten und Peripherie.
Auch im Bereich des Hobby-Elektronikbaus und bei der Entwicklung von Prototypen erweist sich der UA 7810 CKCS als unverzichtbares Bauteil, wenn es darum geht, stabile und schützende Stromversorgungen zu realisieren.
Detaillierte Produktinformationen im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktfamilie | Festspannungsregler |
| Modellbezeichnung | UA 7810 CKCS |
| Ausgangsspannung | 10 V (stabilisiert) |
| Max. Ausgangsstrom | 1,5 A |
| Gehäusetyp | TO-220-3 (Durchsteckmontage) |
| Eingangsspannungsbereich | Typisch 12 V bis 25 V (abhängig von Dropout-Spannung) |
| Dropout-Spannung | Typisch 2 V bei Volllast |
| Integrierter Schutz | Thermische Überlastabschaltung, Kurzschlussschutz |
| Temperaturbereich (Betrieb) | 0 °C bis 125 °C |
| Material (Gehäuse) | Kunststoff (typisch für TO-220) mit metallischem Befestigungsloch zur Wärmeableitung. Robust und wärmeleitfähig für stabile Leistung. |
| Design-Merkmale | Einfache Zwei-Leiter-Konfiguration (Eingang, Ausgang), drei Anschlusspins für einfaches Löten und Montage. Integrierte Schutzschaltungen für erhöhte Zuverlässigkeit. |
| Einsatzmöglichkeiten | Stromversorgungen für Mikrocontroller, Sensoren, Audio-Schaltungen, Messtechnik, Hobby-Projekte, Lernboards, industrielle Steuerungen. |
FAQ – Häufig gestellte Fragen zu UA 7810 CKCS – Festspannungsregler, 10 V, 1,5 A, TO-220-3
Brauche ich einen Kühlkörper für den UA 7810 CKCS?
Ob ein Kühlkörper notwendig ist, hängt von der zugeführten Eingangsspannung und der Höhe des abgerufenen Ausgangsstroms ab. Bei höheren Stromstärken oder einer großen Differenz zwischen Eingangs- und Ausgangsspannung (hohe Dropout-Spannung) wird Wärme im Regler erzeugt. Die Formel zur Berechnung der Verlustleistung ist (Vin – Vout) * Iout. Wenn diese Leistung signifikant ist (z.B. über 1-2 Watt), ist ein Kühlkörper dringend empfohlen, um den Regler im sicheren Betriebstemperaturbereich zu halten und seine Lebensdauer zu maximieren.
Welche Eingangsspannungen sind für den UA 7810 CKCS geeignet?
Der UA 7810 CKCS benötigt eine Eingangsspannung, die mindestens um seine Dropout-Spannung (typischerweise etwa 2 V bei Volllast) höher ist als die gewünschte Ausgangsspannung von 10 V. Daher ist ein Eingangsspannungsbereich von typischerweise 12 V bis 25 V üblich. Es ist ratsam, die maximale zulässige Eingangsspannung des Reglers zu beachten, um eine Beschädigung zu vermeiden.
Was ist die Dropout-Spannung und warum ist sie wichtig?
Die Dropout-Spannung ist die minimale Spannungsdifferenz zwischen der Eingangs- und der Ausgangsspannung, die der Regler benötigt, um seine geregelte Ausgangsspannung aufrechtzuerhalten. Eine niedrigere Dropout-Spannung bedeutet, dass der Regler effizienter arbeitet und weniger Energie als Wärme verliert. Für den UA 7810 CKCS liegt diese typischerweise bei etwa 2 Volt bei maximaler Last.
Wie schütze ich die angeschlossene Schaltung vor Überspannung, wenn ich diesen Regler verwende?
Der UA 7810 CKCS selbst sorgt für eine stabile 10-V-Ausgangsspannung. Wenn Ihre vorgeschaltete Stromquelle jedoch noch höhere Spannungen liefern kann, stellt der Regler sicher, dass diese nicht zu Ihrer angeschlossenen Schaltung durchdringen. Darüber hinaus verfügt der Regler über integrierte Schutzmechanismen wie thermische Überlastabschaltung und Kurzschlussschutz, die sowohl den Regler als auch Ihre nachgeschaltete Schaltung schützen.
Kann ich den UA 7810 CKCS für negative Spannungen verwenden?
Nein, der UA 7810 CKCS ist ein positiver Festspannungsregler und kann nur für die Erzeugung positiver Ausgangsspannungen verwendet werden. Für negative Spannungen benötigen Sie spezielle negative Spannungsregler aus der 79xx-Serie.
Was bedeutet die Bezeichnung TO-220-3?

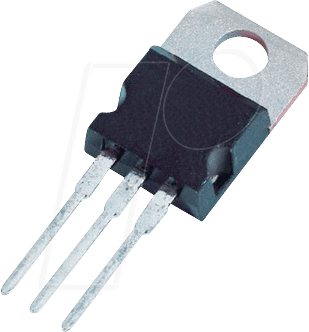

TO-220-3 beschreibt das standardisierte Gehäuseformat des Bauteils. TO-220 steht für „Transistor Outline Package“ und ist ein weit verbreitetes Kunststoffgehäuse für Leistungstransistoren und integrierte Schaltkreise. Die „-3“ gibt an, dass das Gehäuse drei Anschlusspins (Beine) hat, was für diesen dreipoligen Spannungsregler typisch ist. Das Metallplättchen mit dem Loch dient zur Montage und zur Wärmeableitung.
Wie integriere ich den UA 7810 CKCS in meine Schaltung?
Die Integration ist unkompliziert. Der Regler hat drei Anschlüsse: Eingang (Input), Masse (Ground) und Ausgang (Output). Der Eingang wird mit der unstabilisierten Eingangsspannung verbunden, die Masse mit dem gemeinsamen Massepunkt der Schaltung und der Ausgang mit dem Verbraucher, der die stabilisierten 10 V benötigt. Oft werden zusätzliche Kondensatoren am Ein- und Ausgang empfohlen, um die Stabilität zu verbessern und Transienten zu filtern. Detaillierte Schaltpläne und Empfehlungen finden Sie in den Datenblättern des Herstellers.
