uA 7809 – Präzise Spannungsregelung für Ihre Elektronikprojekte
Benötigen Sie eine zuverlässige und stabile Spannungsversorgung für Ihre empfindlichen elektronischen Schaltungen? Der uA 7809 Spannungsregler ist die ideale Lösung, um eine konstante Ausgangsspannung von 9V zu gewährleisten, selbst bei schwankenden Eingangsspannungen. Er eignet sich perfekt für Hobbyisten, Ingenieure und Hersteller, die auf eine präzise und ausfallsichere Stromversorgung angewiesen sind, um die Langlebigkeit und Funktionalität ihrer Geräte zu sichern.
Warum der uA 7809 die überlegene Wahl ist
Im Gegensatz zu einfachen Spannungsreglern, die oft mit Rauschen und Instabilität zu kämpfen haben, bietet der uA 7809 eine feste und gut regulierte Ausgangsspannung. Dies schützt Ihre empfindlichen Komponenten vor Überspannungsschäden und sorgt für einen gleichbleibend optimalen Betrieb. Die integrierten Schutzschaltungen gegen Überlast und Kurzschluss machen ihn zu einer robusten und wartungsarmen Komponente für jede Anwendung.
Leistungsmerkmale und Vorteile des uA 7809
- Stabile 9V Ausgangsspannung: Liefert eine konstant präzise Spannung, essentiell für viele Mikrocontroller, Sensoren und Audioanwendungen.
- Breiter Eingangsspannungsbereich: Funktioniert zuverlässig mit Eingangsspannungen von 8,65V bis 13,35V, was eine hohe Flexibilität bei der Wahl der Stromquelle ermöglicht.
- Integrierte Schutzschaltungen: Bietet robusten Schutz vor Überlastung und Kurzschlüssen, was die Lebensdauer und Zuverlässigkeit Ihrer Schaltung erhöht.
- Hohe thermische Stabilität: Entwickelt für den Betrieb über einen weiten Temperaturbereich, gewährleistet er auch unter anspruchsvollen Bedingungen eine gleichbleibende Leistung.
- Einfache Implementierung: Der TO-220-Gehäusetyp ermöglicht eine unkomplizierte Montage und Verbindung auf Standard-Leiterplatten (PCBs).
- Kosteneffizienz: Bietet exzellente Leistung zu einem wettbewerbsfähigen Preis, ideal für Prototypen und Serienfertigung.
Technische Spezifikationen im Detail
Der uA 7809 ist ein linearer Spannungsregler, der eine feste Ausgangsspannung von 9V liefert. Er gehört zur Familie der positiven Spannungsregler und ist darauf ausgelegt, eine stabile Spannung zu liefern, unabhängig von Schwankungen der Eingangsspannung oder der Lastbedingungen. Die interne Struktur umfasst eine Band-Gap-Referenz, eine Temperaturkompensationsschaltung und eine Ausgangsstrombegrenzung, die zusammen für die präzise und sichere Funktionsweise sorgen.
Die Ausgangsstrombegrenzung schützt den Regler und die angeschlossene Last vor Schäden im Falle eines Kurzschlusses oder einer Überlastung. Die thermische Abschaltung verhindert ein Überhitzen des Bauteils, indem sie die Leistung reduziert, wenn die interne Temperatur einen kritischen Wert überschreitet. Dies macht den uA 7809 zu einer äußerst robusten und zuverlässigen Komponente für eine Vielzahl von Anwendungen.
Typische Anwendungsgebiete
Die Vielseitigkeit des uA 7809 Spannungsreglers macht ihn zu einer bevorzugten Wahl für diverse elektronische Projekte:
- Stromversorgungen für Mikrocontroller und Logikschaltungen
- Stabilisierung von Spannungen in Audioverstärkern und Vorverstärkern
- Konstante Spannungsversorgung für Sensoren in Messinstrumenten
- Batteriebetriebene Geräte, bei denen eine stabile Spannung entscheidend ist
- Schutz empfindlicher Schaltungen vor Überspannungen
- Prototypenbau und Hobbyelektronik
- Netzteile und Ladegeräte
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Bauteil-Typ | Festspannungsregler |
| Ausgangsspannung | 9V |
| Eingangsspannungsbereich (min.) | 8.65 V |
| Eingangsspannungsbereich (max.) | 13.35 V |
| Ausgangsstrom (max.) | 1.5 A (mit entsprechendem Kühlkörper) |
| Gehäusetyp | TO-220 |
| Schutzschaltungen | Überlastschutz, Kurzschlussschutz, Thermische Abschaltung |
| Betriebstemperaturbereich | 0°C bis +125°C |
| Hersteller-Teilenummer | uA 7809 |
| Anschlussart | Durchsteckmontage (THT) |

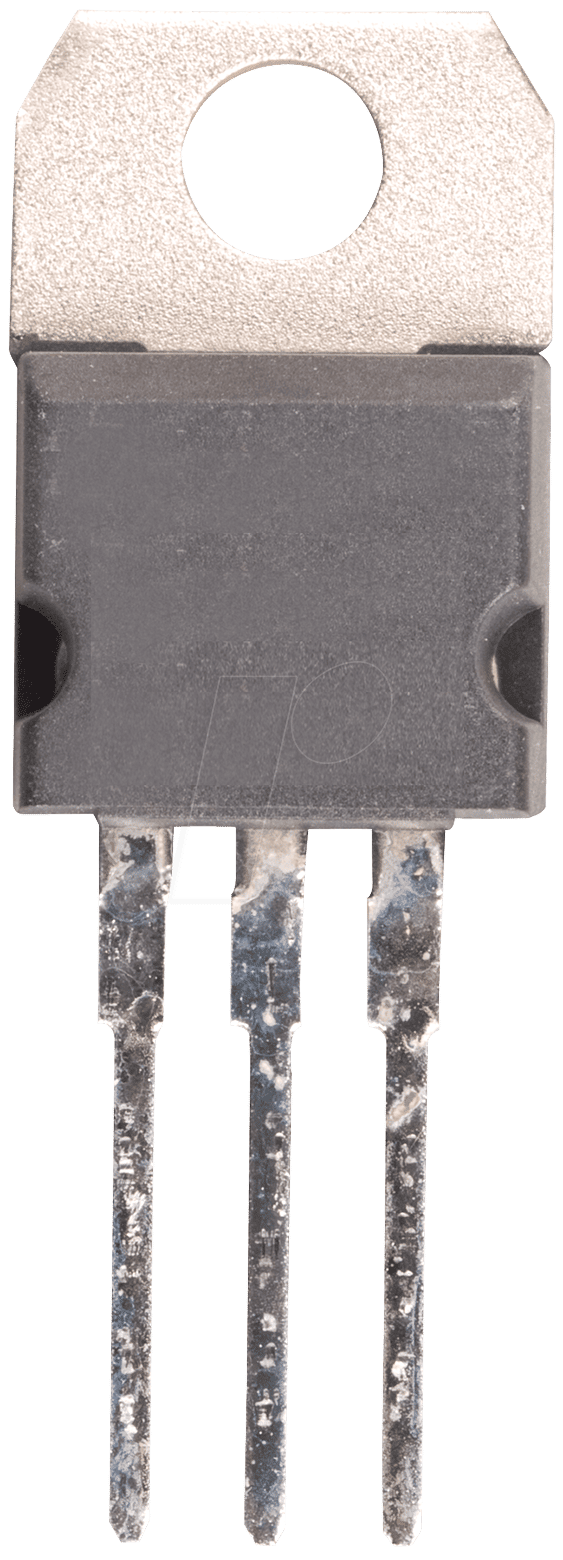

Der TO-220 Gehäusetyp – Montage und Wärmeableitung
Der uA 7809 wird im weit verbreiteten TO-220-Gehäuse geliefert. Dieses dreipolige Kunststoffgehäuse ist für die Durchsteckmontage auf Leiterplatten konzipiert und zeichnet sich durch eine einfache Handhabung aus. Die Metalllasche des TO-220-Gehäuses dient nicht nur zur mechanischen Befestigung, sondern auch zur Wärmeableitung. Bei höheren Stromlasten oder ungünstigen Umgebungsbedingungen ist die Anbringung eines geeigneten Kühlkörpers dringend empfohlen, um eine optimale Funktion und Langlebigkeit des Bauteils zu gewährleisten. Die korrekte Montage und die effektive Wärmeableitung sind entscheidend für die Leistung und Zuverlässigkeit des uA 7809 in Ihrer Anwendung.
Implementierungsempfehlungen für maximale Zuverlässigkeit
Für eine optimale Performance und Stabilität des uA 7809 Spannungsreglers sind einige Implementierungsempfehlungen zu beachten. Die Verwendung von Bypass-Kondensatoren an Ein- und Ausgang ist essenziell. Ein Kondensator am Eingang (typischerweise 0.1µF Keramik) hilft, hochfrequente Störungen vom Netzteil zu filtern und stellt sicher, dass der Regler jederzeit eine saubere Eingangsspannung erhält. Ein weiterer Kondensator am Ausgang (typischerweise 1µF Tantal oder Elektrolytkondensator) verbessert die transiente Reaktion des Reglers und filtert Ausgangsrauschen.
Die Stromtragfähigkeit des uA 7809 ist mit 1.5A spezifiziert. Bei kontinuierlicher Belastung in diesem Bereich oder bei höheren Umgebungstemperaturen ist ein Kühlkörper obligatorisch. Ohne ausreichende Kühlung kann der Regler thermisch abschalten oder dauerhaft beschädigt werden. Achten Sie auf die richtige Montage des Kühlkörpers, um eine gute Wärmeübertragung zu gewährleisten. Beachten Sie ebenfalls die maximale thermische Übergangstemperatur des Gehäuses.
Erweiterte Anwendungsfälle und Optimierungen
Während der uA 7809 als Festspannungsregler konzipiert ist, kann er in Kombination mit externen Komponenten für spezialisierte Anwendungen eingesetzt werden. Beispielsweise kann durch Hinzufügen eines Potentiometers eine einstellbare Ausgangsspannung realisiert werden, obwohl dies über die Grundfunktion des uA 7809 hinausgeht und die Präzision beeinträchtigen kann. Für Anwendungen, die höhere Ströme erfordern, kann der uA 7809 als Pilotregler in Verbindung mit einem externen Leistungstransistor verwendet werden. Dies ermöglicht die Bereitstellung von Strömen weit über die 1.5A hinaus, wobei die Stabilität und die Schutzfunktionen des uA 7809 erhalten bleiben.
Wichtige Überlegungen zur Stromeffizienz
Es ist wichtig zu verstehen, dass der uA 7809 ein linearer Spannungsregler ist. Das bedeutet, dass die Differenz zwischen Eingangs- und Ausgangsspannung als Wärme abgeführt wird. Wenn beispielsweise eine Eingangsspannung von 12V anliegt und eine Ausgangsspannung von 9V benötigt wird, muss der Regler die Differenz von 3V in Energie umwandeln. Bei einem Ausgangsstrom von 1A würde dies eine Verlustleistung von 3W bedeuten, die entsprechend gekühlt werden muss. Für Anwendungen mit großen Spannungsunterschieden oder hohen Strömen sind daher Schaltregler oft die effizientere Wahl. Der uA 7809 glänzt jedoch dort, wo Einfachheit, geringes Rauschen und hohe Stabilität entscheidend sind.
Häufig gestellte Fragen zu uA 7809 – Spannungsregler, fest, 8,65 … 13,35 V, TO-220
Was ist die genaue Ausgangsspannung des uA 7809?
Der uA 7809 liefert eine feste Ausgangsspannung von 9 Volt (V).
Welchen minimalen und maximalen Eingang können Sie für den uA 7809 verwenden?
Der uA 7809 kann mit einer Eingangsspannung von mindestens 8,65 Volt bis maximal 13,35 Volt betrieben werden, um die spezifizierte 9V Ausgangsspannung stabil zu halten.
Ist der uA 7809 vor Kurzschlüssen geschützt?
Ja, der uA 7809 verfügt über eine integrierte Kurzschlussschutzschaltung, die das Bauteil und die angeschlossene Last im Falle eines Kurzschlusses schützt.
Benötige ich immer einen Kühlkörper für den uA 7809?
Ein Kühlkörper ist in der Regel nur dann erforderlich, wenn der Regler eine signifikante Verlustleistung abführen muss. Dies ist der Fall bei höheren Ausgangsströmen (näher an den 1.5A) oder wenn die Differenz zwischen Eingangs- und Ausgangsspannung groß ist. Bei niedrigen Strömen und geringen Spannungsdifferenzen kann unter Umständen auf einen Kühlkörper verzichtet werden, dies sollte jedoch stets durch Messung der Temperatur verifiziert werden.
Welche Art von Kondensatoren sollten am Eingang und Ausgang des uA 7809 verwendet werden?
Es wird empfohlen, am Eingang einen 0.1µF Keramikkondensator und am Ausgang einen 1µF Tantal- oder Elektrolytkondensator zu verwenden. Diese Kondensatoren verbessern die Stabilität und reduzieren das Rauschen der Ausgangsspannung.
Ist der uA 7809 für Anwendungen mit sehr hohen Strömen geeignet?
Der uA 7809 ist für Ströme bis zu 1.5A spezifiziert. Für Anwendungen, die höhere Ströme erfordern, sollten alternative Lösungen wie Schaltregler oder die Verwendung des uA 7809 als Pilotregler mit externem Leistungstransistor in Betracht gezogen werden.
Was bedeutet der TO-220 Gehäusetyp für die Montage?
Der TO-220 ist ein gängiger Kunststoff-Gehäusetyp für Leistungshalbleiter, der für die Durchsteckmontage auf Leiterplatten (THT – Through-Hole Technology) ausgelegt ist. Er verfügt über drei Anschlusspins und eine Metalllasche, die zur Kühlung und Montage dient.
