uA 7805K Spannungsregler: Zuverlässige 5V für Ihre Elektronikprojekte
In der Welt der Elektronik, wo Präzision und Stabilität entscheidend sind, ist der uA 7805K Spannungsregler ein unverzichtbares Bauteil. Er ist mehr als nur ein elektronisches Element; er ist das Herzstück, das Ihren Projekten Leben einhaucht und für eine konstante, zuverlässige Stromversorgung sorgt. Stellen Sie sich vor, Sie arbeiten an einem komplexen Roboter, einer hochsensiblen Messvorrichtung oder einem innovativen Smart-Home-Gerät. Was wäre, wenn die Spannung schwankt und Ihre sorgfältig programmierten Abläufe durcheinanderbringt? Hier kommt der uA 7805K ins Spiel – Ihr Garant für eine stabile 5V-Spannung, die die Grundlage für den Erfolg Ihrer Projekte bildet.
Die Magie der Konstanz: Warum ein Spannungsregler unverzichtbar ist
Elektronische Bauteile sind empfindlich. Sie reagieren sensibel auf Spannungsschwankungen, die zu Fehlfunktionen, Datenverlust oder sogar irreparablen Schäden führen können. Ein Spannungsregler wie der uA 7805K gleicht diese Schwankungen aus und liefert eine konstante Ausgangsspannung von 5V. Dies ist besonders wichtig, wenn die Eingangsspannung variiert, beispielsweise durch Batterien, die sich entladen, oder durch unregelmäßige Netzspannungen.
Der uA 7805K ist ein Linearregler, was bedeutet, dass er die überschüssige Spannung in Wärme umwandelt. Diese einfache, aber effektive Methode macht ihn robust und zuverlässig. Die TO-3 Gehäusebauform sorgt für eine effiziente Wärmeableitung, sodass der Regler auch bei höheren Strömen stabil arbeitet. Denken Sie an ein kleines, aber mächtiges Kraftwerk, das unermüdlich im Hintergrund arbeitet, um Ihre elektronischen Träume zu verwirklichen.
Technische Daten im Überblick: Das Herzstück des uA 7805K
Um die Leistungsfähigkeit des uA 7805K vollständig zu verstehen, werfen wir einen Blick auf seine wichtigsten technischen Daten:
- Ausgangsspannung: 4,8 V bis 5,2 V (typisch 5 V)
- Eingangsspannungsbereich: Bis zu 35 V (beachten Sie die Verlustleistung)
- Ausgangsstrom: Bis zu 1 A (mit ausreichender Kühlung)

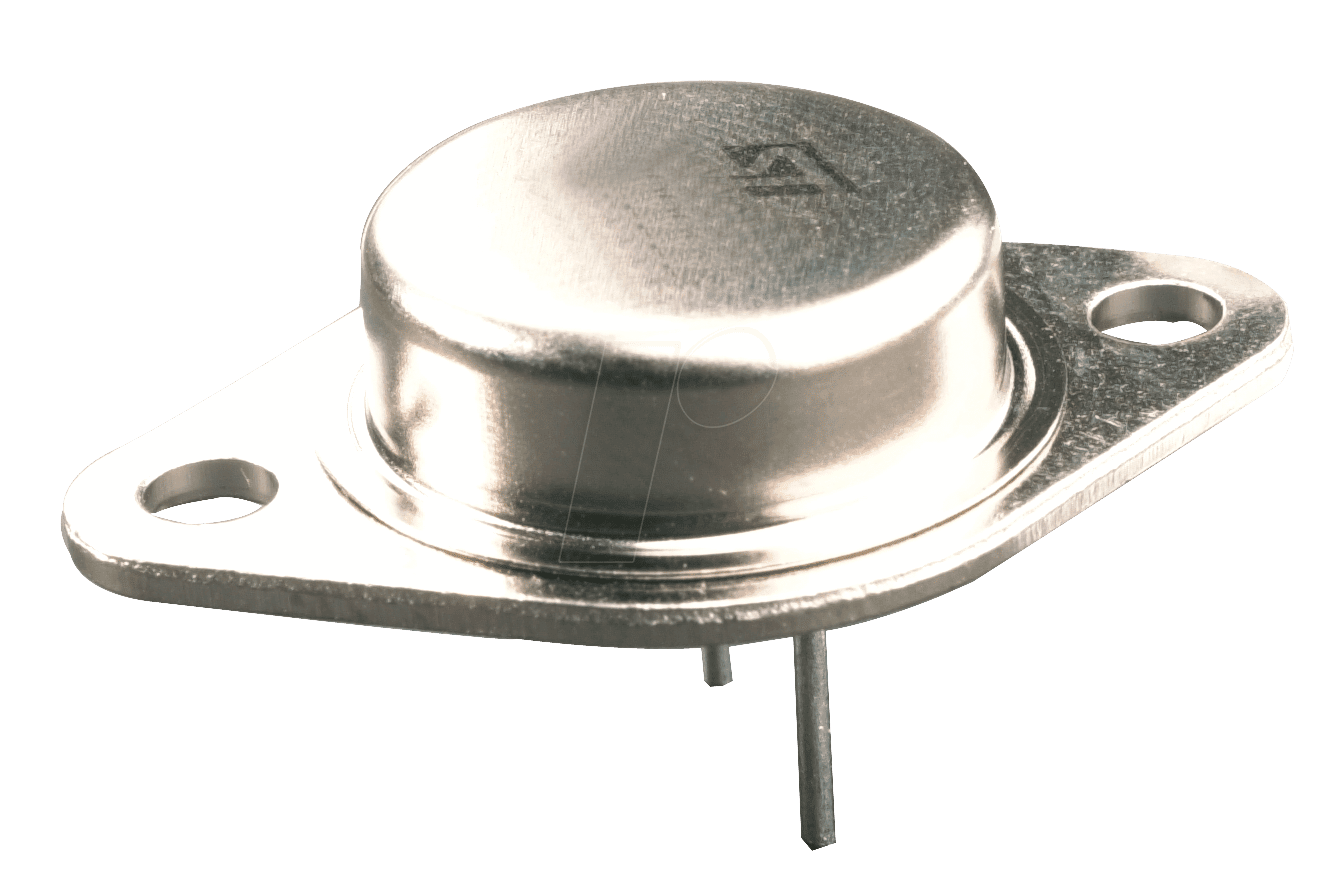

- Gehäusebauform: TO-3 (Metallgehäuse für effektive Wärmeableitung)
- Linearregler: Einfache und robuste Technologie
- Schutzfunktionen: Überlastschutz, Übertemperaturschutz
Diese Daten sprechen für sich: Der uA 7805K ist ein zuverlässiger und vielseitiger Spannungsregler, der in einer Vielzahl von Anwendungen eingesetzt werden kann.
Anwendungsbereiche: Wo der uA 7805K glänzt
Die Vielseitigkeit des uA 7805K kennt kaum Grenzen. Hier sind einige typische Anwendungsbereiche, in denen er seine Stärken ausspielt:
- Mikrocontroller-Schaltungen: Versorgung von Arduino, Raspberry Pi und anderen Mikrocontrollern mit einer stabilen 5V-Spannung.
- Robotik: Sicherstellung einer zuverlässigen Stromversorgung für Motoren, Sensoren und Steuerungselektronik.
- Audio-Verstärker: Stabile Spannungsversorgung für rauscharmen Klang.
- Netzteile: Regelung der Ausgangsspannung in DIY-Netzteilen.
- Ladegeräte: Konstante Spannungsversorgung für Akkus.
- Industrielle Steuerungen: Zuverlässige Stromversorgung für Sensoren und Aktoren.
- Experimentelle Schaltungen: Grundbaustein für Elektronik-Bastler und Entwickler.
Stellen Sie sich vor, Sie bauen einen kleinen Wetterstation, die präzise Messwerte liefern soll. Der uA 7805K sorgt dafür, dass die Sensoren stets mit der richtigen Spannung versorgt werden, unabhängig von den Schwankungen der Batteriespannung. Oder Sie entwickeln einen Roboter, der komplexe Aufgaben ausführen soll. Der uA 7805K garantiert, dass die Motoren und die Steuerungselektronik zuverlässig arbeiten, ohne durch Spannungsschwankungen beeinträchtigt zu werden.
Installation und Inbetriebnahme: So einfach geht’s
Die Installation des uA 7805K ist denkbar einfach. Er benötigt in der Regel nur wenige externe Bauteile, um ein stabiles 5V-Netzteil zu realisieren. Ein Eingangskondensator (z.B. 100 nF) und ein Ausgangskondensator (z.B. 100 nF bis 1 µF) sind empfehlenswert, um Spannungsspitzen abzufangen und die Stabilität zu erhöhen. Beachten Sie, dass der uA 7805K Wärme erzeugt, insbesondere bei höheren Strömen und größeren Spannungsdifferenzen zwischen Ein- und Ausgang. In solchen Fällen ist ein Kühlkörper erforderlich, um eine Überhitzung zu vermeiden. Die TO-3 Gehäusebauform ermöglicht eine einfache Montage auf einem Kühlkörper.
Ein typischer Schaltplan sieht wie folgt aus:
- Eingang (Pin 1): Anschluss der Eingangsspannung (bis zu 35V).
- Masse (Pin 2): Anschluss an die Masse des Stromkreises.
- Ausgang (Pin 3): Liefert die geregelte 5V-Spannung.
Mit ein wenig Planung und den richtigen Bauteilen können Sie in kürzester Zeit ein zuverlässiges 5V-Netzteil aufbauen, das Ihren Projekten die nötige Stabilität verleiht.
Vorteile des uA 7805K: Mehr als nur ein Spannungsregler
Der uA 7805K bietet eine Reihe von Vorteilen, die ihn zu einer ausgezeichneten Wahl für Ihre Elektronikprojekte machen:
- Einfache Anwendung: Minimale Anzahl externer Bauteile erforderlich.
- Robuste Bauweise: Unempfindlich gegenüber Störungen und Spannungsschwankungen.
- Zuverlässige 5V-Spannung: Sorgt für eine stabile Stromversorgung Ihrer Schaltungen.
- Überlastschutz: Schützt den Regler vor Beschädigungen durch zu hohe Ströme.
- Übertemperaturschutz: Verhindert eine Überhitzung des Reglers.
- Kostengünstig: Ein preiswertes Bauteil für vielfältige Anwendungen.
Der uA 7805K ist mehr als nur ein Spannungsregler. Er ist ein zuverlässiger Partner, der Ihnen hilft, Ihre elektronischen Träume zu verwirklichen. Er ist das Fundament für stabile und funktionierende Schaltungen, die die Grundlage für Innovation und Kreativität bilden.
Der uA 7805K: Ihr Schlüssel zu erfolgreichen Elektronikprojekten
Egal, ob Sie ein erfahrener Elektronik-Ingenieur oder ein begeisterter Hobbybastler sind, der uA 7805K ist ein Bauteil, das in keiner Werkzeugkiste fehlen sollte. Er ist ein Garant für Stabilität, Zuverlässigkeit und einfache Anwendung. Mit dem uA 7805K können Sie sich voll und ganz auf die kreativen Aspekte Ihrer Projekte konzentrieren, ohne sich Sorgen um Spannungsschwankungen und instabile Stromversorgung machen zu müssen.
Investieren Sie in die Zukunft Ihrer Elektronikprojekte und entdecken Sie die unzähligen Möglichkeiten, die der uA 7805K bietet. Er ist mehr als nur ein Bauteil – er ist ein Schlüssel zu Innovation, Kreativität und Erfolg.
FAQ: Häufig gestellte Fragen zum uA 7805K
Hier finden Sie Antworten auf häufig gestellte Fragen zum uA 7805K Spannungsregler:
1. Welche eingangsspannung kann ich maximal an den uA 7805K anlegen?
Die maximale Eingangsspannung beträgt 35V. Es ist jedoch wichtig, die Verlustleistung des Reglers zu berücksichtigen. Eine höhere Eingangsspannung führt zu einer höheren Verlustleistung und somit zu einer stärkeren Erwärmung. In solchen Fällen ist ein Kühlkörper erforderlich, um eine Überhitzung zu vermeiden.
2. Welchen kondensator sollte ich am eingang und ausgang verwenden?
Am Eingang ist ein Kondensator von 100 nF bis 1 µF empfehlenswert, um Spannungsspitzen abzufangen. Am Ausgang sollte ebenfalls ein Kondensator von 100 nF bis 1 µF verwendet werden, um die Stabilität der Ausgangsspannung zu gewährleisten. Die genauen Werte hängen von der jeweiligen Anwendung ab.
3. Benötige ich einen kühlkörper für den uA 7805K?
Ob ein Kühlkörper erforderlich ist, hängt von der Verlustleistung ab. Die Verlustleistung berechnet sich aus der Differenz zwischen Eingangs- und Ausgangsspannung multipliziert mit dem Ausgangsstrom. Wenn die Verlustleistung zu hoch ist, wird der Regler zu heiß und kann beschädigt werden. In solchen Fällen ist ein Kühlkörper unerlässlich.
4. Kann ich den uA 7805K auch für andere spannungen verwenden?
Nein, der uA 7805K ist ein Festspannungsregler, der eine Ausgangsspannung von 5V liefert. Für andere Spannungen gibt es andere Regler, wie z.B. den LM317, der eine variable Ausgangsspannung ermöglicht.
5. Was passiert, wenn ich den uA 7805K falsch anschließe?
Ein falscher Anschluss kann den Regler beschädigen. Achten Sie daher unbedingt auf die korrekte Pinbelegung (Eingang, Masse, Ausgang). Ein Verpolungsschutz kann zusätzlichen Schutz bieten.
6. Ist der uA 7805K kurzschlussfest?
Der uA 7805K verfügt über einen Überlastschutz, der bei einem Kurzschluss den Ausgangsstrom begrenzt. Dies schützt den Regler vor Beschädigungen. Es ist jedoch ratsam, den Kurzschluss so schnell wie möglich zu beheben, um eine Überhitzung zu vermeiden.
7. Wo kann ich den uA 7805K einsetzen?
Der uA 7805K ist vielseitig einsetzbar und eignet sich für eine Vielzahl von Anwendungen, wie z.B. die Stromversorgung von Mikrocontrollern, Robotern, Audio-Verstärkern, Netzteilen und Ladegeräten. Er ist ein idealer Baustein für Elektronik-Bastler und Entwickler.
8. Gibt es Alternativen zum uA7805K?
Ja, es gibt Alternativen wie den LM7805, welcher eine sehr ähnliche Spezifikation aufweist. Der LM7805 ist pinkompatibel zum uA7805K.
