U-Kühlkörper: Effiziente Wärmeableitung für anspruchsvolle Anwendungen
In unserem Sortiment an U-Kühlkörpern finden Sie eine sorgfältig ausgewählte Kollektion von Wärmeableitungslösungen, die speziell für den Einsatz in Umgebungen konzipiert sind, in denen eine zuverlässige und leistungsfähige Kühlung unerlässlich ist. Ob für den Einsatz in der Medizintechnik, professionellen Audio-Anlagen, Servern, Industriesteuerungen oder anspruchsvollen Heimkino-Systemen – unsere U-Kühlkörper bieten die notwendige thermische Performance, um die Betriebssicherheit und Langlebigkeit Ihrer wertvollen Komponenten zu gewährleisten. Wir verstehen, dass die Wahl des richtigen Kühlkörpers einen direkten Einfluss auf die Performance und Lebensdauer Ihrer Geräte hat, weshalb wir Ihnen hier eine umfassende Auswahl und fundierte Kaufberatung anbieten.
Was sind U-Kühlkörper und warum sind sie wichtig?

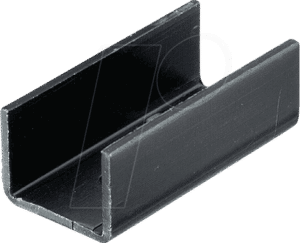

U-Kühlkörper, auch bekannt als U-Profil-Kühlkörper oder Kanal-Kühlkörper, zeichnen sich durch ihre spezielle Form aus, die einer umgedrehten U- oder Kanalstruktur ähnelt. Diese Konstruktion ermöglicht eine effiziente Wärmeableitung durch die Schaffung von Kanälen, durch die Luft strömen kann. Die erhöhte Oberfläche im Verhältnis zum Volumen, verglichen mit simplen Flachkühlkörpern, erlaubt eine effektivere Wärmeübertragung an die Umgebungsluft oder an eine Flüssigkeit (bei wassergekühlten Systemen). In elektronischen Geräten, die hohe Leistungsdichten aufweisen, wie beispielsweise leistungsstarke Prozessoren, Grafikkarten, Verstärker oder Netzgeräte, entstehen signifikante Mengen an Abwärme. Ohne eine adäquate Kühlung können diese Bauteile überhitzen, was zu Leistungseinbußen, Instabilität und letztlich zu irreparablen Schäden führen kann. U-Kühlkörper sind hier eine etablierte und bewährte Lösung, um die Betriebstemperatur kritischer Komponenten im optimalen Bereich zu halten.
Worauf sollten Sie beim Kauf von U-Kühlkörpern achten?
Die Auswahl des passenden U-Kühlkörpers hängt von mehreren Faktoren ab, die sorgfältig abgewogen werden müssen, um eine optimale Leistung und Kompatibilität sicherzustellen. Hier sind die wichtigsten Kriterien:
- Thermischer Widerstand (Rth): Dies ist der wichtigste Parameter. Er gibt an, wie gut der Kühlkörper Wärme vom zu kühlenden Bauteil an die Umgebung abgibt. Ein niedrigerer thermischer Widerstand bedeutet eine bessere Kühlleistung. Üblicherweise wird der thermische Widerstand in Kelvin pro Watt (K/W) angegeben. Für sehr leistungshungrige Komponenten sollten Sie Kühlkörper mit einem Rth-Wert von unter 0,5 K/W anstreben, während für weniger anspruchsvolle Anwendungen Werte bis zu 2 K/W ausreichend sein können.
- Abmessungen und Montagefläche: Stellen Sie sicher, dass der Kühlkörper physisch in Ihr Gehäuse oder Ihr System passt. Berücksichtigen Sie die Höhe, Breite und Tiefe. Die Montagefläche muss zur Größe der zu kühlenden Komponente passen und eine gute Kontaktfläche für die Wärmeübertragung bieten. Beachten Sie auch mögliche Kollisionen mit anderen Bauteilen oder Kabeln.
- Material: Die gängigsten Materialien für U-Kühlkörper sind Aluminium und Kupfer.
- Aluminium: Bietet ein hervorragendes Verhältnis von Wärmeleitfähigkeit zu Gewicht und Kosten. Legierungen wie AlMgSi0,5 (nach EN 573-3) sind weit verbreitet und bieten gute thermische Eigenschaften. Aluminium ist zudem korrosionsbeständig und leicht zu bearbeiten.
- Kupfer: Besitzt eine deutlich höhere Wärmeleitfähigkeit als Aluminium, ist aber auch schwerer und teurer. Kupfer-Kühlkörper werden oft in Hochleistungsanwendungen eingesetzt, bei denen die absolute Spitzenleistung entscheidend ist.
- Oberflächenbeschaffenheit: Eine anodisierte oder eloxierte Oberfläche (z.B. schwarze Eloxierung) kann die Wärmeabstrahlung verbessern, da dunkle Oberflächen besser emittieren als helle.
- Befestigungsmöglichkeiten: Prüfen Sie, welche Art von Befestigung der Kühlkörper bietet. Dies kann von einfachen Schraublöchern über Clips bis hin zu Klebeverbindungen reichen. Die Montage muss stabil und zuverlässig sein, um einen guten thermischen Kontakt zu gewährleisten.
- Luftstrom und Lüfterintegration: U-Kühlkörper sind oft für die Integration von Lüftern ausgelegt. Achten Sie auf die Kompatibilität mit Standard-Lüftergrößen (z.B. 120mm, 140mm) und auf Montagevorrichtungen für Lüfter. Ein gut durchströmter Kühlkörper mit einem geeigneten Lüfter erzielt die besten Ergebnisse.
- Anwendungsspezifische Anforderungen: Für spezielle Umgebungen wie hohe Luftfeuchtigkeit, aggressive chemische Einflüsse oder Vibrationen können zusätzliche Anforderungen an das Material und die Beschichtung bestehen.
Vergleich von U-Kühlkörper-Typen
U-Kühlkörper sind nicht gleich U-Kühlkörper. Die Konstruktion und die damit verbundenen Eigenschaften variieren je nach Einsatzzweck und gewünschter Leistung. Hier eine Klassifizierung gängiger Varianten:
| Kriterium | Standard-U-Kühlkörper | Kanalförmiger U-Kühlkörper (mit stärkeren Stegen) | U-Kühlkörper für forcierte Konvektion (mit Lüfteraufnahme) | U-Kühlkörper mit Lamellen |
|---|---|---|---|---|
| Konstruktion | Einfache U-Form mit gleichmäßiger Wandstärke. | Verstärkte Stege im U-Profil zur besseren Luftführung und Steifigkeit. | Speziell geformte Kanäle zur Maximierung des Luftstroms durch integrierte Lüfter. | Zusätzliche, feine Lamellen an den Innen- oder Außenseiten zur Vergrößerung der Oberfläche. |
| Wärmeleitfähigkeit (typisch) | Gut | Gut bis sehr gut | Sehr gut (durch optimierten Luftstrom) | Exzellent (durch stark vergrößerte Oberfläche) |
| Anwendungsbereich | Allgemeine Elektronik, moderate Leistungsdichte. | Industrielle Steuerungen, Leistungselektronik mit mittlerer bis hoher Leistungsdichte. | Server, Workstations, High-End-PCs, Audio-Verstärker, Geräte mit hoher Wärmeentwicklung. | Anspruchsvolle Prozessorkühlung, Grafikprozessoren, spezialisierte industrielle Kühlung. |
| Effizienz bei passiver Kühlung | Mittel | Mittel bis gut | Gering (benötigt aktiven Luftstrom) | Gut bis sehr gut |
| Luftdurchsatz | Standard | Optimiert | Hoch | Kann eingeschränkt sein durch Lamellendichte |
| Gewicht | Leicht bis mittel | Mittel | Mittel | Kann durch Lamellen etwas höher sein |
| Fertigungskomplexität | Niedrig | Mittel | Mittel bis hoch | Hoch |
| Kostenfaktor | Niedrig | Mittel | Mittel bis hoch | Hoch |
Branchenspezifische Expertise und technologische Einblicke
Die Entwicklung von Kühlkörpern ist ein spezialisiertes Feld, das tiefes Verständnis von Thermodynamik, Materialwissenschaften und Fertigungstechniken erfordert. Bei Lan.de legen wir Wert auf Produkte, die nicht nur den Anforderungen entsprechen, sondern auch zukunftsorientierte Technologien berücksichtigen. So gewinnen beispielsweise Kühlkörper mit optimierten Mikro- oder Nano-Strukturen zunehmend an Bedeutung, um die Wärmeübertragung auf molekularer Ebene zu verbessern. Auch der Einsatz von Phasenwechselmaterialien (PCMs) in Kombination mit Kühlkörpern wird erforscht, um transient auftretende Wärmepeaks besser zu bewältigen.
Für sicherheitskritische Anwendungen, wie sie in der Medizintechnik oder Luft- und Raumfahrt vorkommen, sind oft spezielle Zertifizierungen und Materialqualitäten (z.B. gemäß MIL-Standards oder bestimmten ISO-Normen für Wärmemanagement in elektronischen Geräten) erforderlich. Die Auswahl von Aluminiumlegierungen, die eine hohe Korrosionsbeständigkeit aufweisen (z.B. Legierungen nach EN 573-3), ist ebenfalls ein wichtiger Aspekt. Für eine optimale thermische Anbindung sind häufig Wärmeleitpasten oder Wärmeleitpads der Marken Arctic, Noctua oder Thermal Grizzly unerlässlich, um den thermischen Übergangswiderstand zwischen der Komponente und dem Kühlkörper auf ein Minimum zu reduzieren.
Die Effizienz eines Kühlkörpers kann auch durch die Anordnung im Gehäuse beeinflusst werden. Eine gezielte Luftführung (z.B. durch den Einsatz von Kanalisierungsblechen oder speziellen Gehäusedesigns) kann den Luftstrom lenken und die Kühlleistung weiter steigern. Dies ist besonders relevant in dicht bestückten Systemen wie Server-Racks oder kompakten Industrie-PCs.
FAQ – Häufig gestellte Fragen zu U-Kühlkörper
Was ist der Unterschied zwischen einem U-Kühlkörper und einem Standard-Flachkühlkörper?
Der Hauptunterschied liegt in der Form und der damit verbundenen Oberflächenvergrößerung und Luftführung. Ein U-Kühlkörper verfügt über eine Kanalstruktur, die eine effektivere Ableitung der Wärme an die Umgebungsluft ermöglicht, insbesondere wenn ein Luftstrom durch die Kanäle geleitet wird. Standard-Flachkühlkörper bieten oft eine geringere Oberfläche und sind primär für weniger anspruchsvolle Kühlaufgaben oder für passive Kühlung in Umgebungen mit sehr gutem natürlichen Luftzug ausgelegt.
Benötige ich für jeden U-Kühlkörper einen Lüfter?
Nicht unbedingt. Viele U-Kühlkörper sind für passive Kühlung konzipiert, bei der die natürliche Konvektion ausreicht, um die Wärme abzuführen. Sobald jedoch die thermische Last steigt oder die Umgebungsbedingungen weniger günstig sind, wird die Integration eines Lüfters für eine forcierte Konvektion empfohlen, um die Kühlleistung signifikant zu erhöhen. Unsere Produktbeschreibungen geben Auskunft darüber, ob ein Lüfter empfohlen wird oder ob der Kühlkörper speziell für den Lüfterbetrieb ausgelegt ist.
Welches Material ist besser für U-Kühlkörper: Aluminium oder Kupfer?
Beide Materialien haben ihre Vor- und Nachteile. Kupfer bietet eine höhere Wärmeleitfähigkeit, ist aber auch deutlich schwerer und teurer. Aluminium ist leichter, kostengünstiger und bietet dennoch eine sehr gute Kühlleistung, weshalb es für die meisten Anwendungen die bevorzugte Wahl ist. Für absolute Spitzenanwendungen, bei denen jede Zehntel-Grad-Celsius zählt, kann Kupfer die bessere Wahl sein. Für die meisten gängigen Anwendungen in Elektronik und IT-Bereichen ist Aluminium jedoch eine exzellente und kosteneffiziente Lösung.
Wie montiere ich einen U-Kühlkörper korrekt?
Die korrekte Montage ist entscheidend für die Wärmeübertragung. Zuerst sollte die Kontaktfläche des Kühlkörpers und der zu kühlenden Komponente gereinigt werden. Anschließend wird eine dünne, gleichmäßige Schicht Wärmeleitpaste oder ein Wärmeleitpad auf die Komponente oder den Kühlkörper aufgetragen. Der Kühlkörper wird dann fest auf die Komponente gedrückt und mit den vorgesehenen Befestigungselementen (Schrauben, Clips) fixiert, sodass ein gleichmäßiger Anpressdruck gewährleistet ist, aber die Komponente nicht beschädigt wird.
Was bedeutet der thermische Widerstand (Rth) und wie wähle ich ihn aus?
Der thermische Widerstand (Rth) beschreibt, wie viel Temperaturanstieg pro Watt zugeführter Leistung auftritt. Ein niedrigerer Wert bedeutet eine bessere Kühlleistung. Wenn eine Komponente beispielsweise 100 Watt Wärme erzeugt und der Kühlkörper einen Rth von 1 K/W hat, wird sich die Temperatur des Kühlkörpers um 100°C über die Umgebungstemperatur erhöhen. Sie sollten einen Kühlkörper mit einem Rth-Wert auswählen, der sicherstellt, dass die maximale Betriebstemperatur der zu kühlenden Komponente nicht überschritten wird, unter Berücksichtigung der maximalen Umgebungstemperatur und der Wärmeleistung.
Sind U-Kühlkörper für alle Arten von elektronischen Bauteilen geeignet?
U-Kühlkörper sind primär für Bauteile konzipiert, die eine signifikante Wärmemenge abgeben und eine gerichtete Wärmeableitung erfordern. Dazu gehören Prozessoren, Grafikkarten, Leistungstransistoren, ICs in Leistungselektronik und Verstärkerchips. Für sehr kleine oder Komponenten mit geringer Verlustleistung sind oft kleinere Kühlkörper oder andere Kühlmethoden ausreichend. Die Form und Größe des U-Kühlkörpers muss immer auf die spezifische Komponente und die Platzverhältnisse im Gerät abgestimmt sein.
Welche Rolle spielen Normen und Zertifizierungen bei der Auswahl von U-Kühlkörpern?
In bestimmten Branchen wie der Medizintechnik, Luftfahrt, Automobilindustrie oder im militärischen Bereich spielen Normen eine entscheidende Rolle. Diese können Anforderungen an Materialien, Fertigungstoleranzen, Umwelteinflüsse (Temperatur, Feuchtigkeit, Vibrationen) und die Zuverlässigkeit festlegen. Zertifizierungen bestätigen, dass ein Kühlkörper diesen anspruchsvollen Standards entspricht. Auch für allgemeine elektronische Geräte sind Normen wie die IEC 60068-Reihe für Umwelttests relevant, um die Robustheit der Kühlkörperlösung zu gewährleisten.
