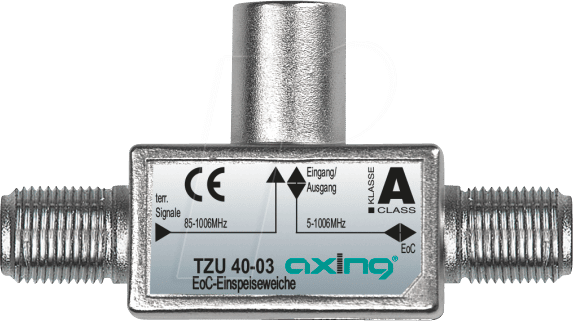

TZU 40-03 – EoC-Einspeiseweiche: Optimale Signalintegrität für anspruchsvolle Netzwerke
Die TZU 40-03 EoC-Einspeiseweiche ist die essenzielle Komponente für Systemintegratoren und Netzwerktechniker, die eine zuverlässige und störungsfreie Einspeisung von über Koaxialkabel (EoC – Ethernet over Coax) in bestehende oder neu zu schaffende Netzwerkinfrastrukturen benötigen. Dieses Präzisionsgerät adressiert die Herausforderung, Ethernet-Daten effizient und mit hoher Signalqualität über Koaxialleitungen zu transportieren, ohne die Integrität des bestehenden Antennen- oder Kabelfernsehsignals zu beeinträchtigen. Für Installationen in Mehrfamilienhäusern, Hotels oder gewerblichen Objekten, bei denen eine flexible Netzwerkerweiterung ohne aufwändige Neuverkabelung gefordert ist, bietet die TZU 40-03 die überlegene Lösung.
Maximale Leistung durch intelligente Signalaufteilung
Herkömmliche Lösungen zur Netzwerkintegration über Koaxialkabel leiden oft unter Signalverlusten, Interferenzen und unzureichender Bandbreitenverwaltung. Die TZU 40-03 EoC-Einspeiseweiche wurde konzipiert, um diese Schwachstellen durch eine fortschrittliche Schaltungstechnologie zu überwinden. Durch die präzise Trennung und Kombination von Hochfrequenzsignalen (HF) und Ethernet-Datenströmen auf dem Koaxialkabel wird eine maximale Signalintegrität gewährleistet. Dies resultiert in einer stabilen und leistungsfähigen Datenübertragung, die für anspruchsvolle Anwendungen wie hochauflösendes Streaming, VoIP oder die Vernetzung von IoT-Geräten unerlässlich ist. Die proprietäre Filtertechnologie minimiert unerwünschte Nebenwirkungen wie Rückreflexionen und spektrale Überschneidungen, was sie zur überlegenen Wahl gegenüber einfacheren Weichen macht.
Hervorragende Konnektivität und Flexibilität
Die TZU 40-03 zeichnet sich durch ihre herausragende Anschlussvielfalt und Installationsfreundlichkeit aus. Sie integriert nahtlos bestehende HF-Netzwerke mit neuen Ethernet-Infrastrukturen und ermöglicht so eine kosteneffiziente und schnelle Bereitstellung von Breitbanddiensten. Die durchgängige Kompatibilität mit gängigen EoC-Standards und Koaxialkabeltypen unterstreicht ihre Vielseitigkeit.
- Hohe Bandbreitenkapazität: Unterstützt die Übertragung hoher Datenraten für anspruchsvolle Netzwerkapplikationen.
- Störungsfreie Signalübertragung: Fortgeschrittene Filterung schützt vor unerwünschten Interferenzen und Signalverlusten.
- Einfache Integration: Ermöglicht die Nutzung bestehender Koaxialkabelnetze für die Datenübertragung.
- Robustes Design: Gefertigt für Langlebigkeit und zuverlässigen Betrieb in professionellen Umgebungen.
- Skalierbarkeit: Ideal für den Einsatz in kleinen bis großen Netzwerken und Gebäudekomplexen.
- Zukunftssicherheit: Entspricht aktuellen und zukünftigen Anforderungen an Netzwerkgeschwindigkeiten.
Technische Spezifikationen im Detail
Die TZU 40-03 EoC-Einspeiseweiche ist das Ergebnis präziser Ingenieurskunst und optimiert für höchste Leistung in professionellen Netzwerkumgebungen. Ihre Konstruktion und die verwendeten Komponenten sind auf Langlebigkeit und maximale Signalreinheit ausgelegt.
| Merkmal | Spezifikation/Qualitativer Vorteil |
|---|---|
| Frequenzbereich (HF-Signal) | 47-862 MHz (Standard-Kabelfernsehfrequenzen), gewährleistet Kompatibilität mit bestehenden Terrestrik- und Kabel-TV-Signalen. |
| Frequenzbereich (EoC-Signal) | 950-2300 MHz (typisch für professionelle EoC-Systeme), ermöglicht dedizierte Bandbreite für Datenübertragung. |
| Einspeisedämpfung (HF) | < 1 dB, minimale Beeinträchtigung des terrestrischen und terrestrisch-empfangbaren terrestrischen Fernsehens. |
| Durchgangsdämpfung (EoC) | < 2 dB, sorgt für eine starke Signalstärke des Ethernet-Signals am Empfangspunkt. |
| Rückflussdämpfung | > 14 dB (HF & EoC), reduziert Signalreflexionen und verbessert die Signalqualität. |
| Entkopplung (HF-EoC) | > 30 dB, optimale Trennung der beiden Signalarten zur Vermeidung von Interferenzen. |
| Anschlusstyp | IEC-Stecker (male/female) für HF-Signale, F-Stecker für EoC-Signale. Standardisierte Anschlüsse für einfache Installation. |
| Gehäusematerial | Verzinktes Stahlblech mit Pulverbeschichtung, robust und langlebig für den professionellen Einsatz. |
| Betriebstemperatur | -20°C bis +60°C, gewährleistet Funktionalität unter widrigen Umgebungsbedingungen. |
| Abmessungen | Kompakte Bauform zur einfachen Montage in Verteilerkästen oder an Wänden. |
| Anwendungsszenarien | EoC-Netzwerkintegration in Wohngebäuden, Hotels, Krankenhäusern, Bürokomplexen. Nachrüstung bestehender Kabelnetze. |
Optimale Anwendung und Installation
Die TZU 40-03 EoC-Einspeiseweiche ist speziell dafür entwickelt worden, die Vorteile von Koaxialkabel-Infrastrukturen für moderne Datennetze nutzbar zu machen. Ihre Installation ist denkbar einfach und erfordert keine komplexen Kenntnisse.
- Einspeisepunkt: Die Weiche wird in der Regel am Anfang des Koaxialkabelstrangs platziert, der sowohl für das Fernsehen als auch für die Datenübertragung genutzt werden soll. Hier werden das terrestrische/Kabelfernseh-Signal und das EoC-Signal eingespeist.
- Trennung und Kombination: Die TZU 40-03 trennt das HF-Signal vom EoC-Signal und führt beide auf den Koaxialkabelstrang. Am Zielort (z.B. in der Wohnung) kommt eine entsprechende EoC-Abzweigdose oder ein EoC-Modem zum Einsatz, das die Signale wieder trennt und das Ethernet-Signal für den Endverbraucher bereitstellt.
- Kompatibilität: Die Weiche ist so konzipiert, dass sie mit einer Vielzahl von EoC-Modems und -Standards kompatibel ist. Die eingespeisten HF-Frequenzen bleiben dabei vollständig erhalten, was den parallelen Betrieb von Fernsehempfang und Internetzugang ermöglicht.
- Störungsminimierung: Durch die gezielte Frequenzfilterung werden Interferenzen zwischen den verschiedenen Signalkomponenten minimiert. Dies sorgt für eine stabile und zuverlässige Performance, die für die heutigen Anforderungen an die Datenübertragung unerlässlich ist. Die Qualität der abgeschirmten Gehäusekonstruktion trägt zusätzlich zur Reduzierung externer Störeinflüsse bei.
- Flexible Einsatzmöglichkeiten: Ob in Mehrfamilienhäusern, wo nachträgliche Netzwerkverkabelung schwierig ist, oder in Hotels zur Bereitstellung von Internetzugang in jedem Zimmer – die TZU 40-03 bietet eine wirtschaftliche und effiziente Lösung. Sie eignet sich auch hervorragend für die Erweiterung bestehender Netzwerke oder für den Aufbau von temporären Netzwerken, bei denen eine schnelle Bereitstellung von Konnektivität gefordert ist.
Häufig gestellte Fragen zu TZU 40-03 – EoC-Einspeiseweiche
Was genau ist eine EoC-Einspeiseweiche und wozu dient sie?
Eine EoC-Einspeiseweiche wie die TZU 40-03 ist ein Netzwerkgerät, das dazu dient, Ethernet-Daten über bestehende Koaxialkabelnetze zu transportieren. Sie ermöglicht die gleichzeitige Nutzung des Koaxialkabels für traditionelle Rundfunksignale (Fernsehen) und für die moderne Datenübertragung (Internet, Netzwerke). Die Weiche trennt und kombiniert die verschiedenen Frequenzbereiche, sodass beide Signale ohne gegenseitige Störungen über dasselbe Kabel laufen können.
Kann ich die TZU 40-03 auch in meinem bestehenden Kabelfernsehnetz einsetzen?
Ja, das ist der primäre Einsatzzweck der TZU 40-03. Sie ist speziell dafür konzipiert, vorhandene Koaxialkabelnetze, die bereits für Kabelfernsehen genutzt werden, um eine Datenübertragung mittels EoC zu erweitern. Die HF-Frequenzen des Fernsehens werden durch die Weiche nicht beeinträchtigt.
Welche Bandbreiten kann ich mit der TZU 40-03 erwarten?
Die erreichbare Bandbreite hängt von mehreren Faktoren ab, einschließlich des verwendeten EoC-Standards, der Qualität des Koaxialkabels und der Gesamtdistanz. Die TZU 40-03 unterstützt jedoch die notwendige Signalaufbereitung, um hohe Bandbreiten zu ermöglichen, die typischerweise im Bereich von mehreren hundert Megabit pro Sekunde liegen, was für die meisten modernen Internetanwendungen ausreichend ist.
Benötige ich weitere Geräte neben der TZU 40-03 für die EoC-Installation?
Ja, Sie benötigen neben der TZU 40-03 Einspeiseweiche auch passende EoC-Modems. Diese werden am Ende des Koaxialkabels, also beim Endverbraucher (z.B. in der Wohnung), installiert und wandeln das EoC-Signal wieder in ein Ethernet-Signal um, das dann von Ihrem Router oder Computer genutzt werden kann. Zudem sind oft entsprechende Abzweigdosen nötig, die das HF-Signal für den Fernseher abgreifen.
Ist die Installation der TZU 40-03 kompliziert?
Nein, die Installation ist im Vergleich zu einer Neuverkabelung sehr unkompliziert. Die TZU 40-03 wird einfach in den Signalweg des Koaxialkabels integriert. Die Anschlüsse sind Standardanschlüsse, und die Funktionsweise beruht auf der passiven Aufteilung von Frequenzbereichen.
Welche Reichweite hat eine EoC-Verbindung mit der TZU 40-03?
Die maximale Reichweite einer EoC-Verbindung über Koaxialkabel kann mehrere hundert Meter betragen. Diese Reichweite kann jedoch durch Faktoren wie die Qualität des Kabels, die Anzahl der Abzweigungen und die verwendeten EoC-Modems beeinflusst werden. Die TZU 40-03 sorgt für eine optimale Signalstärke, um eine gute Reichweite zu unterstützen.
Ist die TZU 40-03 mit allen EoC-Systemen kompatibel?
Die TZU 40-03 ist mit den gängigsten EoC-Standards und Frequenzbereichen kompatibel, die in professionellen Installationen verwendet werden. Es ist jedoch immer ratsam, die Kompatibilität mit dem spezifischen EoC-Modem oder -System, das Sie einsetzen möchten, zu überprüfen, um eine optimale Leistung zu gewährleisten.
