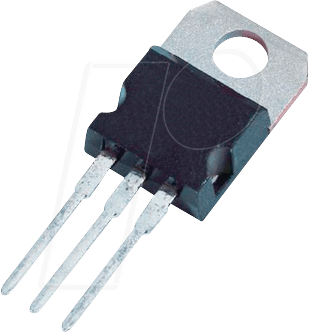

TYN 1012RG STM – Der Hochleistungs-Thyristor für anspruchsvolle Schaltanwendungen
Benötigen Sie eine zuverlässige und leistungsstarke Lösung für die Steuerung von Wechselstromkreisen, insbesondere in industriellen Anwendungen oder bei anspruchsvollen Stromversorgungen? Der TYN 1012RG STM Thyristor ist die ideale Wahl für Ingenieure, Techniker und Heimwerker, die eine robuste und präzise Schaltkomponente mit hoher Spannungsfestigkeit und Stromtragfähigkeit suchen, um Überlastungen zu vermeiden und die Lebensdauer ihrer Geräte zu verlängern.
Maximale Leistung und Zuverlässigkeit für Ihre Projekte
Der TYN 1012RG STM aus dem Hause STMicroelectronics setzt neue Maßstäbe in puncto Leistungsfähigkeit und Zuverlässigkeit. Seine herausragenden Spezifikationen machen ihn zu einer überlegenen Wahl gegenüber herkömmlichen Thyristoren, die oft an ihre Grenzen stoßen, wenn es um hohe Spannungen und Ströme geht. Mit einer beeindruckenden Sperrspannung von bis zu 1000 V und einer Dauerstrombelastbarkeit von 12 A (effektiv) bzw. 8 A (mit Kühlkörper) sowie einer Gate-Zündstromempfindlichkeit von nur 15 mA bietet dieser Thyristor eine außergewöhnliche Flexibilität und Sicherheit für eine Vielzahl von Anwendungen. Die TO-220-Bauform gewährleistet zudem eine effiziente Wärmeabfuhr, was für den stabilen Betrieb unter hoher Last unerlässlich ist.
Herausragende Merkmale des TYN 1012RG STM
- Höchste Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 1000 V eignet sich der TYN 1012RG STM für Netzspannungen bis zu 230 V AC plus Reserve und ist somit bestens für industrielle Umgebungen und anspruchsvolle Haushaltsanwendungen gerüstet.
- Hohe Stromtragfähigkeit: Der Thyristor kann kontinuierlich bis zu 12 A (effektiv) und bei entsprechender Kühlung bis zu 8 A schalten, was ihn für Motorsteuerungen, Lichtdimmer, Heizungsregelungen und Stromversorgungen prädestiniert.
- Sensitives Gate: Eine Gate-Zündstromanforderung von lediglich 15 mA ermöglicht die Ansteuerung mit geringen Steuerströmen, beispielsweise durch Mikrocontroller oder einfache Logikschaltungen, was die Systemintegration vereinfacht.
- Robuste TO-220-Bauform: Diese Standardbauform bietet eine gute thermische Anbindung und ermöglicht eine einfache Montage auf Kühlkörpern, was für die Langzeitstabilität und Überlastsicherheit entscheidend ist.
- Zuverlässige Schaltung: Als Silicon-Controlled Rectifier (SCR) ermöglicht der TYN 1012RG STM eine zuverlässige Einleitung von Stromflüssen und die Unterbrechung durch Nulldurchgang, was für viele Wechselstromanwendungen optimal ist.
- Breites Anwendungsspektrum: Von der Motorsteuerung in Industrieanlagen über die Regelung von Heizsystemen bis hin zu leistungsstarken Dimmern und unterbrechungsfreien Stromversorgungen (USVs) – dieser Thyristor meistert unterschiedlichste Herausforderungen.
Technische Spezifikationen im Detail
Der TYN 1012RG STM ist ein TRIAC, der präzise für die Steuerung von Wechselstrom in anspruchsvollen Umgebungen entwickelt wurde. Seine Hauptanwendung findet er in der Leistungssteuerung, wo eine hohe Schaltfrequenz und Zuverlässigkeit gefragt sind. Die Konstruktion ist auf Langlebigkeit und thermische Stabilität ausgelegt, um auch unter dauerhafter Belastung seine Leistung zu halten.
| Merkmal | Spezifikation |
|---|---|
| Typ | Thyristor (TRIAC) |
| Hersteller | STMicroelectronics |
| Modell | TYN 1012RG STM |
| Max. Sperrspannung (VDRM) | 1000 V |
| Max. Dauerstrom (IT(RMS)) | 12 A |
| Max. Einschaltstrom (ITSM) | 120 A (1 Zyklus) |
| Gate-Zündstrom (IGT) | 15 mA |
| Bauform | TO-220 |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Gehäusematerial | Kunststoff, flammhemmend gemäß UL94 V-0 |
| Isolation | Elektrisch isolierte Ausführung (bei entsprechender Variante) |
Anwendungsgebiete des TYN 1012RG STM
Die Vielseitigkeit des TYN 1012RG STM eröffnet zahlreiche Einsatzmöglichkeiten. Seine Fähigkeit, hohe Spannungen und Ströme sicher zu schalten, macht ihn zu einer ersten Wahl für:
- Industrielle Motorsteuerungen: Präzise Regelung von Drehzahl und Drehmoment in verschiedenen industriellen Antrieben.
- Heizungsregelungen: Steuerung von elektrischen Heizsystemen für eine effiziente und bedarfsgerechte Wärmeversorgung.
- Leistungsdimmer: Stufenlose Einstellung der Helligkeit von Hochleistungsbeleuchtung in kommerziellen und privaten Bereichen.
- Stromversorgungen: Als Teil von Schaltnetzteilen und Gleichrichterschaltungen zur Spannungs- und Stromregelung.
- Unterbrechungsfreie Stromversorgungen (USVs): Zuverlässige Umschaltung zwischen Netz- und Batteriebetrieb.
- Schweißgeräte: Steuerung von Stromstößen für präzise Schweißanwendungen.
- Ladegeräte: Regelung des Ladestroms für Batterien in verschiedenen Voltklassen.
Warum TYN 1012RG STM von Lan.de wählen?
Als führender Anbieter von Elektronik-, Technik- und IT-Produkten versteht Lan.de die Notwendigkeit, Komponenten von höchster Qualität anzubieten. Der TYN 1012RG STM wird direkt von STMicroelectronics bezogen, einem renommierten Hersteller von Halbleiterprodukten, der für seine Innovationskraft und Produktqualität bekannt ist. Durch den Kauf bei Lan.de profitieren Sie nicht nur von einem Top-Produkt, sondern auch von einer schnellen Lieferung, kompetenter Beratung und einem zuverlässigen Kundenservice. Unsere Expertise im Bereich der Elektronik garantiert, dass Sie die bestmögliche Lösung für Ihre spezifischen Anforderungen erhalten.
FAQ – Häufig gestellte Fragen zu TYN 1012RG STM – Thyristor, 1000 V, 12/8 A, 15mA, TO-220
Ist der TYN 1012RG STM für den Einsatz in Haushaltsgeräten geeignet?
Ja, der TYN 1012RG STM ist aufgrund seiner hohen Spannungsfestigkeit von 1000 V und der robusten Bauform hervorragend für anspruchsvolle Anwendungen in Haushaltsgeräten geeignet, wie z.B. leistungsstarke Kochplatten, Heizsysteme oder industrielle Küchengeräte. Die genaue Eignung hängt von den spezifischen Anforderungen der Anwendung und den geltenden Sicherheitsvorschriften ab.
Welche Art von Kühlung wird für den TYN 1012RG STM empfohlen?
Für Dauerströme nahe der Maximalgrenze von 12 A ist eine effektive Kühlung mittels eines Kühlkörpers zwingend erforderlich. Bei geringeren Lasten kann die Wärmeableitung durch die TO-220-Bauform selbst ausreichend sein, jedoch sollte stets die Verlustleistung und die zulässige Betriebstemperatur berücksichtigt werden. Ein gut dimensionierter Kühlkörper verlängert die Lebensdauer des Thyristors erheblich.
Kann der TYN 1012RG STM mit einem Mikrocontroller angesteuert werden?
Ja, mit einer Gate-Zündstromanforderung von nur 15 mA kann der TYN 1012RG STM problemlos mit einem Mikrocontroller angesteuert werden. Oft ist eine zusätzliche Treiberschaltung, z.B. mit einem Transistor oder einem Optokoppler, empfehlenswert, um die notwendige Stromverstärkung zu gewährleisten und den Mikrocontroller vor Spannungsspitzen zu schützen.
Was bedeutet die Angabe „12/8 A“ bei der Stromtragfähigkeit?
Die Angabe „12 A“ bezieht sich in der Regel auf den effektiven Dauerstrom (IT(RMS)) unter optimalen Kühlbedingungen, oft unter Annahme eines großflächigen Kühlkörpers. Die „8 A“ könnten sich auf eine spezifischere Bedingung beziehen, wie z.B. eine geringere thermische Anbindung oder eine andere Umgebungsbedingung, oder es handelt sich um einen Typ, der bei einer bestimmten Gehäusetemperatur 8A dauerhaft schalten kann, während er mit besserer Kühlung 12A verkraftet.
Ist der TYN 1012RG STM für den Einsatz in Gleichstromkreisen (DC) geeignet?
Nein, der TYN 1012RG STM ist primär für die Steuerung von Wechselstromkreisen (AC) konzipiert. TRIACs sind dafür bekannt, dass sie erst nach Nulldurchgang der Spannung abschalten. Für die Steuerung von Gleichstromkreisen werden typischerweise Transistoren (BJT, MOSFET) oder spezielle DC-Thyristoren (SCRs) verwendet, die ein separates Löschen des Stromflusses ermöglichen.
Welche Sicherheitsvorkehrungen sind beim Umgang mit dem TYN 1012RG STM zu beachten?
Beim Umgang mit dem TYN 1012RG STM und in allen Anwendungen, in denen dieser Thyristor zum Einsatz kommt, sind die üblichen Sicherheitsvorschriften für Arbeiten an elektrischen Anlagen strikt zu befolgen. Dies beinhaltet insbesondere das Arbeiten an spannungsfreien Schaltungen, die Verwendung geeigneter Schutzkleidung und die Sicherstellung einer fachgerechten Installation und Entsorgung. Die hohen Spannungen, die dieser Thyristor schalten kann, bergen erhebliche Gefahren.
Wie unterscheidet sich der TYN 1012RG STM von einem Standard-Thyristor (SCR)?
Ein Standard-Thyristor (SCR) leitet Strom nur in einer Richtung, ähnlich einer Diode, wird aber durch einen positiven Steuerimpuls am Gate eingeschaltet. Ein TRIAC wie der TYN 1012RG STM kann hingegen Strom in beiden Richtungen leiten und somit Wechselstromkreise steuern. Er kann sowohl durch positive als auch durch negative Gate-Impulse in beiden Halbwellen der Wechselspannung gezündet werden, was ihn für die Regelung von Wechselstrom deutlich vielseitiger macht.
