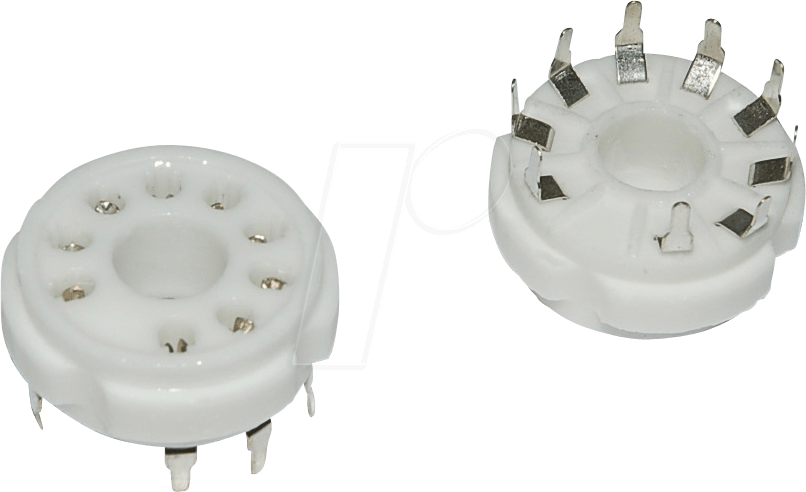

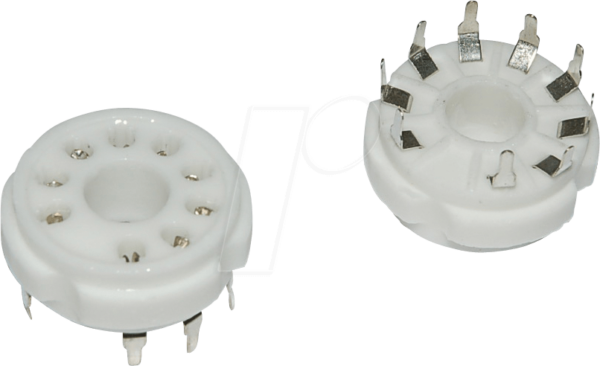

Zuverlässige Verbindung für anspruchsvolle Elektronikprojekte: TUBE S B9D – Röhrenfassung, B9D, 9-pol, Printmontage
Für Entwickler, Ingenieure und erfahrene Bastler, die eine robuste und präzise Lösung für die Aufnahme von 9-poligen Röhren in Printplatten benötigen, bietet die TUBE S B9D Röhrenfassung von Lan.de eine herausragende Wahl. Sie schließt die Lücke zwischen klassischer Röhrentechnologie und moderner Platinenfertigung und gewährleistet eine sichere und langlebige Verbindung für Ihre Elektronikprojekte, bei denen Zuverlässigkeit und Signalintegrität oberste Priorität haben.
Überlegene Konnektivität und Stabilität
Im Vergleich zu Standardlösungen, die oft Kompromisse bei Material oder Kontaktsicherheit eingehen, zeichnet sich die TUBE S B9D durch ihre spezifische Konstruktion für Printmontage aus. Dies minimiert Übergangswiderstände und verbessert die mechanische Stabilität, selbst unter Vibrationen oder thermischen Belastungen. Die 9-polige Konfiguration ermöglicht eine breite Anwendungspalette, von Audioverstärkern bis hin zu spezialisierten Messgeräten.
Präzise Fertigung für optimale Performance
Die TUBE S B9D Röhrenfassung ist speziell für die Direktmontage auf Leiterplatten (Printmontage) konzipiert. Dies vereinfacht den Aufbau komplexer Schaltungen erheblich und reduziert die Notwendigkeit von Verkabelung, was wiederum potenzielle Fehlerquellen minimiert und die Signalwege verkürzt. Die präzise gefertigten Kontakte gewährleisten einen optimalen Sitz der Röhre und somit eine zuverlässige elektrische Verbindung.
Vielfältige Einsatzmöglichkeiten in der Elektronik
Diese Röhrenfassung ist die ideale Wahl für eine Vielzahl von Anwendungen, bei denen die einzigartigen klanglichen Eigenschaften oder die Leistungsfähigkeit von Vakuumröhren genutzt werden sollen. Dazu gehören:
- Hochwertige Audio- und Hi-Fi-Verstärker
- Musikinstrumentenverstärker (Amps)
- Spezialisierte Mess- und Prüfgeräte
- Retro-Elektronikprojekte
- Industrielle Steuerungs- und Regelungstechnik
- Entwicklung von Prototypen mit Röhrenschaltungen
Hochwertige Materialien für Langlebigkeit
Die Auswahl der Materialien ist entscheidend für die Performance und Lebensdauer einer Röhrenfassung. Die TUBE S B9D setzt auf Komponenten, die für ihre thermische Beständigkeit und hervorragenden elektrischen Isolationseigenschaften bekannt sind. Dies garantiert eine sichere Funktion auch bei erhöhten Temperaturen, die im Betrieb von Vakuumröhren üblich sind. Die robusten Anschlusspins sorgen für eine dauerhaft sichere Lötverbindung auf der Printplatte.
Technische Spezifikationen und Konstruktion
Die TUBE S B9D Röhrenfassung ist auf maximale Kompatibilität und einfache Integration ausgelegt. Ihr kompaktes Design und die standardisierten Pin-Abstände erleichtern die Platzierung auf Leiterplatten, selbst in dicht bestückten Gehäusen. Die Ausführung für Printmontage bedeutet, dass die Fassung direkt auf die Platine gelötet wird, was eine mechanisch stabile und elektrisch optimale Verbindung schafft.
Materialien und Konstruktionsdetails
Die Gehäuse der TUBE S B9D Röhrenfassung sind typischerweise aus einem hitzebeständigen und elektrisch isolierenden Material gefertigt, das den hohen Betriebstemperaturen von Vakuumröhren standhält. Die Pins sind aus einer leitfähigen Legierung gefertigt, die eine geringe Übergangsimpedanz gewährleistet und Korrosion widersteht. Die stabile Konstruktion schützt die Röhrenkontakte und verhindert Brüche oder Verformungen während des Einsetzens oder Entfernens der Röhre.
Elektrische Eigenschaften
Die primäre Funktion der Röhrenfassung ist die Gewährleistung einer zuverlässigen elektrischen Verbindung zwischen den Anschlusspunkten der Vakuumröhre und der Leiterplatte. Die TUBE S B9D ist darauf ausgelegt, die Signalintegrität zu maximieren, indem sie parasitäre Kapazitäten und Induktivitäten minimiert. Dies ist besonders wichtig in Hochfrequenz- oder empfindlichen Audioschaltungen.
Produkt-Eigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ | Röhrenfassung B9D (Novalfassung) |
| Polanzahl | 9-polig |
| Montageart | Printmontage (direkt auf Leiterplatte) |
| Material Gehäuse | Hochtemperatur- und isolierendes Kunststoffmaterial (z.B. Bakelit oder ähnliche duroplastische Polymere) für hohe thermische und elektrische Stabilität. |
| Material Kontakte | Hochleitfähige Metalllegierung, oft mit galvanischer Beschichtung (z.B. Zinn, Silber) zur Korrosionsbeständigkeit und optimierten Leitfähigkeit. |
| Design-Merkmale | Optimierte Pin-Geometrie für sicheren Sitz der Röhrenkontakte und stabile Lötverbindung. Kompakte Bauweise für effiziente Platinenbestückung. Integrierte Befestigungslöcher oder Clips (je nach spezifischem Design) zur zusätzlichen mechanischen Fixierung auf der Platine. |
| Elektrische Isolation | Hohe Durchschlagsfestigkeit des Gehäusematerials, um Spannungsdurchschläge zwischen den Pins zu verhindern. |
| Temperaturbereich | Ausgelegt für den Betriebstemperaturbereich, der für die angestrebten Röhrentypen typisch ist, typischerweise bis 150°C oder höher für das Gehäuse. |
| Mechanische Stabilität | Robuste Konstruktion, die Vibrationen und mechanische Belastungen standhält, um eine sichere und dauerhafte Verbindung zu gewährleisten. |
Langzeitstabilität und Zuverlässigkeit
Die TUBE S B9D Röhrenfassung ist nicht nur für die Erstinstallation gedacht, sondern auch für die Langlebigkeit Ihrer Geräte. Die sorgfältige Auswahl der Materialien und die präzise Fertigung minimieren das Risiko von Kontaktproblemen oder Ermüdung über die Zeit. Dies ist ein entscheidender Faktor für professionelle Anwendungen und für Liebhaber von Audiogeräten, die Wert auf gleichbleibende Klangqualität legen.
Optimierung für die Platinenfertigung
Die Printmontage-Ausführung vereinfacht den Produktionsprozess erheblich. Anstatt separate Sockel mit Kabelverbindungen zu verwenden, wird die Röhrenfassung direkt auf die Leiterplatte gelötet. Dies spart nicht nur Kosten und Zeit bei der Montage, sondern verbessert auch die Signalqualität durch kürzere Signalwege und weniger potenzielle Fehlerquellen. Die robuste Befestigung sorgt dafür, dass die Fassung auch nach häufigem Röhrenwechsel stabil auf der Platine verbleibt.
Technische Präzision für anspruchsvolle Schaltungen
In der Welt der Elektronik, insbesondere bei Röhrenschaltungen, sind Details entscheidend. Die TUBE S B9D Röhrenfassung liefert die benötigte Präzision. Die genaue Passform der Pins für die Röhrenkontakte verhindert lose Verbindungen und Signalverluste. Die hohe Isolationsfähigkeit des Materials schützt vor unerwünschten Überschlägen, was für die Zuverlässigkeit und Sicherheit Ihrer Schaltung von immenser Bedeutung ist.
FAQ – Häufig gestellte Fragen zu TUBE S B9D – Röhrenfassung, B9D, 9-pol, Printmontage
Was ist der Hauptvorteil der Printmontage-Ausführung?
Die Printmontage-Ausführung ermöglicht eine direkte und feste Verbindung der Röhrenfassung auf der Leiterplatte. Dies vereinfacht die Montage, reduziert die Anzahl der benötigten Komponenten und Kabel und verbessert die Signalintegrität durch kürzere Signalwege.
Für welche Art von Röhren ist die B9D-Fassung geeignet?
Die B9D-Fassung ist speziell für 9-polige Vakuumröhren, auch bekannt als Noval-Röhren, konzipiert. Diese finden sich in vielen klassischen Audio- und Elektronikanwendungen.
Welche Materialien werden typischerweise für diese Röhrenfassung verwendet?
Die Gehäuse bestehen in der Regel aus hitzebeständigen und elektrisch isolierenden Kunststoffen wie Bakelit oder ähnlichen duroplastischen Polymeren. Die Pins sind aus leitfähigen Metalllegierungen gefertigt, oft mit einer schützenden Beschichtung zur Korrosionsvermeidung.
Ist diese Röhrenfassung für hohe Temperaturen geeignet?
Ja, die TUBE S B9D Röhrenfassung ist aus Materialien gefertigt, die für die typischen Betriebstemperaturen von Vakuumröhren ausgelegt sind. Das Gehäusematerial gewährleistet eine hohe thermische und elektrische Stabilität.
Wie wird die mechanische Stabilität der Fassung auf der Leiterplatte gewährleistet?
Die Printmontage-Ausführung sorgt durch direkte Lötverbindungen für eine hohe mechanische Stabilität. Viele Modelle verfügen zusätzlich über Befestigungslöcher oder Clips, die eine zusätzliche Fixierung auf der Platine ermöglichen, um Vibrationen und Belastungen standzuhalten.
Kann ich diese Röhrenfassung für Audioprojekte verwenden?
Absolut. Die TUBE S B9D Röhrenfassung ist eine ausgezeichnete Wahl für hochwertige Audio- und Hi-Fi-Verstärker, bei denen eine klare und unverfälschte Signalübertragung essenziell ist. Die präzise Fertigung minimiert Übergangswiderstände und parasitäre Effekte.
Ist die Installation der TUBE S B9D für Hobby-Elektroniker einfach?
Ja, die Printmontage-Ausführung vereinfacht die Installation erheblich, da keine zusätzlichen Kabel oder Adapter benötigt werden. Grundlegende Lötkenntnisse sind für die sichere Befestigung auf der Leiterplatte erforderlich.
