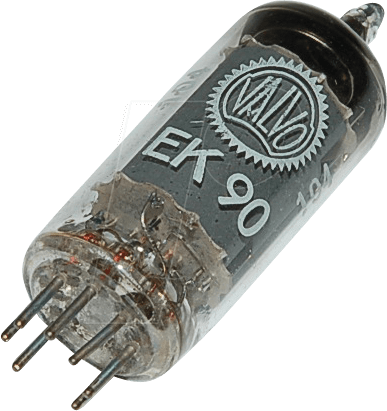

TUBE EK90 – Die Präzisions-Heptode für anspruchsvolle Anwendungen
Suchen Sie eine Elektronenröhre, die präzise Signalverarbeitung und herausragende Verstärkungsleistung in einem kompakten Format vereint? Die TUBE EK90 ist die ideale Lösung für Elektronik-Enthusiasten, Entwickler und Restauratoren von Vintage-Geräten, die auf höchste Zuverlässigkeit und exzellente akustische oder HF-Eigenschaften angewiesen sind. Diese Miniatur-Heptode wurde entwickelt, um Interferenzen zu minimieren und eine stabile Betriebsweise zu gewährleisten, selbst in anspruchsvollen Schaltungen.
Überlegene Leistung und Miniaturisierung: Das Alleinstellungsmerkmal der TUBE EK90
Im Gegensatz zu größeren oder weniger spezialisierten Röhren bietet die TUBE EK90 eine optimierte Konstruktion für geringe Abmessungen bei gleichbleibend hoher Leistung. Ihre Heptoden-Konfiguration ermöglicht eine effektive Steuerung des Elektronenstroms und eine hohe Verstärkung, was sie zur perfekten Wahl für Anwendungen macht, bei denen Platz begrenzt ist, aber keine Kompromisse bei der Signalqualität eingegangen werden sollen. Die präzise Abstimmung der Gitter und Elektroden minimiert unerwünschte Kapazitäten und erhöht die Grenzfrequenz für eine klare und unverfälschte Signalübertragung.
Optimale Ansteuerung und Betriebsspannung
Die TUBE EK90 ist für eine Betriebspannung von 6,3 Volt ausgelegt, was sie kompatibel mit einer Vielzahl von Stromversorgungen macht, insbesondere in älteren oder spezialisierten Audiogeräten. Diese Spannungsebene ermöglicht einen effizienten Betrieb und trägt zur Langlebigkeit der Röhre bei. Die 7-polige Fassung bietet eine robuste und zuverlässige Verbindung für eine stabile Signalübertragung und einfache Integration in bestehende Schaltungen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Röhrentyp | Heptode |
| Bezeichnung | TUBE EK90 |
| Bauform | Miniatur |
| Sockel/Anzahl der Pins | 7-polig |
| Anoden-Spannung (typisch) | Variabel, je nach Schaltungskonfiguration (typischerweise im Bereich von 100-250V für optimale Leistung) |
| Kathoden-Strom (typisch) | Abhängig von Gittervorspannung und Anodenspannung, optimiert für Heptoden-Betrieb |
| Heizspannung | 6,3 V |
| Anwendungsbereiche | HF-Verstärker, Mischschaltungen, ZF-Verstärker, Audio-Vorverstärker, Signalgeneratoren, Messgeräte |
| Elektronenfluss-Steuerung | Effiziente Kontrolle durch Gitteranordnung, ideal für variable Verstärkung |
| Material & Haptik | Hochwertiges Glasgehäuse für optimale Vakuumhaltung und mechanische Stabilität, präzise gefertigte interne Elektroden für reproduzierbare elektrische Eigenschaften. |
| Design-Merkmale | Kompakte Bauform ermöglicht dichte Bestückung und geringen Platzbedarf in Geräten. Optimierte interne Struktur zur Minimierung von Streukapazitäten und parasitären Effekten. |
| Herkunft & Fertigung | Gefertigt unter strengen Qualitätskontrollen, um höchste Zuverlässigkeit und Leistung zu gewährleisten. Spezifische Produktionsdetails (z.B. Land) sind oft proprietär, Fokus liegt auf der technischen Spezifikation und Performance. |
Vorteile der TUBE EK90 für Ihre Schaltung
- Hohe Verstärkung: Die Heptoden-Konfiguration ermöglicht eine signifikante Verstärkung von Signalen.
- Präzise Signalverarbeitung: Minimale Verzerrungen und Rauschen für eine unverfälschte Signalwiedergabe.
- Kompakte Bauform: Ideal für platzkritische Anwendungen und miniaturisierte Designs.
- Stabile Betriebsweise: Zuverlässiger Betrieb durch hochwertige Materialien und präzise Fertigung.
- Vielseitige Anwendung: Geeignet für eine breite Palette von HF- und NF-Anwendungen.
- Niedrige Heizspannung: Kompatibilität mit 6,3 V Spannungsversorgungen, oft Standard in älterer Elektronik.
- Effiziente Gittersteuerung: Ermöglicht feine Anpassungen der Verstärkung und Schaltungsdynamik.
Anwendungsbereiche der TUBE EK90
Die TUBE EK90 eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen präzise Signalverstärkung und -formung erforderlich sind. Dazu gehören:
- HF-Technik: Als Verstärker- oder Mischröhre in Kurzwellenempfängern, Sendern und Frequenzumsetzern. Ihre hohe Grenzfrequenz und geringen parasitären Kapazitäten sind hier von entscheidendem Vorteil.
- Audio-Elektronik: In Vorverstärkern oder als Treiberstufe, um Audiosignale mit einer warmen, charakteristischen Klangfarbe zu verstärken. Die Heptoden-Charakteristik ermöglicht eine kontrollierte Ansteuerung und kann zu einem ausgewogenen Frequenzgang beitragen.
- Messtechnik: In Oszilloskopen, Signalgeneratoren und anderen Messinstrumenten, wo exakte Signalverarbeitung und geringes Rauschen unerlässlich sind.
- Schaltungsrestauration: Als originalgetreuer Ersatz für Röhren in Vintage-Radios, Verstärkern und anderem historischen Equipment.
- Entwicklungsboards: Zur Erprobung neuer Schaltungskonzepte und zum Experimentieren mit Röhrenschaltungen, bei denen Flexibilität und Leistung im Vordergrund stehen.
Die Vorteile der Heptoden-Konstruktion
Als Heptode verfügt die TUBE EK90 über fünf Elektroden: Kathode, Steuergitter (G1), Schirmgitter (G2), Bremsgitter (G3) und Anode. Das zusätzliche Schirmgitter (G2) zwischen Steuergitter und Anode spielt eine entscheidende Rolle für die Leistung. Es wird typischerweise auf einem positiven Potenzial gehalten, was die Anziehung von Elektronen zur Anode verstärkt und gleichzeitig die parasitäre Kapazität zwischen Steuergitter und Anode (Cag) signifikant reduziert. Dies führt zu einer höheren Verstärkung und einer verbesserten Hochfrequenzleistung, da Rückkopplungseffekte unterdrückt werden.
Das Bremsgitter (G3) wird verwendet, um den Elektronenfluss zu steuern und die Sekundäremission von der Anode zu unterdrücken. Diese Konfiguration macht die Heptode zu einer äußerst vielseitigen Röhre, die sich für lineare Verstärkung und auch für Anwendungen eignet, die eine fein abgestimmte Steuerung des Stromflusses erfordern.
Qualität und Zuverlässigkeit
Die TUBE EK90 wird mit dem Anspruch auf höchste Qualität gefertigt. Die Auswahl der Materialien und die Präzision der Fertigungsprozesse sind entscheidend für die Zuverlässigkeit und Langlebigkeit der Röhre. Jede Röhre durchläuft strenge Qualitätskontrollen, um sicherzustellen, dass sie den Spezifikationen entspricht und eine optimale Leistung in Ihrer Schaltung erbringt. Die sorgfältige Konstruktion minimiert das Risiko von Ausfällen und gewährleistet eine konsistente Performance über die Lebensdauer der Röhre.
FAQ – Häufig gestellte Fragen zu TUBE EK90 – Elektronenröhre, Heptode, Miniatur, 7-pol, 6,3 V
Was ist eine Heptode und wie unterscheidet sie sich von anderen Röhrentypen?
Eine Heptode ist eine Elektronenröhre mit fünf Elektroden: Kathode, zwei Steuergitter (oft als Steuer- und Schirmgitter bezeichnet), Bremsgitter und Anode. Im Vergleich zu Trioden (drei Elektroden) oder Pentoden (fünf Elektroden mit spezifischer Anordnung) bietet die Heptoden-Konfiguration oft eine verbesserte Verstärkungsfähigkeit und eine bessere Unterdrückung von parasitären Kapazitäten, insbesondere bei höheren Frequenzen. Die zusätzliche Gitteranordnung ermöglicht eine präzisere Steuerung des Elektronenstroms.
Für welche spezifischen Anwendungen ist die TUBE EK90 besonders gut geeignet?
Die TUBE EK90 ist ideal für Anwendungen, die eine hohe Verstärkung, geringe Verzerrungen und kompakte Abmessungen erfordern. Dazu gehören HF-Verstärker und Mischschaltungen in Funkgeräten, ZF-Verstärker in Empfängern, Vorverstärker-Stufen in Audiogeräten sowie präzise Signalgeneratoren und Messgeräte. Ihre 6,3V Heizspannung macht sie zudem zu einer perfekten Wahl für die Restaurierung von Vintage-Geräten.
Wie wird die Betriebstemperatur der TUBE EK90 beeinflusst?
Die Betriebstemperatur einer Elektronenröhre hängt von ihrer Leistung, der Bauform und der Kühlung ab. Die TUBE EK90 ist als Miniaturröhre konzipiert, was bedeutet, dass sie im Vergleich zu größeren Röhren tendenziell weniger Wärme entwickelt. Bei normalem Betrieb, innerhalb der spezifizierten Parameter, sollte die Temperatur handhabbar sein. Eine gute Belüftung des Gehäuses, in dem die Röhre verbaut ist, ist jedoch stets empfehlenswert, um eine optimale Lebensdauer zu gewährleisten.
Was bedeutet die Angabe 7-polig für die TUBE EK90?
Die Angabe 7-polig bezieht sich auf die Anzahl der Anschlüsse (Pins), die aus der Röhre herausführen und in eine passende Röhrenfassung gesteckt werden. Jeder Pin hat eine spezifische Funktion, wie z.B. Verbindung zur Kathode, den Gittern oder der Anode, sowie zum Heizsystem. Eine 7-polige Fassung ist für diesen speziellen Röhrentyp ausgelegt und gewährleistet eine sichere und korrekte elektrische Verbindung.
Sind die elektrischen Eigenschaften der TUBE EK90 mit anderen Röhren vergleichbar?
Die TUBE EK90 hat spezifische elektrische Eigenschaften, die sich aus ihrer Heptoden-Konfiguration, der Miniaturisierung und der sorgfältigen Fertigung ergeben. Sie ist nicht direkt mit allen anderen Röhrenklassen identisch. Ihre charakteristischen Werte für Verstärkung, Steilheit, Innenwiderstand und Grenzfrequenz sind für ihre jeweilige Anwendung optimiert. Es ist wichtig, die technischen Datenblätter zu konsultieren, um genaue Vergleiche mit anderen Röhrentypen ziehen zu können.
Wie lange ist die erwartete Lebensdauer einer TUBE EK90?
Die Lebensdauer einer Elektronenröhre wird durch verschiedene Faktoren beeinflusst, darunter die Betriebsbedingungen (Spannungen, Ströme), die Qualität der Spannungsversorgung, die Betriebstemperatur und die Anzahl der Ein- und Ausschaltzyklen. Unter normalen Betriebsbedingungen und innerhalb der empfohlenen Parameter kann die TUBE EK90 eine Lebensdauer von mehreren tausend Stunden erreichen. Eine sorgfältige Behandlung und die Einhaltung der technischen Spezifikationen sind entscheidend für eine lange Lebensdauer.
Kann die TUBE EK90 als Ersatz für andere Röhren verwendet werden, auch wenn die Pin-Anzahl gleich ist?
Obwohl die Pin-Anzahl (7-polig) eine mechanische Kompatibilität sicherstellt, ist ein direkter elektrischer Ersatz nicht immer gewährleistet. Unterschiedliche Röhrentypen, selbst mit gleicher Pin-Anzahl, können stark abweichende elektrische Eigenschaften (z.B. Gitterkonfiguration, Spannungswerte, Verstärkung) aufweisen. Es ist unerlässlich, die genauen elektrischen Spezifikationen der TUBE EK90 mit denen der zu ersetzenden Röhre zu vergleichen und sicherzustellen, dass die Schaltung für den Betrieb mit der TUBE EK90 ausgelegt ist oder angepasst werden kann.
