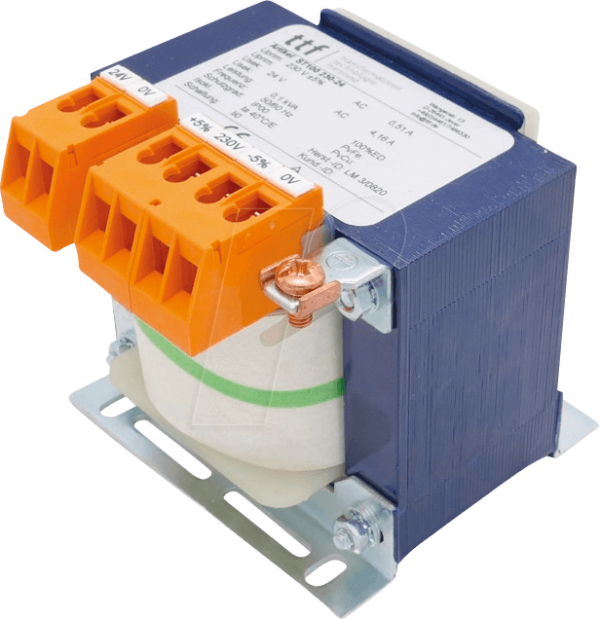

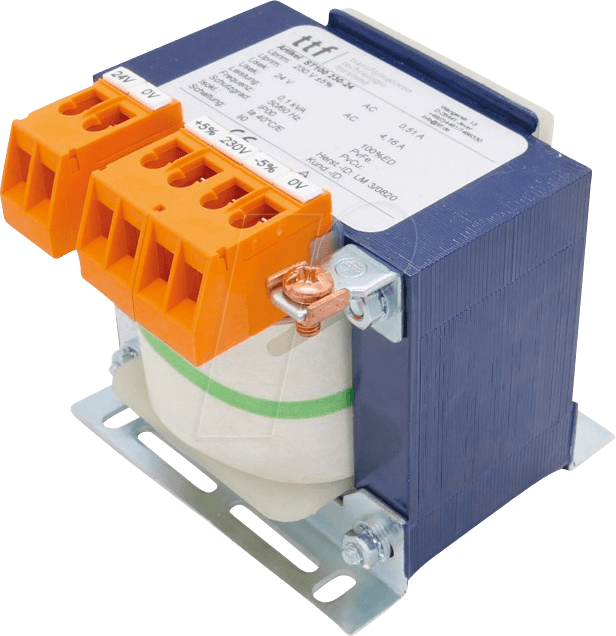

TTF STE 100/24 – Steuertransformator: Präzise Energieversorgung für anspruchsvolle Anwendungen
Sie suchen eine zuverlässige und sichere Lösung zur Umwandlung von Netzspannung in eine niedrigere Betriebsspannung für Ihre Steuerungs-, Automatisierungs- oder Niedervoltbeleuchtungssysteme? Der TTF STE 100/24 Steuertransformator mit einer Leistung von 100VA und einer Primärspannung von 230V, die auf 24V sekundärseitig umgewandelt wird, ist die ideale Wahl für Elektriker, Ingenieure und anspruchsvolle Heimwerker, die Wert auf Stabilität, Sicherheit und Langlebigkeit legen.
Maximale Effizienz und Sicherheit durch hochwertige Bauweise
Der TTF STE 100/24 Steuertransformator setzt Maßstäbe in puncto Leistung und Zuverlässigkeit. Durch den Einsatz hochwertiger Materialien und eine sorgfältige Fertigung wird eine effiziente Energieumwandlung bei gleichzeitiger Minimierung von Energieverlusten gewährleistet. Dies macht ihn zur überlegenen Wahl gegenüber Standardlösungen, die oft Kompromisse bei Materialqualität oder Fertigungspräzision eingehen müssen. Die integrierten Schutzmechanismen sorgen für einen sicheren Betrieb, selbst unter anspruchsvollen Umgebungsbedingungen.
Vorteile des TTF STE 100/24 Steuertransformators
- Zuverlässige Spannungsreduktion: Konvertiert sicher 230V Netzspannung auf stabile 24V für den Betrieb von Steuergeräten, Relais, Sensoren oder Niedervoltbeleuchtung.
- Hohe Leistungsreserve: Mit 100VA Leistung bietet der Transformator ausreichend Kapazität für diverse Steuerungsanwendungen, ohne an seine Grenzen zu stoßen.
- Robuste Konstruktion: Gefertigt für Langlebigkeit und den Einsatz in industriellen oder anspruchsvollen Umgebungen.
- Energieeffizienz: Minimiert Energieverluste während der Spannungsreduktion, was sich positiv auf Ihre Betriebskosten auswirkt.
- Sicherer Betrieb: Ausgestattet mit umfassenden Schutzfunktionen zum Schutz des Transformators und der angeschlossenen Geräte.
- Einfache Integration: Standardisierte Anschlüsse und kompakte Bauform ermöglichen eine problemlose Installation in Schaltschränken oder Anlagen.
- Vielseitige Einsatzmöglichkeiten: Perfekt geeignet für Automatisierungstechnik, Gebäudesteuerung, Maschinenbau, Niedervolt-Lichtsysteme und vieles mehr.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | TTF |
| Modell | STE 100/24 |
| Typ | Steuertransformator |
| Leistung (VA) | 100 |
| Primärspannung (V) | 230 |
| Sekundärspannung (V) | 24 |
| Frequenz (Hz) | 50/60 (typisch für Europa) |
| Schutzart (IP) | IP20 (Schutz gegen feste Fremdkörper > 12,5 mm, kein Schutz gegen Wasser) |
| Schutzklasse | I (Schutzleiteranschluss erforderlich) |
| Überlastschutz | Optional integrierbar oder durch externe Sicherungen realisierbar (abhängig von der spezifischen Ausführung) |
| Isolationsklasse | B (Max. zulässige Betriebstemperatur des Wicklungsmaterials: 130°C) |
| Betriebstemperaturbereich (°C) | -20 bis +40 (typischer Bereich für Transformatoren dieser Art) |
| Gehäusematerial | Hochwertige Kunststoffe und Metalle für Langlebigkeit und elektrische Sicherheit |
| Montageart | Reihenmontage auf Hutschiene (35mm) |
| Anschlussart | Schraubklemmen für sichere und dauerhafte Verbindungen |
Anwendungsgebiete: Wo der TTF STE 100/24 überzeugt
Der TTF STE 100/24 Steuertransformator ist ein unverzichtbares Bauteil in einer Vielzahl von elektrischen und elektronischen Systemen. Seine Fähigkeit, eine sichere Niederspannung von 24V aus dem öffentlichen Stromnetz bereitzustellen, macht ihn zur perfekten Wahl für:
- Industrielle Automatisierung: Versorgung von speicherprogrammierbaren Steuerungen (SPS), Relais, Schützen, Sensoren und Aktoren in Produktionsanlagen und Maschinensteuerungen. Die stabile Ausgangsspannung gewährleistet den zuverlässigen Betrieb kritischer Prozesssteuerungen.
- Gebäudeautomation: Ansteuerung von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimaanlagen (HLK), Sicherheitssystemen (z.B. Alarm- oder Zutrittskontrollsysteme) und anderen Steuerungsfunktionen in modernen Gebäuden.
- Schaltschrankbau: Als Standardkomponente für die Spannungsversorgung von Steuerungskomponenten in maßgeschneiderten Schaltschränken. Seine kompakte Bauform und die einfache Montage auf der Hutschiene ermöglichen eine platzsparende und übersichtliche Verdrahtung.
- Niedervolt-Beleuchtung: Sicherer Betrieb von 24V LED-Leuchten, Halogenstrahlern oder anderen Niedervoltlampen in Wohn-, Geschäfts- und Außenbereichen, wo Flexibilität und Sicherheit im Vordergrund stehen.
- Modellbau und Hobbyanwendungen: Stromversorgung für anspruchsvolle Modellbauprojekte, ferngesteuerte Fahrzeuge oder Experimentieraufbauten, die eine stabile und sichere Niederspannungsquelle erfordern.
- Test- und Prüfaufbauten: Einsatz in Laboren und Werkstätten zur Bereitstellung einer sicheren und konstanten Spannungsquelle für elektronische Prüfaufbauten und Prototypen.
Material und Verarbeitung für höchste Ansprüche
Die Langlebigkeit und Zuverlässigkeit des TTF STE 100/24 Steuertransformators basieren auf einer kompromisslosen Materialauswahl und präziser Verarbeitung. Der Kern besteht aus hochwertigen, isolierten Eisenblechen, die für minimale Hysterese- und Wirbelstromverluste optimiert sind, was zu einer hohen Energieeffizienz beiträgt. Die Wicklungen werden aus hochreinem Kupferdraht gefertigt und sind sorgfältig mit einer hitzebeständigen Isolierung versehen, die der Isolationsklasse B entspricht. Diese Klasse ermöglicht eine maximale Betriebstemperatur der Wicklung von 130°C, was eine deutliche Reserve für den Dauerbetrieb auch unter erhöhten thermischen Belastungen bietet. Das Gehäuse besteht aus robustem, flammwidrigem Thermoplast, das nicht nur mechanischen Belastungen standhält, sondern auch im Brandfall die Ausbreitung von Flammen minimiert und so zur allgemeinen Sicherheit beiträgt. Die Schraubklemmen sind für eine sichere und dauerhafte elektrische Verbindung ausgelegt und ermöglichen eine einfache und schnelle Installation.
Sicherheit und Normenkonformität
Die TTF STE 100/24 Steuertransformatoren werden nach strengen nationalen und internationalen Normen gefertigt, um höchste Sicherheitsstandards zu gewährleisten. Die Schutzart IP20 schützt vor versehentlichem Berühren leitender Teile und dem Eindringen von Fremdkörpern größer als 12,5 mm. Als Transformator der Schutzklasse I ist die Erdung des Gerätes zwingend vorgeschrieben, was im Fehlerfall einen sicheren Schutz vor elektrischem Schlag bietet. Die Einhaltung relevanter EMV-Richtlinien (Elektromagnetische Verträglichkeit) sorgt dafür, dass der Transformator andere elektronische Geräte nicht negativ beeinflusst und umgekehrt. Dies ist besonders wichtig in industriellen Umgebungen mit vielen empfindlichen elektronischen Komponenten.
FAQ – Häufig gestellte Fragen zu TTF STE 100/24 – Steuertransformator, 100VA, 230/24V
Was ist die Hauptfunktion eines Steuertransformators wie dem TTF STE 100/24?
Die Hauptfunktion des TTF STE 100/24 Steuertransformators ist die sichere Umwandlung der netzseitigen Wechselspannung von 230 Volt in eine niedrigere, stabilisierte Wechselspannung von 24 Volt. Diese niedrigere Spannung wird typischerweise für die Stromversorgung von Steuergeräten, Relais, Sensoren, Niedervoltbeleuchtung und anderen Komponenten in Automatisierungs- und Steuerungssystemen benötigt, wo höhere Spannungen ein Sicherheitsrisiko darstellen oder die Geräte nicht dafür ausgelegt sind.
Für welche Art von Geräten ist die 24V Ausgangsspannung dieses Transformators am besten geeignet?
Die 24V Ausgangsspannung ist ideal für eine breite Palette von Geräten, darunter Relaisspulen, magnetische Ventile, elektronische Sensoren (z.B. Näherungsschalter, Lichtschranken), SPS-Eingangs- und Ausgangsmodule, optische Signalgeber (Leuchten, Buzzer), thermische Regler, Zeitschaltuhren, sowie 24V LED-Beleuchtungssysteme und kleinere Elektromotoren, die für diese Spannung ausgelegt sind.
Ist der TTF STE 100/24 Steuertransformator für den Dauerbetrieb ausgelegt?
Ja, der TTF STE 100/24 Steuertransformator ist für den zuverlässigen Dauerbetrieb ausgelegt. Dank seiner robusten Bauweise, der hochwertigen Materialien und der Isolationsklasse B (die eine höhere Betriebstemperatur zulässt als niedrigere Klassen) kann er auch über längere Zeiträume unter Last betrieben werden, ohne dass es zu Überhitzung oder Leistungseinbußen kommt. Eine ordnungsgemäße Belüftung des Einbauortes ist dennoch zu empfehlen.
Welche Schutzmaßnahmen sind in diesem Transformator integriert?
Der TTF STE 100/24 verfügt über die grundlegenden Sicherheitsmerkmale eines solchen Geräts. Dazu zählen die Isolationsklasse B für erhöhte thermische Stabilität und die Schutzklasse I, welche die Erdung des Geräts vorschreibt. Die Anschlussklemmen sind so konzipiert, dass sie eine sichere Verbindung gewährleisten und ein Berühren stromführender Teile verhindern. Spezifische Überlast- oder Kurzschlussschutzfunktionen sind oft extern zu realisieren, beispielsweise durch entsprechende Sicherungen in der Zuleitung oder am Ausgang, je nach Anwendungsanforderung und Schaltschrankdesign.
Kann ich diesen Transformator auch für DC-Anwendungen verwenden?
Nein, der TTF STE 100/24 ist ein Wechselspannungstransformator (AC). Er wandelt die Eingangswechselspannung von 230V AC in eine Ausgangswechselspannung von 24V AC um. Für Gleichspannung (DC) Anwendungen wäre ein zusätzlicher Gleichrichter und ggf. ein Spannungsregler erforderlich. Dieser Transformator ist ausschließlich für den Betrieb mit Wechselspannung konzipiert.
Wie wird der TTF STE 100/24 installiert?
Der TTF STE 100/24 Steuertransformator ist für die einfache Montage auf einer Standard-Hutschiene (35 mm) konzipiert. Die Verdrahtung erfolgt über robuste Schraubklemmen, die eine sichere und dauerhafte elektrische Verbindung ermöglichen. Die Erdung muss gemäß Schutzklasse I zwingend erfolgen. Achten Sie auf ausreichenden Abstand zu anderen Wärmequellen und Komponenten sowie auf eine gute Belüftung des Einbauortes.
Was bedeutet die Leistung von 100VA?
VA steht für Voltampere und ist die Einheit der Scheinleistung. Sie gibt die maximale Leistung an, die der Transformator liefern kann, ohne überlastet zu werden. 100VA bedeutet, dass der Transformator eine maximale Ausgangsleistung von 100 Voltampere bereitstellen kann. Bei reinen Widerstandslasten (wie Heizwiderständen) entspricht die Scheinleistung (VA) der Wirkleistung (Watt). Bei induktiven oder kapazitiven Lasten (wie Spulen oder Kondensatoren) ist die Wirkleistung geringer als die Scheinleistung.
