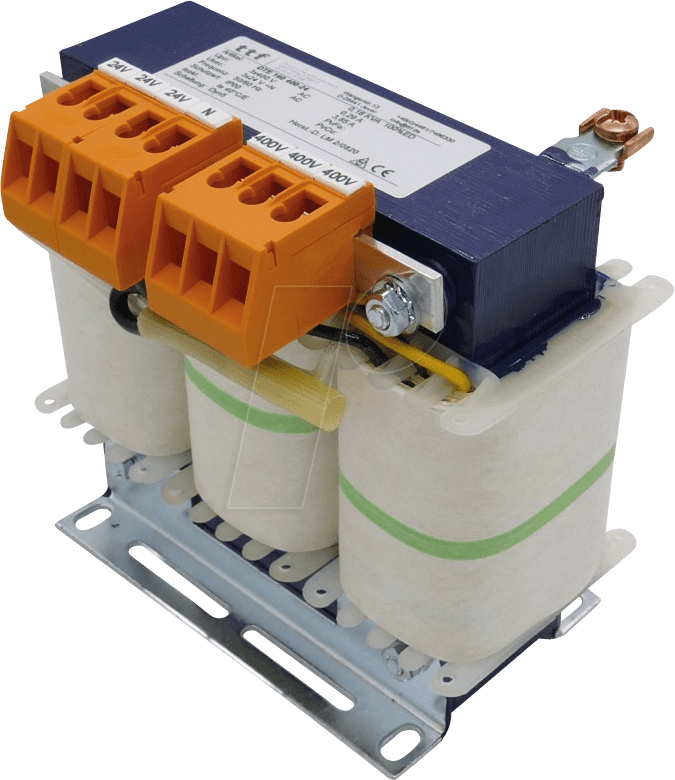

TTF DTE 160/24 – Drehstromtrenntrafo: Sichere Energieübertragung für anspruchsvolle Anwendungen
Der TTF DTE 160/24 ist Ihr unverzichtbarer Partner, wenn es um die sichere und zuverlässige Trennung von Stromkreisen in industriellen und gewerblichen Umgebungen geht. Speziell konzipiert für elektrotechnische Anlagen, die höchste Sicherheitsstandards erfordern, bietet dieser Trenntrafo eine galvanische Trennung, die zur Vermeidung von Fehlerströmen und zur Erhöhung der Personensicherheit unerlässlich ist. Er ist die ideale Lösung für Anlagenbauer, Elektrofachbetriebe und Betreiber kritischer Infrastrukturen, die auf maximale Betriebssicherheit und Produktintegrität angewiesen sind.
Hervorragende Sicherheitsmerkmale des TTF DTE 160/24
Im Gegensatz zu Standardtransformatoren, die primär auf Effizienz und nicht auf absolute Sicherheit ausgelegt sind, setzt der TTF DTE 160/24 auf eine kompromisslose Trennung. Die galvanische Trennung zwischen Primär- und Sekundärseite verhindert, dass sich Fehlerströme fortpflanzen können. Dies minimiert das Risiko von Stromschlägen für Personen, die mit der Anlage in Berührung kommen, und schützt empfindliche elektronische Komponenten vor Überspannungen und Störungen aus dem Netz. Die robuste Bauweise und die hochwertige Verarbeitung gewährleisten eine lange Lebensdauer und Zuverlässigkeit, auch unter rauen Betriebsbedingungen.
Technische Überlegenheit und Anwendungsbereiche
Die Kernaufgabe des TTF DTE 160/24 liegt in der Bereitstellung einer sicheren Niederspannungsversorgung aus einem Hochspannungsnetz, wobei beide Kreise elektrisch voneinander isoliert sind. Dies ist von entscheidender Bedeutung in Bereichen, wo die Berührung von leitenden Teilen ein hohes Risiko birgt oder wo spezielle Spannungsniveaus für den Betrieb von Maschinen und Geräten benötigt werden. Die Leistung von 160 VA ermöglicht den Einsatz in einer Vielzahl von Anwendungen, von der Steuerungstechnik über Prüfaufbauten bis hin zur Versorgung von Spezialgeräten.
Vorteile des TTF DTE 160/24 im Überblick
- Maximale Personensicherheit: Durch die galvanische Trennung wird das Risiko von Stromschlägen erheblich reduziert.
- Schutz empfindlicher Geräte: Verhindert die Übertragung von Netzstörungen und Überspannungen auf die Sekundärseite.
- Einhaltung von Normen: Erleichtert die Erfüllung strenger Sicherheitsvorschriften in industriellen Umgebungen.
- Flexible Spannungsversorgung: Ermöglicht die Erzeugung eines sicheren 24V-Systems aus einem 400V-Netz.
- Hohe Zuverlässigkeit: Robuste Konstruktion und hochwertige Materialien für dauerhaften Betrieb.
- Vielseitige Einsatzmöglichkeiten: Geeignet für Steuerungssysteme, Prüfstände, Laboranwendungen und mehr.
- Kompakte Bauform: Platzsparende Integration in Schaltschränke und Anlagen.
Detaillierte Spezifikationen des TTF DTE 160/24
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | TTF DTE 160/24 |
| Typ | Drehstromtrenntransformator |
| Leistung (VA) | 160 |
| Primärspannung (V) | 400 (Drehstrom) |
| Sekundärspannung (V) | 24 (Drehstrom) |
| Isolationsklasse | Erfüllt gängige industrielle Standards für Sicherheit und Zuverlässigkeit. Gewährleistet ausreichenden Schutz gegen thermische Überlastung und mechanische Beanspruchung. |
| Schutzart | Die Gehäusekonstruktion bietet Schutz gegen das Eindringen von Fremdkörpern und Spritzwasser, was einen sicheren Betrieb auch in anspruchsvollen Umgebungen ermöglicht. |
| Abmessungen (ca.) | Kompakt und für die Montage in Standard-Schaltschränken optimiert. Genaue Maße sind im technischen Datenblatt des Herstellers spezifiziert. |
| Anschlussart | Robuste Schraubklemmen für eine sichere und dauerhafte Verbindung der Stromschienen und Anschlussleitungen. |
| Kühlsystem | Natürliche Konvektion über die Gehäuseoberfläche. Optimiert für effiziente Wärmeableitung unter Volllast. |
| Materialien | Hochwertige Kupferwicklungen für minimale Verluste, korrosionsbeständiges Gehäusematerial für Langlebigkeit. Der Kern besteht aus speziellem Weichisen-Blechpaket zur Reduktion von Wirbelstromverlusten und zur Maximierung der Effizienz. |
| Einsatzumgebung | Geeignet für den Einsatz in Industrieanlagen, Werkstätten, Prüffeldern, Laboratorien und überall dort, wo sichere Niederspannungsversorgung benötigt wird. |
Besondere Konstruktionsmerkmale für maximale Sicherheit
Der TTF DTE 160/24 zeichnet sich durch eine sorgfältige Konstruktion aus, die auf die Vermeidung von Schwachstellen ausgelegt ist. Die Wicklungen aus hochreinem Kupfer sind sorgfältig isoliert und gegen mechanische Beschädigungen geschützt. Die Kernpakete sind so gefertigt, dass sie magnetische Verluste minimieren und eine hohe Energieeffizienz gewährleisten. Die Gehäusebauform berücksichtigt Aspekte wie Wärmeableitung und Schutz vor Umwelteinflüssen, um eine unterbrechungsfreie Funktion zu gewährleisten. Die Anschlussklemmen sind für die Aufnahme von Standard-Leiterquerschnitten ausgelegt und bieten eine sichere, vibrationsfeste Verbindung.
Der Einsatz von Trenntransformatoren im Detail
Ein Drehstromtrenntransformator wie der TTF DTE 160/24 erfüllt eine doppelte Funktion: Er transformiert die Spannung von 400V auf 24V und sorgt gleichzeitig für eine galvanische Trennung. Diese Trennung ist das Schlüsselmerkmal, das ihn von herkömmlichen Transformatoren unterscheidet. Sie eliminiert die direkte elektrische Verbindung zwischen dem Stromnetz und der angeschlossenen Last. Dies bedeutet, dass im Falle eines Erdschlusses auf der Sekundärseite kein Stromfluss über die Erde entstehen kann, solange keine zweite Fehlerstelle existiert. Dadurch wird das Risiko eines gefährlichen Körperdurchgriffs minimiert. In industriellen Umgebungen, wo oft komplexe Maschinenparks und empfindliche Steuerelektronik vorhanden sind, ist diese Art der Isolierung von unschätzbarem Wert. Sie schützt nicht nur das Personal, sondern auch die Betriebsmittel vor kostspieligen Ausfällen durch elektrische Störungen.
Qualität und Zuverlässigkeit – Die Lan.de-Garantie
Bei Lan.de legen wir größten Wert auf die Qualität der von uns angebotenen Produkte. Der TTF DTE 160/24 wird nach strengen Qualitätsstandards gefertigt und unterliegt regelmäßigen Prüfungen. Wir verstehen, dass in Ihrem Betrieb Ausfallzeiten teuer sind und Sicherheitsrisiken nicht toleriert werden können. Daher setzen wir auf Hersteller, die für ihre Langlebigkeit und Zuverlässigkeit bekannt sind. Die Auswahl des richtigen Trenntransformators ist eine Investition in die Sicherheit und Effizienz Ihrer Anlagen. Mit dem TTF DTE 160/24 entscheiden Sie sich für ein Produkt, das diese Anforderungen erfüllt und übertrifft.
Anwendungsbeispiele für den TTF DTE 160/24
Der TTF DTE 160/24 ist ein vielseitiges Bauteil, das in einer breiten Palette von Anwendungen zum Einsatz kommen kann:
- Steuerungs- und Automatisierungstechnik: Sichere Versorgung von SPS-Systemen, Sensoren und Aktoren in industriellen Steuerungen.
- Prüf- und Messtechnik: Erzeugung einer isolierten, stabilen Spannungsquelle für Prüfaufbauten, um genaue Messergebnisse zu gewährleisten und Geräte vor Störungen zu schützen.
- Werkstatt und Instandhaltung: Mobile oder fest installierte Stromversorgungen für Werkzeuge und Geräte, bei denen erhöhte Sicherheitsanforderungen bestehen.
- Laboratorien: Bereitstellung von sicheren Spannungsquellen für Experimente und den Betrieb von Laborgeräten.
- Spezialmaschinenbau: Anpassung von Spannungen für kundenspezifische Maschinen und Anlagen, bei denen die Trennung kritisch ist.
- Beleuchtungssysteme: Sicherung von Niederspannungsbeleuchtungen in potenziell gefährlichen Umgebungen.
FAQs – Häufig gestellte Fragen zu TTF DTE 160/24 – Drehstromtrenntrafo, 160VA, 400/24V
Was genau versteht man unter galvanischer Trennung?
Galvanische Trennung bedeutet, dass zwischen der Primär- und Sekundärseite eines Transformators keine direkte elektrische Verbindung besteht. Die Energieübertragung erfolgt rein über das Magnetfeld. Dies verhindert den Fluss von Gleichströmen und unterbricht die Leitungswege für Fehlerströme, was die Sicherheit erheblich erhöht.
Ist der TTF DTE 160/24 für den Dauereinsatz ausgelegt?
Ja, der TTF DTE 160/24 ist für den zuverlässigen und sicheren Betrieb unter Dauerlast konzipiert. Die hochwertige Verarbeitung und die Auswahl robuster Materialien gewährleisten eine lange Lebensdauer, auch bei kontinuierlicher Belastung im Rahmen seiner Spezifikationen.
Welche Sicherheitsstandards muss ich bei der Installation beachten?
Bei der Installation eines Trenntransformators sind die geltenden nationalen und internationalen elektrotechnischen Vorschriften und Normen, wie beispielsweise die DIN VDE-Bestimmungen, strikt einzuhalten. Dies umfasst die korrekte Erdung der Gehäuse, die Auswahl geeigneter Schutzorgane und die fachgerechte Verdrahtung.
Kann ich den TTF DTE 160/24 auch für andere Spannungsverhältnisse verwenden?
Nein, der TTF DTE 160/24 ist spezifisch für das Verhältnis von 400V Primär- auf 24V Sekundärspannung ausgelegt. Eine Verwendung für andere Spannungsverhältnisse würde außerhalb der Spezifikation liegen und kann zu Beschädigungen oder unsicherem Betrieb führen.
Welche Arten von Schutzschaltern sollte ich auf der Sekundärseite verwenden?
Auf der Sekundärseite werden in der Regel Fehlerstrom-Schutzschalter (FI-Schalter) oder Leitungsschutzschalter (LS-Schalter) eingesetzt, um die angeschlossenen Verbraucher und die Anlage selbst vor Überlastung und Kurzschlüssen zu schützen. Die Auswahl hängt von den spezifischen Anforderungen der Anwendung ab.
Wie unterscheidet sich ein Trenntransformator von einem Spartransformator?
Ein Spartransformator hat eine gemeinsame Wicklung für Primär- und Sekundärseite, was bedeutet, dass eine direkte elektrische Verbindung besteht. Ein Trenntransformator hingegen verfügt über separate Wicklungen und bietet somit die wichtige galvanische Trennung, was ihn für Sicherheitsanwendungen unerlässlich macht.
Wo ist die Leistung von 160 VA genau angesiedelt?
160 VA ist eine moderate Leistung, die für viele kleinere Steuerungsaufgaben, die Versorgung von Sensoren, Relais, oder auch für bestimmte Prüfgeräte ausreicht. Sie ermöglicht die Erzeugung eines sicheren 24V-Kreises für Anwendungen, die keine hohe Dauerstromaufnahme erfordern, aber dennoch von der Sicherheit der galvanischen Trennung profitieren.
