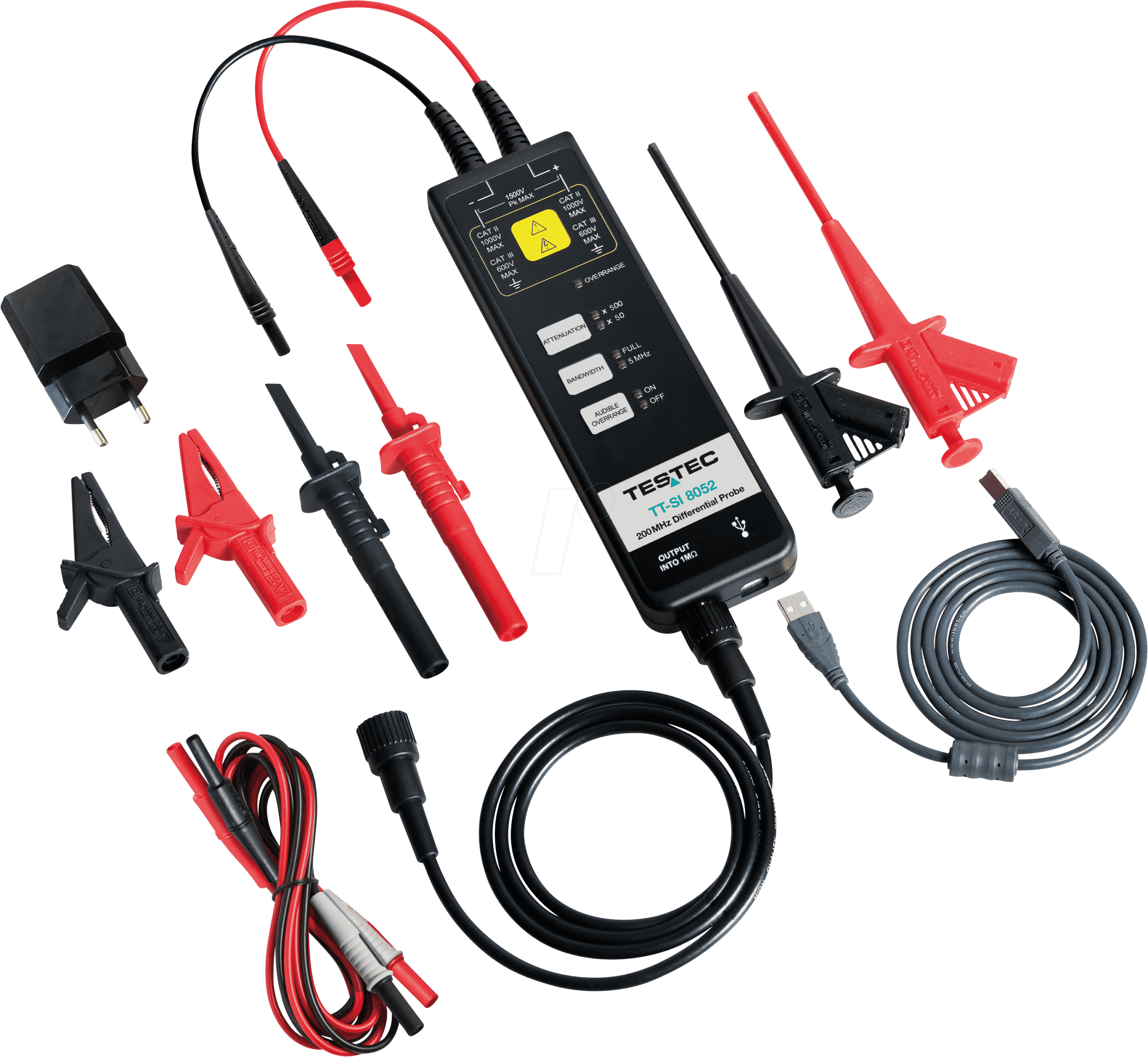

Präzise Differenzialmessungen mit dem TT-SI 8052 – Ihr Schlüssel zu zuverlässigen Messergebnissen
Für Ingenieure und Techniker, die präzise und störungsfreie Messungen in anspruchsvollen Umgebungen durchführen müssen, bietet der TT-SI 8052 Differenzialtastkopf eine überragende Lösung. Er eliminiert effektiv Gleichtaktspannungen und Erdungsprobleme, die bei herkömmlichen Tastköpfen zu verfälschten Messungen führen können. Ideal für den Einsatz in der Forschung, Entwicklung und Fehleranalyse elektronischer Schaltungen, wo höchste Signalintegrität gefordert ist.
Warum der TT-SI 8052 die überlegene Wahl ist
Im Gegensatz zu passiven Tastköpfen oder unsymmetrischen aktiven Tastköpfen, die anfällig für Rauschen und Masseschleifen sind, zeichnet sich der TT-SI 8052 durch seine aktive Differenzialverstärkung aus. Diese Technologie ermöglicht es ihm, das tatsächliche Spannungsdifferenzsignal zwischen zwei Punkten unabhängig von gemeinsamen Spannungsstörungen präzise zu erfassen. Mit einer Bandbreite von 200 MHz und seiner hohen Eingangsimpedanz werden selbst schnelle und komplexe Signale unverzerrt und mit minimaler Belastung der zu messenden Schaltung erfasst.
Technische Überlegenheit und Anwendungsbereiche
Der TT-SI 8052 Differenzialtastkopf ist konzipiert, um die Grenzen konventioneller Messtechnik zu erweitern. Seine aktive Schaltung kompensiert Signalverluste und bietet eine signifikant höhere Präzision, insbesondere bei der Messung kleiner Signale auf einem hohen Gleichtaktpegel. Dies macht ihn unverzichtbar für:
- Analyse von geschalteten Netzteilen: Präzise Erfassung von Schaltflanken und Spannungsabfällen, auch bei hohen Strömen und Spannungen.
- Entwicklung von Leistungselektronik: Messung von Spannungen an IGBTs, MOSFETs und anderen Leistungshalbleitern ohne Erdungsreferenzpunkt.
- Automobil- und Luftfahrtindustrie: Analyse von Bussystemen und Sensoren in störungsanfälligen Umgebungen.
- Medizintechnik: Sichere und präzise Messungen an empfindlichen biologischen Signalen.
- Forschung und Entwicklung: Verlässliche Charakterisierung komplexer Schaltungen, bei denen Signalintegrität oberste Priorität hat.
- EMI/EMV-Tests: Identifizierung und Analyse von Störsignalen durch präzise Differenzialmessungen.
Herausragende Merkmale des TT-SI 8052
Der TT-SI 8052 wurde mit Blick auf höchste Leistung und Benutzerfreundlichkeit entwickelt. Seine herausragenden Merkmale umfassen:
- Hohe Bandbreite: 200 MHz ermöglichen die präzise Erfassung schneller Signale.
- Echte Differenzialmessung: Eliminiert Gleichtaktspannungen und Masseschleifen für unverfälschte Ergebnisse.
- Hohe Eingangsimpedanz: Minimale Belastung der zu messenden Schaltung.
- Verstärkungsoptionen: Flexibilität bei der Anpassung an unterschiedliche Signalpegel.
- Robustes Design: Gefertigt für den anspruchsvollen Einsatz in industriellen Umgebungen.
- Intuitive Bedienung: Schnelle und einfache Integration in bestehende Messaufbauten.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | TT-SI 8052 – Differenzialtastkopf |
| Bandbreite | 200 MHz |
| Eingangsimpedanz (Differenzial) | 1 MΩ (typisch) parallel zu 10 pF (typisch) |
| Eingangsspannung (max. Differenzial) | 1000 V (DC + Peak AC) |
| Eingangsspannung (max. Gleichtakt) | 1000 V (DC + Peak AC) |
| Dämpfungsverhältnis (typisch) | 1:1, 10:1 (schaltbar) |
| Anstiegszeit (typisch) | < 1,75 ns |
| Genauigkeit | ± 2% (typisch) |
| Stromversorgung | Extern (z.B. über Oszilloskop oder dediziertes Netzteil) |
| Anschluss | BNC (Ausgang) |
| Besonderheiten | Aktive Differenzialverstärkung, hervorragende Gleichtaktunterdrückung |
FAQs – Häufig gestellte Fragen zu TT-SI 8052 – Differenzialtastkopf, 200 MHz, aktiv
Was genau ist ein Differenzialtastkopf und warum brauche ich einen?
Ein Differenzialtastkopf misst die Spannungsdifferenz zwischen zwei Punkten in einer Schaltung, unabhängig von gemeinsamen Spannungspegeln (Gleichtaktspannung). Sie benötigen einen Differenzialtastkopf, wenn Sie sicher und präzise Signale messen möchten, die von Erdungsschleifen, Rauschen oder hohen Gleichtaktspannungen beeinflusst werden könnten. Dies ist entscheidend für die Analyse von Leistungselektronik, geschalteten Netzteilen und vielen anderen anspruchsvollen Anwendungen.
Welche Vorteile bietet der TT-SI 8052 gegenüber einem Standard-Oszilloskop-Tastkopf?
Standard-Oszilloskop-Tastköpfe sind meist unsymmetrisch und erfordern einen gemeinsamen Massebezugspunkt. Dies führt zu Problemen wie Masseschleifen und Gleichtaktrauschen, die die Messgenauigkeit stark beeinträchtigen können. Der TT-SI 8052 hingegen ist aktiv, verstärkt das Differenzsignal und unterdrückt Gleichtaktstörungen effektiv. Dies ermöglicht unverfälschte und präzisere Messergebnisse, insbesondere bei komplexen Schaltungen.
Ist der TT-SI 8052 mit jedem Oszilloskop kompatibel?
Der TT-SI 8052 verfügt über einen standardmäßigen BNC-Ausgang, der mit den meisten modernen Oszilloskopen mit entsprechendem Eingang kompatibel ist. Für den Betrieb benötigt der Tastkopf jedoch eine externe Stromversorgung. Bitte prüfen Sie die Spezifikationen Ihres Oszilloskops oder verwenden Sie ein dediziertes Netzteil, um sicherzustellen, dass die Stromversorgungsanforderungen des Tastkopfs erfüllt werden.
Wie wirkt sich die 200 MHz Bandbreite auf meine Messungen aus?
Die Bandbreite von 200 MHz bedeutet, dass der TT-SI 8052 Signale mit Frequenzen bis zu 200 MHz präzise und mit minimaler Dämpfung erfassen kann. Dies ist für die Analyse schneller Schaltvorgänge, transienter Ereignisse und hochfrequenter Signale in modernen elektronischen Schaltungen unerlässlich. Signale, die mit einer höheren Frequenz als die Bandbreite des Tastkopfes auftreten, werden mit zunehmender Frequenz stärker gedämpft und verfälscht dargestellt.
Kann ich mit dem TT-SI 8052 auch sehr kleine Signale messen, die auf einem hohen Spannungsniveau liegen?
Ja, genau dafür ist der TT-SI 8052 konzipiert. Seine Fähigkeit, Gleichtaktspannungen effektiv zu unterdrücken, ermöglicht die präzise Messung kleiner Differenzialsignale, selbst wenn sie superimposed auf sehr hohe Gleichtaktspannungen auftreten. Die schaltbaren Dämpfungsverhältnisse (1:1, 10:1) erlauben zudem eine Anpassung an unterschiedliche Signalpegel, um auch sehr kleine Spannungsunterschiede erfassen zu können.
Welche Schutzmechanismen sind im TT-SI 8052 integriert?
Der TT-SI 8052 bietet einen hohen Schutz vor Überspannungen, indem er maximale Eingangsspannungen von bis zu 1000 V (DC + Peak AC) sowohl für die Differenzial- als auch für die Gleichtaktspannung unterstützt. Dies schützt sowohl den Tastkopf als auch das angeschlossene Messgerät vor Beschädigungen durch unerwartete Spannungsspitzen oder hohe Betriebsspannungen.
