Entdecken Sie die TST30U45CW: Effiziente Stromumwandlung für anspruchsvolle Anwendungen

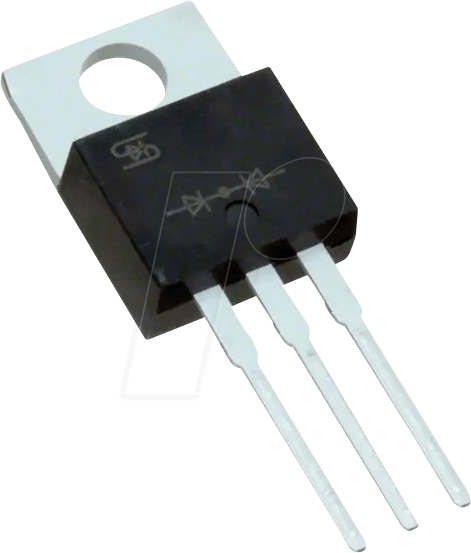

Sind Sie auf der Suche nach einer Diode, die hohe Stromstärken effizient verarbeiten kann und gleichzeitig minimale Spannungsabfälle aufweist? Die TST30U45CW – eine LowUF-Dual-Trench-Schottkydiode mit 45V Sperrspannung und 30A Nennstrom im TO-220AB Gehäuse – ist die ideale Lösung für Entwickler und Ingenieure, die höchste Ansprüche an Leistung, Effizienz und Zuverlässigkeit stellen. Sie löst das Problem von Energieverlusten und Wärmeentwicklung in leistungselektronischen Schaltungen, indem sie eine überlegene Alternative zu herkömmlichen Gleichrichterdioden darstellt.
Überlegene Leistung dank LowUF-Dual-Trench-Technologie
Die herausragende Eigenschaft der TST30U45CW liegt in ihrer fortschrittlichen LowUF-Dual-Trench-Schottky-Technologie. Im Gegensatz zu Standard-Schottkydioden minimiert dieses Design den Vorwärtsspannungsabfall (UF) signifikant. Dies resultiert in einer deutlich reduzierten Verlustleistung und damit einhergehend weniger Wärmeentwicklung. Für Ihre Anwendungen bedeutet dies eine höhere Gesamteffizienz, geringere Kühlungsanforderungen und eine erhöhte Lebensdauer der Komponente sowie des gesamten Systems. Die Dual-Trench-Struktur sorgt zudem für eine verbesserte Robustheit und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
Vorteile der TST30U45CW im Überblick
- Minimale Durchlassverluste: Der extrem niedrige Vorwärtsspannungsabfall senkt die Energieverluste und erhöht die Effizienz Ihrer Schaltung.
- Geringe Wärmeentwicklung: Reduzierte Verlustleistung führt zu niedrigeren Betriebstemperaturen, was die Notwendigkeit für aufwendige Kühlsysteme verringert und die Zuverlässigkeit steigert.
- Hohe Stromtragfähigkeit: Mit 30A Nennstrom bewältigt diese Diode mühelos anspruchsvolle Lasten in Stromversorgungen und Motorsteuerungen.
- Schnelle Schaltgeschwindigkeit: Schottky-Dioden sind bekannt für ihre schnelle Schaltzeit, was für pulsweitenmodulierte (PWM) Anwendungen unerlässlich ist.
- Hohe Sperrspannung: 45V Sperrspannung bieten ausreichend Spielraum für diverse Schaltungsdesigns und schützen vor unerwünschten Überspannungen.
- Robuste TO-220AB Bauform: Dieses Standardgehäuse ermöglicht eine einfache Integration und gute Wärmeableitung durch entsprechende Kühlkörper.
- Verbesserte Systemzuverlässigkeit: Durch die effiziente Arbeitsweise und geringere thermische Belastung trägt die TST30U45CW zur Langlebigkeit Ihrer elektronischen Geräte bei.
Technische Spezifikationen und Konstruktionsmerkmale
Die TST30U45CW ist präzise konstruiert, um den Anforderungen moderner Leistungselektronik gerecht zu werden. Ihre Kerntechnologie basiert auf einem Silizium-Substrat, das durch spezielle Dotierungsverfahren und die Integration einer Trench-Struktur eine optimierte Sperrschichtcharakteristik aufweist. Die Dual-Trench-Architektur verteilt den Stromfluss über zwei seitliche Gräben, was die Oberflächenleitfähigkeit verbessert und den spezifischen Widerstand im leitenden Zustand reduziert. Dies führt direkt zu einem niedrigeren Vorwärtsspannungsabfall. Die Verbindungstechnologie im Gehäuse ist auf minimale Übergangswiderstände ausgelegt, um die Gesamtverlustleistung weiter zu minimieren. Das TO-220AB-Gehäuse, ein Industriestandard, bietet eine bewährte thermische Anbindung an Kühlkörper und ermöglicht eine einfache mechanische Befestigung.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | LowUF-Dual-Trench-Schottkydiode |
| Modellbezeichnung | TST30U45CW |
| Maximale Sperrspannung (Vr) | 45 V |
| Maximaler Gleichrichtungsstrom (If(AV)) | 30 A |
| Gehäuseform | TO-220AB |
| Technologie | Dual-Trench-Schottky mit optimiertem LowUF (Low Forward Voltage Drop) |
| Typischer Vorwärtsspannungsabfall (If=30A, Tj=25°C) |
Typische Werte liegen signifikant unter denen von Standard-Schottkydioden, was zu einer verbesserten Effizienz führt. Genauer Wert abhängig von der spezifischen Kennlinie und Betriebsbedingungen. |
| Anwendungsgebiete | Hocheffiziente Gleichrichtung, Freilaufdioden, Schaltnetzteile, DC/DC-Wandler, Motorsteuerungen, Schutzschaltungen. |
| Thermische Eigenschaften | Ausgelegt für effektive Wärmeableitung in Verbindung mit geeigneten Kühlkörpern, was eine zuverlässige Operation bei hohen Strömen ermöglicht. |
Anwendungsbereiche und Systemintegration
Die TST30U45CW eignet sich hervorragend für eine Vielzahl von leistungselektronischen Applikationen, bei denen Effizienz und Zuverlässigkeit im Vordergrund stehen. In Schaltnetzteilen (SMPS) spielt sie ihre Stärken als Sekundärgleichrichter aus, wo der geringe Spannungsabfall direkt die Effizienz des Netzteils erhöht und die Wärmeentwicklung reduziert. Für DC/DC-Wandler, insbesondere solche, die mit hohen Frequenzen arbeiten, ist die schnelle Schaltzeit und der niedrige Verlust von entscheidender Bedeutung, um Energieeinsparungen zu maximieren. Als Freilaufdiode in Motorsteuerungen schützt sie Leistungshalbleiter vor Spannungsspitzen, die durch induktive Lasten entstehen, und minimiert dabei eigene Verluste. Ebenso findet sie Anwendung in PV-Wechselrichtern, unterbrechungsfreien Stromversorgungen (USVs) und allgemeinen Stromverteilungssystemen, wo eine robuste und effiziente Gleichrichtung gefordert ist. Die standardisierte TO-220AB-Bauform erleichtert die Montage und die Anbindung an Leiterplatten oder Kühlkörper, was die Systemintegration vereinfacht und die Entwicklung beschleunigt.
FAQ – Häufig gestellte Fragen zu TST30U45CW – LowUF-Dual-Trench-Schottkydiode, CC, 45V, 30A, TO-220AB
Was bedeutet „LowUF“ bei dieser Schottkydiode?
„LowUF“ steht für „Low Forward Voltage Drop“, also einen niedrigen Vorwärtsspannungsabfall. Dies bedeutet, dass die Diode beim Leiten von Strom weniger Energie in Form von Wärme verliert als herkömmliche Dioden. Dies führt zu einer höheren Effizienz und geringerer Wärmeentwicklung in Ihrer Schaltung.
In welchen Anwendungen ist die TST30U45CW besonders vorteilhaft?
Die TST30U45CW ist ideal für Anwendungen, die hohe Ströme effizient gleichrichten müssen, wie z.B. in Schaltnetzteilen, DC/DC-Wandlern, Motorsteuerungen und als Freilaufdioden. Überall dort, wo geringe Verluste und Wärmeentwicklung entscheidend sind, spielt diese Diode ihre Stärken aus.
Was unterscheidet die Dual-Trench-Technologie von herkömmlichen Schottky-Dioden?
Die Dual-Trench-Technologie integriert zwei vertikale Gräben in der Siliziumstruktur. Diese spezielle Geometrie optimiert den Stromfluss und reduziert den spezifischen Widerstand, was zu einem deutlich niedrigeren Vorwärtsspannungsabfall führt und die Robustheit der Diode erhöht.
Wie wichtig ist die Kühlung für die TST30U45CW?
Obwohl die TST30U45CW durch ihre LowUF-Eigenschaft weniger Wärme erzeugt als herkömmliche Dioden, ist eine angemessene Kühlung bei Nennstrom von 30A unerlässlich. Die TO-220AB-Bauform ist für die Montage auf Kühlkörpern ausgelegt, um eine zuverlässige und langlebige Funktion unter Last zu gewährleisten.
Ist die TST30U45CW für den Einsatz in pulsweitenmodulierten (PWM) Anwendungen geeignet?
Ja, Schottkydioden, einschließlich der TST30U45CW, zeichnen sich durch ihre schnelle Schaltgeschwindigkeit aus. Dies macht sie sehr gut geeignet für den Einsatz in PWM-Schaltungen, wo schnelles Ein- und Ausschalten entscheidend für die Effizienz und Leistung der Schaltung ist.
Welche maximale Umgebungstemperatur kann die TST30U45CW verarbeiten?
Die maximale Betriebstemperatur der Diode hängt von der Kühlung und der thermischen Anbindung ab. Das TO-220AB-Gehäuse bietet gute Voraussetzungen für die Wärmeableitung. Spezifische Grenzwerte für die Sperr- und Durchlassfunktion sind in den detaillierten Datenblättern des Herstellers zu finden und sollten bei der Auslegung berücksichtigt werden.
Wo kann ich detaillierte technische Daten und Datenblätter für die TST30U45CW finden?
Detaillierte technische Spezifikationen, einschließlich vollständiger Datenblätter mit Kennlinien, Grenzwerten und Anwendungshinweisen, sind auf den Produktseiten der Hersteller oder bei autorisierten Distributoren wie Lan.de verfügbar. Diese Dokumente enthalten alle notwendigen Informationen für eine präzise Schaltungsentwicklung.
