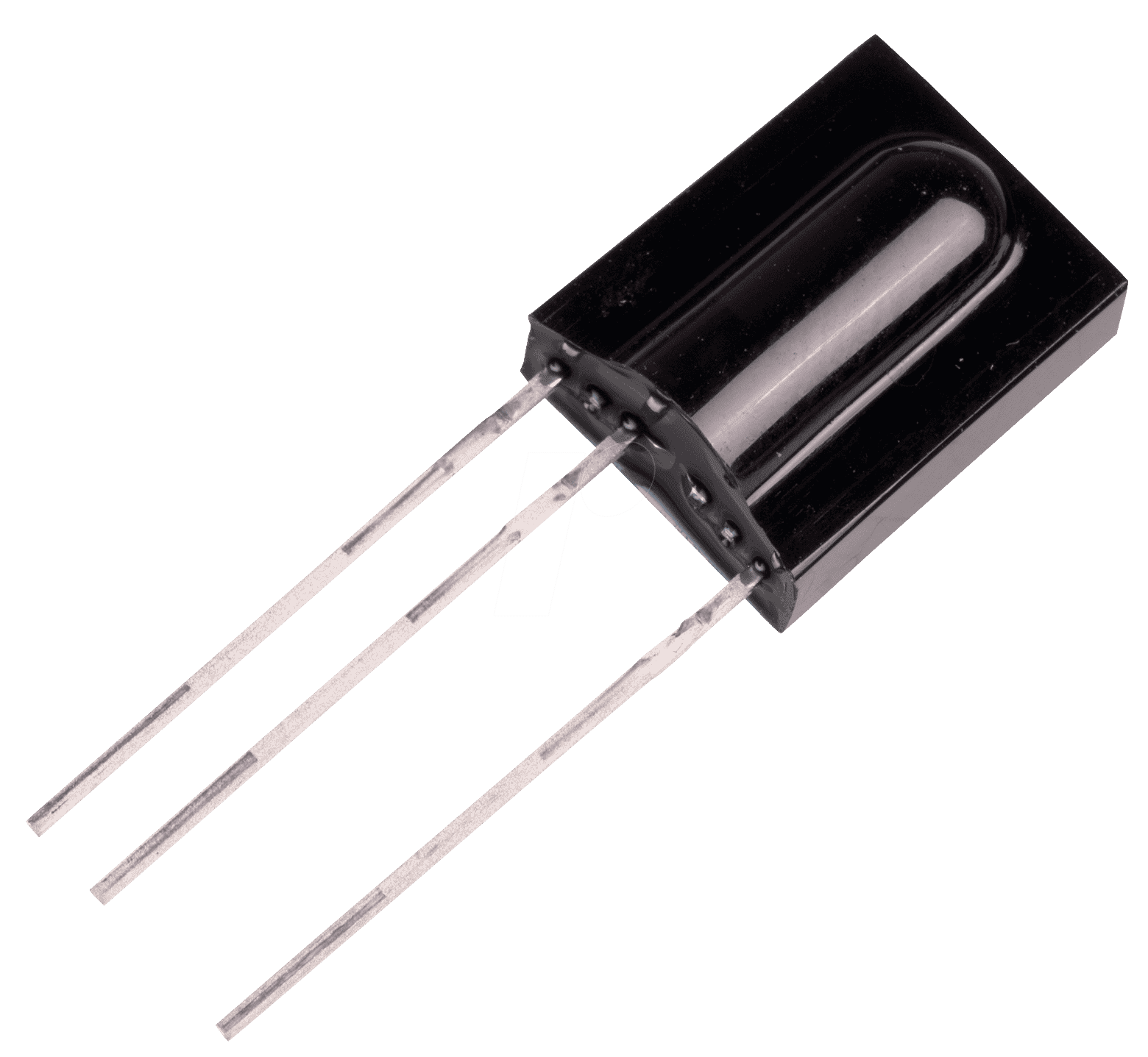

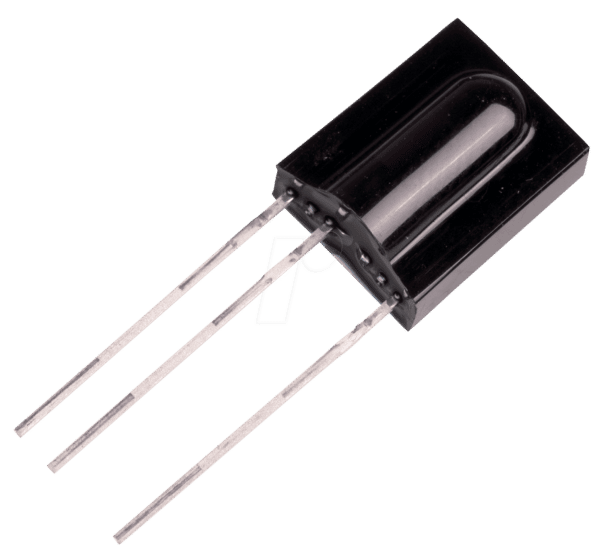

TSOP 31236 – Präzise IR-Empfänger-Module für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und präzisen Lösung zur Erfassung von Infrarotsignalen für Ihre Steuerungs- oder Überwachungssysteme? Die TSOP 31236 IR-Empfänger-Module mit einer zentralen Frequenz von 36kHz und einem Erfassungswinkel von 90° im Side-View-Design sind die ideale Wahl für anspruchsvolle Elektronikentwickler, Heimwerker und Profis, die auf höchste Signalintegrität und einfache Integration setzen.
Überlegene Signalverarbeitung und Montageflexibilität
Im Gegensatz zu breitbandigeren oder weniger gerichteten Empfängern, die anfällig für Störungen durch Umgebungslicht oder unerwünschte IR-Quellen sind, bietet der TSOP 31236 eine exzellente Unterdrückung von Umgebungslicht und eine optimierte Empfindlichkeit bei der Zielträgerfrequenz von 36kHz. Dies gewährleistet eine klare und zuverlässige Signalübertragung, selbst in komplexen elektronischen Umgebungen. Die Side-View-Bauform ermöglicht zudem eine flexible Montagepositionierung in beengten Gehäusen oder auf Platinen mit begrenztem Platzangebot, was ihn von herkömmlichen Top-View-Modulen abhebt.
Haupteigenschaften und Vorteile des TSOP 31236
- Hohe Trägerfrequenz-Unterdrückung: Effiziente Filterung von Störsignalen bei 36kHz für maximale Signalreinheit.
- Breiter Erfassungswinkel: 90° Erfassungswinkel im Side-View minimiert tote Winkel und vereinfacht die Ausrichtung.
- Verbesserte Unterdrückung von Umgebungslicht: Reduziert Fehlalarme und sorgt für stabile Leistung unter verschiedenen Lichtbedingungen.
- Optimierte Reichweite: Ermöglicht zuverlässige Kommunikation über Distanzen, die für viele Fernbedienungsanwendungen typisch sind.
- Kompaktes Side-View-Gehäuse: Erleichtert die Integration in schmale Gehäuse und bei Platzbeschränkungen auf der Leiterplatte.
- Geringer Stromverbrauch: Ideal für batteriebetriebene Geräte und energieeffiziente Designs.
- Hohe Immunität gegen Transienten: Bietet Robustheit gegen elektrische Störungen.
- Standardisierte Pinbelegung: Vereinfacht den Austausch und die Integration in bestehende Schaltungen.
Technische Spezifikationen im Detail
Der TSOP 31236 ist ein monolithischer CMOS-Sensor, der speziell für die Detektion von gepulsten Infrarotsignalen entwickelt wurde. Seine interne Schaltung umfasst einen Photodetektor, einen Verstärker, einen Demodulator und einen Ausgangsfilter, die alle darauf optimiert sind, eine präzise und störungsfreie Signalverarbeitung zu gewährleisten. Die Trägerfrequenz von 36kHz ist eine weit verbreitete Standardfrequenz für viele Infrarot-Fernbedienungssysteme, was die Kompatibilität mit einer breiten Palette von Sendermodulen sicherstellt.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des TSOP 31236 ermöglicht eine breite Palette von Anwendungen in den Bereichen:
- Unterhaltungselektronik: Empfang von Signalen von Fernbedienungen für Fernseher, Set-Top-Boxen, Audio-Systeme und Spielekonsolen.
- Hausautomatisierung: Steuerung von Beleuchtung, Heizung, Jalousien und anderen intelligenten Haushaltsgeräten über Infrarot.
- Industrielle Steuerungssysteme: Drahtlose Bedienung von Maschinen, Robotern und Prüfgeräten.
- Medizintechnik: Steuerung von medizinischen Geräten oder Patientenüberwachungssystemen.
- Prototyping und Hobbyprojekte: Integration in eigene Elektronikentwicklungen für interaktive Projekte und Fernsteuerungen.
- Sicherheitssysteme: Erfassung von Infrarotsignalen für Zugangskontrollen oder Alarmsysteme.
Dank des breiten Erfassungswinkels und der robusten Störunterdrückung eignet sich der TSOP 31236 hervorragend für Situationen, in denen eine präzise und zuverlässige IR-Signalerkennung unerlässlich ist, auch wenn die Ausrichtung des Senders nicht immer perfekt ist.
Konstruktionsmerkmale und Materialwissenschaft
Das Gehäuse des TSOP 31236 ist typischerweise aus einem UV-stabilen, lichtdurchlässigen Kunststoff gefertigt, der eine optimale Transmission der Infrarotstrahlung ermöglicht, während gleichzeitig eine gute mechanische Stabilität gewährleistet wird. Die interne Struktur des Moduls ist darauf ausgelegt, die Signalintegrität zu maximieren und externe Einflüsse zu minimieren. Die Pins sind aus korrosionsbeständigem Material gefertigt, um eine sichere und dauerhafte Verbindung mit der Leiterplatte zu gewährleisten.
Tabelle: Produktmerkmale des TSOP 31236
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | TSOP 31236 |
| Empfänger-Typ | IR-Empfänger-Modul |
| Zentrale Trägerfrequenz | 36 kHz |
| Erfassungswinkel | 90° |
| Montagerichtung | Side-View (Seitliche Sicht) |
| Betriebsspannung | Typischerweise 2,7 V bis 5,5 V (detailspezifisch) |
| Stromverbrauch | Sehr gering, optimiert für batteriebetriebene Anwendungen |
| Unterdrückung von Umgebungslicht | Exzellent, für stabile Leistung unter verschiedenen Lichtbedingungen |
| Gehäusematerial | UV-stabilisierter Kunststoff für Langlebigkeit und Transmission |
Präzision und Zuverlässigkeit in der Signalverarbeitung
Die Leistung eines IR-Empfängers wird maßgeblich durch seine Fähigkeit bestimmt, das gewünschte Signal von unerwünschten Störsignalen zu unterscheiden. Der TSOP 31236 zeichnet sich durch eine hochentwickelte Demodulationsschaltung aus, die speziell auf die 36kHz-Trägerfrequenz abgestimmt ist. Dies minimiert das Risiko von Fehlinterpretationen, die bei einfacheren Empfängern durch Hintergrundbeleuchtung, Sonneneinstrahlung oder andere IR-Quellen verursacht werden könnten. Die garantierte Trägerfrequenz-Unterdrückung ist ein Schlüsselmerkmal, das die Verlässlichkeit in anspruchsvollen Umgebungen sichert.
Design-Implementierung und Montagekomfort
Das Side-View-Design des TSOP 31236 eröffnet neue Möglichkeiten bei der Gestaltung kompakter und ästhetisch ansprechender Elektronikgeräte. Anstatt den Empfänger von oben auf die Platine zu montieren, ermöglicht diese Bauform eine Platzierung an der Seite des Gehäuses oder sogar integriert in Lüftungsschlitze oder Knöpfe. Dies ist besonders vorteilhaft für flache Geräte, Wearables oder wenn die frontale Fläche anderweitig genutzt werden muss. Die standardisierten Pinabstände erleichtern zudem die Bestückung auf gängigen Leiterplattentypen.
FAQ – Häufig gestellte Fragen zu TSOP 31236 – IR-Empfänger-Module, 36kHz, 90°, Side-View
Was ist die Hauptfunktion des TSOP 31236 Moduls?
Das TSOP 31236 Modul ist ein Infrarot-Empfänger, der speziell dafür entwickelt wurde, gepulste IR-Signale mit einer zentralen Trägerfrequenz von 36kHz zu detektieren und in ein digitales Signal umzuwandeln. Es ist die Komponente, die es Ihrem Gerät ermöglicht, Befehle von einer Infrarot-Fernbedienung zu empfangen.
Warum ist die Trägerfrequenz von 36kHz wichtig?
Die zentrale Trägerfrequenz von 36kHz ist eine Standardfrequenz, die von vielen Infrarot-Fernbedienungen verwendet wird. Die spezifische Abstimmung des TSOP 31236 auf diese Frequenz ermöglicht eine hocheffiziente Filterung von Störsignalen, die bei anderen Frequenzen liegen, und gewährleistet so eine klare und zuverlässige Signalerkennung.
Was bedeutet „90°, Side-View“ bei diesem Empfänger?
„90°“ bezieht sich auf den Erfassungswinkel des Moduls, also den Bereich, aus dem es Infrarot-Signale zuverlässig empfangen kann. „Side-View“ beschreibt die Bauform des Gehäuses, bei der die IR-Öffnung an der Seite angebracht ist und nicht an der Oberseite, was eine flexiblere Montage ermöglicht.
Kann der TSOP 31236 mit jeder Infrarot-Fernbedienung verwendet werden?
Der TSOP 31236 ist optimiert für die Erkennung von Signalen mit einer Trägerfrequenz von 36kHz. Er funktioniert am besten mit Fernbedienungen, die genau diese Frequenz verwenden. Fernbedienungen mit anderen Trägerfrequenzen (z.B. 38kHz oder 56kHz) erfordern entsprechend abgestimmte IR-Empfänger.
Wie beeinflusst die Unterdrückung von Umgebungslicht die Leistung?
Die exzellente Unterdrückung von Umgebungslicht ist entscheidend für die Zuverlässigkeit. Sie verhindert, dass störende Infrarotstrahlung aus der Umgebung (z.B. Sonnenlicht, Glühbirnen) als gültiges Signal interpretiert wird. Dies reduziert Fehlfunktionen und sorgt für eine stabile Leistung auch in hell beleuchteten Umgebungen.
Ist die Integration des TSOP 31236 in eine Platine kompliziert?
Nein, die Integration ist dank der standardisierten Pinbelegung und der kompakten Bauform relativ einfach. Das Modul kann direkt auf eine Leiterplatte gelötet werden. Die genauen Pinfunktionen (VCC, GND, OUT) sind in den technischen Datenblättern des Herstellers detailliert beschrieben und ermöglichen eine unkomplizierte Schaltungsanbindung.
Für welche Art von Projekten ist dieses Modul besonders gut geeignet?
Dieses Modul eignet sich hervorragend für eine Vielzahl von Projekten, bei denen eine präzise und zuverlässige Infrarot-Signalverarbeitung erforderlich ist. Dazu gehören unter anderem Fernbedienungen für Unterhaltungselektronik, Hausautomatisierungssysteme, Prototypen im Bereich Robotik und Smart Home sowie industrielle Steuerungsanwendungen.
