Leistungsstarker P-Kanal MOSFET für anspruchsvolle Schaltungen
Für Ingenieure und Entwickler, die eine zuverlässige und effiziente Lösung für das Schalten von Lasten im negativen Spannungsbereich suchen, bietet der TSM7P06CP – MOSFET P-Kanal, -60 V, -7 A, RDS(ON) 0,153 Ohm, TO-252 herausragende Performance. Dieses Bauteil ist ideal für Anwendungen, bei denen präzise Spannungssteuerung und geringe Verluste im Vordergrund stehen, wie beispielsweise in Stromversorgungen, Motorsteuerungen oder als Lastschalter in Automotive-Systemen.
TSM7P06CP: Überlegene Leistung und Zuverlässigkeit
Der TSM7P06CP hebt sich von generischen MOSFETs durch seine optimierte P-Kanal-Architektur und sorgfältig ausgewählte Fertigungsprozesse ab. Dies ermöglicht eine gesteigerte Effizienz und eine höhere Leistungsdichte, was ihn zur überlegenen Wahl gegenüber Standardlösungen macht, die oft Kompromisse bei diesen kritischen Parametern eingehen müssen. Die geringe Durchlasswiderstand (RDS(ON)) von nur 0,153 Ohm minimiert Leistungsverluste und reduziert die Wärmeentwicklung, was zu einer längeren Lebensdauer und stabileren Betriebsbedingungen führt.
Anwendungsbereiche und Schlüsseltechnologien
Dieser P-Kanal MOSFET ist speziell für Anwendungen konzipiert, die eine präzise Steuerung negativer Spannungen erfordern. Seine Fähigkeit, Ströme bis zu -7 A bei einer maximalen Sperrspannung von -60 V zu schalten, macht ihn zu einer idealen Komponente für eine Vielzahl von elektronischen Schaltungen. Die TO-252-Gehäusebauform, auch bekannt als DPAK, bietet exzellente thermische Eigenschaften und eine einfache Integration in Printed Circuit Boards (PCBs). Dies ist entscheidend für Anwendungen mit begrenztem Platzangebot und hohen thermischen Anforderungen.
Technische Spezifikationen im Detail
Die Performance des TSM7P06CP wird durch eine Reihe von Schlüsselspezifikationen definiert, die ihn zu einer bevorzugten Wahl für anspruchsvolle Schaltungsdesigns machen:
- Hohe Stromtragfähigkeit: Mit einem kontinuierlichen Drain-Strom von -7 A können auch anspruchsvolle Lasten zuverlässig geschaltet werden.
- Breiter Spannungsbereich: Eine maximale Drain-Source-Spannung (VDS) von -60 V bietet ausreichend Spielraum für unterschiedliche Betriebsbedingungen.
- Geringer RDS(ON): Ein Durchlasswiderstand von nur 0,153 Ohm bei VGS = -10 V und ID = -7 A minimiert Energieverluste und Wärmeentwicklung.
- Effiziente Schaltung: Die Gateschwelle (VGS(th)) liegt typischerweise bei -2,5 V, was eine einfache Ansteuerung mit gängigen Logikpegeln oder separaten Treibern ermöglicht.
- Optimierte thermische Eigenschaften: Das TO-252-Gehäuse (DPAK) sorgt für eine effiziente Wärmeabfuhr und ermöglicht höhere Leistungsdichten.
- Robustheit: Hohe Zuverlässigkeit und Langlebigkeit sind durch die Verwendung hochwertiger Materialien und präziser Fertigungsprozesse gewährleistet.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | MOSFET, P-Kanal |
| Maximale Drain-Source Spannung (VDS) | -60 V |
| Kontinuierlicher Drain-Strom (ID) | -7 A |
| RDS(ON) (Max.) bei VGS = -10V, ID = -7A | 0,153 Ohm |
| Gate-Source Schwellenspannung (VGS(th)) (Typ.) | -2,5 V |
| Gehäuse | TO-252 (DPAK) |
| Anwendungsbereich | Schalten von Lasten im negativen Spannungsbereich, Stromversorgungen, Motorsteuerung, Automotive-Elektronik |
| Besondere Merkmale | Hohe Effizienz durch geringen RDS(ON), gute thermische Performance, robuste Bauweise für industrielle Anwendungen. |
Präzise Steuerung und Effizienzsteigerung
Der TSM7P06CP ist ein integraler Bestandteil für die Realisierung von energieeffizienten und kompakten Schaltungen. Seine Fähigkeit, mit geringen Gate-Spannungen angesteuert zu werden, vereinfacht das Design von Treiberschaltungen und reduziert die Komplexität der Gesamtanwendung. Die schnelle Schaltgeschwindigkeit minimiert Schaltverluste, was besonders in PWM-Anwendungen (Pulsweitenmodulation) zu einer signifikanten Verbesserung der Effizienz führt. Die geringe parasitäre Kapazität trägt ebenfalls zu schnelleren Schaltübergängen bei.
Materialien und Fertigungstechnologie
Die Zuverlässigkeit des TSM7P06CP basiert auf der Verwendung von hochreinem Silizium und fortschrittlichen Implantations- und Passivierungstechniken. Die metallischen Kontakte sind so konzipiert, dass sie eine geringe Übergangsbeständigkeit aufweisen und auch unter hohen Strombelastungen stabil bleiben. Die Isolationsschichten zwischen Gate und Kanal sind so optimiert, dass sie eine hohe Durchbruchspannung gewährleisten und gleichzeitig eine geringe Kapazität beibehalten. Das TO-252-Gehäuse wird aus einem robusten Polymer gefertigt, das eine ausgezeichnete thermische Leitfähigkeit und mechanische Stabilität bietet.
Vorteile für das Schaltungsdesign
Die Integration des TSM7P06CP in Ihre Schaltungsdesigns bietet Ihnen entscheidende Vorteile:
- Reduzierte Verlustleistung: Der niedrige RDS(ON) minimiert Energieverluste und die damit verbundene Wärmeentwicklung.
- Verbesserte Effizienz: Schnellere Schaltzeiten und geringere Verluste führen zu einer höheren Gesamteffizienz des Systems.
- Kompakteres Design: Gute thermische Eigenschaften und die Möglichkeit, höhere Leistungsdichten zu erzielen, ermöglichen kleinere und leichtere Geräte.
- Erhöhte Zuverlässigkeit: Hochwertige Materialien und präzise Fertigung sorgen für eine lange Lebensdauer und einen stabilen Betrieb.
- Vereinfachte Ansteuerung: Die moderate Gateschwelle ermöglicht die Ansteuerung mit einer Vielzahl von Steuerquellen.
- Kosteneffizienz: Durch die Minimierung von Kühlkörpern und die Verbesserung der Effizienz können langfristig Kosten eingespart werden.
Umfassende Anwendungsbeispiele
Der TSM7P06CP eignet sich hervorragend für folgende Anwendungsbereiche:
- Lastschaltung in negativen Spannungsschienen: Zum Ein- und Ausschalten von Verbrauchern in Systemen mit negativer Spannungsversorgung.
- Batteriemanagementsysteme: Zur Steuerung von Lade- und Entladevorgängen, insbesondere in Anwendungen, die eine negative Polarität erfordern.
- DC/DC-Wandler: Als primärer Schalter in Abwärtswandlern oder als sekundärer Schalter in Aufwärtswandlern, wenn negative Spannungen erzeugt werden müssen.
- Motorsteuerungen: Zum Ansteuern von bürstenlosen DC-Motoren oder anderen Lasten, die eine bidirektionale Stromkontrolle erfordern.
- Automotive-Anwendungen: In Bordnetzsteuergeräten, Beleuchtungssystemen oder als Schutzschalter für verschiedene Komponenten.
- Schutzschaltungen: Zum Implementieren von Überstrom- oder Überspannungsschutzfunktionen.
FAQ – Häufig gestellte Fragen zu TSM7P06CP – MOSFET P-Kanal, -60 V, -7 A, RDS(ON) 0,153 Ohm, TO-252
Wie wird der TSM7P06CP typischerweise angesteuert?
Der TSM7P06CP wird typischerweise durch Anlegen einer negativen Spannung an das Gate (relativ zur Source) eingeschaltet. Die Gateschwellenspannung (VGS(th)) liegt im Bereich von -1,5 V bis -3,5 V (typisch -2,5 V). Für eine vollständige Einschaltung und zur Minimierung des RDS(ON) werden oft Gate-Spannungen von -4,5 V bis -10 V empfohlen, abhängig von den genauen Anforderungen der Anwendung und der gewünschten Schaltgeschwindigkeit.
Ist der TSM7P06CP für hohe Schaltfrequenzen geeignet?
Ja, der TSM7P06CP ist aufgrund seiner geringen parasitären Kapazitäten und der optimierten Halbleiterstruktur für moderate bis hohe Schaltfrequenzen geeignet. Die genaue maximale Frequenz hängt von Faktoren wie der Gate-Treiberstärke, der gewünschten Effizienz und den thermischen Bedingungen ab. Er ist jedoch eine solide Wahl für viele gängige PWM-Anwendungen.
Welche Auswirkungen hat die RDS(ON) auf die Leistung?
Eine niedrige RDS(ON) von 0,153 Ohm bedeutet, dass der Widerstand des MOSFETs im eingeschalteten Zustand sehr gering ist. Dies führt zu einer minimierten Leistungsverlustleistung (P_verlust = I² RDS(ON)). Eine geringere Verlustleistung reduziert die Wärmeentwicklung im Bauteil, was wiederum die Effizienz der gesamten Schaltung verbessert und die Notwendigkeit für aufwändige Kühlmaßnahmen reduziert.
Welche Sicherheitsvorkehrungen sind beim Umgang mit dem TSM7P06CP zu beachten?
Als Halbleiterbauteil ist der TSM7P06CP empfindlich gegenüber elektrostatischer Entladung (ESD). Es wird empfohlen, Standard-ESD-Schutzmaßnahmen zu ergreifen, wie z.B. das Tragen eines Antistatik-Armbands und die Arbeit auf einer ESD-sicheren Unterlage. Darüber hinaus sollten die maximalen Spannungs- und Stromgrenzwerte gemäß dem Datenblatt niemals überschritten werden, um eine Beschädigung des Bauteils zu vermeiden.
Kann der TSM7P06CP mit Logikpegeln von 3,3 V oder 5 V angesteuert werden?
Nicht direkt für eine optimale Leistung. Da es sich um einen P-Kanal MOSFET handelt, benötigt man eine negative Spannung relativ zur Source, um ihn einzuschalten. Die typische Schwellenspannung liegt bei etwa -2,5 V. Mit rein positiven Logikpegeln von 3,3 V oder 5 V kann der TSM7P06CP nicht vollständig eingeschaltet werden, was zu einem hohen RDS(ON) und damit zu erheblichen Verlusten führen würde. Für eine Ansteuerung mit Logikpegeln ist die Verwendung eines Gate-Treiber-ICs oder einer Transistor-Schaltung erforderlich, die die notwendige negative Spannung erzeugt.
Welche Art von Anwendungen profitiert am meisten von diesem P-Kanal MOSFET?
Anwendungen, die von diesem P-Kanal MOSFET am meisten profitieren, sind solche, die das Schalten von Lasten im negativen Spannungsbereich erfordern oder eine einfache „Ground Sense“-Schaltung ermöglichen. Dies umfasst beispielsweise das Schalten von Lasten, die von einer negativen Stromschiene versorgt werden, oder als High-Side-Schalter in Systemen, bei denen die Last zwischen Masse und einer negativen Spannung liegt. Die Automotive-Industrie ist ein großer Anwender solcher Komponenten.

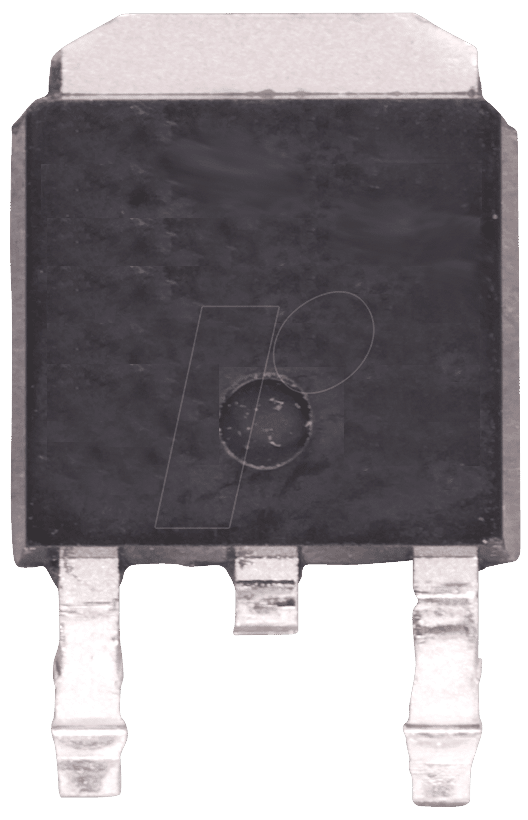

Was bedeutet die TO-252 (DPAK)-Gehäuseform für die Anwendung?
Die TO-252 (DPAK)-Gehäuseform ist eine Oberflächenmontage-(SMD)-Bauform, die sich durch ihre kompakte Größe und gute thermische Eigenschaften auszeichnet. Sie ermöglicht eine einfache Montage auf einer Leiterplatte und bietet eine effiziente Wärmeableitung über die Pad-Fläche. Dies ist besonders vorteilhaft in Anwendungen mit begrenztem Platzangebot oder wenn die Verlustleistung des Bauteils nennenswert ist.
