Leistungsstarke N-Kanal MOSFETs für anspruchsvolle Schaltungen: TSM70N1R4CP für Effizienz und Zuverlässigkeit
Wenn Sie nach einer N-Kanal MOSFET-Lösung suchen, die höchste Spannungsfestigkeit mit optimierter Leistungsaufnahme kombiniert, ist der TSM70N1R4CP die ideale Wahl. Dieser 700 V MOSFET mit einem geringen RDS(on) von 0,9 Ohm und einem Strom von 3,3 A wurde speziell für Ingenieure und Entwickler entwickelt, die auf robuste Bauteile für ihre Designs im Bereich der Energieumwandlung und Leistungselektronik angewiesen sind. Er bietet eine herausragende Leistung, die herkömmliche Lösungen oft nicht erreichen.
TSM70N1R4CP: Überlegene Leistungsmerkmale für Ihre Anwendungen
Der TSM70N1R4CP N-Kanal MOSFET zeichnet sich durch seine herausragende Spannungsfestigkeit von 700 V aus, was ihn prädestiniert für den Einsatz in Hochspannungsanwendungen macht, bei denen Sicherheit und Zuverlässigkeit oberste Priorität haben. In Kombination mit einem geringen On-Widerstand (RDS(on)) von nur 0,9 Ohm minimiert er Leistungsverluste im eingeschalteten Zustand. Dies führt zu einer signifikant erhöhten Energieeffizienz Ihrer Schaltung, was sich in geringerer Wärmeentwicklung und potenziell kleineren Kühlkörpern niederschlägt. Die Fähigkeit, Ströme bis zu 3,3 A zu schalten, macht ihn zu einem vielseitigen Baustein für eine breite Palette von Leistungselektronikanwendungen.
Optimierte Energieeffizienz und reduzierte Verlustleistung
Der entscheidende Vorteil des TSM70N1R4CP liegt in seinem niedrigen RDS(on) von 0,9 Ohm. Dieser Wert ist ein direktes Maß für den Widerstand, den der MOSFET im leitenden Zustand aufweist. Ein niedriger RDS(on) bedeutet, dass bei gleichem Stromfluss weniger Energie in Form von Wärme verloren geht. Dies ist besonders kritisch in modernen energieeffizienten Designs, wo jede eingesparte Wattzahl zählt. Die reduzierte Verlustleistung führt nicht nur zu einer höheren Gesamteffizienz des Systems, sondern ermöglicht auch den Einsatz kleinerer und leichterer Kühlkörper, was die Bauraum- und Gewichtsvorteile weiter ausbaut.
Hohe Spannungsfestigkeit für anspruchsvolle Umgebungen
Mit einer Nennspannung von 700 V ist der TSM70N1R4CP hervorragend gerüstet, um mit den hohen Spannungsspitzen umzugehen, die in vielen Stromversorgungs- und Umwandlungsschaltungen auftreten können. Diese hohe Spannungsfestigkeit bietet eine zusätzliche Sicherheitsmarge und schützt die nachgeschalteten Komponenten vor potenziell schädlichen Überspannungen. Dies ist ein kritischer Faktor für die Langlebigkeit und Zuverlässigkeit von Geräten, die in Netzwerken mit schwankender Spannungsqualität betrieben werden.
Vielseitige Einsatzmöglichkeiten in der Leistungselektronik
Der TSM70N1R4CP eignet sich ideal für eine Vielzahl von Anwendungen, darunter:
- Schaltnetzteile (SMPS)
- DC/DC-Wandler
- AC/DC-Konverter
- Motorsteuerungen
- LED-Treiber
- Netzfilter- und PFC-Schaltungen
- Generelle Leistungsschaltanwendungen
Die Kombination aus hoher Spannungsfestigkeit, niedrigem RDS(on) und robustem Gehäuse macht ihn zu einer zuverlässigen Komponente für industrielle und kommerzielle Anwendungen.

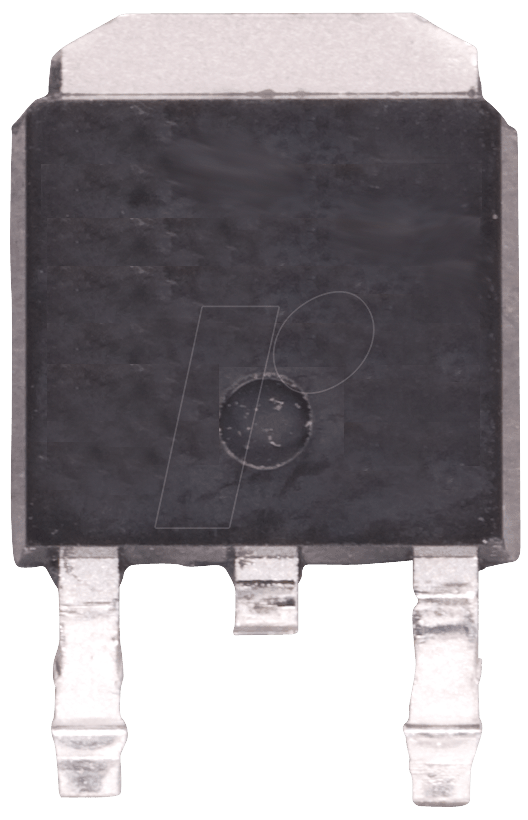

Das TO-252 Gehäuse: Kompaktheit und gute Wärmeableitung
Das TO-252-Gehäuse, auch bekannt als DPAK, bietet eine optimale Balance zwischen kompakter Bauform und effektiver Wärmeableitung. Diese Gehäuseform ermöglicht eine hohe Leistungsdichte in der Anwendung und erleichtert die Integration in bestehende Leiterplattendesigns. Die gute thermische Anbindung über die Kupferfläche des Gehäuses an die Leiterplatte unterstützt die Wärmeableitung und trägt zur Zuverlässigkeit des MOSFETs unter Last bei. Für Anwendungen, bei denen der Bauraum begrenzt ist, ist das TO-252-Gehäuse eine bevorzugte Wahl.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Typ | MOSFET, N-Kanal |
| Sperrspannung (Vds) | 700 V |
| Dauerstrom (Id) | 3,3 A |
| On-Widerstand (RDS(on)) | 0,9 Ohm (typisch bei Vgs = 10V) |
| Gehäuse | TO-252 (DPAK) |
| Schwellenspannung (Vgs(th)) | Qualitativ hochwertig für präzises Schalten |
| Gate-Ladung (Qg) | Optimiert für schnelle Schaltfrequenzen |
| Anwendungsbereiche | Energieumwandlung, Leistungselektronik, Schaltnetzteile |
Material und Konstruktion für Langlebigkeit
Der TSM70N1R4CP MOSFET wird aus hochwertigen Halbleitermaterialien gefertigt, die auf eine lange Lebensdauer und zuverlässige Leistung ausgelegt sind. Die Dotierungsprofile des Siliziumkristalls sind präzise optimiert, um die geforderten elektrischen Eigenschaften wie hohe Spannungsfestigkeit und geringen On-Widerstand zu erzielen. Die interne Metallisierung und die Bonddrähte sind so dimensioniert, dass sie auch unter Spitzenlastbedingungen stabil bleiben. Das robuste TO-252-Gehäuse schützt die empfindlichen Halbleiterstrukturen vor mechanischer Belastung und Umwelteinflüssen, was eine hohe Zuverlässigkeit im Einsatz gewährleistet.
Design-Merkmale für maximale Performance
Das Design des TSM70N1R4CP fokussiert sich auf die Maximierung der Leistung und Effizienz. Die Optimierung des Kanalsystems und der Gate-Struktur führt zu einem niedrigen RDS(on), der für eine effiziente Energieumwandlung unerlässlich ist. Die Avalanche-Robustheit des Bauteils ist ebenfalls ein wichtiges Designmerkmal, das den Schutz vor transienten Überspannungen verbessert und die Betriebssicherheit erhöht. Die schnelle Schaltgeschwindigkeit wird durch die Reduzierung der parasitären Kapazitäten im Design erreicht, was zu geringeren Schaltverlusten und einer höheren Frequenzfähigkeit führt.
Anwendungsbeispiele und Integration
Der TSM70N1R4CP ist ein vielseitiger Baustein, der sich nahtlos in eine breite Palette von Stromversorgungsschaltungen integrieren lässt. In Schaltnetzteilen kann er als primärer Schalter in Flyback- oder Forward-Topologien eingesetzt werden, wo seine hohe Spannungsfestigkeit kritisch ist. In DC/DC-Wandlern, wie Buck- oder Boost-Konvertern, ermöglicht er eine effiziente Spannungsregelung. Seine geringe Gate-Ladung (Qg) unterstützt schnelle Schaltfrequenzen, was für kompakte und leistungsfähige Designs von Vorteil ist. Die Integration in bestehende Leiterplattendesigns wird durch das standardisierte TO-252-Gehäuse erleichtert, das eine einfache Montage und gute thermische Anbindung ermöglicht.
Hohe Effizienz in Schaltnetzteilen
In Schaltnetzteilen spielt die Effizienz eine übergeordnete Rolle, um Energieverluste zu minimieren und die Wärmeentwicklung zu kontrollieren. Der TSM70N1R4CP trägt mit seinem niedrigen RDS(on) von 0,9 Ohm maßgeblich dazu bei. Bei der Primärschaltung eines Netzteils, wo der MOSFET kontinuierlich schaltet, werden Leistungsverluste direkt in Wärme umgewandelt. Ein niedriger On-Widerstand reduziert diese Verluste signifikant, was die Gesamteffizienz des Netzteils steigert. Dies ist insbesondere in modernen, energieeffizienten Netzteilen, die strenge Effizienzstandards erfüllen müssen, von entscheidender Bedeutung.
Zuverlässigkeit in industriellen Umgebungen
Industrielle Umgebungen stellen oft besondere Anforderungen an die Zuverlässigkeit von elektronischen Komponenten. Der TSM70N1R4CP ist darauf ausgelegt, diesen Anforderungen gerecht zu werden. Seine hohe Spannungsfestigkeit bietet Schutz vor Spannungsspitzen, die durch elektrische Störungen oder Netzinstabilitäten verursacht werden können. Die robuste Konstruktion und das TO-252-Gehäuse mit guter Wärmeableitung tragen zur Langlebigkeit unter kontinuierlicher Belastung bei. Dies macht ihn zu einer verlässlichen Wahl für Anwendungen in der Automatisierungstechnik, im Maschinenbau und in anderen industriellen Sektoren.
FAQ – Häufig gestellte Fragen zu TSM70N1R4CP – MOSFET N-Kanal, 700 V, 3,3 A, RDS(on) 0,9 Ohm, TO-252
Welche Vorteile bietet der TSM70N1R4CP im Vergleich zu MOSFETs mit höherem RDS(on)?
Der TSM70N1R4CP bietet mit einem RDS(on) von nur 0,9 Ohm deutlich geringere Leistungsverluste im eingeschalteten Zustand. Dies führt zu einer höheren Energieeffizienz, geringerer Wärmeentwicklung und der Möglichkeit, kleinere Kühlkörper zu verwenden. Für Anwendungen, bei denen Effizienz und Kühlung kritisch sind, ist dies ein entscheidender Vorteil.
Ist der TSM70N1R4CP für den Einsatz in Netzgeräten mit unterschiedlichen Eingangsspannungen geeignet?
Ja, mit einer Spannungsfestigkeit von 700 V ist der TSM70N1R4CP ideal für den Einsatz in Netzgeräten, die mit unterschiedlichen oder schwankenden Eingangsspannungen arbeiten. Er bietet eine ausreichende Sicherheitsmarge, um auch Spitzenlasten und Netzstörungen zu bewältigen.
Welche Arten von Schaltungen profitieren am meisten von der hohen Spannungsfestigkeit des TSM70N1R4CP?
Schaltungen, die mit hohen Spannungen arbeiten oder potenziellen Spannungsspitzen ausgesetzt sind, profitieren am meisten. Dazu gehören Hochspannungs-Schaltnetzteile, AC/DC-Konverter, Motorsteuerungen in industriellen Anwendungen und alle Schaltungen, bei denen eine zuverlässige Isolation und ein Schutz vor Überspannungen erforderlich sind.
Wie wirkt sich das TO-252-Gehäuse auf die Leistung des TSM70N1R4CP aus?
Das TO-252-Gehäuse (DPAK) bietet eine gute Balance zwischen Kompaktheit und Wärmeableitung. Es ermöglicht eine einfache Montage auf Leiterplatten und eine effektive Wärmeabfuhr über die Gehäusefläche, was für die Zuverlässigkeit und Lebensdauer des MOSFETs unter Last entscheidend ist.
Kann der TSM70N1R4CP in Hochfrequenzanwendungen eingesetzt werden?
Ja, die interne Optimierung des TSM70N1R4CP zielt darauf ab, eine schnelle Schaltgeschwindigkeit zu erreichen, die durch reduzierte Gate-Ladung und parasitäre Kapazitäten unterstützt wird. Dies ermöglicht den Einsatz in Hochfrequenzanwendungen, bei denen geringe Schaltverluste wichtig sind.
Was bedeutet RDS(on) und warum ist ein niedriger Wert wichtig?
RDS(on) steht für Resistance Drain-Source On-State. Es ist der elektrische Widerstand zwischen den Drain- und Source-Anschlüssen des MOSFETs, wenn dieser vollständig eingeschaltet ist. Ein niedriger RDS(on)-Wert bedeutet, dass der MOSFET weniger Energie in Form von Wärme verbraucht, wenn Strom durch ihn fließt. Dies führt zu einer höheren Effizienz und geringerer Wärmeentwicklung in der Schaltung.
Wie kann die thermische Anbindung des TO-252-Gehäuses optimiert werden?
Die thermische Anbindung kann optimiert werden, indem das Gehäuse direkt auf eine großflächige Kupferbahn auf der Leiterplatte gelötet wird. Die Verwendung von Durchkontaktierungen (Vias) in der Nähe der Gehäusefläche kann ebenfalls helfen, die Wärme in tiefere Lagen der Leiterplatte abzuleiten. Eine sorgfältige Platzierung des Bauteils fernab von anderen Wärmequellen ist ebenfalls ratsam.
