Maximale Effizienz und Zuverlässigkeit: Der TSM3N80CP N-Kanal MOSFET für anspruchsvolle Anwendungen
Sie suchen nach einer hochzuverlässigen und leistungsstarken Lösung für Ihre Schaltanwendungen, die sowohl unter hohen Spannungen als auch bei moderater Stromlast punktet? Der TSM3N80CP ist ein N-Kanal MOSFET, der präzise für anspruchsvolle Industrie- und Heimapplikationen entwickelt wurde, bei denen Spannungsfestigkeit und effiziente Schaltung essenziell sind. Dieser MOSFET eignet sich ideal für Entwickler und Techniker, die Wert auf Stabilität, geringe Verluste und eine lange Lebensdauer ihrer Komponenten legen, sei es in Netzteilen, Motorsteuerungen oder in der Leistungselektronik.
Der TSM3N80CP: Überlegene Leistung durch optimierte Technologie

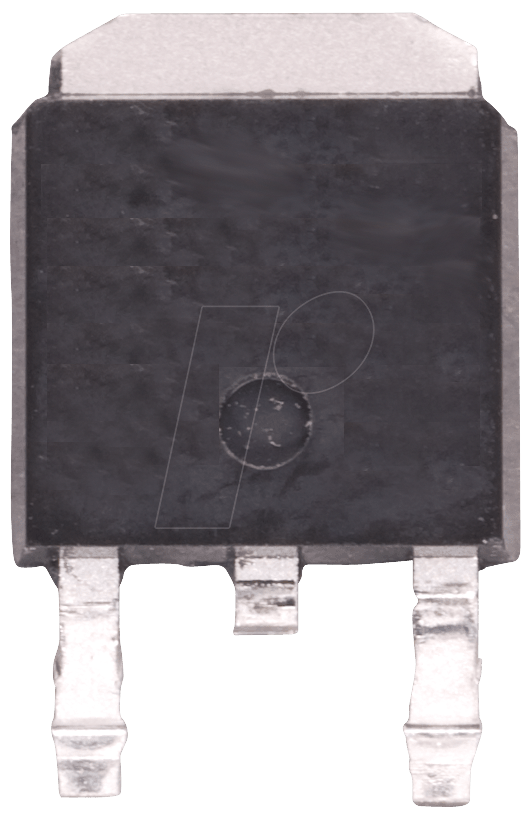

Im Vergleich zu Standard-MOSFETs, die oft Kompromisse bei Spannungsfestigkeit oder Durchlasswiderstand eingehen, bietet der TSM3N80CP eine ausgewogene Kombination aus hoher Spannungsdurchbruchfestigkeit von 800V und einem geringen RDS(on) von 4,2Ω. Dies ermöglicht eine effiziente Energieumwandlung mit minimalen Verlusten, was gerade in leistungskritischen Systemen zu einer Reduzierung der Wärmeentwicklung und damit zu einer erhöhten Systemstabilität führt. Die TO-252-Gehäuseform gewährleistet zudem eine problemlose Integration in SMD-bestückte Schaltungen und bietet gute thermische Eigenschaften für seine Klasse.
Anwendungsbereiche und technische Vorteile
Der TSM3N80CP N-Kanal MOSFET ist aufgrund seiner Spezifikationen vielseitig einsetzbar:
- Hohe Spannungsfestigkeit: Mit 800V Nennspannung ist er bestens geeignet für Anwendungen, die mit höheren Netzspannungen oder induktiven Lasten arbeiten, wie z.B. in SMPS (Switched-Mode Power Supplies), HID-Beleuchtungsanwendungen oder in Industrieschaltnetzteilen.
- Effiziente Schaltung: Der geringe Durchlasswiderstand (RDS(on)) von 4,2Ω minimiert die Leistungsverluste im eingeschalteten Zustand, was zu einer verbesserten Energieeffizienz und geringeren Wärmeentwicklung führt. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit von elektronischen Geräten.
- Schnelle Schaltgeschwindigkeit: Die optimierte Ladungsträgerinjektion und -rekombination ermöglicht schnelle Schaltübergänge, was für hochfrequente Schaltungen und die Reduzierung von EMI (Elektromagnetische Interferenz) von Vorteil ist.
- Robuste Konstruktion: Das TO-252-Gehäuse (auch bekannt als DPAK) bietet eine gute mechanische Stabilität und erleichtert die automatisierte Bestückung auf Leiterplatten, während es gleichzeitig eine effektive Wärmeabfuhr ermöglicht.
- Vielseitigkeit: Geeignet für eine breite Palette von Schaltungen, einschließlich DC-DC-Wandlern, AC-DC-Konvertern, Gleichrichtern, Pulsweitenmodulation (PWM) und als elektronischer Schalter in verschiedenen Leistungselektronik-Anwendungen.
Detaillierte Produktspezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | N-Kanal MOSFET |
| Maximale Drain-Source-Spannung (VDS) | 800 V |
| Kontinuierlicher Drain-Strom (ID bei 25°C) | 3 A |
| RDS(on) (Drain-Source-Widerstand im eingeschalteten Zustand) | 4,2 Ω bei VGS = 10V |
| Gate-Source-Schwellenspannung (VGS(th)) | Typischerweise zwischen 2V und 4V, was eine einfache Ansteuerung mit verschiedenen Gate-Treibern ermöglicht. |
| Maximale Gate-Source-Spannung (VGS) | ±30 V |
| Gehäuseform | TO-252 (DPAK) – Oberflächenmontage |
| Betriebstemperaturbereich | -55°C bis +150°C – Gewährleistet Zuverlässigkeit in extremen Umgebungen. |
| Paketart | Oberflächenmontage (SMD) – Ermöglicht kompakte Schaltungsdesigns und effiziente Fertigungsprozesse. |
| Typische Schaltzeiten | Optimierte Schaltzeiten für schnelle Ansprechverhalten in dynamischen Schaltungen. Genaue Werte hängen von der Ansteuerung ab, sind aber auf eine hohe Effizienz ausgelegt. |
Qualität und Zuverlässigkeit durch Material und Fertigung
Der TSM3N80CP wird unter strengen Qualitätskontrollen gefertigt, um höchste Standards zu erfüllen. Die Halbleitertechnologie basiert auf fortschrittlichen Silizium-Prozessen, die eine präzise Kontrolle der Bauteileigenschaften wie Durchlasswiderstand und Ladungsträgerverhalten ermöglichen. Das TO-252-Gehäuse ist aus robustem Kunststoff gefertigt, der eine gute Isolation und mechanische Festigkeit bietet. Die interne Verbindungstechnik und das Bondmaterial sind auf Langlebigkeit und Beständigkeit gegen thermische Belastungen ausgelegt, was für den zuverlässigen Betrieb des MOSFETs unter anspruchsvollen Bedingungen entscheidend ist.
Design-Merkmale für optimierte Leistung
Das Design des TSM3N80CP ist auf die Maximierung der Leistungseffizienz bei gleichzeitiger Beibehaltung einer hohen Spannungsfestigkeit ausgerichtet. Die N-Kanal-Struktur in Kombination mit der optimierten Zellgeometrie reduziert die Kapazitäten und den RDS(on)-Wert. Dies resultiert in geringeren Schaltverlusten und geringeren Leitungsverlusten. Die Platzierung der Anschlüsse im TO-252-Gehäuse ist so gewählt, dass eine effektive Wärmeableitung über die Leiterplatte unterstützt wird, was die thermische Belastung des Bauteils reduziert und somit die Lebensdauer verlängert.
FAQ – Häufig gestellte Fragen zu TSM3N80CP – MOSFET N-Ch 800V 3A 4,2R TO252
Kann der TSM3N80CP in Hochfrequenzanwendungen eingesetzt werden?
Ja, der TSM3N80CP ist für seine schnellen Schaltzeiten bekannt, die ihn für Hochfrequenzanwendungen geeignet machen. Dies ermöglicht eine effiziente Energieumwandlung in Schaltungen wie Schaltnetzteilen und anderen Leistungswandlern.
Welche maximale Temperatur kann der TSM3N80CP aushalten?
Der TSM3N80CP hat einen Betriebstemperaturbereich von -55°C bis +150°C. Dies gewährleistet eine hohe Zuverlässigkeit auch unter widrigen Temperaturbedingungen.
Ist das TO-252-Gehäuse für die automatische Bestückung geeignet?
Ja, das TO-252-Gehäuse (DPAK) ist ein Standardgehäuse für die Oberflächenmontage (SMD) und somit hervorragend für automatisierte Bestückungsprozesse auf Leiterplatten geeignet.
Wie wirkt sich der geringe RDS(on)-Wert auf die Leistung aus?
Ein geringer RDS(on)-Wert von 4,2Ω bedeutet, dass der MOSFET im eingeschalteten Zustand einen sehr niedrigen Widerstand aufweist. Dies führt zu minimalen Leitungsverlusten und damit zu einer höheren Energieeffizienz und geringeren Wärmeentwicklung in Ihrer Schaltung.
Ist der TSM3N80CP für Netzteilanwendungen geeignet?
Absolut. Mit seiner hohen Spannungsfestigkeit von 800V und seinen effizienten Schalteigenschaften ist der TSM3N80CP eine ausgezeichnete Wahl für verschiedene Netzteilarchitekturen, einschließlich SMPS und AC-DC-Konverter.
Welche Gate-Spannung wird benötigt, um den TSM3N80CP vollständig durchzuschalten?
Die Gate-Source-Schwellenspannung (VGS(th)) liegt typischerweise zwischen 2V und 4V. Für einen vollständigen Durchschaltzustand und zur Erreichung des minimalen RDS(on)-Wertes wird in der Regel eine Gate-Source-Spannung von etwa 10V empfohlen, wie in den Spezifikationen angegeben.
Bietet der TSM3N80CP Schutz vor Überspannungen?
Der TSM3N80CP ist für eine maximale Drain-Source-Spannung von 800V spezifiziert. Innerhalb dieser Grenzen bietet er eine zuverlässige Spannungsdurchbruchfestigkeit. Für Schutz vor Überspannungen über diese Grenze hinaus sind zusätzliche externe Schutzschaltungen in der Anwendung erforderlich.
