Maximale Leistung und Effizienz für Ihre Elektronikprojekte: Der TSM250N02CX MOSFET
Suchen Sie nach einer hochzuverlässigen Lösung für anspruchsvolle Schaltungen, die präzise Steuerung und minimale Energieverluste erfordert? Der TSM250N02CX ist ein N-Kanal-MOSFET, der speziell für Ingenieure und Entwickler konzipiert wurde, die maximale Leistung und Effizienz in kompakten Designs benötigen. Er ist die ideale Wahl für Anwendungen, bei denen schnelle Schaltvorgänge und geringe Durchlasswiderstände entscheidend sind, um Energieverschwendung zu minimieren und die Lebensdauer von Komponenten zu verlängern.
Warum der TSM250N02CX die überlegene Wahl ist
Im Vergleich zu Standard-MOSFETs bietet der TSM250N02CX signifikante Vorteile in Bezug auf Leistung, Effizienz und Zuverlässigkeit. Sein geringer RDS(on) von nur 0,025 Ohm bei 10V VGS reduziert Leistungsverluste und Wärmeentwicklung erheblich, was insbesondere in stromsparenden Anwendungen und Hochleistungsdesigns von entscheidender Bedeutung ist. Die Nennspannung von 20V und ein kontinuierlicher Strom von 5,8A ermöglichen den Einsatz in einer breiten Palette von Schaltungen, von Stromversorgungen und Motorsteuerungen bis hin zu Ladeelektronik und Signalverarbeitung.
Technische Überlegenheit und Leistung
Der TSM250N02CX setzt neue Maßstäbe in puncto Leistung durch seine fortschrittliche Halbleitertechnologie. Die optimierte Kanalstruktur und die sorgfältige Dotierung gewährleisten einen extrem niedrigen Serienwiderstand, was zu minimalen Spannungsabfällen und damit zu einer verbesserten Energieeffizienz führt. Diese Effizienz ist nicht nur gut für die Umwelt, sondern senkt auch die Betriebskosten Ihrer Geräte durch reduzierte Wärmeentwicklung und geringeren Stromverbrauch.
- Extrem niedriger Durchlasswiderstand (RDS(on)): Nur 0,025 Ohm bei 10V VGS für minimale Energieverluste und Wärmeentwicklung.
- Hohe Strombelastbarkeit: Kontinuierlicher Strom von 5,8A, ideal für leistungshungrige Anwendungen.
- Präzise Schaltcharakteristik: Schnelle Schaltzeiten für effiziente PWM-Anwendungen und dynamische Lastregelung.
- Zuverlässige 20V-Nennspannung: Geeignet für eine Vielzahl von Niederspannungsanwendungen.

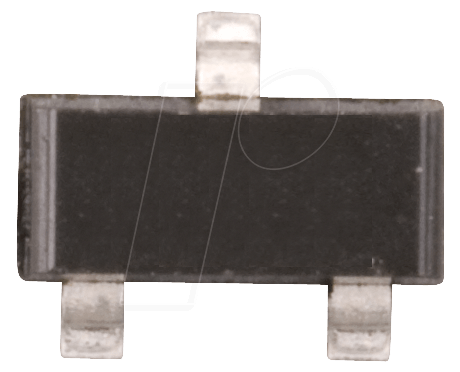

- Kompaktes SOT-23-Gehäuse: Platzsparendes Design für dichte Leiterplattenlayouts.
Optimierte Einsatzgebiete und Anwendungsfälle
Die Vielseitigkeit des TSM250N02CX eröffnet ein breites Spektrum an Einsatzmöglichkeiten in verschiedenen Branchen. Seine Fähigkeit, hohe Ströme mit geringen Verlusten zu schalten, macht ihn zu einer idealen Komponente in folgenden Bereichen:
- Schaltnetzteile (SMPS): Effiziente Steuerung von Hochfrequenzschaltungen zur Erzeugung stabiler Ausgangsspannungen.
- Motorsteuerungen: Präzise Regelung der Drehzahl und des Drehmoments von DC-Motoren in Robotik, Automobiltechnik und industriellen Automatisierungssystemen.
- Batteriemanagementsysteme (BMS): Zuverlässiges Schalten von Lade- und Entladezyklen in Lithium-Ionen-Batterien für Elektrofahrzeuge und portable Elektronik.
- Lastschalter und Schutzschaltungen: Schutz empfindlicher Komponenten vor Überlastung und Kurzschlüssen.
- Leistungsregelung in LED-Treibern: Effiziente Steuerung der Helligkeit von Hochleistungs-LEDs in Beleuchtungssystemen.
- Signalverarbeitung und Logikpegelverschiebung: Schnelle und verlustarme Signalverarbeitung in modernen digitalen Schaltungen.
Hochwertige Materialien und Fertigung
Der TSM250N02CX wird unter strengen Qualitätskontrollen aus erstklassigen Halbleitermaterialien gefertigt. Die Verwendung von reinem Silizium und die präzise Dotierungsprozesse gewährleisten die außergewöhnlichen elektrischen Eigenschaften und die Langlebigkeit der Komponente. Das SOT-23-Gehäuse bietet nicht nur eine kompakte Bauform, sondern auch eine robuste mechanische Integrität und eine gute Wärmeableitung.
Produktdetails und Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Typ | N-Kanal MOSFET |
| Hersteller-Teilenummer | TSM250N02CX |
| Drain-Source-Spannung (VDS) | 20 V |
| Gate-Source-Schwellenspannung (VGS(th)) | Typisch 1,2 V bei 250 µA |
| Durchlasswiderstand (RDS(on)) | 0,025 Ohm bei VGS = 10 V, ID = 5,8 A |
| Kontinuierlicher Drain-Strom (ID) | 5,8 A bei 25°C Gehäusetemperatur |
| Pulsstrom (IDM) | Bis zu 20 A (abhängig von der Pulsdauer und Kühlung) |
| Anstiegszeit (tr) | Typisch 5 ns (abhängig von der Ansteuerbeschaltung) |
| Abfallzeit (tf) | Typisch 3 ns (abhängig von der Ansteuerbeschaltung) |
| Gehäuse | SOT-23 |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Energieeffizienz | Hervorragend durch geringe RDS(on), reduziert Wärmeentwicklung und steigert Systemeffizienz. |
| Zuverlässigkeit | Gefertigt nach höchsten Industriestandards für langfristige Performance in anspruchsvollen Umgebungen. |
FAQ – Häufig gestellte Fragen zu TSM250N02CX – MOSFET N-Ch 20V 5,8A 0,025R SOT23
Was bedeutet N-Kanal MOSFET?
Ein N-Kanal MOSFET ist ein feldeffekttransistor, der durch die Anlegung einer Spannung am Gate einen elektrisch leitenden Kanal zwischen Source und Drain erzeugt, durch den Elektronen fließen können. Dies ermöglicht die Steuerung des Stromflusses in einer Schaltung.
Warum ist der niedrige RDS(on) so wichtig?
Ein niedriger Durchlasswiderstand (RDS(on)) bedeutet, dass bei gleichem Strom weniger Leistung in Wärme umgewandelt wird. Dies führt zu höherer Energieeffizienz, geringerer Wärmeentwicklung und einer längeren Lebensdauer der Komponente und des Gesamtsystems.
In welchen Anwendungen eignet sich der TSM250N02CX besonders gut?
Der TSM250N02CX ist ideal für Anwendungen, die eine präzise und effiziente Steuerung von Strömen bis 5,8A bei niedrigen Spannungen erfordern. Dazu gehören unter anderem Schaltnetzteile, Motorsteuerungen, LED-Treiber und Batteriemanagementsysteme.
Ist das SOT-23-Gehäuse für leistungsintensive Anwendungen geeignet?
Das SOT-23-Gehäuse ist ein Standardgehäuse für oberflächenmontierte Komponenten. Für Anwendungen mit sehr hoher Dauerstrombelastung und signifikanter Wärmeentwicklung sollte die richtige Leiterplatten-Layoutgestaltung für eine effektive Wärmeableitung beachtet werden, gegebenenfalls durch zusätzliche Kühlflächen oder eine optimierte Platzierung.
Welche Ansteuerspannung (VGS) wird für den TSM250N02CX empfohlen?
Der MOSFET ist für einen Betrieb mit Logikpegel-Gate-Spannungen optimiert. Eine Gate-Source-Spannung (VGS) von 10V ermöglicht den Betrieb mit dem angegebenen niedrigen RDS(on) von 0,025 Ohm. Niedrigere Spannungen können ebenfalls zur Ansteuerung verwendet werden, was jedoch zu einem höheren RDS(on) und damit zu mehr Leistungsverlusten führen kann.
Wie verhält sich der TSM250N02CX bei höheren Temperaturen?
Wie bei allen Halbleiterkomponenten steigt der Durchlasswiderstand (RDS(on)) mit zunehmender Temperatur an. Die Spezifikationen geben den maximalen Dauerstrom bei 25°C Gehäusetemperatur an. Bei höheren Betriebstemperaturen reduziert sich der maximal zulässige Dauerstrom, um eine Überhitzung zu vermeiden.
Ist dieser MOSFET für den Einsatz in Automotive-Anwendungen geeignet?
Während der TSM250N02CX für viele allgemeine Elektronikanwendungen geeignet ist, sind Automotive-Anwendungen oft strengeren Normen und Anforderungen unterworfen (z.B. AEC-Q100). Für spezifische Automotive-Projekte sollten Sie die Eignung anhand der genauen Anforderungen und ggf. speziell zertifizierter Automotive-Bauteile prüfen.
