TSM2323CX – Hochleistungs-P-Kanal-MOSFET für anspruchsvolle Schaltanwendungen
Für Entwickler und Ingenieure, die eine präzise und effiziente Steuerung von Lasten in Niederspannungsanwendungen suchen, bietet der TSM2323CX – MOSFET P-Kanal, -20 V, -4,7 A, RDS(on) 0,031 Ohm, SOT-23 eine herausragende Lösung. Dieses Bauteil ist speziell konzipiert, um die Herausforderungen bei der Schaltung von Stromversorgungen, Batteriemanagementsystemen und anderen energieeffizienten Schaltungen zu meistern, wo niedriger Übergangswiderstand und zuverlässige Leistung oberste Priorität haben.
Warum TSM2323CX die überlegene Wahl ist
Der TSM2323CX zeichnet sich durch seinen extrem niedrigen eingeschalteten Widerstand (RDS(on)) von nur 0,031 Ohm aus. Dies ist ein entscheidender Vorteil gegenüber vielen Standard-MOSFETs, die oft höhere Verluste durch Wärmeentwicklung verursachen. Die Reduzierung des RDS(on) minimiert Energieverluste, was zu einer höheren Gesamteffizienz des Systems führt und die Wärmeentwicklung im Bauteil selbst reduziert. Dies ermöglicht kompaktere Designs, geringere Kühlungsanforderungen und eine längere Lebensdauer der Schaltung. Die negative Spannungsfestigkeit von -20 V und ein Dauerstrom von bis zu -4,7 A machen ihn zudem vielseitig einsetzbar in einer Reihe von P-Kanal-Schaltanwendungen, wo traditionelle Lösungen an ihre Grenzen stoßen.
Leistungsmerkmale und Vorteile des TSM2323CX
Der TSM2323CX bietet eine Kombination aus fortschrittlicher Halbleitertechnologie und optimiertem Design, die ihn zu einer erstklassigen Komponente für anspruchsvolle Elektronikanwendungen macht:
- Extrem niedriger RDS(on): Mit nur 0,031 Ohm minimiert er Leistungsverluste und Wärmeentwicklung, was zu einer höheren Effizienz und geringeren Betriebstemperaturen führt.
- Hohe Strombelastbarkeit: Ein Dauerstrom von bis zu -4,7 A ermöglicht die Steuerung einer Vielzahl von Lasten in Niederspannungsanwendungen.
- Zuverlässige Spannungsfestigkeit: Die Nennspannung von -20 V stellt sicher, dass das Bauteil robust für typische Niederspannungsdesigns ist.

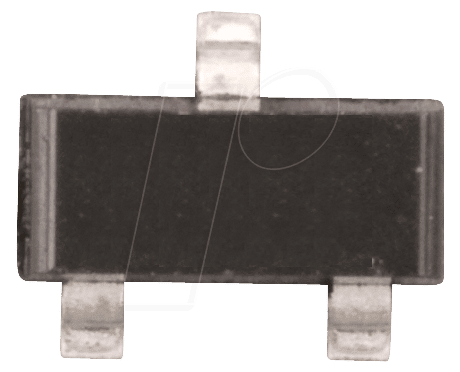

- Kompaktes SOT-23-Gehäuse: Dieses weit verbreitete Gehäuseformat ermöglicht eine einfache Integration in oberflächenmontierte Schaltungen und spart wertvollen Platz auf der Leiterplatte.
- Schnelle Schaltgeschwindigkeiten: Optimiert für effizientes Schalten, reduziert er die Schaltverluste und verbessert die Reaktionszeit der Schaltung.
- P-Kanal-Konfiguration: Ideal für Anwendungen, bei denen eine Last gegen Masse oder eine positive Versorgung geschaltet werden muss, was häufig in invertierenden Schaltungen oder zur Stromabschaltung von positiven Schienen vorkommt.
Technische Spezifikationen im Detail
Die präzisen technischen Daten des TSM2323CX sind der Schlüssel zu seiner überlegenen Leistung und Zuverlässigkeit. Jede Spezifikation ist sorgfältig abgestimmt, um maximale Effizienz und Robustheit in Ihren Designs zu gewährleisten.
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Typ | MOSFET, P-Kanal | Ermöglicht die Steuerung von Lasten, die gegen Masse oder eine positive Versorgung geschaltet werden, oft in Konfigurationen zur Stromabschaltung. |
| Maximale Drain-Source-Spannung (VDS) | -20 V | Bietet ausreichende Spannungsfestigkeit für die meisten Niederspannungs- und Batterieversorgungsanwendungen. |
| Kontinuierlicher Drain-Strom (ID) | -4,7 A | Geeignet für die Schaltung von mittleren bis höheren Lastströmen, wie z.B. Motoren, LEDs oder andere Leistungskomponenten. |
| RDS(on) (bei VGS = -4,5 V, ID = -4,7 A) | 0,031 Ohm (typisch) | Der extrem niedrige eingeschaltete Widerstand minimiert Leistungsverluste und Wärmeentwicklung, was zu höherer Effizienz und geringerer thermischer Belastung führt. Dies ist ein zentraler Vorteil gegenüber Standard-MOSFETs. |
| Gate-Source-Schwellenspannung (VGS(th)) | -1,0 V bis -2,5 V (typisch -1,5 V) | Definiert die Gate-Spannung, die benötigt wird, um den MOSFET in den leitenden Zustand zu versetzen. Die relativ niedrige Schwellenspannung ermöglicht die Ansteuerung mit gängigen Mikrocontrollern oder Logikpegeln. |
| Gate-Charge (QG) | Typisch 5,5 nC | Geringe Gate-Ladung bedeutet schnellere Schaltzeiten und geringere Ansteuerungsverluste, was die Gesamteffizienz verbessert. |
| Gehäuse | SOT-23 | Ein standardisiertes, oberflächenmontierbares Gehäuse, das eine platzsparende Integration in Leiterplatten ermöglicht und gut für automatische Bestückungsprozesse geeignet ist. |
| Temperaturbereich (Betrieb) | -55 °C bis +150 °C | Ein breiter Betriebstemperaturbereich gewährleistet zuverlässige Funktion unter verschiedensten Umgebungsbedingungen. |
Einsatzgebiete für den TSM2323CX
Der TSM2323CX ist aufgrund seiner optimierten Eigenschaften eine ideale Wahl für eine Vielzahl von anspruchsvollen elektronischen Anwendungen, wo Präzision, Effizienz und Zuverlässigkeit gefragt sind:
- Batterie-Management-Systeme (BMS): Zur präzisen Steuerung von Lade- und Entladeströmen, Schutzfunktionen und zur Optimierung der Akkuleistung.
- Leistungswandler und DC/DC-Konverter: Insbesondere in kompakten oder hocheffizienten Designs, wo minimale Verluste entscheidend sind.
- Lastschaltung und Schutz: Zum Schalten von Verbrauchern wie Motoren, Heizungselementen oder Beleuchtungssystemen, insbesondere wenn eine negative Logik zur Ansteuerung gewünscht ist.
- Portables Elektronik-Design: Wo Energieeffizienz und geringe Wärmeentwicklung für eine längere Batterielaufzeit und kompaktere Bauweise unerlässlich sind.
- Automobil-Elektronik: In Anwendungen mit typischen Bordnetzspannungen und dem Bedarf an robusten, zuverlässigen Schaltelementen.
- Industrielle Steuerungen: Zur Steuerung von Aktuatoren und Signalwegen in Automatisierungsanwendungen.
Fortschrittliche Technologie für maximale Effizienz
Der TSM2323CX nutzt eine fortschrittliche Fertigungstechnologie, um den P-Kanal-MOSFET-Charakteristika zu optimieren. Die Siliziumstruktur ist darauf ausgelegt, den parasitären Widerstand im leitenden Zustand drastisch zu reduzieren. Dies wird durch eine präzise Dotierung und eine optimierte Kanalgeometrie erreicht. Die verringerte Schwellenspannung (VGS(th)) erlaubt eine einfachere Ansteuerung, oft schon mit 3,3V oder 5V Logikpegeln, was die Integration in Mikrocontroller-basierte Systeme vereinfacht. Die geringe Gate-Ladung (QG) trägt zu schnellen Schaltübergängen bei, was wiederum die Schaltverluste minimiert, ein kritischer Faktor bei der Pulsweitenmodulation (PWM) und anderen Hochfrequenzschaltanwendungen. Die Kombination dieser Faktoren stellt sicher, dass der TSM2323CX nicht nur leistungsfähig, sondern auch energieeffizient ist, was ihn zu einer nachhaltigen Wahl für moderne Elektronikdesigns macht.
FAQ – Häufig gestellte Fragen zu TSM2323CX – MOSFET P-Kanal, -20 V, -4,7 A, RDS(on) 0,031 Ohm, SOT-23
Was ist die Hauptanwendung für einen P-Kanal-MOSFET wie den TSM2323CX?
Ein P-Kanal-MOSFET wie der TSM2323CX wird primär in Anwendungen eingesetzt, bei denen eine Last gegen Masse oder eine positive Versorgung geschaltet werden muss. Dies ist oft nützlich, um eine positive Versorgungsspannung zu unterbrechen (High-Side-Schalten oder Lastabschaltung) oder in invertierenden Schaltungen. Seine Fähigkeit, Ströme von bis zu -4,7 A zu schalten, macht ihn ideal für die Steuerung von Akkus, Motoren oder anderen Leistungskomponenten in Niederspannungsumgebungen.
Warum ist der niedrige RDS(on) von 0,031 Ohm so wichtig?
Ein niedriger RDS(on) (On-State Resistance) bedeutet, dass der MOSFET im leitenden Zustand nur einen sehr geringen Widerstand hat. Dies minimiert die Leistungsverluste (P = I² R) und damit die Wärmeentwicklung. Für Ihre Anwendung bedeutet dies höhere Effizienz, geringere thermische Belastung des Bauteils und des Gesamtsystems, was zu kompakteren Designs und längerer Lebensdauer führen kann.
Kann der TSM2323CX mit einem 3,3V Mikrocontroller angesteuert werden?
Ja, der TSM2323CX hat eine relativ niedrige Schwellenspannung (VGS(th)) von typischerweise -1,5 V. Dies bedeutet, dass er mit einer Gate-Source-Spannung von beispielsweise -3,3 V bereits vollständig durchschaltet. Daher ist er gut mit den meisten modernen Mikrocontrollern kompatibel, die oft 3,3V oder 5V Logikpegel ausgeben.
Welche Vorteile bietet das SOT-23-Gehäuse?
Das SOT-23-Gehäuse ist ein Standard-SMD-Gehäuse (Surface-Mount Device), das sehr klein und flach ist. Dies ermöglicht eine platzsparende Integration auf Leiterplatten und ist ideal für kompakte Designs. Es ist auch für automatisierte Bestückungslinien optimiert, was die Massenproduktion erleichtert und kostengünstiger macht.
Wie unterscheidet sich ein P-Kanal-MOSFET von einem N-Kanal-MOSFET in typischen Anwendungen?
Der Hauptunterschied liegt in der Polarität der Steuerspannung und der Stromflussrichtung. Bei einem N-Kanal-MOSFET wird der Strom typischerweise von Drain zu Source und die Steuerung erfolgt mit einer positiven Gate-Source-Spannung (VGS > 0). Ein P-Kanal-MOSFET schaltet den Strom in umgekehrter Richtung (Source zu Drain), und die Ansteuerung erfordert eine negative Gate-Source-Spannung (VGS < 0). P-Kanal-MOSFETs sind oft die bevorzugte Wahl für High-Side-Schalter, die eine positive Spannungsrail schalten.
Ist der TSM2323CX für Hochfrequenzanwendungen geeignet?
Ja, der TSM2323CX ist aufgrund seiner schnellen Schaltgeschwindigkeiten und geringen Gate-Ladung gut für Hochfrequenzanwendungen geeignet. Dies ist besonders wichtig in Schaltnetzteilen und DC/DC-Wandlern, wo schnelle Schaltübergänge die Effizienz maßgeblich beeinflussen. Die geringe Gate-Kapazität des Bauteils minimiert die Zeit, die benötigt wird, um das Gate aufzuladen oder zu entladen, was zu weniger Schaltverlusten führt.
Welche typischen Ausfallmechanismen sollte ich bei der Anwendung eines MOSFETs beachten?
Die häufigsten Ausfallmechanismen bei MOSFETs sind thermische Überlastung (wenn der Strom oder die Spannung die Nennwerte überschreitet und die Wärme nicht abgeführt werden kann), Überspannung (die die Gate-Isolationsschicht beschädigt) und elektrostatische Entladung (ESD). Die sorgfältige Einhaltung der Datenblatt-Spezifikationen, die Implementierung von Schutzschaltungen und das Management der Wärmeableitung sind entscheidend, um einen zuverlässigen Betrieb sicherzustellen.
