TSM2301ACX – Präzision und Zuverlässigkeit für Ihre Schaltungsentwürfe
Der TSM2301ACX ist ein hochentwickelter P-Kanal-MOSFET, der speziell für anspruchsvolle Schaltungsanwendungen entwickelt wurde, bei denen eine präzise Steuerung von Strömen und Spannungen unerlässlich ist. Er richtet sich an Elektronikentwickler, Ingenieure und Hobbyisten, die eine robuste und effiziente Lösung für Schalt- und Verstärkeraufgaben suchen. Wenn Sie nach einem Bauteil suchen, das zuverlässig negative Lasten schaltet und dabei geringe Verluste aufweist, ist dieser MOSFET die ideale Wahl.
Überlegene Leistung für anspruchsvolle Anwendungen
Der TSM2301ACX setzt neue Maßstäbe in puncto Leistungsfähigkeit und Zuverlässigkeit im Vergleich zu herkömmlichen MOSFETs. Seine optimierte P-Kanal-Architektur ermöglicht eine effiziente Steuerung von Lasten mit negativer Polarität, was ihn zu einer unverzichtbaren Komponente in vielen modernen elektronischen Systemen macht. Die geringe Durchlasswiderstand (Rds(on)) von nur 0,13 Ohm minimiert Leistungsverluste und reduziert die Wärmeentwicklung, was zu einer längeren Lebensdauer und höherer Systemstabilität führt. Mit einer maximalen Strombelastbarkeit von 2,8A und einer Spannungsfestigkeit von bis zu 20V bietet er eine beeindruckende Leistungsreserve für eine Vielzahl von Schaltungsdesigns.
Hauptvorteile des TSM2301ACX
- Optimierte P-Kanal-Schaltcharakteristik: Ermöglicht die effiziente Steuerung von Lasten mit negativer Spannungspolarität, was in vielen Designs eine Herausforderung darstellt.
- Sehr geringer Einschaltwiderstand (Rds(on)): Minimiert Energieverluste und reduziert die Wärmeentwicklung, was zu höherer Effizienz und verbesserter Zuverlässigkeit führt.
- Hohe Strombelastbarkeit: Mit 2,8A Nennstrom bewältigt der MOSFET auch anspruchsvolle Lasten souverän.
- Robuste Spannungsfestigkeit: Bis zu 20V Drain-Source-Spannung bieten ausreichend Spielraum für diverse Anwendungsbereiche.

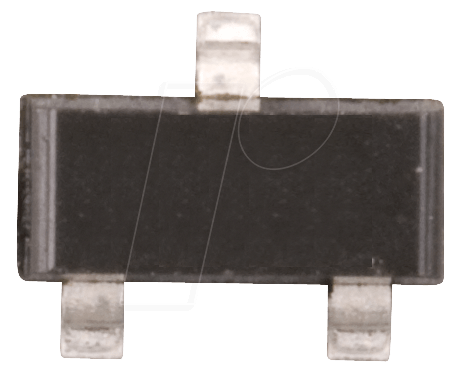

- Kompaktes SOT23-Gehäuse: Ideal für Anwendungen mit begrenztem Platzangebot auf der Leiterplatte und erleichtert das Design kompakter Schaltungen.
- Schnelle Schaltzeiten: Ermöglicht präzise und dynamische Schaltvorgänge, wichtig für viele moderne elektronische Systeme.
- Hohe Zuverlässigkeit und Langlebigkeit: Hergestellt nach strengen Qualitätsstandards für maximale Betriebssicherheit.
Detaillierte technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Typ | P-Kanal MOSFET |
| Herstellerbezeichnung | TSM2301ACX |
| Maximale Drain-Source-Spannung (Vds) | 20 V |
| Maximale Gate-Source-Spannung (Vgs) | -10 V |
| Maximale kontinuierliche Drain-Stromstärke (Id) bei 25°C | 2,8 A |
| Rds(on) (Drain-Source-Widerstand bei eingeschaltetem Zustand) | 0,13 Ω bei Vgs = -4,5 V, Id = -2 A |
| Schwellenspannung (Vgs(th)) | -0,5 V bis -1,5 V |
| Gehäusetyp | SOT23 |
| Temperaturbereich (Betrieb) | -55°C bis +150°C |
| Anwendungsbereich | Schaltanwendungen, Lastschaltungen, Batteriemanagementsysteme, Motorsteuerungen, allgemeine analoge Signalverarbeitung. |
Anwendungsbereiche und Designvorteile
Der TSM2301ACX ist ein vielseitiger MOSFET, der in einer breiten Palette von Elektronikprojekten eingesetzt werden kann. Seine primäre Funktion liegt im Schalten von Lasten mit negativer Spannungspolarität, was ihn ideal für Anwendungen macht, bei denen ein Masse-Referenzschalter benötigt wird. Typische Einsatzgebiete umfassen:
- Lastschaltungen: Zum präzisen Ein- und Ausschalten von Verbrauchern wie LEDs, Relais oder kleineren Motoren, die mit einer negativen Spannung versorgt werden.
- Batteriemanagementsysteme (BMS): Zur Steuerung des Lade- und Entladeverhaltens von Akkus, insbesondere in Lithium-Ionen-Batteriepacks, wo eine präzise Spannungsregelung kritisch ist.
- DC-DC-Wandler: Als Komponente in invertierenden Wandlertopologien zur Erzeugung negativer Spannungen.
- Motorsteuerungen: In bidirektionalen Motorsteuerungen oder bei der Steuerung von Bürstenmotoren, wo die Umpolung der Spannung erforderlich ist.
- Analogschalter: Zum Schalten von analogen Signalen mit hoher Präzision und geringer Verzerrung.
- Netzteil- und Stromversorgungsdesigns: Zur Implementierung von Schutzschaltungen oder zur Steuerung von Ausgangsstromversorgungen.
Das SOT23-Gehäuse ist ein wesentlicher Vorteil für das moderne Schaltungsdesign. Seine geringe Größe ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was ihn besonders attraktiv für mobile Geräte, tragbare Elektronik und Miniatur-Systeme macht. Die einfache Lötbarkeit und gute Wärmeableitungseigenschaften dieses Gehäusetyps tragen zusätzlich zur Zuverlässigkeit und einfachen Integration des MOSFETs in bestehende oder neue Designs bei.
Materialwissenschaft und Fertigungspräzision
Der TSM2301ACX wird unter Verwendung fortschrittlicher Halbleitertechnologien gefertigt, die eine hohe Dotiergenauigkeit und eine optimierte Kanalstruktur gewährleisten. Die P-Kanal-MOSFET-Struktur basiert auf Siliziumtechnologie, wobei die Gate-Isolationsschicht typischerweise aus Siliziumdioxid (SiO₂) oder einem ähnlichen dielektrischen Material besteht, das eine extrem geringe Leckage ermöglicht. Die metallischen Kontakte (typischerweise Aluminium oder Kupfer) sind so konzipiert, dass sie einen niedrigen ohmschen Kontaktwiderstand zum Halbleitersubstrat und zu den Anschlusspins aufweisen. Die präzise Kontrolle der Dotierkonzentrationen von Bor (für den p-Typ) und Phosphor oder Arsen (für den n-Typ in der Substratregion) ist entscheidend für die Erreichung der spezifizierten Schwellenspannung und des niedrigen Einschaltwiderstands. Die Fertigungsprozesse unterliegen strengen Qualitätskontrollen, um eine konsistente Leistung und Zuverlässigkeit über große Produktionschargen hinweg zu gewährleisten.
FAQ – Häufig gestellte Fragen zu TSM2301ACX – MOSFET P-Ch 20V 2,8A 0,13R SOT23
Was bedeutet „P-Kanal“ bei einem MOSFET?
Ein P-Kanal-MOSFET ist ein Feldeffekttransistor, bei dem der Hauptstromfluss zwischen Drain und Source durch „Löcher“ (positive Ladungsträger) erfolgt. Im Gegensatz zu N-Kanal-MOSFETs wird der P-Kanal-MOSFET durch eine negative Gate-Source-Spannung eingeschaltet.
Für welche Arten von Lasten ist der TSM2301ACX besonders geeignet?
Der TSM2301ACX ist ideal für das Schalten von Lasten, die mit einer negativen Spannung versorgt werden oder deren Anode an Masse liegt. Dies umfasst typischerweise Anwendungen wie die Steuerung von Masse-referenzierten Verbrauchern, Batteriemanagementsysteme oder invertierende Schaltungen.
Wie wirkt sich der geringe Rds(on) Wert auf meine Schaltung aus?
Ein niedriger Rds(on) (Einschaltwiderstand) bedeutet, dass der MOSFET im eingeschalteten Zustand sehr wenig Widerstand bietet. Dies führt zu geringeren Leistungsverlusten in Form von Wärme, was die Effizienz Ihrer Schaltung erhöht und die Notwendigkeit für aufwendige Kühlkörper reduziert.
Ist der TSM2301ACX für Hochfrequenzanwendungen geeignet?
Ja, der TSM2301ACX weist aufgrund seiner optimierten Halbleiterstruktur und des SOT23-Gehäuses relativ schnelle Schaltzeiten auf. Dies macht ihn für viele Hochfrequenzanwendungen geeignet, insbesondere für Schaltanwendungen bis in den Kilohertz-Bereich oder darüber hinaus, abhängig von der spezifischen Schaltungstopologie und den Anforderungen.
Welche Schutzmaßnahmen sind bei der Verwendung des TSM2301ACX zu beachten?
Es ist wichtig, die maximale Gate-Source-Spannung von -10V nicht zu überschreiten, um eine Beschädigung des Gate-Oxids zu vermeiden. Zudem sollte die maximale Drain-Source-Spannung von 20V und die maximale kontinuierliche Strombelastbarkeit von 2,8A eingehalten werden. Überspannungen oder zu hohe Ströme können den MOSFET zerstören.
Kann ich mehrere TSM2301ACX MOSFETs parallel schalten?
Ja, das parallele Schalten von MOSFETs ist eine gängige Methode, um die Strombelastbarkeit zu erhöhen und die Wärmeentwicklung auf mehrere Bauteile zu verteilen. Bei paralleler Schaltung ist es jedoch ratsam, die Gate-Pins über kleine Widerstände (z.B. 10 Ohm) zu entkoppeln, um eine gleichmäßige Stromverteilung sicherzustellen und Schwingungen zu vermeiden.
Was bedeutet die Spezifikation „0,13R“ genau?
„0,13R“ bezieht sich auf den maximalen Einschaltwiderstand (Rds(on)) des MOSFETs. Genauer gesagt gibt diese Spezifikation an, dass unter bestimmten Testbedingungen (typischerweise Vgs = -4,5V und Id = -2A) der Widerstand zwischen Drain und Source nicht mehr als 0,13 Ohm beträgt. Ein niedrigerer Wert bedeutet eine höhere Effizienz.
