Hochleistungs-N-Kanal-MOSFET TSM210N02CX für anspruchsvolle Schaltungen
Für Ingenieure und Entwickler, die präzise Schaltleistung und geringe Verluste in kompakten Anwendungen benötigen, bietet der TSM210N02CX – ein N-Kanal-MOSFET mit 20V Spannungsfestigkeit und einem beeindruckenden RDS(on) von nur 0,019 Ohm – die ideale Lösung. Dieses Bauteil ist optimiert für Szenarien, in denen Effizienz und Zuverlässigkeit im Vordergrund stehen, insbesondere in der Leistungselektronik, bei der Steuerung von Lasten und in Niederspannungsanwendungen.
TSM210N02CX: Effizienz und Performance auf höchstem Niveau
Der TSM210N02CX setzt neue Maßstäbe in Bezug auf Effizienz und Performance. Sein herausragend niedriger Einschaltwiderstand (RDS(on)) von nur 0,019 Ohm minimiert Leistungsverluste, was zu einer signifikant höheren Energieeffizienz führt. Dies ist entscheidend für batteriebetriebene Geräte und Systeme, die maximale Laufzeit erfordern. Die hohe Stromtragfähigkeit von 6,7 A in einem kompakten SOT23-Gehäuse ermöglicht den Einsatz in einer Vielzahl von Applikationen, ohne Kompromisse bei der Leistung eingehen zu müssen.
Überlegene Vorteile des TSM210N02CX
- Extrem niedriger Einschaltwiderstand: Mit nur 0,019 Ohm RDS(on) minimiert der TSM210N02CX ohmsche Verluste, was zu einer gesteigerten Energieeffizienz und geringerer Wärmeentwicklung führt. Dies ist ein entscheidender Vorteil gegenüber Standard-MOSFETs mit höheren RDS(on)-Werten.
- Hohe Stromtragfähigkeit: Die Fähigkeit, bis zu 6,7 A zu schalten, ermöglicht den Einsatz in anspruchsvolleren Anwendungen, wo Standard-MOSFETs an ihre Grenzen stoßen würden.
- Kompaktes SOT23-Gehäuse: Das SOT23-Gehäuse ist ideal für Anwendungen mit begrenztem Platzangebot, wie sie häufig in der modernen Elektronikentwicklung vorkommen. Es ermöglicht eine hohe Packungsdichte und erleichtert das Design kompakter Platinenlayouts.
- Schnelle Schaltgeschwindigkeiten: Optimiert für schnelle Schaltvorgänge, ermöglicht dieser MOSFET effiziente Leistungsumwandlung in Hochfrequenzanwendungen und reduziert Schaltverluste.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards, gewährleistet der TSM210N02CX eine zuverlässige Funktion auch unter anspruchsvollen Betriebsbedingungen.
- Breites Anwendungsspektrum: Von der Energieverwaltung in Mobilgeräten über die Motorsteuerung bis hin zu Schaltnetzteilen – die vielseitigen Eigenschaften machen ihn zu einer universell einsetzbaren Komponente.
Anwendungsbereiche des TSM210N02CX – Präzision in Aktion
Der TSM210N02CX ist konzipiert für eine breite Palette von elektronischen Schaltungen, bei denen Effizienz, Geschwindigkeit und Platzersparnis im Vordergrund stehen. Seine N-Kanal-Konfiguration macht ihn zu einer hervorragenden Wahl für das Schalten von Lasten auf der Niederspannungsseite (Low-Side-Switching), was häufig in der Stromversorgung von Prozessoren, Speicherbausteinen und anderen digitalen Komponenten der Fall ist.
In der Leistungselektronik spielt der TSM210N02CX seine Stärken voll aus. Seine geringen Leitungsverluste minimieren die Wärmeentwicklung, was die Notwendigkeit für aufwendige Kühllösungen reduziert und somit die Bauteilgröße und die Systemkosten senkt. Dies ist besonders relevant für portable Geräte, IoT-Module und eingebettete Systeme, bei denen jede Komponente auf ihre Effizienz geprüft wird.
Auch in DC/DC-Wandlern und Schaltnetzteilen leistet der MOSFET wertvolle Dienste. Die schnellen Schaltzeiten erlauben hohe Frequenzen, was die Größe der notwendigen Induktivitäten und Kondensatoren reduziert und somit die gesamte Schaltung kompakter und kostengünstiger macht. Die geringe Gate-Ladung trägt ebenfalls zu schnellen und verlustarmen Schaltvorgängen bei.
Im Bereich der Motorsteuerung, insbesondere für kleine Bürstenmotoren oder bürstenlose Gleichstrommotoren (BLDC) in Low-Power-Anwendungen, ermöglicht der TSM210N02CX eine präzise und energieeffiziente Steuerung. Die Fähigkeit, auch kurzzeitig höhere Ströme zu bewältigen, bietet einen gewissen Spielraum für dynamische Lastwechsel.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| MOSFET-Typ | N-Kanal |
| Maximale Drain-Source-Spannung (Vds) | 20 V |
| Kontinuierlicher Drain-Strom (Id) | 6,7 A |
| RDS(on) bei typischer Gate-Source-Spannung (z.B. 4,5V) | 0,019 Ohm |
| Gehäuse-Typ | SOT23 |
| Gate-Source-Schwellenspannung (Vgs(th)) | Typischerweise im Bereich von 1V bis 2V (Details im Datenblatt) |
| Maximale Verlustleistung (Pd) | Abhängig von der Kühlung und Umgebungstemperatur, typisch für SOT23-Gehäuse bei guter Wärmeableitung. |
| Schaltgeschwindigkeit (Gate Charge, Rise/Fall Time) | Optimiert für schnelle Schaltanwendungen, Details im Datenblatt spezifiziert. |
Präzision im Design: Das SOT23-Gehäuse

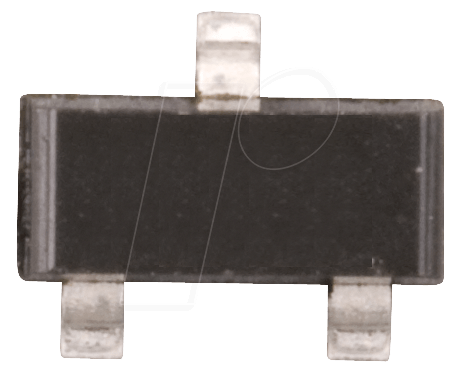

Das SOT23 (Small Outline Transistor) Gehäuse ist ein Standard in der Oberflächenmontagetechnik und zeichnet sich durch seine extrem kompakten Abmessungen aus. Diese Bauform ist ideal für Anwendungen, bei denen der Platz auf der Leiterplatte begrenzt ist. Das TSM210N02CX im SOT23-Gehäuse ermöglicht eine hohe Integrationsdichte und erleichtert das Design kompakter und leistungsfähiger elektronischer Geräte. Die drei Pins (Gate, Drain, Source) sind für eine einfache Bestückung ausgelegt und bieten eine gute thermische Anbindung an die Leiterplatte, sofern diese entsprechend dimensioniert ist.
Energieeffizienz als Kernkompetenz
Die herausragende Eigenschaft des TSM210N02CX ist sein außerordentlich niedriger Einschaltwiderstand (RDS(on)). Ein Wert von 0,019 Ohm bedeutet, dass bei einem Strom von 6,7 A nur eine sehr geringe Spannung über dem MOSFET abfällt (gemäß U = R I, also 0,019 Ohm 6,7 A = 0,1273 V). Die daraus resultierende Verlustleistung P = U I (oder P = I² R, also (6,7 A)² 0,019 Ohm ≈ 0,85 Watt) ist bemerkenswert niedrig. Im Vergleich dazu könnte ein MOSFET mit einem RDS(on) von z.B. 0,1 Ohm bei gleichem Strom bereits etwa 4,5 Watt verlieren. Diese Differenz ist entscheidend für die Energieeffizienz von Systemen, insbesondere dort, wo Batterielaufzeit eine primäre Rolle spielt oder wo Wärmeentwicklung minimiert werden muss.
Technische Überlegenheit im Vergleich zu Standardlösungen
Standard-MOSFETs, die oft für allgemeinere Anwendungen konzipiert sind, weisen in der Regel höhere RDS(on)-Werte auf. Dies führt zu höheren Leitungsverlusten, was wiederum eine stärkere Wärmeentwicklung und eine geringere Gesamteffizienz des Systems zur Folge hat. Der TSM210N02CX wurde speziell dafür entwickelt, diese Einschränkungen zu überwinden. Seine optimierte Halbleiterstruktur ermöglicht die Kombination von niedriger Durchlassspannung, hoher Stromtragfähigkeit und schnellen Schaltzeiten in einem einzigen, kompakten Bauteil.
Darüber hinaus ist die Spannungsspezifikation von 20 V ideal für viele Niederspannungsanwendungen, die in modernen Elektronikdesigns vorherrschen. Viele Standardlösungen sind entweder für höhere Spannungen ausgelegt, was sie ineffizienter für niedrigere Pegel macht, oder sie bieten nicht die erforderliche Stromstärke für anspruchsvollere Lasten. Der TSM210N02CX schließt diese Lücke und bietet eine präzise Leistung für spezifische Anwendungsfälle.
Die schnelle Schaltfähigkeit des TSM210N02CX ist ein weiterer wichtiger Faktor. In Anwendungen, die Pulsweitenmodulation (PWM) nutzen, wie beispielsweise bei der Steuerung von Motoren oder der Helligkeitsregelung von LEDs, führen schnellere Schaltzyklen zu geringeren Schaltverlusten und einer insgesamt effizienteren Energieumwandlung. Standard-MOSFETs können hier limitierend wirken.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu TSM210N02CX – MOSFET N-Kanal, 20 V, 6,7 A, RDS(on) 0,019 Ohm, SOT23
Welche Art von Anwendungen eignet sich der TSM210N02CX MOSFET am besten für?
Der TSM210N02CX ist ideal für Niederspannungsanwendungen, die eine hohe Effizienz und schnelle Schaltzeiten erfordern. Dazu gehören unter anderem DC/DC-Wandler, Leistungsschalter für Low-Side-Anwendungen, Batteriemanagementsysteme, LED-Treiber und die Steuerung von kleinen Motoren.
Was bedeutet der niedrige RDS(on)-Wert von 0,019 Ohm für die Leistung?
Ein niedriger RDS(on)-Wert von 0,019 Ohm bedeutet, dass der MOSFET im eingeschalteten Zustand einen sehr geringen Widerstand aufweist. Dies führt zu minimalen Leistungsverlusten in Form von Wärme und maximiert die Energieeffizienz des Gesamtsystems, was besonders in batteriebetriebenen Geräten von Vorteil ist.
Kann der TSM210N02CX für Hochfrequenzanwendungen verwendet werden?
Ja, der TSM210N02CX ist für seine schnellen Schaltgeschwindigkeiten optimiert, was ihn für Hochfrequenzanwendungen wie Schaltnetzteile und PWM-Steuerungen gut geeignet macht. Die geringe Gate-Ladung trägt ebenfalls zu effizienten Schaltzyklen bei.
Ist das SOT23-Gehäuse für Anwendungen mit hoher Wärmeentwicklung geeignet?
Das SOT23-Gehäuse ist ein Standard-SMD-Gehäuse, das für seine Kompaktheit bekannt ist. Bei moderater bis hoher Leistung ist eine gute Wärmeableitung über die Leiterplatte essenziell. Für sehr hohe Dauerleistungen kann es notwendig sein, zusätzliche Kühlmaßnahmen zu ergreifen oder ein größeres Gehäuse zu wählen, obwohl der niedrige RDS(on) des TSM210N02CX die Wärmeentwicklung bereits minimiert.
Was ist der Unterschied zwischen einem N-Kanal- und einem P-Kanal-MOSFET?
Ein N-Kanal-MOSFET schaltet, wenn ein positiver Spannungspegel an das Gate gelegt wird (relativ zur Source), und ist typischerweise effizienter für das Schalten auf der Niederspannungsseite (Low-Side Switching). Ein P-Kanal-MOSFET schaltet, wenn ein negativer Spannungspegel an das Gate gelegt wird und wird oft für das Schalten auf der Hochspannungsseite (High-Side Switching) verwendet.
Wie wähle ich die richtige Gate-Source-Spannung (Vgs) für den TSM210N02CX?
Die optimale Gate-Source-Spannung (Vgs) hängt von der spezifischen Anwendung und den Anforderungen ab. Um den MOSFET vollständig durchzusteuern und den geringsten RDS(on)-Wert zu erreichen, sollte Vgs über der Schwellenspannung (Vgs(th)) liegen und idealerweise dem vom Hersteller empfohlenen Wert für minimale Verluste entsprechen. Die genauen Spezifikationen und empfohlenen Vgs-Werte finden Sie im Datenblatt des Herstellers.
Ist der TSM210N02CX für den Einsatz in Automotive-Anwendungen geeignet?
Obwohl der TSM210N02CX ausgezeichnete Spezifikationen für viele Elektronikanwendungen aufweist, sind Automotive-Anwendungen oft strengen zusätzlichen Normen und Temperaturanforderungen unterworfen. Für sicherheitskritische Automotive-Anwendungen sollten spezifische Automotive-qualifizierte MOSFETs mit entsprechenden AEC-Q-Zertifizierungen in Betracht gezogen werden. Für weniger kritische oder Entwicklungszwecke kann er dennoch nützlich sein.
