Effiziente Leistungssteuerung für anspruchsvolle Elektronikanwendungen: TSM060N03CP MOSFET
Für Entwickler und Ingenieure, die eine robuste und hocheffiziente Lösung für Schalt- und Verstärkeranwendungen im Niedervoltbereich suchen, bietet der TSM060N03CP N-Kanal MOSFET herausragende Leistungswerte. Wenn es auf präzise Stromkontrolle bei gleichzeitig minimalen Verlusten ankommt, ist dieser MOSFET die ideale Wahl für anspruchsvolle Schaltungen in der Automobiltechnik, industriellen Steuerungssystemen oder bei der Energieverwaltung in leistungsstarken Geräten.
Warum TSM060N03CP die überlegene Wahl ist
Der TSM060N03CP hebt sich von Standard-MOSFETs durch seine bemerkenswerte Kombination aus niedrigem Durchgangswiderstand (RDS(on)) und hoher Stromtragfähigkeit ab. Während viele Alternativen entweder Kompromisse bei der Effizienz eingehen oder nur für geringere Belastungen ausgelegt sind, ermöglicht dieser MOSFET eine signifikant reduzierte Wärmeentwicklung und somit eine höhere Systemzuverlässigkeit und Leistungsdichte. Seine optimierte Dotierung und das fortschrittliche Siliziumdesign garantieren eine schnelle Schaltgeschwindigkeit und geringe Gate-Ladung, was ihn zu einer überlegenen Komponente für moderne Designs macht, die auf maximale Energieeffizienz und schnelle Reaktionszeiten angewiesen sind.
Leistungsmerkmale und Vorteile des TSM060N03CP
Der TSM060N03CP wurde entwickelt, um die Anforderungen moderner Leistungselektronik zu erfüllen. Seine herausragenden Eigenschaften führen direkt zu messbaren Vorteilen in Ihren Schaltungen:
- Extrem niedriger Durchgangswiderstand: Mit einem typischen RDS(on) von nur 0,006 Ohm minimiert der TSM060N03CP Leistungsverluste im eingeschalteten Zustand erheblich. Dies resultiert in geringerer Wärmeentwicklung, höherer Energieeffizienz und der Möglichkeit, höhere Ströme mit kleineren Kühlkörpern zu bewältigen.
- Hohe Stromtragfähigkeit: Die spezifizierte Strombelastbarkeit von 80 Ampere (unter geeigneten Bedingungen) ermöglicht den Einsatz in Anwendungen mit hohem Strombedarf, wie z.B. in Motorsteuerungen, Stromversorgungen oder DC-DC-Wandlern.
- Schnelle Schaltcharakteristik: Geringe Gate-Ladung und Kapazitäten sorgen für schnelle Schaltzeiten. Dies ist entscheidend für Anwendungen, die hohe Schaltfrequenzen erfordern, um die Effizienz zu maximieren und das Schaltrauschen zu minimieren.
- Robuste Spannungsfestigkeit: Mit einer Drain-Source-Spannung (VDS) von bis zu 30 Volt ist der MOSFET für eine Vielzahl von Niedervolt-Anwendungen geeignet und bietet ausreichend Spielraum für Transienten.

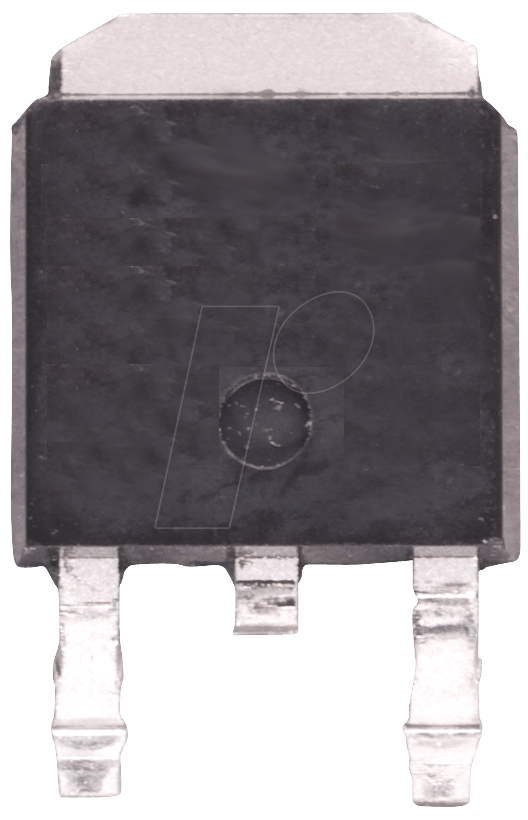

- TO-252 (DPAK) Gehäuse: Dieses kompakte und weit verbreitete Oberflächenmontage-Gehäuse erleichtert die Integration in Leiterplattenlayouts und bietet gute thermische Eigenschaften für viele typische Anwendungen.
- Optimierte Avalanche-Fähigkeit: Die Fähigkeit, Energie sicher abzuleiten, wenn eine Überspannung auftritt, erhöht die Zuverlässigkeit und Lebensdauer des Bauteils in dynamischen Umgebungen.
Technische Spezifikationen im Detail
Die folgende Tabelle liefert eine detaillierte Übersicht über die Schlüsselparameter, die den TSM060N03CP zu einer erstklassigen Komponente machen:
| Merkmal | Spezifikation | Beschreibung und Relevanz |
|---|---|---|
| Typ | N-Kanal MOSFET | Standardtyp für Schalteranwendungen, hohe Effizienz bei negativer Gate-Source-Spannung (im Vergleich zu P-Kanal). |
| Drain-Source-Spannung (VDS) | 30 V | Definiert die maximale Spannung, die zwischen Drain und Source im ausgeschalteten Zustand sicher anliegen darf. Geeignet für viele gängige Niedervolt-Systeme. |
| Kontinuierlicher Drainstrom (ID) | 80 A (bei TC=25°C) | Die maximale Stromstärke, die das Bauteil unter bestimmten Temperaturbedingungen dauerhaft führen kann. Hohe Belastbarkeit für leistungsintensive Anwendungen. |
| Durchgangswiderstand (RDS(on)) | 0,006 Ohm (typisch, bei VGS=10V, ID=40A) | Ein kritischer Wert für die Effizienz. Ein extrem niedriger Wert minimiert Leistungsverluste und Wärmeentwicklung. |
| Gate-Source-Schwellenspannung (VGS(th)) | 2.0 V (typisch) | Die Gate-Source-Spannung, bei der der MOSFET beginnt, leitend zu werden. Beeinflusst die Treiberanforderungen. |
| Gate-Ladung (Qg) | Typischerweise im Bereich von einigen zehn nC | Relevant für die Schaltgeschwindigkeit und die Anforderungen an den Gate-Treiber. Niedrige Werte ermöglichen schnelles Schalten. |
| Gehäuse | TO-252 (DPAK) | Ein weit verbreitetes SMT-Gehäuse, das eine gute Wärmeableitung ermöglicht und sich für automatische Bestückung eignet. |
| Betriebstemperaturbereich (TJ) | -55°C bis +175°C | Definiert den sicheren Betriebstemperaturbereich des Halbleiterkristalls. Hohe maximale Temperatur sorgt für Robustheit. |
Anwendungsbereiche und Einsatzgebiete
Der TSM060N03CP ist aufgrund seiner herausragenden Leistungsmerkmale prädestiniert für eine breite Palette anspruchsvoller elektronischer Applikationen:
- Automobiltechnik: Von Bordnetzsteuerungen und LED-Beleuchtungssystemen bis hin zu Leistungselektronik in Hybrid- und Elektrofahrzeugen. Die Robustheit und Effizienz sind hier unerlässlich.
- Industrielle Automatisierung: In Motorsteuerungen, Servoantrieben, Schaltnetzteilen für Produktionsanlagen und Steuerungssystemen, wo Zuverlässigkeit und Effizienz im Dauerbetrieb gefordert sind.
- Energieversorgung und -verwaltung: In Hochleistungs-Schaltnetzteilen, DC-DC-Wandlern und Batteriemanagementsystemen, um Energieverluste zu minimieren und die Effizienz zu steigern.
- Unterhaltungselektronik: In Anwendungen, die eine präzise und verlustarme Leistungssteuerung benötigen, wie z.B. in professionellen Audio-Verstärkern oder High-End-Netzteilen.
- Solarenergie-Systeme: In Wechselrichtern und Ladereglern, wo die Umwandlung von Solarenergie mit höchster Effizienz erfolgen muss.
FAQ – Häufig gestellte Fragen zu TSM060N03CP – MOSFET N-Ch 30V 80A 0,006R TO252
Welchen maximalen Strom kann der TSM060N03CP unter realen Bedingungen verarbeiten?
Der TSM060N03CP ist für einen kontinuierlichen Drainstrom von 80 Ampere bei einer Gehäusetemperatur von 25°C spezifiziert. Die tatsächlich nutzbare Strombelastbarkeit hängt jedoch stark von der Kühlung, der Umgebungstemperatur und der Dauer der Belastung ab. Eine ausreichende Wärmeableitung über das DPAK-Gehäuse oder einen zusätzlichen Kühlkörper ist entscheidend, um die volle Stromkapazität sicher zu nutzen und thermische Überlastung zu vermeiden.
Wie wird die Effizienzsteigerung durch den niedrigen Durchgangswiderstand des TSM060N03CP quantifiziert?
Der Durchgangswiderstand (RDS(on)) von nur 0,006 Ohm bedeutet, dass bei einem Drainstrom von beispielsweise 40A nur eine Leistungsverlust von P = I² R = (40A)² 0,006 Ohm = 9,6 Watt entsteht. Im Vergleich dazu würde ein MOSFET mit einem RDS(on) von 0,02 Ohm bei gleichem Strom bereits 32 Watt verlieren. Diese Reduzierung der Verlustleistung spart Energie und verringert die thermische Belastung des Systems.
Welche Art von Gate-Treiber wird für den TSM060N03CP empfohlen?
Aufgrund der relativ geringen Gate-Ladung und einer typischen Schwellenspannung von 2.0V kann der TSM060N03CP mit gängigen Logikpegeln (z.B. 5V) angesteuert werden, um ihn vollständig einzuschalten. Für optimale Schaltgeschwindigkeiten und zur Minimierung von Schaltverlusten wird jedoch ein Gate-Treiber empfohlen, der in der Lage ist, die Gate-Kapazität schnell aufzuladen und zu entladen, insbesondere bei hohen Schaltfrequenzen.
Ist der TSM060N03CP für Hochfrequenzanwendungen geeignet?
Ja, der TSM060N03CP ist aufgrund seiner schnellen Schaltcharakteristik und der geringen Gate-Ladung gut für Hochfrequenzanwendungen geeignet. Dies umfasst Anwendungen wie Schaltnetzteile, DC-DC-Wandler mit hohen Schaltfrequenzen oder RF-Leistungsverstärker, bei denen schnelle Übergänge für eine effiziente Energieübertragung und minimale Verluste entscheidend sind.
Welche Schutzmaßnahmen sind bei der Verwendung des TSM060N03CP zu beachten?
Obwohl der TSM060N03CP eine gute interne Avalanche-Fähigkeit besitzt, sollten externe Schutzschaltungen wie Snubber-Schaltungen oder die korrekte Auslegung der Gate-Ansteuerung zur Vermeidung von Überspannungen und Überschwingern in Betracht gezogen werden, insbesondere in induktiven Lastkreisen. Die Einhaltung der maximal zulässigen Spannungs- und Stromgrenzen sowie des Betriebstemperaturbereichs ist unerlässlich für die Zuverlässigkeit.
Was bedeutet die Spezifikation „0,006R“?
„0,006R“ bezieht sich auf den maximalen Durchgangswiderstand (RDS(on)) des MOSFETs im eingeschalteten Zustand. Das „R“ steht für Ohm. Ein niedriger Wert wie 0,006 Ohm (oder 6 Milliohm) ist ein Indikator für sehr geringe Leistungsverluste, wenn Strom durch den MOSFET fließt, was ihn extrem energieeffizient macht.
In welchen Umgebungen kann der TSM060N03CP eingesetzt werden?
Der TSM060N03CP ist für einen breiten Betriebstemperaturbereich von -55°C bis +175°C ausgelegt. Dies, kombiniert mit seiner robusten Bauweise, ermöglicht den Einsatz in anspruchsvollen Umgebungen, einschließlich industrieller Anwendungen mit schwankenden Temperaturen, im Automobilbereich oder dort, wo eine hohe Zuverlässigkeit unter widrigen Bedingungen gefordert ist.
