Optimale Leistung und Effizienz: Die TSF40U100C Dual-Low VF-Trench-Schottkydiode
Für anspruchsvolle Schaltungsdesigns, die eine hocheffiziente Gleichrichtung und den Schutz empfindlicher Elektronikkomponenten erfordern, ist die TSF40U100C Dual-Low VF-Trench-Schottkydiode die ideale Lösung. Sie richtet sich an Ingenieure, Entwickler und Techniker im Bereich der Leistungselektronik, bei denen maximale Energieeffizienz und Zuverlässigkeit von entscheidender Bedeutung sind, beispielsweise in Schaltnetzteilen, DC/DC-Wandlern und als Freilaufdiode in Motorsteuerungen.
Warum die TSF40U100C Ihre Standardlösungen übertrifft
Die TSF40U100C setzt neue Maßstäbe in der Leistungselektronik durch ihre fortschrittliche Dual-Low VF-Trench-Schottky-Technologie. Im Gegensatz zu herkömmlichen Dioden, die höhere Vorwärtsspannungsabfälle und damit mehr Verlustleistung aufweisen, zeichnet sich diese Schottky-Diode durch einen signifikant niedrigeren Vorwärtsspannungsabfall (Low VF) aus. Dies resultiert direkt in einer verbesserten Gesamteffizienz des Systems, reduzierten Wärmeentwicklung und letztlich einer längeren Lebensdauer der Komponenten. Die Trench-Struktur maximiert die aktive Fläche und optimiert die Elektronenleitung, was zu schnelleren Schaltzeiten und geringeren Kapazitäten führt – entscheidende Faktoren für hochfrequente Anwendungen.
Technische Spezifikationen und Konstruktionsmerkmale
Die TSF40U100C ist ein Dual-Schottky-Gleichrichter, konfiguriert als zwei einzelne Schottkydioden in einem Gehäuse, was Flexibilität und Platzersparnis in der Schaltung ermöglicht. Mit einer Sperrspannung von 100V und einem maximalen kontinuierlichen Durchlassstrom von 2 x 20A pro Diode bietet sie beeindruckende Leistungsreserven für eine Vielzahl von Applikationen.
Überlegene Vorteile der TSF40U100C Dual-Low VF-Trench-Schottkydiode
- Signifikant geringerer Vorwärtsspannungsabfall (Low VF): Reduziert die Energieverluste und erhöht die Systemeffizienz.
- Hohe Strombelastbarkeit: 2 x 20A ermöglichen den Einsatz in leistungsstarken Schaltungen.
- Schnelle Schaltzeiten: Optimiert für hochfrequente Anwendungen und minimiert Schaltverluste.
- Verbesserte thermische Leistung: Geringere Wärmeentwicklung durch reduzierte Verluste verlängert die Lebensdauer.

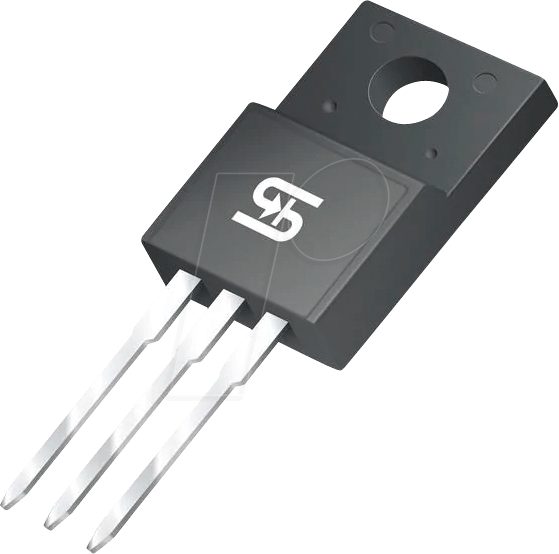

- Kompaktes ITO-220AB Gehäuse: Ermöglicht eine effiziente Integration in Schaltungsdesigns und erleichtert die Kühlung.
- Hohe Zuverlässigkeit: Fortgeschrittene Trench-Technologie gewährleistet robuste Leistung unter verschiedenen Betriebsbedingungen.
- Dual-Konfiguration: Bietet Flexibilität und spart Platz im Vergleich zur Verwendung separater Dioden.
Anwendungsgebiete und Einsatzmöglichkeiten
Die TSF40U100C ist prädestiniert für den Einsatz in einer breiten Palette von elektronischen Geräten und Systemen, wo Effizienz und Zuverlässigkeit an erster Stelle stehen. Ihre herausragenden Eigenschaften machen sie zur optimalen Wahl für:
- Schaltnetzteile (SMPS): Insbesondere in der Primär- und Sekundärseite zur effizienten Gleichrichtung und Spannungsregelung.
- DC/DC-Wandler: Zur Umwandlung von Gleichspannungen mit minimalen Verlusten, was die Effizienz des gesamten Systems maximiert.
- Freilaufdioden in induktiven Lasten: Schutz von Transistoren und anderen Halbleitern vor Spannungsspitzen, die beim Abschalten von Spulen oder Motoren entstehen.
- Verpolungsschutzschaltungen: Bietet einen effizienten Schutz gegen falsche Polung der Stromversorgung.
- Solarenergie-Systeme: Als Gleichrichter in Modulen oder Wechselrichtern zur Optimierung der Energieausbeute.
- Kfz-Elektronik: In Anwendungen, die eine hohe Zuverlässigkeit und Effizienz erfordern, wie z.B. Bordnetzumrichter.
Produkt-Eigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Dual-Low VF-Trench-Schottkydiode |
| Hersteller-Teilenummer | TSF40U100C |
| Max. Sperrspannung (Vrrm) | 100V |
| Max. kontinuierlicher Durchlassstrom (If(AV)) | 2 x 20A (pro Diode) |
| Max. Spitzen-Durchlassstrom (Ifsm) | 2 x 250A (typisch, 1 Zyklus) |
| Max. Vorwärtsspannungsabfall (Vf) bei If = 20A | < 0.55V (typisch, bei Raumtemperatur) |
| Betriebstemperaturbereich (Tj) | -40°C bis +150°C |
| Gehäuse | ITO-220AB |
| Leiter-Material | Hochreines Kupfer mit speziellem Oberflächenschutz für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Dioden-Chip-Technologie | Fortschrittliche Trench-Schottky-Struktur für optimierte Barrriere-Eigenschaften und reduzierte Leckströme. |
| Isolationsspannung | Die Isolation des Gehäuses ist für die üblichen Netzspannungsanforderungen ausgelegt, was eine sichere Handhabung und Integration in AC/DC-Schaltungen ermöglicht. Spezifische Isolationswerte entnehmen Sie bitte dem zugehörigen Datenblatt. |
| Wärmeleitfähigkeit des Gehäuses | Das ITO-220AB-Gehäuse bietet eine exzellente thermische Anbindung an Kühlkörper, was eine effiziente Wärmeabfuhr ermöglicht und die thermische Belastung der Diode reduziert. |
| Reinheit des Halbleitermaterials | Verwendung von hochreinem Silizium und speziellen Passivierungsverfahren zur Minimierung von Defekten und Maximierung der Lebensdauer. |
FAQ – Häufig gestellte Fragen zu TSF40U100C – Dual-Low VF-Trench-Schottkydiode, 100V, 2×20 A, ITO-220AB
Was bedeutet „Dual-Low VF-Trench-Schottkydiode“ genau?
„Dual“ bedeutet, dass sich zwei Schottkydioden im selben Gehäuse befinden. „Low VF“ steht für einen geringen Vorwärtsspannungsabfall, was zu höherer Effizienz und weniger Wärmeentwicklung führt. „Trench“ beschreibt die spezielle Bauweise des Halbleiter-Chips, bei der vertikale Gräben (Trenches) in der Halbleiteroberfläche angelegt werden, um die Fläche zu vergrößern und die Leistung zu optimieren. Eine Schottkydiode ist eine Halbleiterdiode, die sich durch eine schnelle Schaltgeschwindigkeit und geringe Verluste auszeichnet.
Welche Vorteile bietet der geringe Vorwärtsspannungsabfall (Low VF) in meiner Anwendung?
Ein geringer Vorwärtsspannungsabfall bedeutet, dass die Diode bei der Weiterleitung von Strom weniger Energie in Form von Wärme verbraucht. Dies führt zu einer höheren Gesamteffizienz des Systems, geringeren Kühlungsanforderungen und potenziell einer längeren Lebensdauer der angeschlossenen Komponenten aufgrund reduzierter thermischer Belastung. In leistungselektronischen Schaltungen kann dies signifikante Energieeinsparungen bedeuten.
Ist die TSF40U100C für den Einsatz in Schaltnetzteilen geeignet?
Ja, die TSF40U100C ist aufgrund ihrer schnellen Schaltzeiten, ihres geringen Vorwärtsspannungsabfalls und ihrer hohen Strombelastbarkeit hervorragend für den Einsatz in Schaltnetzteilen geeignet. Sie kann sowohl in der Primär- als auch in der Sekundärseite des Netzteils für effiziente Gleichrichtung und Spannungsregelung verwendet werden.
Wie unterscheidet sich die Trench-Technologie von herkömmlichen Schottky-Dioden?
Die Trench-Technologie nutzt eine mikrostrukturierte Oberfläche des Halbleiterchips. Durch die Anordnung vertikaler Gräben wird die aktive Fläche der Diode vergrößert und die elektrischen Felder optimiert. Dies führt zu einer verbesserten Leitfähigkeit, geringeren parasitären Kapazitäten und einem insgesamt höheren Wirkungsgrad im Vergleich zu flacheren oder Planar-Schottky-Dioden.
Welche Art von Kühlung wird für die TSF40U100C empfohlen?
Das ITO-220AB-Gehäuse ist für die Montage auf einer Leiterplatte mit guter thermischer Anbindung konzipiert und ermöglicht die Anbringung eines Kühlkörpers. Je nach Strombelastung und Umgebungstemperatur kann ein passiver Kühlkörper (z.B. Aluminium-Rippen) oder eine aktive Kühlung (z.B. Lüfter) erforderlich sein, um die optimale Betriebstemperatur zu gewährleisten und die Lebensdauer der Diode zu maximieren. Konsultieren Sie immer das Datenblatt für spezifische thermische Empfehlungen.
Kann ich zwei einzelne Schottkydioden durch die TSF40U100C ersetzen?
Ja, die TSF40U100C enthält zwei unabhängige Schottkydioden im selben Gehäuse. Dies ermöglicht es Ihnen, zwei separate Dioden durch diese eine Komponente zu ersetzen, was zu einer Reduzierung der Bauteilanzahl, einer Vereinfachung des Platinenlayouts und potenziellen Kosteneinsparungen führen kann. Achten Sie darauf, die Spezifikationen der einzelnen Dioden mit denen der TSF40U100C abzugleichen.
Was sind die typischen Leckströme der TSF40U100C?
Schottkydioden weisen naturgemäß höhere Leckströme auf als Standard-PN-Dioden, insbesondere bei erhöhten Temperaturen. Die TSF40U100C mit ihrer fortschrittlichen Technologie minimiert diesen Effekt im Vergleich zu älteren Schottky-Generationen. Genaue Werte für den Sperrstrom (Ir) bei verschiedenen Sperrspannungen und Temperaturen sind im offiziellen Datenblatt der TSF40U100C spezifiziert. Für Anwendungen, die extrem niedrige Leckströme erfordern, muss die Eignung individuell geprüft werden.
