TSF30H45C – Hochleistungs-Dual-Trench-Schottkydiode für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen und effizienten Lösung für Ihre Schaltung, die hohe Strombelastbarkeit und niedrige Durchlassspannung vereint? Die TSF30H45C Dual-Trench-Schottkydiode ist die ideale Wahl für Ingenieure, Entwickler und Systemintegratoren, die eine kompromisslose Leistung in energieeffizienten Stromversorgungen, Gleichrichtern und Schutzkreisen benötigen.
Maximale Effizienz und Zuverlässigkeit: Die Vorteile der TSF30H45C
Die TSF30H45C hebt sich durch ihre fortschrittliche Dual-Trench-Schottky-Technologie von herkömmlichen Schottky-Dioden ab. Diese Architektur ermöglicht eine drastische Reduzierung von Sperrströmen und Durchlassverlusten, was direkt in einer gesteigerten Gesamteffizienz Ihres Systems resultiert. Für Anwendungsbereiche, in denen Energieeinsparung und Wärmeentwicklung kritische Faktoren darstellen, bietet diese Diode signifikante Vorteile gegenüber Standardlösungen:
- Geringe Durchlassspannung (Vf): Die TSF30H45C zeichnet sich durch eine außergewöhnlich niedrige Durchlassspannung aus. Dies minimiert Leistungsverluste während des Betriebs und reduziert die Wärmeentwicklung, was zu einer längeren Lebensdauer der Komponente und des Gesamtsystems beiträgt.
- Hohe Strombelastbarkeit: Mit einer Nennstromstärke von 2 x 15 A pro Gehäuse bietet die Diode eine beeindruckende Stromtragfähigkeit, die für anspruchsvolle Stromversorgungen und hohe Lastanforderungen unerlässlich ist.
- Schnelle Schaltgeschwindigkeiten: Schottky-Dioden sind bekannt für ihre schnellen Schaltzeiten. Die TSF30H45C nutzt diese Eigenschaft, um extrem geringe Schaltverluste zu realisieren, was besonders in Hochfrequenzanwendungen von Vorteil ist.
- Dual-Trench-Technologie: Diese innovative Zellstruktur optimiert die elektrische Charakteristik der Diode, indem sie die Fläche der Sperrschicht reduziert und gleichzeitig die Kapazität kontrolliert. Dies führt zu verbesserter Leistung und erhöhter Zuverlässigkeit.
- Breiter Betriebstemperaturbereich: Die Diode ist für den Betrieb in einem weiten Temperaturbereich ausgelegt, was ihre Robustheit und Einsatzfähigkeit in verschiedenen Umgebungsbedingungen unterstreicht.
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 45 V ist die TSF30H45C für eine Vielzahl von Applikationen gut gerüstet, bei denen moderate Spannungspegel auftreten.
Anwendungsbereiche der TSF30H45C
Die TSF30H45C ist aufgrund ihrer herausragenden Eigenschaften prädestiniert für den Einsatz in einer breiten Palette von elektronischen Schaltungen. Ihre Fähigkeit, hohe Ströme mit geringen Verlusten zu verarbeiten, macht sie zu einer unverzichtbaren Komponente in modernen Stromversorgungen:
- Netzteile (SMPS – Switched-Mode Power Supplies): Als Gleichrichterdiode in Ausgangsstufen von Schaltnetzteilen für Computer, Server, Telekommunikationsgeräte und Unterhaltungselektronik.
- DC-DC-Wandler: In Konverter-Schaltungen zur Effizienzsteigerung und Reduzierung von Verlusten, insbesondere in industriellen und automobilen Anwendungen.
- Batterieladesysteme: Zur effizienten Ladung von Batterien, wo niedrige Durchlassverluste und schnelle Schaltzeiten entscheidend sind.
- Verpolungsschutzschaltungen: Zum Schutz empfindlicher Elektronik vor versehentlich falsch angeschlossener Polarität.
- Freilaufdioden in Relais- und Spulenansteuerungen: Zum Schutz von Transistoren vor Spannungsspitzen beim Abschalten induktiver Lasten.
- Solarenergie-Systeme: In MPP-Trackern (Maximum Power Point Tracking) oder als Bypass-Dioden zur Optimierung der Energieausbeute.
- Automotive-Anwendungen: Aufgrund ihrer Robustheit und Zuverlässigkeit auch in Bordnetzsystemen und anderen automobilen Elektronikmodulen einsetzbar.
Technische Spezifikationen im Überblick
Die folgende Tabelle fasst die wichtigsten technischen Merkmale der TSF30H45C Dual-Trench-Schottkydiode zusammen:
| Merkmal | Spezifikation |
|---|---|
| Typ | Dual-Trench-Schottkydiode |
| Maximale Sperrspannung (Vrrm) | 45 V |
| Durchschnittlicher Gleichrichtstrom (If(AV)) | 2 x 15 A |
| Maximale Durchlassspannung (Vf) bei 15 A | Typischerweise < 0.55 V (Herstellerspezifikation prüfen) |
| Betriebstemperaturbereich (Tj) | -40 °C bis +150 °C |

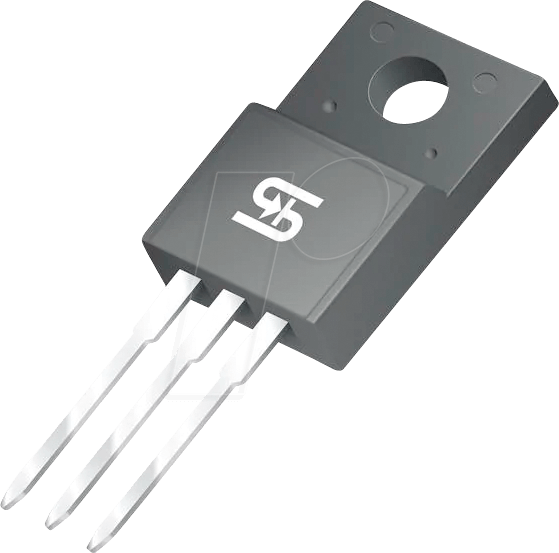

| Gehäusetyp | ITO-220AB |
| Marke | Herstellerabhängig (typisch für industrielle Halbleiterhersteller) |
| Anzahl der Dioden im Gehäuse | 2 (gemeinsame Kathode oder Anode, je nach Konfiguration – bitte Datenblatt prüfen) |
Fortschrittliche Halbleitertechnologie: Das Herzstück der TSF30H45C
Die TSF30H45C basiert auf einer hochentwickelten Halbleiterfertigungstechnologie. Die Dual-Trench-Struktur ist ein Schlüsselelement, das die Leistungsfähigkeit dieser Diode maßgeblich beeinflusst. Bei dieser Technologie werden im Silizium-Wafer vertikale Gräben (Trenches) geätzt, um die interne Struktur der Diode zu formen. Diese Gräben sind so konzipiert, dass sie dielectriche Feldverteilung im Halbleiter optimieren. Dies führt zu einer verbesserten Balance zwischen niedriger Durchlassspannung und geringem Leckstrom.
Herkömmliche Schottky-Dioden verwenden eine planare Struktur. Die Dual-Trench-Architektur bietet hier entscheidende Vorteile. Durch die Ausbildung von p+-Barrieren in den Gräben wird der Leckstrom auf der Oberfläche minimiert, was besonders bei höheren Sperrspannungen relevant ist. Gleichzeitig ermöglicht die optimierte Geometrie eine Reduzierung der Schottky-Kontaktfläche, was die Durchlassspannung weiter senkt. Dies ist ein kritischer Faktor für die Effizienzsteigerung in energieintensiven Applikationen.
Das ITO-220AB-Gehäuse bietet exzellente thermische Eigenschaften. Die durch die Diode entstehende Wärme wird effizient an die Umgebung abgeführt. Dies ist entscheidend, um die Betriebstemperatur niedrig zu halten und die Zuverlässigkeit sowie die Lebensdauer der Komponente zu maximieren. Die Standard-Pinbelegung des ITO-220AB-Gehäuses erleichtert zudem die Integration in bestehende Schaltungsdesigns.
Qualitätsmerkmale und Zuverlässigkeit
Bei der Auswahl von Halbleiterkomponenten für kritische Anwendungen sind Zuverlässigkeit und Langlebigkeit von größter Bedeutung. Die TSF30H45C wurde unter strengen Qualitätskontrollen gefertigt, um höchste Standards zu erfüllen. Die Wahl der Materialien und die Präzision der Fertigungsprozesse tragen zur Robustheit dieser Diode bei.
Die Dual-Trench-Schottky-Technologie ist inhärent widerstandsfähig gegen Degradation. Dies bedeutet, dass die Diode über ihre gesamte Lebensdauer eine konsistente Leistung beibehält, selbst unter anspruchsvollen Betriebsbedingungen. Die geringe Wärmeentwicklung, bedingt durch die niedrige Durchlassspannung, reduziert die thermische Belastung des Bauteils und der umliegenden Komponenten, was die Gesamtzuverlässigkeit des Systems erhöht.
FAQ – Häufig gestellte Fragen zu TSF30H45C – Dual-Trench-Schottkydiode, 45 V, 2 x 15 A, ITO-220AB
Was ist der Hauptvorteil der Dual-Trench-Schottky-Technologie gegenüber Standard-Schottky-Dioden?
Der Hauptvorteil der Dual-Trench-Schottky-Technologie liegt in der verbesserten Balance zwischen niedriger Durchlassspannung und geringem Leckstrom. Dies führt zu höherer Effizienz und geringerer Wärmeentwicklung in der Schaltung.
Ist die TSF30H45C für Hochfrequenzanwendungen geeignet?
Ja, Schottky-Dioden sind generell für ihre schnellen Schaltgeschwindigkeiten bekannt. Die TSF30H45C ist aufgrund ihrer Struktur und geringen Kapazität gut für Hochfrequenzanwendungen geeignet, bei denen schnelle Schaltvorgänge erforderlich sind.
Welche Art von Anoden-/Kathodenkonfiguration hat die TSF30H45C im ITO-220AB-Gehäuse?
Die TSF30H45C ist eine Dual-Diode. Die genaue Konfiguration (gemeinsame Kathode oder gemeinsame Anode) hängt vom spezifischen Hersteller und Modell ab. Bitte konsultieren Sie das Datenblatt des jeweiligen Produkts für präzise Informationen.
Wie beeinflusst die niedrige Durchlassspannung (Vf) die Leistung meines Systems?
Eine niedrige Durchlassspannung reduziert die Leistungsverluste in Form von Wärme. Dies bedeutet, dass mehr Energie tatsächlich an die Last abgegeben wird und weniger in der Diode selbst verloren geht, was zu einer höheren Gesamteffizienz und potenziell geringeren Kühlungsanforderungen führt.
Für welche Art von Netzteilen ist die TSF30H45C besonders gut geeignet?
Die TSF30H45C eignet sich hervorragend für Schaltnetzteile (SMPS), insbesondere in der Ausgangsstufe, wo sie als Gleichrichter dient. Ihre hohe Strombelastbarkeit und Effizienz machen sie ideal für leistungsfähige und energieeffiziente Netzteile.
Kann die TSF30H45C in industriellen Umgebungen eingesetzt werden?
Ja, die TSF30H45C ist aufgrund ihrer robusten Bauweise, des breiten Betriebstemperaturbereichs und der hohen Zuverlässigkeit für den Einsatz in industriellen Umgebungen geeignet.
Welche spezifischen Vorteile bietet das ITO-220AB-Gehäuse?
Das ITO-220AB-Gehäuse bietet eine gute thermische Leitfähigkeit, was eine effiziente Wärmeableitung ermöglicht. Dies ist entscheidend für die Aufrechterhaltung niedriger Betriebstemperaturen und die Verlängerung der Lebensdauer der Diode.
