Optimieren Sie Ihre Stromversorgung mit der TSF20U60C Dual-Low VF-Trench-Schottkydiode
Suchen Sie nach einer effizienten und zuverlässigen Lösung zur Stromrichtung und zum Schutz empfindlicher elektronischer Komponenten? Die TSF20U60C Dual-Low VF-Trench-Schottkydiode ist die ideale Wahl für Ingenieure und Entwickler, die höchste Anforderungen an Leistung, Zuverlässigkeit und Energieeffizienz stellen. Dieses Bauteil wurde speziell entwickelt, um Spannungsspitzen zu minimieren und Verluste in modernen Schaltungen zu reduzieren.
Überragende Leistung und Effizienz: Der Vorsprung der TSF20U60C
Im Vergleich zu herkömmlichen Silizium-Dioden bietet die TSF20U60C Dual-Low VF-Trench-Schottkydiode signifikante Vorteile, insbesondere durch ihre geringe Durchlassspannung (Low VF) und ihre schnelle Schaltgeschwindigkeit. Diese Eigenschaften sind entscheidend für Anwendungen, bei denen Energieeffizienz und minimale Wärmeentwicklung oberste Priorität haben. Die Trench-Technologie ermöglicht eine verbesserte Sperrfähigkeit und reduziert Leckströme, was zu einer gesteigerten Gesamtleistung und längeren Lebensdauer des Systems führt.
Kernmerkmale und Technische Vorteile
- Extrem niedrige Durchlassspannung (Low VF): Minimiert Leistungsverluste und reduziert die Wärmeentwicklung, was für energieeffiziente Designs unerlässlich ist.
- Hohe Strombelastbarkeit: Mit einer Nennstromstärke von 2x10A pro Diode ist sie für eine Vielzahl von Leistungsanwendungen geeignet.
- Hohe Sperrspannung: Die 60V Sperrspannung bietet ausreichende Reserven für viele gängige Stromversorgungsschaltungen.
- Schnelle Schaltzeiten: Ermöglicht effizientes Schalten und minimiert Energieverluste während des Schaltvorgangs, was für Schaltnetzteile und Gleichrichter von Vorteil ist.
- Integrierte Dual-Diode Konfiguration: Bietet eine kompakte Lösung mit zwei Schottkydioden in einem Gehäuse, was Platz und Kosten auf der Leiterplatte spart.
- Trench-Technologie: Nutzt eine fortschrittliche Halbleiterstruktur für verbesserte Leistungsparameter und Zuverlässigkeit.
Anwendungsgebiete: Wo die TSF20U60C glänzt
Die TSF20U60C Dual-Low VF-Trench-Schottkydiode ist aufgrund ihrer herausragenden Eigenschaften ein unverzichtbares Bauteil in einer breiten Palette von Elektronikanwendungen. Ihre Fähigkeit, hohe Ströme effizient zu verarbeiten und gleichzeitig geringe Verluste zu aufzuweisen, macht sie zur idealen Wahl für:
- Schaltnetzteile (SMPS): Als Ausgangsgleichrichter oder Freilaufdiode zur Verbesserung der Effizienz und Reduzierung der Wärmeentwicklung.
- DC/DC-Wandler: Zur effektiven Gleichrichtung und zur Optimierung der Energieübertragung in verschiedenen Spannungswandlungsstufen.
- Batterieladegeräte: Für eine effiziente und schonende Aufladung von Akkus, durch Minimierung von Ladeverlusten.
- Schutzschaltungen: Zum Schutz vor Verpolung und zur Ableitung von Spannungsspitzen in empfindlichen elektronischen Systemen.
- Verpolungsschutz: Bietet einen robusten Schutz vor Schäden durch falsch angeschlossene Stromquellen.
- Solar- und Windenergieumrichter: Zur effizienten Gleichrichtung und zur Maximierung der Energieausbeute.
- Industrielle Stromversorgungen: Für zuverlässige und leistungsfähige Lösungen in anspruchsvollen Umgebungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Dual-Low VF-Trench-Schottkydiode |
| Maximale Sperrspannung (Vrrm) | 60 V |
| Nennstrom pro Diode (If(AV)) | 10 A |
| Spitzenstrom pro Diode (Ifsm) | 150 A (typisch, 1 Zyklus) |
| Durchlassspannung (Vf) bei 10 A | ≤ 0.55 V (typisch) |
| Betriebstemperaturbereich (Tj) | -55 °C bis +150 °C |

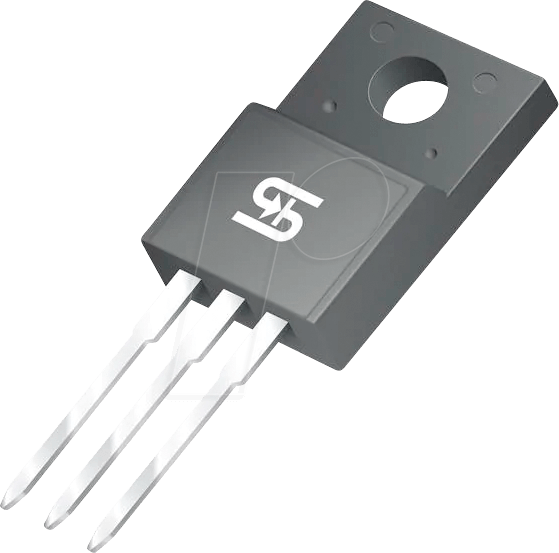

| Gehäuse | ITO-220AB |
| Kühlkörper-Montage | Erforderlich für Nennstrombelastung im Dauerbetrieb |
| Induktive Lasten | Geeignet, mit geeigneter Beschaltung zum Schutz gegen Überspannungen |
| Anzahl der Dioden im Gehäuse | 2 (in Kathoden-Kollektor-Konfiguration) |
Die Vorteile der Trench-Technologie bei Schottkydioden
Die fortschrittliche Trench-Technologie, die in der TSF20U60C zum Einsatz kommt, repräsentiert einen bedeutenden Fortschritt in der Halbleiterfertigung. Bei dieser Technologie werden vertikale Gräben (Trenches) direkt in die Halbleiterstruktur geätzt. Diese Gräben werden dann mit einem Dielektrikum und dem Gate-Material gefüllt. Die Vorteile dieser Architektur sind vielfältig und führen zu einer verbesserten Leistung gegenüber herkömmlichen planar aufgebauten Dioden:
- Reduzierte Leckströme: Die spezielle Geometrie der Trench-Struktur hilft, die Bildung von Leckströmen im Sperrzustand zu minimieren. Dies ist entscheidend für die Energieeffizienz, da geringere Leckströme zu weniger Energieverlusten führen.
- Verbesserte Durchbruchspannung: Die Trench-Konfiguration ermöglicht eine effizientere Verteilung des elektrischen Feldes über die Halbleiterstruktur. Dies trägt zu einer höheren maximalen Sperrspannung bei, was dem Bauteil eine höhere Zuverlässigkeit in Hochspannungsanwendungen verleiht.
- Geringere parasitäre Kapazitäten: Durch die Optimierung der Struktur können parasitäre Kapazitäten reduziert werden. Dies ist wichtig für schnelle Schaltvorgänge, da niedrigere Kapazitäten zu schnelleren Anstiegs- und Abfallzeiten der Spannung und des Stroms führen.
- Höhere Leistungsdichte: Die Trench-Technologie ermöglicht es, mehr aktive Fläche auf einer gegebenen Chipfläche unterzubringen. Dies führt zu einer höheren Strombelastbarkeit bei kompakterer Bauweise.
- Verbesserte Wärmeableitung: Obwohl die Wärmeableitung primär vom Gehäuse und dem Kühlsystem abhängt, kann die optimierte Struktur der Trench-Diode dazu beitragen, die Wärme effizienter zur Oberfläche zu leiten, wo sie abgeführt werden kann.
Die Implementierung der Trench-Technologie in der TSF20U60C unterstreicht das Engagement für innovative Lösungen, die auf höchste Effizienz und Zuverlässigkeit ausgelegt sind. Diese Technologiepositioniert die TSF20U60C als eine überlegene Wahl für anspruchsvolle Stromversorgungssysteme, bei denen jede Komponente zählt.
Qualitätsstandards und Zuverlässigkeit
Die TSF20U60C Dual-Low VF-Trench-Schottkydiode wird unter strengen Qualitätskontrollen gefertigt, um eine gleichbleibend hohe Leistung und Zuverlässigkeit zu gewährleisten. Die Auswahl hochwertiger Halbleitermaterialien und die präzise Fertigung nach etablierten Industriestandards garantieren, dass jede Diode den Spezifikationen entspricht und unter den anspruchsvollsten Bedingungen stabil funktioniert. Die ITO-220AB Gehäusetechnologie bietet eine robuste mechanische Stabilität und eine gute thermische Anbindung, was für eine effektive Wärmeableitung unerlässlich ist, insbesondere bei dauerhafter Belastung.
FAQ – Häufig gestellte Fragen zu TSF20U60C – Dual-Low VF-Trench-Schottkydiode, 60V, 2×10 A, ITO-220AB
Was ist der Hauptvorteil einer Schottkydiode gegenüber einer Standard-Siliziumdiode?
Der Hauptvorteil von Schottkydioden liegt in ihrer deutlich geringeren Durchlassspannung (Vf). Dies führt zu geringeren Leistungsverlusten und somit zu einer höheren Energieeffizienz und geringeren Wärmeentwicklung im Vergleich zu Standard-Siliziumdioden. Zudem weisen Schottkydioden schnellere Schaltzeiten auf.
Warum wird die TSF20U60C für Schaltnetzteile empfohlen?
Die TSF20U60C ist aufgrund ihrer geringen Durchlassspannung, schnellen Schaltgeschwindigkeit und hohen Strombelastbarkeit ideal für den Einsatz in Schaltnetzteilen. Diese Eigenschaften tragen dazu bei, die Effizienz des Netzteils zu maximieren, die Wärmeentwicklung zu minimieren und die Gesamtleistung zu verbessern.
Wie wirkt sich die „Dual-Low VF-Trench“-Technologie aus?
„Dual-Low VF“ bedeutet, dass das Bauteil zwei Schottkydioden mit geringer Durchlassspannung integriert. Die „Trench“-Technologie bezieht sich auf eine fortschrittliche Fertigungsmethode, die die Effizienz und Leistungsfähigkeit der Diode durch eine spezielle Strukturierung des Halbleiters verbessert, was zu geringeren Leckströmen und höherer Sperrfähigkeit führt.
Ist die TSF20U60C für Hochtemperaturanwendungen geeignet?
Ja, die TSF20U60C ist für einen Betriebstemperaturbereich von -55 °C bis +150 °C ausgelegt. Die ITO-220AB Gehäusetechnologie unterstützt zudem eine gute Wärmeableitung, was für den zuverlässigen Betrieb bei höheren Temperaturen wichtig ist, vorausgesetzt, eine adäquate Kühlung ist gewährleistet.
Welche Art von Konfiguration haben die beiden Dioden im TSF20U60C-Gehäuse?
Das TSF20U60C-Gehäuse integriert typischerweise zwei Dioden in einer Kathoden-Kollektor-Konfiguration. Das bedeutet, die Kathoden der beiden Dioden sind miteinander verbunden, während die Anoden separat herausgeführt werden. Diese Konfiguration ist in vielen Stromanwendungen praktisch.
Muss die TSF20U60C mit einem Kühlkörper verwendet werden?
Für den Betrieb mit der vollen Nennstrombelastung von 10 A pro Diode im Dauerbetrieb ist die Verwendung eines geeigneten Kühlkörpers unerlässlich, um eine effektive Wärmeableitung zu gewährleisten und Überhitzung zu vermeiden. Die genauen Kühlkörperanforderungen hängen von der spezifischen Anwendung und den Umgebungsbedingungen ab.
Wo finde ich detaillierte Anwendungshinweise oder Schaltungsbeispiele für die TSF20U60C?
Detaillierte Anwendungshinweise, Schaltungsbeispiele und spezifische Kennlinien finden Sie im offiziellen Datenblatt des Herstellers. Dieses Dokument ist die primäre Quelle für alle technischen Spezifikationen, empfohlene Betriebsparameter und Sicherheitsvorkehrungen.
