Optimierte Leistung und Effizienz: Die TSF10U60C Dual-Low VF-Trench-Schottkydiode
Wenn Sie nach einer fortschrittlichen Diodenlösung suchen, die den Energieverlust minimiert und die Effizienz Ihrer Schaltungen maximiert, ist die TSF10U60C Dual-Low VF-Trench-Schottkydiode die ideale Wahl. Speziell entwickelt für anspruchsvolle Anwendungen in der Leistungselektronik, bietet diese Komponente eine herausragende Kombination aus geringer Durchlassspannung und hoher Strombelastbarkeit. Sie richtet sich an Ingenieure, Entwickler und Techniker, die höchste Ansprüche an Zuverlässigkeit und Performance stellen.
Die Vorteile der TSF10U60C: Überlegene Technologie für Ihre Projekte
Die TSF10U60C hebt sich deutlich von herkömmlichen Schottky-Dioden ab, insbesondere durch ihre innovative Trench-Technologie und die optimierte Low-VF-Charakteristik. Dies führt zu signifikant reduzierten Vorwärtsspannungsabfällen, was direkt in einer geringeren Verlustleistung und damit einer erhöhten Energieeffizienz resultiert. Für Ihre Designs bedeutet dies:
- Reduzierter Energieverlust: Die niedrige Durchlassspannung (VF) minimiert die Wärmeentwicklung, was zu einer geringeren Kühlungsanforderung und gesteigerter Systemeffizienz führt.
- Verbesserte Leistungsdichte: Durch die reduzierte Verlustleistung können kleinere Kühlkörper eingesetzt oder höhere Leistungsdichten bei gleicher Wärmeabfuhr erreicht werden.
- Schnelle Schaltzeiten: Schottky-Dioden sind bekannt für ihre schnellen Schaltgeschwindigkeiten. Die TSF10U60C setzt hier neue Maßstäbe für eine präzise und reaktionsschnelle Schaltung.
- Hohe Strombelastbarkeit: Mit einer doppelten Nennstromstärke von jeweils 5A (insgesamt 10A) ist diese Diode auch für anspruchsvolle Stromversorgungen und Umrichter ausgelegt.
- Zuverlässigkeit und Robustheit: Die Trench-Struktur verbessert die Durchbruchspannung und macht die Diode robuster gegenüber Spannungsspitzen, was die Lebensdauer Ihrer Schaltungen erhöht.
- Platzersparnis: Die Integration zweier Dioden in einem Gehäuse reduziert die Anzahl der benötigten Bauteile und optimiert das Layout auf der Leiterplatte.
Anwendungsgebiete der TSF10U60C
Die TSF10U60C Dual-Low VF-Trench-Schottkydiode ist eine vielseitige Komponente, die in zahlreichen modernen Elektronikanwendungen ihren Einsatz findet. Ihre herausragenden Eigenschaften machen sie zur perfekten Wahl für:
- Leistungsumrichter und DC/DC-Wandler: Ob in Schaltnetzteilen, industriellen Stromversorgungen oder erneuerbaren Energietechnologien, die geringe Verlustleistung der TSF10U60C optimiert die Effizienz erheblich.
- Automobil-Elektronik: In Fahrzeugen sind Zuverlässigkeit und Effizienz von höchster Bedeutung. Die TSF10U60C eignet sich für Bordnetzumrichter, Scheinwerfer-Steuerungen und andere anspruchsvolle Systeme.
- Industrielle Automatisierung: In der Steuerungstechnik, Robotik und Prozesskontrolle sorgt die Diode für eine stabile und effiziente Energieversorgung.
- Solarenergie-Anwendungen: Zur Optimierung von MPP-Trackern und Wechselrichtern leistet die TSF10U60C einen wichtigen Beitrag zur Energieausbeute.
- Netzfilter und Gleichrichter: In Anwendungen, wo schnelle und verlustarme Gleichrichtung gefordert ist, zeigt die TSF10U60C ihre Stärken.
- Schutzschaltungen: Als Freilaufdiode oder Verpolungsschutz bietet sie zuverlässigen Schutz für empfindliche Schaltungsteile.
Technische Spezifikationen und Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | Lan.de (exklusiv) |
| Produkttyp | Dual-Low VF-Trench-Schottkydiode |
| Modellnummer | TSF10U60C |
| Maximale Sperrspannung (Vrrm) | 60 V |
| Maximale Durchlassstromstärke (If(AV)) pro Diode | 5 A |
| Gesamt-Durchlassstromstärke | 10 A |

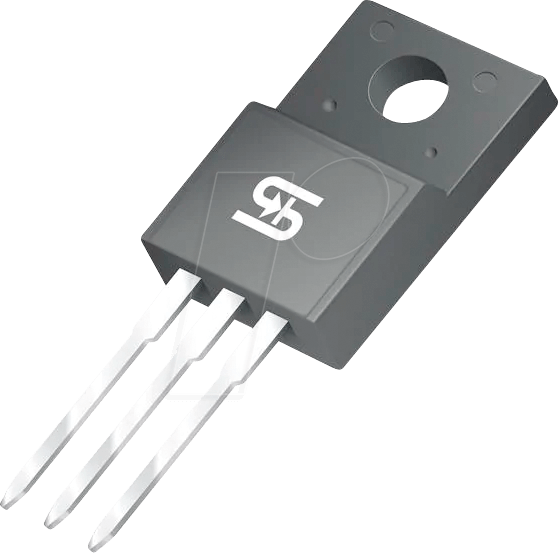

| Gehäusetyp | ITO-220AB |
| Durchlassspannung (Vf) bei 5A | Typisch < 0.5 V (spezifisch für Low-VF-Technologie) |
| Sperrstrom (Ir) bei 60V | Sehr gering (typisch für Schottky-Dioden) |
| Betriebstemperaturbereich | -40°C bis +150°C |
| Montageart | Durchsteckmontage (THT) |
| Besonderheit | Dual-Diode in einem Gehäuse, Trench-Technologie für verbesserte Leistung |
| Konfiguration | Common Anode (häufige Konfiguration für Dual-Dioden in diesem Gehäuse) |
Tiefgehende technische Details der TSF10U60C
Die Leistungsfähigkeit der TSF10U60C basiert auf fortschrittlicher Halbleitertechnologie. Die Verwendung einer Trench-Struktur in der p-n-Übergangsregion ermöglicht eine höhere Packungsdichte der aktiven Fläche und verbessert gleichzeitig die elektrische Feldverteilung innerhalb des Bauteils. Dies führt zu einer gesteigerten Durchbruchspannung und einer Reduzierung der parasitären Kapazitäten, was für hohe Schaltfrequenzen von entscheidender Bedeutung ist.
Die „Low-VF“-Charakteristik, also eine besonders niedrige Durchlassspannung, ist ein zentrales Merkmal dieser Diode. Bei einem Strom von 5A pro Element liegt die typische Durchlassspannung deutlich unter dem Wert, der von Standard-Schottky-Dioden in diesem Strombereich erreicht wird. Dies bedeutet, dass pro Schaltzyklus weniger Energie in Wärme umgewandelt wird. Dieser Effizienzgewinn ist besonders relevant in stromversorgungsintensiven Anwendungen, wo jeder Prozentpunkt an Effizienz eine spürbare Auswirkung auf die Betriebskosten und die thermische Belastung des Gesamtsystems hat.
Die Integration zweier Dioden in einem einzigen ITO-220AB-Gehäuse bietet signifikante Vorteile in Bezug auf Bauraum und Stücklistenkosten. Das Gehäuse ist robust und ermöglicht eine gute Wärmeableitung über die Pins und die Gehäuseoberfläche, insbesondere bei Anbindung an einen Kühlkörper. Die Common-Anode-Konfiguration ist üblich für Dual-Dioden in diesem Gehäusetyp und erleichtert die Implementierung in gängigen Schaltungstopologien wie Brückengleichrichtern oder parallelen Schaltungen zur Stromteilung.
FAQ – Häufig gestellte Fragen zu TSF10U60C – Dual-Low VF-Trench-Schottkydiode, 60V, 2×5 A, ITO-220AB
Was ist der Hauptvorteil der TSF10U60C gegenüber Standard-Schottkydioden?
Der Hauptvorteil der TSF10U60C liegt in ihrer signifikant geringeren Durchlassspannung (Low VF), die durch die fortschrittliche Trench-Technologie erzielt wird. Dies führt zu geringeren Verlusten, höherer Effizienz und reduzierter Wärmeentwicklung im Vergleich zu Standard-Schottkydioden bei gleicher Strombelastbarkeit.
Für welche Art von Anwendungen ist die TSF10U60C am besten geeignet?
Die TSF10U60C ist ideal für Anwendungen in der Leistungselektronik, die eine hohe Effizienz und geringe Verluste erfordern. Dazu gehören Leistungsumrichter, DC/DC-Wandler, Automobil-Elektronik, industrielle Steuerungen und Solarstromanwendungen.
Welche Strombelastbarkeit bietet die TSF10U60C?
Die TSF10U60C ist eine Dual-Diode, das heißt, sie enthält zwei einzelne Dioden in einem Gehäuse. Jede dieser Dioden kann bis zu 5 Ampere (A) kontinuierlich führen, was eine Gesamtstrombelastbarkeit von 10 Ampere im System ermöglicht, je nach Schaltungskonfiguration.
Ist das ITO-220AB-Gehäuse für eine gute Wärmeabfuhr ausgelegt?
Ja, das ITO-220AB-Gehäuse ist ein Standard-Kunststoffgehäuse, das eine gute Oberfläche für die Wärmeabfuhr bietet. Für höhere Stromstärken oder Dauerbetrieb wird jedoch die Montage auf einem geeigneten Kühlkörper empfohlen, um die Betriebstemperatur innerhalb der Spezifikationen zu halten.
Was bedeutet „Trench-Technologie“ bei dieser Diode?
Die Trench-Technologie bezieht sich auf die Bauform des Halbleiterkristalls, bei der vertikale Gräben (Trenches) in die Halbleiteroberfläche eingebracht werden. Diese Struktur ermöglicht eine effizientere Nutzung des Siliziummaterials, was zu einer verbesserten Leistung wie niedrigerer Durchlassspannung und höherer Durchbruchspannung führt.
Kann die TSF10U60C für schnelle Schaltanwendungen verwendet werden?
Ja, Schottky-Dioden sind generell für ihre schnellen Schaltzeiten bekannt. Die TSF10U60C ist aufgrund ihrer technologischen Basis ebenfalls für schnelle Schaltanwendungen geeignet, bei denen eine geringe Sperrverzögerungszeit erwünscht ist.
