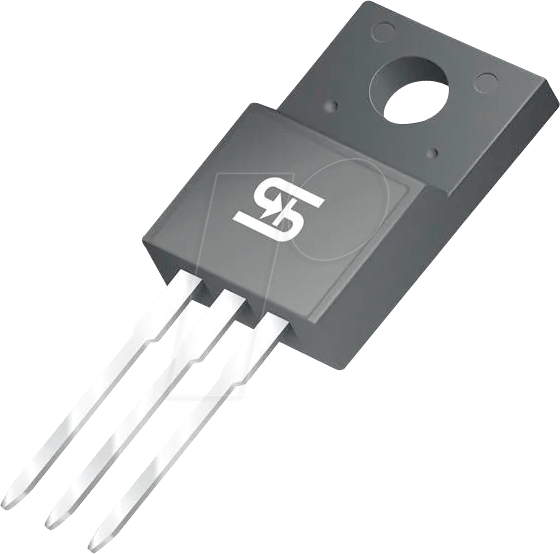

TSF10H60C – Hochleistungs-Dual-Trench-Schottkydiode für anspruchsvolle Anwendungen
Sie suchen eine effiziente und zuverlässige Lösung zur Gleichrichtung und zum Schutz empfindlicher Elektronikschaltungen? Die TSF10H60C – Dual-Trench-Schottkydiode mit einer Sperrspannung von 60 V und einem Nennstrom von 2 x 5 A im robusten ITO-220AB Gehäuse bietet genau das. Entwickelt für Ingenieure und Entwickler, die maximale Leistung und minimale Verluste in ihren Designs erzielen möchten, ist diese Schottky-Diode die ideale Wahl für den Einsatz in Schaltnetzteilen, Gleichrichterschaltungen, Verpolungsschutz und als Freilaufdiode in verschiedenen industriellen und konsumententechnischen Anwendungen.
Überragende Leistung durch Dual-Trench-Technologie
Die TSF10H60C zeichnet sich durch ihre fortschrittliche Dual-Trench-Struktur aus. Diese spezielle Fertigungstechnik ermöglicht eine optimierte Anordnung der Schottky-Barriere und verbessert signifikant die Leistung im Vergleich zu herkömmlichen Schottky-Dioden. Die kompakte Bauweise und die präzise Dotierung der Halbleiterschicht führen zu einer extrem niedrigen Durchlassspannung (Vf) und einem geringen Leckstrom (Ir). Dies resultiert in einer deutlichen Reduzierung der Leistungsverluste, was gerade in energieeffizienten Designs von entscheidender Bedeutung ist.
Hauptvorteile der TSF10H60C
- Niedrige Durchlassspannung (Vf): Minimiert Leistungsverluste und erhöht die Effizienz Ihrer Schaltung, was zu geringerer Wärmeentwicklung und verbesserter Systemzuverlässigkeit führt.
- Schnelle Schaltzeiten: Ermöglicht einen schnellen und reaktionsschnellen Betrieb, essenziell für Hochfrequenzanwendungen und dynamische Lastwechsel.
- Hohe Sperrspannung: Mit 60 V bietet die Diode eine ausreichende Reserve für eine Vielzahl von Anwendungen und schützt effektiv vor Überspannungen.
- Zwei integrierte Dioden: Die Dual-Diode-Konfiguration im kompakten Gehäuse spart Platz auf der Platine und vereinfacht das Schaltungsdesign.
- Hohe Strombelastbarkeit: Mit jeweils 5 A pro Diode ist die TSF10H60C für anspruchsvolle Stromversorgungsanforderungen geeignet.
- Robustes ITO-220AB Gehäuse: Bietet ausgezeichnete thermische Eigenschaften und mechanische Stabilität für eine zuverlässige Integration in Ihre Systeme.
- Geringer Leckstrom (Ir): Reduziert parasitäre Verluste im Sperrzustand und trägt zu einer insgesamt höheren Effizienz bei.
Anwendungsbereiche und Implementierung
Die TSF10H60C ist aufgrund ihrer herausragenden Eigenschaften prädestiniert für eine breite Palette von Anwendungen. In Schaltnetzteilen (SMPS) fungiert sie als Hochfrequenzgleichrichter im Ausgangszweig, wo ihre niedrige Vf und schnellen Schaltzeiten die Effizienz und die elektromagnetische Verträglichkeit (EMV) verbessern. Sie eignet sich hervorragend als Rückstromdiode in induktiven Lasten, um Bauteile wie Transistoren vor Spannungsspitzen zu schützen. Darüber hinaus ist sie eine exzellente Wahl für Verpolungsschutzschaltungen, um angeschlossene Geräte vor versehentlich falsch angeschlossener Polarität zu bewahren.
Die Integration in bestehende Designs ist dank des Standard-ITO-220AB-Gehäuses unkompliziert. Dieses Gehäuse ermöglicht eine einfache Montage auf Kühlkörpern, was bei höheren Strombelastungen oder in Umgebungen mit erhöhter Umgebungstemperatur unerlässlich ist, um die thermische Belastung zu beherrschen und die Lebensdauer der Komponente zu maximieren. Die twin-Diode-Konfiguration erlaubt es, die Dioden parallel zu schalten, um die Stromtragfähigkeit zu erhöhen, oder sie separat in unterschiedlichen Zweigen einer Schaltung einzusetzen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Dual-Trench-Schottkydiode |
| Hersteller | Lan.de (als Distributor) |
| Modellnummer | TSF10H60C |
| Max. Sperrspannung (Vrrm) | 60 V |
| Max. Durchlassstrom (If(AV)) (pro Diode) | 5 A |
| Max. Stoßstrom (Ifsm) (pro Diode, 1 Periode) | 100 A |
| Max. Durchlassspannung (Vf) bei 5 A | 0.55 V (typisch) |
| Max. Sperrstrom (Ir) bei 60 V | 100 µA (typisch) |
| Gehäuseform | ITO-220AB |
| Thermischer Widerstand (RthJC) | 2.0 °C/W (typisch) |
| Betriebstemperaturbereich (Tj) | -55 °C bis +150 °C |
Warum TSF10H60C für Ihre Applikation?
Die TSF10H60C setzt neue Maßstäbe in Sachen Effizienz und Zuverlässigkeit. Im Gegensatz zu herkömmlichen Silizium-Dioden bieten Schottkydioden intrinsisch niedrigere Durchlassspannungen, was zu signifikant reduzierten Leistungsverlusten führt. Die Dual-Trench-Technologie geht noch einen Schritt weiter, indem sie diese Vorteile durch eine optimierte Halbleiterstruktur nochmals verstärkt. Dies bedeutet, dass Ihre Schaltung kühler läuft, weniger Energie verbraucht und eine längere Lebensdauer aufweist. Die kompakte Bauweise mit zwei integrierten Dioden vereinfacht das Leiterplattendesign und reduziert die Stückkosten im Vergleich zur Verwendung zweier Einzelbauteile. Die hohe Stromtragfähigkeit und die robuste Bauart machen sie zur ersten Wahl für professionelle Entwicklungen, bei denen Kompromisse keine Option sind.
FAQ – Häufig gestellte Fragen zu TSF10H60C – Dual-Trench-Schottkydiode, 60 V, 2 x 5 A, ITO-220AB
Was ist der Hauptvorteil der Dual-Trench-Technologie in dieser Schottky-Diode?
Die Dual-Trench-Technologie ermöglicht eine optimierte interne Struktur der Diode. Dies führt zu einer signifikant niedrigeren Durchlassspannung (Vf) und einem geringeren Leckstrom (Ir) im Vergleich zu Standard-Schottkydioden. Das Ergebnis sind höhere Effizienz, geringere Wärmeentwicklung und verbesserte Leistung in Ihrer Schaltung.
In welchen Anwendungen ist die TSF10H60C besonders gut geeignet?
Die TSF10H60C eignet sich hervorragend für eine Vielzahl von Anwendungen, darunter Schaltnetzteile (SMPS) als Gleichrichter im Ausgangszweig, Freilaufdioden für induktive Lasten, Verpolungsschutzschaltungen, DC-DC-Wandler und allgemeine Gleichrichtungsaufgaben, bei denen Effizienz und Zuverlässigkeit im Vordergrund stehen.
Kann ich die beiden 5 A Dioden parallel schalten, um die Stromkapazität zu erhöhen?
Ja, die beiden 5 A Dioden in der TSF10H60C können parallel geschaltet werden, um die maximale Stromtragfähigkeit auf bis zu 10 A zu erhöhen. Es ist jedoch wichtig, auf eine gleichmäßige Stromverteilung zu achten, typischerweise durch Hinzufügen kleinerer Reihenwiderstände, um einen Strom-Ungleichgewicht auszugleichen und die Zuverlässigkeit zu gewährleisten.
Wie wirkt sich die niedrige Durchlassspannung (Vf) der TSF10H60C auf meine Schaltung aus?
Eine niedrigere Durchlassspannung bedeutet, dass weniger Energie in Form von Wärme verloren geht, wenn Strom durch die Diode fließt. Dies führt zu einer gesteigerten Effizienz Ihrer Schaltung, einer reduzierten Wärmeentwicklung, was wiederum die Lebensdauer der gesamten elektronischen Komponente oder des Geräts verlängern kann, und ermöglicht potenziell kleinere Kühlkörper.
Ist das ITO-220AB Gehäuse für Anwendungen mit hoher thermischer Belastung geeignet?
Ja, das ITO-220AB Gehäuse ist für seine guten thermischen Eigenschaften bekannt. Es ermöglicht eine effiziente Wärmeableitung, insbesondere wenn die Diode auf einen externen Kühlkörper montiert wird. Der angegebene thermische Widerstand (RthJC) unterstützt die effektive Kühlung bei korrekter Montage.
Welchen Vorteil bietet die TSF10H60C im Vergleich zu Standard-Silizium-Dioden?
Im Vergleich zu Standard-Silizium-Dioden bieten Schottkydioden wie die TSF10H60C eine deutlich niedrigere Durchlassspannung und schnellere Schaltzeiten. Dies führt zu erheblich geringeren Leistungsverlusten und einer höheren Effizienz, was sie für moderne, stromsparende und leistungsintensive Designs unverzichtbar macht.
Kann die TSF10H60C auch in Niedervolt-Anwendungen eingesetzt werden?
Obwohl die Diode für 60 V spezifiziert ist, ist sie auch für Niedervolt-Anwendungen ideal geeignet. Die extrem niedrige Durchlassspannung bleibt auch bei geringeren Spannungen ein entscheidender Vorteil und trägt zur Optimierung der Effizienz bei, selbst wenn die volle Sperrspannung nicht ausgenutzt wird.
