Optimale Spannungsregelung für anspruchsvolle Elektronikprojekte: Der TS2509CS Step-Down-Regler
Sie benötigen eine präzise und effiziente Spannungsversorgung für Ihre komplexen elektronischen Schaltungen? Der TS2509CS Step-Down-Regler ist die ideale Lösung, um höhere Eingangsspannungen stabil und zuverlässig auf ein benötigtes Niederspannungsniveau zu reduzieren. Ob für Entwicklungsboards, mobile Anwendungen oder industrielle Steuerungen, dieser Regler liefert die benötigte Energie mit höchster Effizienz und Zuverlässigkeit.
Überlegene Leistungsfähigkeit und Flexibilität
Der TS2509CS setzt Maßstäbe in Sachen Leistung und Flexibilität im Bereich der DC/DC-Spannungsregelung. Im Gegensatz zu einfachen Festspannungsreglern bietet dieser einstellbare (Adj) Step-Down-Regler die Möglichkeit, die Ausgangsspannung exakt auf die spezifischen Anforderungen Ihrer Anwendung abzustimmen. Mit einem beeindruckenden Eingangsspannungsbereich von 3,6V bis 23V und einer maximalen Ausgangsstromstärke von 3A meistert der TS2509CS selbst anspruchsvollste Lasten.
Die Effizienz des TS2509CS minimiert Energieverluste und reduziert die Wärmeentwicklung, was zu einer längeren Lebensdauer der Komponenten und einer verbesserten Gesamtperformance Ihres Systems führt. Die Integration in kompakte SO8-Gehäuse ermöglicht eine Platz sparende Implementierung, selbst in dicht bestückten Leiterplattenlayouts. Dies macht ihn zur bevorzugten Wahl für Ingenieure und Hobbyisten, die keine Kompromisse bei der Qualität und Funktionalität ihrer Schaltungen eingehen möchten.
Kernvorteile des TS2509CS Step-Down-Reglers
- Präzise Spannungsanpassung: Dank der einstellbaren Ausgangsspannung lässt sich jede gewünschte Spannung im spezifizierten Bereich exakt realisieren.
- Hohe Strombelastbarkeit: Mit bis zu 3A Ausgangsstrom können auch leistungshungrige Komponenten zuverlässig versorgt werden.
- Breiter Eingangsspannungsbereich: Flexibel einsetzbar von 3,6V bis 23V, deckt der Regler eine Vielzahl von Energiequellen ab.
- Hohe Energieeffizienz: Minimale Energieverluste sorgen für geringere Wärmeentwicklung und längere Batterielaufzeiten.

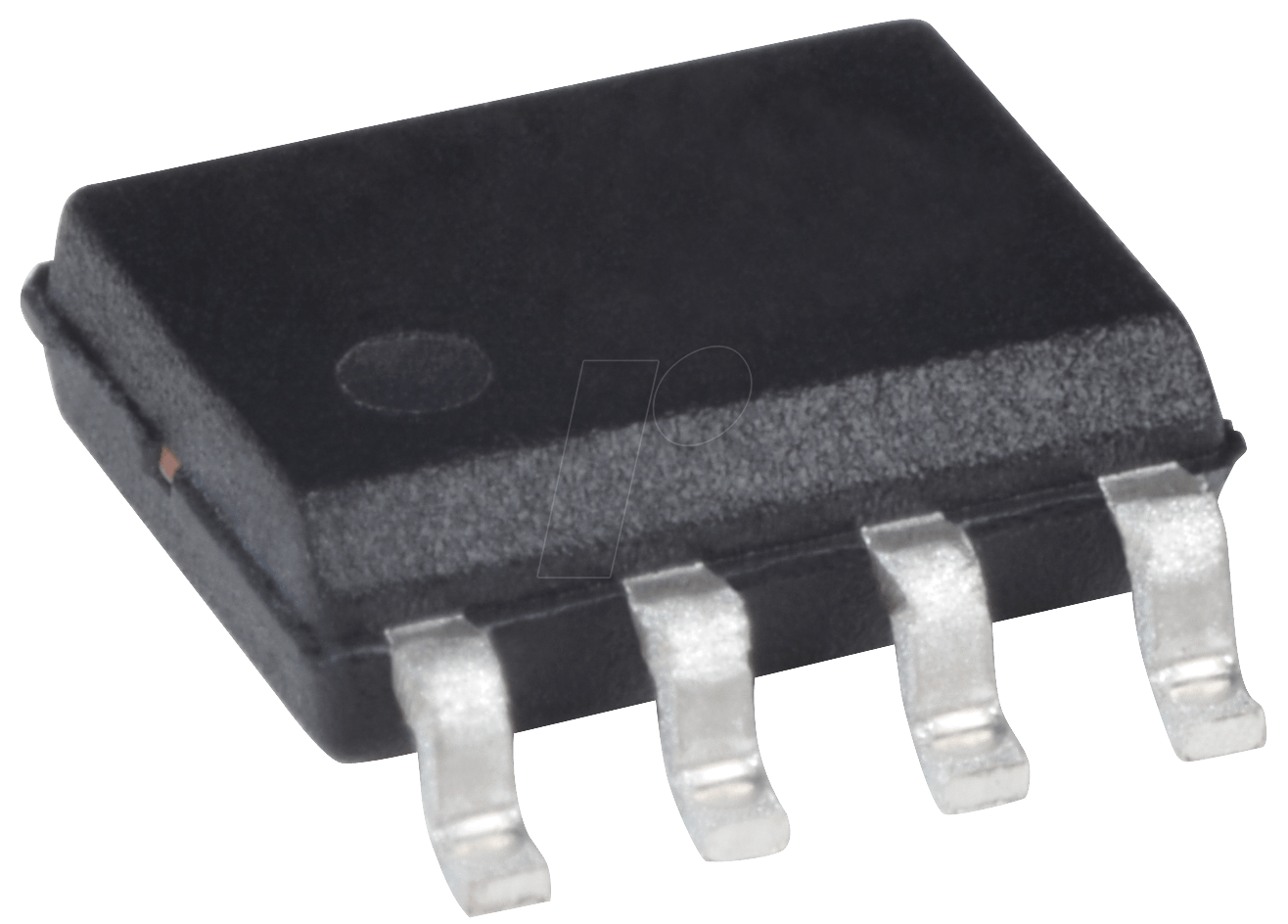

- Kompaktes SO8-Gehäuse: Platzsparende Bauweise für einfache Integration in verschiedenste Designs.
- Robuste Performance: Entwickelt für Zuverlässigkeit und Stabilität, auch unter schwierigen Betriebsbedingungen.
- Hervorragende Regelgenauigkeit: Gewährleistet eine stabile Versorgungsspannung für empfindliche elektronische Bauteile.
Technische Spezifikationen und Anwendungsgebiete
Der TS2509CS ist ein monolithischer Step-Down-Schaltregler, der eine Vielzahl von Funktionen zur Vereinfachung des Designs und zur Maximierung der Leistung integriert. Seine interne Kompensation, die integrierte Schutzschaltungen gegen Überstrom und Übertemperatur sowie die einfache Anwendung durch externe Komponenten machen ihn zu einer äußerst attraktiven Lösung.
Die Anwendungsmöglichkeiten des TS2509CS sind vielfältig. Er eignet sich hervorragend für die Spannungsversorgung von Mikrocontrollern, Sensoren, drahtlosen Modulen, GPS-Systemen und anderen Schaltungen, die eine stabile und präzise Niederspannung benötigen. In industriellen Automatisierungssystemen, in der Medizintechnik oder in der Unterhaltungselektronik ermöglicht der TS2509CS die effiziente Wandlung von höheren Versorgungsspannungen auf die spezifischen Anforderungen der einzelnen Subsysteme. Die Fähigkeit, auch kurzzeitige Lastspitzen zu bewältigen, macht ihn zu einer robusten Wahl für dynamische Anwendungen.
Besondere Designmerkmale für maximale Leistung
Das Herzstück des TS2509CS bildet eine fortschrittliche Schaltungstopologie, die eine hohe Schaltfrequenz mit einer effizienten Regelung kombiniert. Dies ermöglicht den Einsatz kleinerer externer Induktivitäten und Kondensatoren, was wiederum zu einer Reduzierung der Systemkosten und des Platzbedarfs beiträgt. Die integrierte Stromerkennung ermöglicht einen präzisen Überstromschutz, der sowohl die Last als auch den Regler selbst vor Beschädigungen schützt. Ebenso sorgt der thermische Überlastschutz dafür, dass der Regler bei kritischen Temperaturen die Leistung reduziert oder abschaltet, um eine Zerstörung zu verhindern.
Die externe Einstellbarkeit der Ausgangsspannung mittels eines einzigen Widerstands bietet eine maximale Flexibilität für Entwickler. Anstatt mehrere Festspannungsregler vorhalten zu müssen, kann mit dem TS2509CS eine breite Palette von Ausgangsspannungen mit nur einer Bauteilfamilie abgedeckt werden. Dies vereinfacht das Design, reduziert den Lagerbestand und beschleunigt den Entwicklungsprozess.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Step-Down (Abwärts-) Spannungsregler |
| Modellnummer | TS2509CS |
| Eingangsspannungsbereich | 3,6V bis 23V |
| Max. Ausgangsstrom | 3A |
| Ausgangsspannung | Einstellbar (Adj) |
| Gehäuseform | SO8 |
| Schaltfrequenz | Typisch für hohe Effizienz und kompakte Bauweise |
| Schutzfunktionen | Überstromschutz, thermischer Überlastschutz |
| Anwendung | DC/DC-Wandlung, Spannungsversorgung für elektronische Geräte |
FAQ – Häufig gestellte Fragen zu TS2509CS – Step-Down-Regler, Adj, 3A, 3,6-23Vi, SO8
F: Welche Art von Anwendung ist für den TS2509CS Step-Down-Regler am besten geeignet?
Der TS2509CS ist ideal für Anwendungen, die eine stabile und effiziente Umwandlung einer höheren Eingangsspannung in eine niedrigere Ausgangsspannung erfordern. Dies umfasst die Stromversorgung von Mikrocontrollern, IoT-Geräten, drahtlosen Kommunikationsmodulen, Sensoren sowie in kompakten elektronischen Systemen, wo eine präzise Spannungsregelung und eine hohe Effizienz entscheidend sind.
F: Wie wird die Ausgangsspannung des TS2509CS eingestellt?
Die Ausgangsspannung des TS2509CS wird typischerweise durch die Wahl eines externen Widerstands eingestellt. Die spezifischen Formeln und empfohlenen Werte finden Sie im Datenblatt des Herstellers, um die gewünschte Ausgangsspannung präzise zu konfigurieren.
F: Welche maximale Eingangsspannung kann der TS2509CS verarbeiten?
Der TS2509CS kann Eingangsspannungen von bis zu 23V verarbeiten. Dies ermöglicht eine flexible Integration in Systeme, die von verschiedenen Stromquellen wie Netzteilen oder Batterien gespeist werden.
F: Bietet der TS2509CS integrierte Schutzschaltungen?
Ja, der TS2509CS verfügt über integrierte Schutzschaltungen gegen Überstrom und thermische Überlastung. Diese Schutzmechanismen tragen dazu bei, sowohl den Regler selbst als auch die angeschlossene Last vor potenziellen Schäden zu bewahren.
F: Welche Art von Induktor wird für die Verwendung mit dem TS2509CS empfohlen?
Die Wahl des Induktors hängt von der spezifischen Anwendung und der gewünschten Ausgangsspannung ab. Generell werden für Schaltregler wie den TS2509CS Induktivitäten mit geringem Gleichstromwiderstand (DCR) und ausreichender Sättigungsstromstärke empfohlen, um eine hohe Effizienz zu gewährleisten und Sättigungsprobleme zu vermeiden. Detaillierte Empfehlungen finden Sie im Datenblatt.
F: Ist der TS2509CS für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Für sicherheitskritische Anwendungen sollten immer die spezifischen Zulassungen und Standards des jeweiligen Anwendungsbereichs geprüft werden. Der TS2509CS bietet zwar robuste Schutzfunktionen, seine Eignung für sicherheitsrelevante Systeme hängt jedoch von der Gesamtarchitektur und den regulatorischen Anforderungen ab.
F: Welche externen Kondensatoren werden für den TS2509CS benötigt?
Neben dem Induktor werden Eingangs- und Ausgangskondensatoren benötigt, um die Stabilität des Reglers und die Signalqualität zu verbessern. Typischerweise werden Keramikkondensatoren mit geringem äquivalenten Serienwiderstand (ESR) für diese Funktion verwendet. Genaue Spezifikationen und empfohlene Werte sind im Datenblatt des TS2509CS aufgeführt.
