Präzise Spannungsstabilisierung für Ihre Elektronikprojekte: Der TS 7809 CZ Spannungsregler
Wenn Ihre elektronischen Schaltungen eine stabile und zuverlässige Spannungsversorgung benötigen, sind Schwankungen und unerwünschte Über- oder Unterspannungen ein kritisches Problem, das zu Fehlfunktionen oder gar zur Zerstörung von Komponenten führen kann. Der TS 7809 CZ Spannungsregler, fest und mit einer Ausgangsspannung von 9 V im bewährten TO-220-Gehäuse, bietet hierfür eine herausragende Lösung. Dieses Bauteil ist die ideale Wahl für Elektronik-Bastler, Entwickler und Techniker, die eine präzise und konstant 9-Volt-Ausgangsspannung für ihre Designs, Prototypen und eingebetteten Systeme benötigen, bei denen die Integrität der Stromversorgung an erster Stelle steht.
Überlegene Leistung und Zuverlässigkeit des TS 7809 CZ
Im Vergleich zu simplen Widerstandsspannteilern oder weniger spezialisierten Komponenten, zeichnet sich der TS 7809 CZ durch seine integrierte, präzise Regelung aus. Dies bedeutet, dass er selbst bei schwankender Eingangsspannung oder wechselnder Last am Ausgang die konstante 9-Volt-Spannung aufrechterhält. Diese Stabilität ist entscheidend für die korrekte Funktion empfindlicher Mikrocontroller, Sensoren und anderer integrierter Schaltungen. Das TO-220-Gehäuse bietet zudem eine hervorragende Wärmeableitung, was einen zuverlässigen Betrieb auch unter erhöhter Last gewährleistet und die Lebensdauer des Bauteils signifikant verlängert. Die Festspannungsregler der 78xx-Serie, zu der der TS 7809 CZ gehört, sind ein Industriestandard für ihre Robustheit und Vorhersehbarkeit.
Kernfunktionen und technische Vorteile
Der TS 7809 CZ ist ein bipolarer Festspannungsregler, der entwickelt wurde, um eine feste Ausgangsspannung von 9 V mit hoher Präzision bereitzustellen. Seine Architektur basiert auf internen Regelkreisen, die eine konstante Spannung unabhängig von Änderungen der Eingangsspannung (innerhalb definierter Grenzen) und der Last (Stromaufnahme) gewährleisten.
- Feste Ausgangsspannung: Liefert eine stabilisierte 9-Volt-Versorgung, die für viele digitale und analoge Schaltungen unerlässlich ist.
- Hohe Spannungsstabilität: Minimiert Welligkeit und Rauschen auf der Ausgangsspannung, was für empfindliche analoge Schaltungen oder digitale Logik entscheidend ist.
- Integrierter Übertemperaturschutz: Verhindert Schäden am Bauteil durch thermische Überlastung, indem die Leistung bei kritischen Temperaturen reduziert wird.
- Stromlimitierung: Bietet einen internen Schutz vor Überstrom, der den Ausgang schützt, falls die Last den zulässigen Wert überschreitet.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen deutlich über der gewünschten Ausgangsspannung (typischerweise ab ca. 12 V bis 35 V), was eine Flexibilität bei der Wahl der Stromquelle ermöglicht.
- Standardisiertes TO-220-Gehäuse: Ermöglicht eine einfache Montage auf Leiterplatten und eine effektive Wärmeableitung, oft in Verbindung mit einem Kühlkörper für höhere Stromanforderungen.
- Einfache Implementierung: Benötigt nur wenige externe Komponenten (typischerweise Kondensatoren zur Filterung und Stabilisierung) für den Betrieb, was den Schaltungsaufwand reduziert.
Einsatzmöglichkeiten und Anwendungsbereiche
Die universelle Anwendbarkeit des TS 7809 CZ macht ihn zu einem unverzichtbaren Bauteil in einer Vielzahl von Elektronikanwendungen:
- Stromversorgung für Mikrocontroller und Logikschaltungen: Gewährleistet eine stabile Basisspannung für Arduino, Raspberry Pi, PIC-Mikrocontroller und TTL/CMOS-Logik.
- Stromversorgung für Sensoren und Messgeräte: Schützt empfindliche Sensoren vor Überspannung und liefert die notwendige stabile Spannung für präzise Messungen.
- Prototypenentwicklung und Laboranwendungen: Ideal für den Einsatz in Breadboards und auf Prototypenplatinen zur schnellen und zuverlässigen Erzeugung von 9-Volt-Versorgungen.
- Industrielle Steuerungen und Automatisierung: Sorgt für die Zuverlässigkeit kritischer Versorgungsschienen in industriellen Umgebungen.
- Audio- und Signalverarbeitung: Bietet eine rauscharme Spannungsquelle für Operationsverstärker und andere analoge Signalaufbereitungsschaltungen.
- Ladegeräte und Netzteile: Als Teil eines größeren Netzteildesigns zur Bereitstellung einer stabilisierten Hilfsspannung.
- Sicherheits- und Überwachungssysteme: Gewährleistet eine ununterbrochene Stromversorgung für kritische Überwachungsfunktionen.
Produktdetails und technische Spezifikationen
Der TS 7809 CZ repräsentiert eine bewährte und kostengünstige Lösung für die Spannungsregelung. Seine robuste Konstruktion und die spezifizierten Parameter machen ihn zu einer verlässlichen Wahl.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Festspannungsregler |
| Modellnummer | TS 7809 CZ |
| Ausgangsspannung | 9 V (fest) |

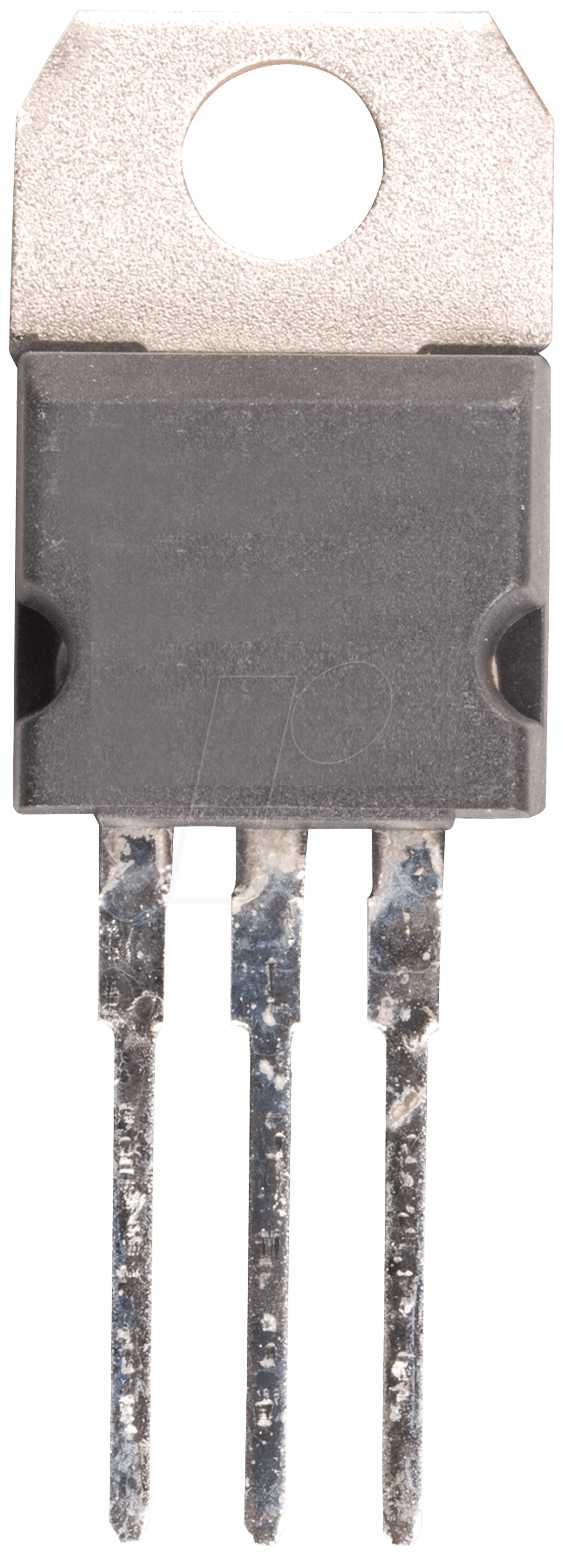

| Gehäusetyp | TO-220 (3 Pins) |
| Eingangsspannungsbereich | Typischerweise 12 V bis 35 V (für optimale Regelung und Wärmeableitung) |
| Max. Ausgangsstrom | Bis zu 1 A (mit ausreichender Kühlung) |
| Ruhestrom (Quiescent Current) | Typisch ca. 5 mA |
| Temperaturkoeffizient der Ausgangsspannung | Sehr gering, gewährleistet Stabilität über einen weiten Temperaturbereich |
| Schutzfunktionen | Übertemperaturschutz, interne Strombegrenzung |
| Betriebstemperaturbereich | Industriestandard, typisch -40 °C bis +125 °C |
| Material (Gehäuse) | Kunststoff-Isolierung (Epoxidharz) mit interner Metallbasis zur Wärmeableitung |
| Elektrische Isolation | Das Gehäuse ist nicht leitend (isoliert) und erfordert keine zusätzliche Isolierung bei Montage auf Leiterplatte, es sei denn, mechanische Beanspruchung oder spezielle Umgebungsbedingungen erfordern dies. Die Pin-Anordnung erlaubt eine direkte Montage und Verbindung. |
| Pin-Belegung (typisch TO-220) | Pin 1: Eingang (Vin), Pin 2: Masse (GND), Pin 3: Ausgang (Vout) |
FAQ – Häufig gestellte Fragen zu TS 7809 CZ – Spannungsregler, fest, 9 V, TO-220
Benötige ich einen Kühlkörper für den TS 7809 CZ Spannungsregler?
Ob ein Kühlkörper notwendig ist, hängt von der zu versorgenden Last (dem Ausgangsstrom) und der Differenz zwischen Eingangs- und Ausgangsspannung ab. Wenn der Ausgangsstrom moderat ist (z.B. unter 100 mA) und die Eingangsspannung nur geringfügig über 9 V liegt (z.B. 12 V), ist oft kein Kühlkörper erforderlich. Bei höheren Strömen oder größeren Spannungsdifferenzen (z.B. 24 V Eingang, 9 V Ausgang bei 500 mA Last) entsteht signifikante Verlustleistung in Form von Wärme (P_diss = (Vin – Vout) I_out). In solchen Fällen ist ein Kühlkörper unerlässlich, um den Regler innerhalb seines zulässigen Betriebstemperaturbereichs zu halten und eine Beschädigung zu vermeiden.
Welche externen Komponenten sind für den Betrieb des TS 7809 CZ erforderlich?
Für eine zuverlässige Funktion werden in der Regel zwei kleine Kondensatoren empfohlen: ein Eingangs-Kondensator (typischerweise 0,1 µF bis 1 µF Keramik oder Elektrolytkondensator) nahe am Eingangspin und ein Ausgangs-Kondensator (typischerweise 0,1 µF Keramik oder 1 µF Elektrolytkondensator) nahe am Ausgangspin. Diese Kondensatoren dienen zur Filterung von Rauschen und zur Verbesserung der transienten Reaktion des Reglers.
Ist der TS 7809 CZ auch für negative Spannungen geeignet?
Nein, der TS 7809 CZ ist ein positiver Festspannungsregler und kann nur für die Erzeugung positiver Spannungen verwendet werden. Für negative Spannungen wären entsprechende negative Spannungsregler (wie z.B. aus der 79xx-Serie) erforderlich.
Was bedeutet das TO-220-Gehäuse für die Anwendung?
Das TO-220-Gehäuse ist ein dreipoliges Kunststoffgehäuse, das für die Montage auf Leiterplatten konzipiert ist. Es verfügt über eine Metallbasis, die zur Montage auf einem Kühlkörper oder direkt zur Wärmeableitung über die Leiterplatte genutzt werden kann. Es bietet eine gute thermische Performance und ist ein Industriestandard für Leistungshalbleiter.
Wie kann ich die Ausgangsstromkapazität des TS 7809 CZ erhöhen?
Die maximale Ausgangsstromkapazität eines Festspannungsreglers wie dem TS 7809 CZ ist primär durch seine thermischen Eigenschaften begrenzt. Um die nutzbare Stromkapazität zu erhöhen, muss die Verlustleistung abgeführt werden. Dies geschieht in erster Linie durch die Verwendung eines geeigneten Kühlkörpers, der die Wärme effizient an die Umgebung abgibt. Für Anwendungen, die höhere Ströme benötigen, als ein einzelner Regler mit Kühlkörper bewältigen kann, kann man auch externe Transistoren oder spezielle Schaltregler-ICs in Betracht ziehen.
Welche Art von Eingangsspannungen kann der TS 7809 CZ verarbeiten?
Der TS 7809 CZ benötigt eine Eingangsspannung, die um mindestens 2-3 Volt (Dropout-Spannung) höher ist als die gewünschte Ausgangsspannung von 9 V. Der empfohlene maximale Eingangsspannungsbereich liegt typischerweise bei bis zu 35 V. Dies ermöglicht eine gewisse Flexibilität bei der Wahl der Stromquelle, wie z.B. 12-V- oder 24-V-Netzteile oder Batterien.
Gibt es eine Alternative, wenn ich eine einstellbare Ausgangsspannung benötige?
Ja, für einstellbare Ausgangsspannungen gibt es alternative Regler-ICs. Die bekanntesten sind die LM317 (positiv einstellbar) und LM337 (negativ einstellbar) Spannungsregler. Diese benötigen jedoch eine externe Beschaltung mit Potentiometern und Widerständen, um die gewünschte Ausgangsspannung einzustellen, während der TS 7809 CZ eine feste, voreingestellte Spannung liefert.
