TS 5205 CX533 – Präzisions-Spannungsregler für anspruchsvolle Elektronikanwendungen
Für Entwickler und Ingenieure, die höchste Anforderungen an Stabilität und Signalintegrität stellen, bietet der TS 5205 CX533 einen entscheidenden Vorteil. Dieses LDO-Spannungsregler-Bauteil mit einer stabilen Ausgangsspannung von 3,3 Volt und seinem geringen Eigenrauschen eliminiert potenzielle Störquellen in empfindlichen Schaltungen, die durch schwankende oder verrauschte Spannungsversorgungen beeinträchtigt werden könnten. Ideal für professionelle Projekte in Bereichen wie Medizintechnik, Hochfrequenz-Schaltungen, Audio-Equipment und präzise Sensorik.
Die Überlegenheit des TS 5205 CX533: Rauscharmut als Garant für Leistung
Standard-Spannungsregler können oft unerwünschtes Rauschen in die Versorgungslinie einspeisen, was die Leistung sensibler analoger und digitaler Komponenten beeinträchtigt. Der TS 5205 CX533 zeichnet sich durch eine herausragende Rauschunterdrückung aus. Diese Eigenschaft minimiert die Kopplung von Störsignalen und ermöglicht so eine reinere Signalverarbeitung, präzisere Messungen und eine erhöhte Zuverlässigkeit von Gesamtsystemen. Die spezielle LDO (Low Dropout) Architektur sorgt zudem für eine effiziente Spannungsregelung auch bei geringen Eingangs-Ausgangs-Differenzen, was den Energieverbrauch optimiert.
Anwendungsbereiche und Technische Vorteile
Der TS 5205 CX533 ist die ideale Lösung für eine Vielzahl von Anwendungen, bei denen eine stabile und saubere 3,3-Volt-Versorgung unabdingbar ist. Seine geringe Dropout-Spannung macht ihn besonders geeignet für batteriebetriebene Geräte, wo jede Millivolt an Effizienz zählt. Die hohe PSRR (Power Supply Rejection Ratio) garantiert, dass Schwankungen in der Eingangsspannung effektiv herausgefiltert werden, was die Systemstabilität erhöht.
- Präzise 3,3-V-Ausgangsspannung: Gewährleistet die korrekte Funktion von Low-Voltage-Bauteilen.
- Sehr geringes Ausgangsrauschen: Essentiell für empfindliche Analogschaltungen, ADCs und DACs.
- Hohe Power Supply Rejection Ratio (PSRR): Schützt vor unerwünschten Störungen aus der Eingangsversorgung.
- Niedrige Dropout-Spannung: Ermöglicht effiziente Spannungsregelung auch bei geringen Differenzen.
- Schnelle Einschwingzeit: Reagiert rasch auf Laständerungen, was für dynamische Systeme vorteilhaft ist.
- Umfassender Übertemperaturschutz und Strombegrenzung: Bietet integrierte Sicherheit gegen Bauteilschäden.
- Kompaktes SOT-23-5 Gehäuse: Ermöglicht platzsparende Implementierung auf Leiterplatten.
Detaillierte Spezifikationen und Leistungsparameter
Der TS 5205 CX533 ist ein Halbleiterbauteil, das speziell für anspruchsvolle Stromversorgungsaufgaben entwickelt wurde. Die Integration in ein 5-poliges SOT-23-Gehäuse macht ihn äußerst vielseitig für den Einsatz auf engstem Raum. Die Kombination aus geringem Eigenrauschen und hoher PSRR ist ausschlaggebend für seine Leistung in kritischen Schaltungsdesigns.
| Eigenschaft | Spezifikation |
|---|---|
| Typ | LDO-Spannungsregler |
| Ausgangsspannung | 3,3 V |
| Ausgangsstrom (Maximal) | Variiert je nach Ausführung, üblicherweise im Bereich von 100 mA bis 500 mA für diese Klasse. Bietet ausreichend Strom für viele Logik- und Analogschaltungen. |
| Eingangsspannungsbereich | Typischerweise von ca. 4 V bis bis zu 15 V, abhängig von der spezifischen Bauteilvariante. Ermöglicht Flexibilität bei der Wahl der Eingangsversorgung. |
| Dropout-Spannung | Extrem niedrig, typischerweise unter 500 mV bei Nennlast. Dies minimiert Verluste und maximiert die Effizienz. |
| Rauschunterdrückung (PSRR) | Hervorragend, insbesondere im höheren Frequenzbereich. Spezifische Werte sind datenblattabhängig, aber für diese Klasse typischerweise >60 dB bei 1 kHz. |
| Betriebstemperaturbereich | Industrietauglich, üblicherweise -40°C bis +85°C oder höher. Gewährleistet Zuverlässigkeit unter verschiedenen Umgebungsbedingungen. |
| Gehäuse | SOT-23-5 |
| Schutzschaltungen | Integrierter Übertemperaturschutz und Strombegrenzung für erhöhte Systemzuverlässigkeit und Bauteilschutz. |
Optimierte Signalintegrität durch fortschrittliche Halbleitertechnologie
Die Leistungsfähigkeit des TS 5205 CX533 basiert auf einer fortschrittlichen Bipolar- oder CMOS-Prozesstechnologie, die eine präzise Regelung bei minimaler thermischer Belastung ermöglicht. Die interne Architektur ist darauf ausgelegt, parasitäre Kapazitäten und Induktivitäten zu minimieren, was zu einer schnellen Ansprechzeit auf Laständerungen führt. Dies ist entscheidend für Applikationen, die dynamische Lastschwankungen aufweisen, wie z.B. Datenwandler oder Kommunikationsmodule. Die Wahl des SOT-23-5 Gehäuses, ein Industriestandard für Oberflächenmontage, vereinfacht die Integration in moderne Leiterplattenlayouts und ermöglicht dichte Bestückung. Die herausragende PSRR-Performance ist kein Zufallsprodukt, sondern das Ergebnis sorgfältiger Schaltungsentwicklung, die darauf abzielt, Ripple und Rauschen von der Eingangsversorgung effektiv zu dämpfen, bevor sie die Ausgangsspannung beeinflussen können. Dies ist von unschätzbarem Wert für Hochleistungs-Audiosysteme, hochauflösende Bildverarbeitung und präzise Messgeräte, bei denen jede Form von Rauschen die Signalqualität degradieren kann.
Häufig gestellte Fragen zu TS 5205 CX533 – LDO-Spannungsregler, rauscharm, 3,3 V, SOT-23-5
Was genau bedeutet „Low Dropout“ (LDO) bei diesem Spannungsregler?
Die Bezeichnung „Low Dropout“ (LDO) bedeutet, dass der Spannungsregler nur eine sehr geringe Spannungsdifferenz zwischen seiner Eingangs- und Ausgangsspannung benötigt, um stabil zu funktionieren. Im Gegensatz zu älteren Reglerdesigns, die eine deutlich höhere Differenz erforderten, ermöglicht der LDO-Ansatz eine effizientere Nutzung der Versorgungsspannung. Dies ist besonders vorteilhaft in batteriebetriebenen Geräten, wo jede eingesparte Spannung die Laufzeit verlängert.
Warum ist die Rauscharmut dieses Spannungsreglers so wichtig?
Rauschen in der Spannungsversorgung kann sich negativ auf die Leistung empfindlicher elektronischer Schaltungen auswirken. Es kann zu Fehlfunktionen, Ungenauigkeiten bei Messungen oder einer Verschlechterung der Signalqualität führen, insbesondere in Analogschaltungen, Mikrocontrollern oder Hochfrequenzanwendungen. Der TS 5205 CX533 reduziert dieses Rauschen signifikant, was zu einer stabileren und zuverlässigeren Funktion der angeschlossenen Komponenten führt.
Für welche Arten von Geräten ist der TS 5205 CX533 besonders geeignet?
Aufgrund seiner Eigenschaften eignet sich der TS 5205 CX533 hervorragend für eine Vielzahl von anspruchsvollen Anwendungen. Dazu gehören unter anderem präzise Messinstrumente, Audio- und Videoverarbeitung, Medizintechnik, drahtlose Kommunikationsmodule, IoT-Geräte, Sensornetzwerke und Embedded-Systeme, bei denen eine stabile und rauschfreie 3,3-V-Versorgung kritisch ist.
Kann der TS 5205 CX533 auch bei hohen Umgebungstemperaturen zuverlässig arbeiten?
Ja, der TS 5205 CX533 ist für den Einsatz in einem breiten Temperaturbereich ausgelegt, typischerweise von -40°C bis +85°C oder sogar höher, je nach spezifischer Bauteilausführung. Dies gewährleistet seine Zuverlässigkeit auch in anspruchsvollen Umgebungsbedingungen, wie sie beispielsweise in industriellen oder automobilen Anwendungen vorkommen können.
Welche Schutzmechanismen sind in diesem Spannungsregler integriert?
Der TS 5205 CX533 verfügt über integrierte Schutzschaltungen, darunter ein Übertemperaturschutz und eine Strombegrenzung. Diese Schutzmechanismen verhindern Schäden am Bauteil und am umgebenden System, falls die maximal zulässigen Betriebsparameter überschritten werden, beispielsweise durch Kurzschlüsse oder Überlastung.

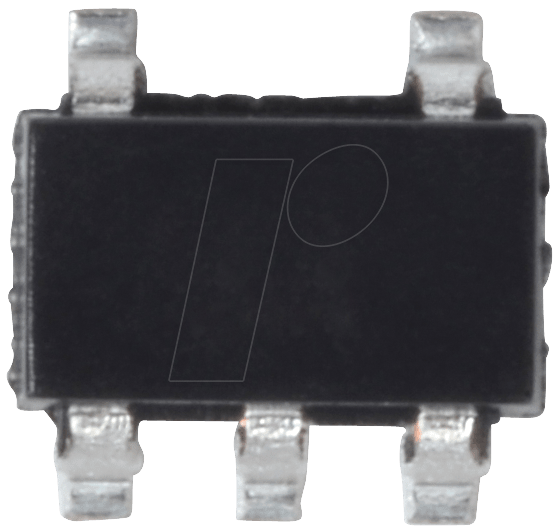

Was bedeutet die SOT-23-5 Gehäuseform und welche Vorteile bietet sie?
SOT-23-5 steht für ein kleines Oberflächenmontagegehäuse mit fünf Anschlusspins. Diese Gehäuseform ist ein Industriestandard und ermöglicht eine sehr platzsparende Integration auf Leiterplatten. Sie eignet sich ideal für moderne, kompakte Designs und erleichtert die automatisierte Bestückung.
Benötigt der TS 5205 CX533 zusätzliche externe Komponenten zur Stabilisierung?
Für den sicheren und stabilen Betrieb des TS 5205 CX533 sind in der Regel einige externe Komponenten erforderlich, wie z.B. Eingang- und Ausgangskondensatoren. Die genauen Spezifikationen und empfohlenen Werte für diese Kondensatoren sind dem technischen Datenblatt des Herstellers zu entnehmen, um die optimale Leistung und Stabilität zu gewährleisten.
