Präzisions-Spannungsregelung für anspruchsvolle Elektronikprojekte
Wenn Sie eine stabile und zuverlässige 5,0-Volt-Gleichspannung für Ihre empfindlichen elektronischen Schaltungen benötigen, ist der TS 5204 CX50 – Ultra LDO-Festspannungsregler die ideale Lösung. Dieses Bauteil wurde entwickelt, um präzise Spannungsnivellierung bei geringem Eigenverbrauch zu gewährleisten, was es zu einer überlegenen Wahl für Entwickler, Bastler und Ingenieure macht, die maximale Leistung und Effizienz in ihren Designs anstreben. Vergessen Sie instabile Spannungsversorgungen, die Ihre Komponenten gefährden könnten; der TS 5204 CX50 bietet eine herausragende Leistung, die selbst die anspruchsvollsten Anwendungen zufriedenstellt.
Herausragende Leistung und Effizienz: Die Vorteile des TS 5204 CX50
Der TS 5204 CX50 – Ultra LDO-Festspannungsregler übertrifft Standardlösungen durch seine außergewöhnlichen Leistungsparameter und seine fortschrittliche Technologie. Hier sind die Kernvorteile, die ihn zur überlegenen Wahl machen:
- Ultra-Low Dropout (LDO) Design: Dieses spezielle LDO-Design ermöglicht eine minimale Spannungsdifferenz zwischen Eingangs- und Ausgangsspannung. Das bedeutet, dass der Regler auch bei geringen Eingangsspannungen stabil arbeitet und Energie effizienter nutzt, was besonders wichtig in batteriebetriebenen Geräten ist. Die Dropout-Spannung ist typischerweise im Bereich von wenigen Millivolt, was einen deutlichen Vorteil gegenüber Standard-Festspannungsreglern darstellt, die oft höhere Dropout-Werte aufweisen.
- Hohe Ausgangsstromfähigkeit: Mit einer Ausgangsstromfähigkeit von 80 mA bietet der TS 5204 CX50 ausreichend Leistung für eine breite Palette von Anwendungen, von Mikrocontrollern und Sensoren bis hin zu kleinen Analogschaltungen. Diese Kapazität stellt sicher, dass Ihre Schaltungen auch unter Last stabil versorgt werden, ohne dass es zu Leistungseinbußen kommt.
- Präzise 5,0 V Ausgangsspannung: Die feste Ausgangsspannung von exakt 5,0 Volt ist entscheidend für die zuverlässige Funktion vieler digitaler und analoger Komponenten. Diese Präzision minimiert das Risiko von Fehlfunktionen oder Beschädigungen Ihrer empfindlichen Elektronik, die durch Spannungsabweichungen verursacht werden könnten. Die Toleranz der Ausgangsspannung ist typischerweise sehr eng, was für anspruchsvolle Anwendungen unerlässlich ist.
- Hervorragende Last- und Leitungsregelung: Der TS 5204 CX50 zeichnet sich durch exzellente Regelungseigenschaften aus. Das bedeutet, dass die Ausgangsspannung auch bei Schwankungen der Eingangsspannung (Leitungsregelung) oder der Last (Lastregelung) konstant bleibt. Dies ist ein entscheidender Faktor für die Stabilität und Zuverlässigkeit komplexer elektronischer Systeme.
- Geringer Ruhestrom: Der Ruhestrom des Reglers ist bemerkenswert niedrig. Dies trägt maßgeblich zur Energieeffizienz des Gesamtsystems bei, insbesondere in Geräten, die über lange Zeiträume im Leerlauf arbeiten oder deren Stromverbrauch kritisch ist.
- Inhärente Schutzschaltungen: Moderne Festspannungsregler wie der TS 5204 CX50 sind oft mit integrierten Schutzschaltungen ausgestattet, wie z.B. Überstromschutz und thermische Abschaltung. Diese Funktionen schützen das Bauteil und die angeschlossene Schaltung vor potenziellen Schäden durch Fehlerzustände und erhöhen so die Zuverlässigkeit und Lebensdauer des Systems.

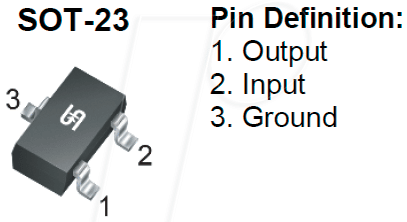

- Kompakte Bauform: Die SOT-23-Gehäusebauform ist extrem klein und platzsparend. Dies ist ein unschätzbarer Vorteil bei der Entwicklung kompakter und hochintegrierter elektronischer Geräte, bei denen jeder Millimeter zählt.
Technische Spezifikationen und Anwendungsgebiete
Der TS 5204 CX50 – Ultra LDO-Festspannungsregler ist ein essenzieller Bestandteil für eine Vielzahl von elektronischen Anwendungen, bei denen eine stabile und präzise Spannungsversorgung gefordert ist. Seine Kombination aus geringem Dropout, präziser Regelung und kompakter Größe macht ihn zur ersten Wahl für:
- Mobile und batteriebetriebene Geräte: Die hohe Energieeffizienz und der geringe Ruhestrom sind ideal für Smartphones, Tablets, tragbare Sensoren und medizinische Geräte.
- IoT-Anwendungen (Internet of Things): Für vernetzte Geräte, die oft mit begrenzten Stromquellen auskommen müssen, bietet der TS 5204 CX50 eine zuverlässige und stromsparende Spannungsversorgung.
- Sensorsysteme: Präzise Sensoren erfordern oft eine sehr stabile Versorgungsspannung, um genaue Messergebnisse zu liefern. Der TS 5204 CX50 erfüllt diese Anforderung hervorragend.
- Analogschaltungen: Operationsverstärker, Audio-Schaltungen und andere analoge Module profitieren von der sauberen und stabilen 5,0-V-Versorgung.
- Microcontroller und Logikschaltungen: Die zuverlässige Stromversorgung von Mikrocontrollern und digitalen Logik-ICs ist fundamental für deren korrekte Funktion.
- Spezielle Stromversorgungs-Aufgaben: In vielen komplexen Schaltungen gibt es spezifische Bereiche, die eine hochstabile 5,0-V-Versorgung benötigen, die von anderen Stromschienen getrennt ist.
Produkt-Eigenschaften im Überblick
| Eigenschaft | Detail |
|---|---|
| Modellbezeichnung | TS 5204 CX50 |
| Reglertyp | Ultra LDO-Festspannungsregler |
| Ausgangsspannung (Vout) | 5,0 V (präzise und stabil) |
| Maximaler Ausgangsstrom | 80 mA |
| Gehäuseform | SOT-23 (Standard für SMD-Bestückung) |
| Dropout-Spannung | Extrem niedrig (charakteristisch für LDOs, minimiert Leistungsverluste) |
| Leitungsregelung (Line Regulation) | Hervorragend (konstante Ausgangsspannung bei schwankender Eingangsspannung) |
| Lastregelung (Load Regulation) | Hervorragend (konstante Ausgangsspannung bei variabler Last) |
| Ruhestrom (Quiescent Current) | Sehr gering (optimiert für Energieeffizienz) |
| Integrierte Schutzfunktionen | Typischerweise Überstromschutz und thermische Abschaltung (schützt Bauteil und Schaltung) |
| Anwendungsbereiche | Mobile Geräte, IoT, Sensorik, Analogschaltungen, Mikrocontroller, Stromversorgungsmodule |
| Betriebstemperaturbereich | Erweiterter Bereich für industrielle Anwendungen (typischerweise -40°C bis +125°C, spezifische Datenblattprüfung empfohlen) |
FAQ – Häufig gestellte Fragen zu TS 5204 CX50 – Ultra LDO-Festspannungsregler 5,0 Vout, 80 mA, SOT-23
Was bedeutet „Ultra LDO“ bei diesem Spannungsregler?
Ultra Low Dropout (LDO) bedeutet, dass der Spannungsregler nur eine sehr geringe Spannungsdifferenz zwischen seiner Eingangs- und Ausgangsspannung benötigt, um korrekt zu funktionieren. Dies ermöglicht eine effizientere Energieumwandlung, insbesondere wenn die Eingangsspannung nur geringfügig höher als die gewünschte Ausgangsspannung ist. Es ist ideal für batteriebetriebene Anwendungen, wo jede eingesparte Energie zählt.
Ist der TS 5204 CX50 für empfindliche Analogschaltungen geeignet?
Ja, absolut. Die präzise und stabile 5,0-V-Ausgangsspannung mit hervorragender Leitungs- und Lastregelung macht den TS 5204 CX50 zu einer ausgezeichneten Wahl für empfindliche Analogschaltungen, bei denen Rauschen und Spannungsfluktuationen die Leistung beeinträchtigen können. Seine Charakteristiken minimieren solche Störungen.
Wie wichtig ist die SOT-23-Bauform für mein Projekt?
Die SOT-23-Bauform ist eine sehr gängige und kompakte Bauform für oberflächenmontierte Bauteile (SMD). Sie ermöglicht eine hohe Integrationsdichte auf der Leiterplatte und ist ideal für platzbeschränkte Designs, wie sie in vielen modernen elektronischen Geräten, einschließlich mobiler Geräte und IoT-Anwendungen, üblich sind.
Welche Schutzfunktionen sind in diesem Regler integriert?
Moderne LDO-Regler wie der TS 5204 CX50 verfügen typischerweise über integrierte Schutzschaltungen, darunter ein Überstromschutz, der den Stromfluss begrenzt, falls die Last zu hoch wird, und eine thermische Abschaltung, die das Bauteil vor Überhitzung schützt. Diese Funktionen tragen wesentlich zur Zuverlässigkeit und Langlebigkeit des Reglers und der angeschlossenen Schaltung bei.
Kann der TS 5204 CX50 mit einer Eingangsspannung von unter 5,0 V betrieben werden?
Aufgrund des Ultra LDO-Designs ist der TS 5204 CX50 darauf ausgelegt, auch bei einer Eingangsspannung zu arbeiten, die nur geringfügig über der Ausgangsspannung von 5,0 V liegt. Die genaue minimale Eingangsspannung hängt von der spezifischen Last und der Dropout-Spannung des Bauteils ab. Für den stabilen Betrieb sollte die Eingangsspannung jedoch immer höher als die gewünschte Ausgangsspannung plus der Dropout-Spannung sein.
Wie verhält sich die Ausgangsstromfähigkeit von 80 mA im Vergleich zu anderen Reglern?
80 mA ist eine moderate, aber für viele Anwendungen ausreichende Stromkapazität. Sie ist ideal für die Versorgung von Mikrocontrollern, vielen Sensortypen und kleineren analogen Schaltungen. Für Anwendungen, die höhere Ströme benötigen, müssten größere oder leistungsfähigere Spannungsregler eingesetzt werden. Der TS 5204 CX50 bietet hier einen guten Kompromiss zwischen Leistung, Effizienz und Größe.
Ist dieser Spannungsregler für den Dauerbetrieb unter Volllast geeignet?
Ja, sofern die Betriebsbedingungen innerhalb des spezifizierten Temperaturbereichs und die thermischen Ableitungsanforderungen erfüllt sind, ist der TS 5204 CX50 für den Dauerbetrieb ausgelegt. Die integrierte thermische Abschaltung schützt das Bauteil im Falle einer Überhitzung.
