TS 5204 CX33 – Ultra LDO-Festspannungsregler 3,3 Vout, 80 mA, SOT-23: Präzise Spannungsversorgung für anspruchsvolle Elektronikprojekte
Wenn präzise und stabile Spannungsversorgung für Ihre elektronischen Schaltungen von entscheidender Bedeutung ist, bietet der TS 5204 CX33 eine überragende Lösung. Dieser Ultra LDO-Festspannungsregler mit einer Ausgangsspannung von 3,3 Volt und einem Strom von bis zu 80 Milliampere ist ideal für Entwickler, Ingenieure und Hobbyisten, die eine verlässliche Energiequelle für sensible Komponenten wie Mikrocontroller, Sensoren und analoge Schaltungen benötigen. Er übertrifft Standardregler durch seine außergewöhnliche Ripple-Unterdrückung und geringe Dropout-Spannung, was ihn zur ersten Wahl für Anwendungen macht, bei denen Effizienz und Signalintegrität oberste Priorität haben.
Technische Exzellenz und Überlegenheit des TS 5204 CX33
Der TS 5204 CX33 repräsentiert die Spitze der LDO-Regler-Technologie (Low Dropout). Seine Hauptaufgabe besteht darin, eine konstant stabile 3,3-V-Ausgangsspannung zu liefern, selbst unter variablen Eingangsspannungsbedingungen und bei wechselnder Last. Dies wird durch fortschrittliche interne Schaltungsdesigns und die Verwendung hochwertiger Halbleitermaterialien erreicht. Im Vergleich zu herkömmlichen Spannungsreglern bietet der TS 5204 CX33 signifikant niedrigere Dropout-Spannungen. Dies bedeutet, dass er mit einer geringeren Eingangs-Spannungsdifferenz zwischen Eingang und Ausgang arbeiten kann, was zu einer höheren Energieeffizienz und einer längeren Batterielaufzeit in mobilen oder batteriebetriebenen Geräten führt. Ebenso bemerkenswert ist seine überragende Fähigkeit zur Ripple-Unterdrückung (Power Supply Rejection Ratio – PSRR). Selbst wenn die Eingangsspannung Verunreinigungen oder Rauschen aufweist, filtert der TS 5204 CX33 diese effektiv heraus, was zu einer sauberen und stabilen Ausgangsspannung führt. Diese Eigenschaft ist für empfindliche Schaltungen, wie sie in der Audio- und Messtechnik eingesetzt werden, unerlässlich, um Signalverzerrungen oder Fehlfunktionen zu vermeiden.
Herausragende Merkmale und Vorteile
- Ultra-Low Dropout-Spannung: Ermöglicht effizienteren Betrieb und längere Akkulaufzeiten durch minimalen Energieverlust zwischen Eingangs- und Ausgangsspannung.
- Hohe PSRR: Effektive Unterdrückung von Eingangsrauschen und Rippel, was zu einer extrem sauberen und stabilen Ausgangsspannung für empfindliche Schaltungen führt.
- Präzise Ausgangsspannung: Stellt eine zuverlässige 3,3-V-Versorgung sicher, die für den korrekten Betrieb vieler moderner Mikrocontroller und digitaler Komponenten unerlässlich ist.
- Geringer Ruhestrom: Minimiert den Stromverbrauch im Leerlauf, was ihn ideal für energiebewusste Anwendungen macht.
- Schnelle Transientenantwort: Reagiert schnell auf Änderungen der Last, um die Ausgangsspannung stabil zu halten und Spannungsspitzen zu vermeiden.
- Integrierte Schutzschaltungen: Bietet Schutz vor Überstrom und Übertemperatur, was die Zuverlässigkeit und Langlebigkeit des Geräts und der angeschlossenen Komponenten erhöht.
- Kompaktes SOT-23-Gehäuse: Ermöglicht eine platzsparende Integration in dicht bestückten Leiterplattenlayouts.
Anwendungsgebiete des TS 5204 CX33
Der TS 5204 CX33 ist aufgrund seiner präzisen Spannungsregelung und hohen Effizienz in einer Vielzahl von anspruchsvollen Anwendungen unverzichtbar. Seine Fähigkeit, eine saubere und stabile 3,3-V-Quelle zu liefern, macht ihn zur idealen Wahl für:
- Embedded-Systeme: Versorgung von Mikrocontrollern, FPGAs und anderen Logikbausteinen in industriellen Steuerungen, IoT-Geräten und Consumer-Elektronik.
- Sensortechnik: Gewährleistung einer stabilen Stromversorgung für hochpräzise Sensoren, bei denen selbst geringste Spannungsschwankungen die Messergebnisse verfälschen könnten.
- Audio- und Videogeräte: Reduzierung von Rauschen und Verzerrungen in Signalwegen, um eine optimale Klang- und Bildqualität zu erzielen.
- Mobile und batteriebetriebene Geräte: Maximierung der Energieeffizienz und Verlängerung der Akkulaufzeit durch die geringe Dropout-Spannung.
- Medizintechnik: Einsatz in Geräten, die höchste Zuverlässigkeit und Präzision erfordern, wo Ausfälle keine Option sind.
- Messtechnik und Laborausrüstung: Bereitstellung einer extrem stabilen Referenzspannung für genaue Messungen und Kalibrierungen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellnummer | TS 5204 CX33 |
| Typ | Ultra LDO-Festspannungsregler |
| Ausgangsspannung (Vout) | 3,3 V |
| Maximaler Ausgangsstrom (Iout) | 80 mA |
| Gehäuseform | SOT-23 (Small Outline Transistor) |
| Dropout-Spannung | Typisch < 300 mV bei 80 mA (abhängig von der genauen Betriebstemperatur und dem Eingangsstrom) – signifikant niedriger als bei Standardreglern. |
| Ripple-Unterdrückung (PSRR) | Hervorragend über einen weiten Frequenzbereich (spezifische Werte sind im Datenblatt des Herstellers zu finden, aber die Technologie ist darauf ausgelegt, hohe Unterdrückungsgrade zu erzielen). |
| Betriebstemperaturbereich | Erweiterter Bereich, geeignet für industrielle und anspruchsvolle Umgebungen (typisch -40°C bis +125°C, genaue Werte im Datenblatt). |
| Schutzfunktionen | Integrierter Überstromschutz, Übertemperaturschutz. |

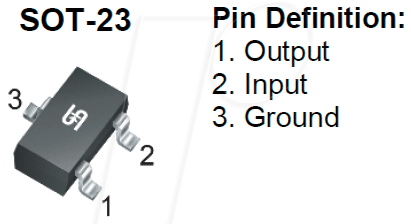

| Anschlusskonfiguration | Typischerweise 3 Pins für Eingangsspannung, Masse und Ausgangsspannung. |
Wichtige technische Spezifikationen und deren Bedeutung
Die Spezifikationen des TS 5204 CX33 sind entscheidend für das Verständnis seiner Leistungsfähigkeit und seiner Eignung für spezifische Anwendungen. Die Ausgangsspannung von 3,3 V ist ein industrieller Standard für die Stromversorgung vieler moderner digitaler Logikschaltungen, Mikrocontroller und Sensoren. Diese Spannung bietet ein optimales Gleichgewicht zwischen Leistung und geringem Stromverbrauch für eine breite Palette von elektronischen Geräten. Der maximale Ausgangsstrom von 80 mA gibt an, wie viel Strom die Schaltung zuverlässig liefern kann, ohne die Stabilität oder Integrität der Ausgangsspannung zu beeinträchtigen. Für die meisten Anwendungen im Bereich von Embedded-Systemen, Sensoren oder Audio-Signalverarbeitung ist dies ein ausreichender Wert, der gleichzeitig einen effizienten Betrieb ermöglicht. Die geringe Dropout-Spannung ist ein Schlüsselmerkmal von LDO-Reglern, das im Vergleich zu herkömmlichen Spannungsreglern (wie z.B. linearen Festspannungsreglern der 78xx-Serie) eine kleinere Differenz zwischen Eingangs- und Ausgangsspannung erlaubt. Dies minimiert Energieverluste in Form von Wärme und erhöht die Effizienz des Gesamtsystems, was insbesondere in batteriebetriebenen Geräten zu einer Verlängerung der Betriebszeit führt. Eine hohe PSRR (Power Supply Rejection Ratio) ist entscheidend für die Aufrechterhaltung der Signalintegrität. Rauschen auf der Eingangsspannung, oft verursacht durch Schaltnetzteile oder andere störende Quellen, kann sich auf die Leistung empfindlicher Schaltungen auswirken. Der TS 5204 CX33 filtert dieses Rauschen effektiv heraus und liefert eine reine und stabile Ausgangsspannung, was für präzise Messungen und störungsfreie Audio-/Videowiedergabe unerlässlich ist. Das SOT-23-Gehäuse ist ein kleines und weit verbreitetes Gehäuse für oberflächenmontierte Bauteile (SMD). Seine geringe Größe ermöglicht eine hohe Packungsdichte auf Leiterplatten und ist ideal für kompakte Designs, bei denen Platzbeschränkungen eine Rolle spielen.
FAQ – Häufig gestellte Fragen zu TS 5204 CX33 – Ultra LDO-Festspannungsregler 3,3 Vout, 80 mA, SOT-23
Kann ich den TS 5204 CX33 mit einer Eingangsspannung von 5 V betreiben?
Ja, der TS 5204 CX33 ist für einen Eingangsspannungsbereich ausgelegt, der typischerweise über 3,3 V liegt. Eine Eingangsspannung von 5 V ist gut geeignet und ermöglicht eine komfortable Dropout-Spanne für die Regelung auf 3,3 V. Stellen Sie sicher, dass die maximale Eingangsspannung gemäß dem Datenblatt des Herstellers nicht überschritten wird.
Wie wichtig ist die Ripple-Unterdrückung für meine Anwendung?
Die Ripple-Unterdrückung ist entscheidend für Anwendungen, bei denen eine saubere und stabile Stromversorgung für empfindliche Komponenten wie Mikrocontroller, Analog-Digital-Wandler, Audio-Verstärker oder hochfrequente Schaltungen erforderlich ist. Wenn Ihre Schaltung anfällig für Rauschen ist oder präzise Signale verarbeiten muss, ist eine hohe Ripple-Unterdrückung wie beim TS 5204 CX33 unerlässlich, um Fehlfunktionen oder Signalverzerrungen zu vermeiden.
Benötige ich zusätzliche externe Komponenten wie Kondensatoren für den TS 5204 CX33?
Ja, in der Regel werden externe Eingangs- und Ausgangskondensatoren empfohlen, um die Stabilität und Transientenantwort des LDO-Reglers zu optimieren. Die genauen Werte und Typen der Kondensatoren (z.B. Keramik- oder Tantalkondensatoren) sowie deren Platzierung sind im Datenblatt des Herstellers spezifiziert und hängen von der jeweiligen Anwendung und den Betriebsbedingungen ab.
Ist der TS 5204 CX33 für den Einsatz in Hochtemperaturumgebungen geeignet?
Der TS 5204 CX33 ist für einen erweiterten Betriebstemperaturbereich ausgelegt, der oft bis zu +125°C reicht. Dies macht ihn für industrielle Anwendungen und Umgebungen mit erhöhten Temperaturen geeignet. Es ist jedoch ratsam, das spezifische Datenblatt für die exakten Temperaturspezifikationen und eventuelle Einschränkungen bei maximaler Stromlast zu konsultieren.
Was passiert, wenn die Last den maximalen Strom von 80 mA überschreitet?
Der TS 5204 CX33 verfügt über einen integrierten Überstromschutz. Wenn die Last versucht, mehr als 80 mA zu ziehen, wird der Regler die Ausgangsstromabgabe begrenzen, um sich selbst und die angeschlossene Last vor Beschädigung zu schützen. In einigen Fällen kann dies auch zu einer thermischen Abschaltung führen, wenn die Temperatur des Chips zu hoch wird.
Wie unterscheidet sich der TS 5204 CX33 von einem einfachen 78xx-Regler?
Der TS 5204 CX33 ist ein Ultra LDO-Regler, der sich durch eine deutlich geringere Dropout-Spannung und eine wesentlich bessere Ripple-Unterdrückung (PSRR) als herkömmliche Festspannungsregler wie die 78xx-Serie auszeichnet. Dies führt zu höherer Energieeffizienz, geringerer Wärmeentwicklung und einer stabileren Ausgangsspannung, insbesondere unter wechselnden Lastbedingungen oder bei verrauschten Eingangsspannungen.
