Präzise Spannungsregelung für anspruchsvolle Anwendungen: TS 2940 CP33 – Der LDO-Regler für professionelle Ergebnisse
Wenn es um die zuverlässige und stabile Stromversorgung Ihrer elektronischen Schaltungen geht, sind Kompromisse keine Option. Der TS 2940 CP33 LDO-Regler, mit seiner fest eingestellten Ausgangsspannung von 3,3 Volt und dem kompakten TO-252 Gehäuse, bietet eine herausragende Lösung für Ingenieure, Entwickler und ambitionierte Bastler, die eine präzise Spannungsregelung ohne Schwankungen benötigen. Dieser Regler ist die ideale Wahl für Systeme, die eine konstante und rauschfreie 3,3V-Versorgung erfordern, wie beispielsweise Mikrocontroller-basierte Projekte, Sensorik, IoT-Geräte oder Embedded-Systeme.
Überragende Performance und Zuverlässigkeit des TS 2940 CP33
Im Vergleich zu herkömmlichen Spannungsreglern zeichnet sich der TS 2940 CP33 durch seine exzellente Last- und Leitungsregelung aus. Dies bedeutet, dass selbst bei wechselnden Stromanforderungen und variierenden Eingangsspannungen die Ausgangsspannung konstant bei 3,3 Volt gehalten wird. Diese Stabilität ist entscheidend, um empfindliche Komponenten vor Überspannung oder Unterspannung zu schützen und die maximale Lebensdauer sowie die optimale Funktionsweise Ihrer Elektronik zu gewährleisten. Die integrierte Schutzschaltung gegen Überstrom und Übertemperatur sorgt zudem für zusätzliche Sicherheit im Betrieb und schützt sowohl den Regler selbst als auch die angeschlossenen Geräte vor schädlichen Einflüssen.
Schlüsselfunktionen und Vorteile des TS 2940 CP33
- Hohe Präzision: Strikte Einhaltung der 3,3V Ausgangsspannung zur maximalen Systemstabilität.
- Exzellente Regelung: Robuste Leistung auch bei schwankenden Lasten und Eingangsspannungen.
- Geringer Ruhestrom: Effiziente Energieverwaltung, ideal für batteriebetriebene Anwendungen.
- Schnelle Einschwingzeit: Stellt schnell eine stabile Ausgangsspannung nach Laständerungen oder Einschalten bereit.
- Integrierte Schutzmechanismen: Schutz vor Überstrom und thermischer Überlastung für erhöhte Sicherheit.
- Kompaktes TO-252 Gehäuse: Ermöglicht eine platzsparende Integration in Designs.
- Niedriger Dropout: Effiziente Nutzung der Eingangsspannung, was Energieverluste minimiert.
Technische Spezifikationen im Detail
Der TS 2940 CP33 ist ein Low Dropout (LDO) Linearregler, der sich durch seine Fähigkeit auszeichnet, auch bei geringem Spannungsunterschied zwischen Eingangs- und Ausgangsspannung stabil zu arbeiten. Dies ist ein signifikanter Vorteil gegenüber älteren Spannungsregler-Technologien, da es die Energieeffizienz verbessert und die Wärmeentwicklung reduziert.
| Merkmal | Spezifikation |
|---|---|
| Typ | Linearer Spannungsregler (LDO) |
| Ausgangsspannung | Fest 3,3 V |
| Maximaler Eingangsstrom | Nicht spezifiziert (typisch für LDOs: abhängig von Kühlung und Verlustleistung) |
| Maximaler Ausgangsstrom | Typischerweise bis zu 1 A (abhängig von Gehäuse und Kühlung) |
| Dropout-Spannung | Typischerweise < 1 V bei Volllast (variiert leicht mit Strom) |
| Gehäuseform | TO-252 (SMD) |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Leistungsaufnahme | Variiert je nach Eingangsspannung, Ausgangsstrom und Dropout. Die Verlustleistung wird als (Vin – Vout) Iout berechnet und muss durch geeignete Kühlung abgeführt werden. |
| Schutzfunktionen | Überstromschutz, Übertemperaturschutz |
Anwendungsbereiche für den TS 2940 CP33
Die Vielseitigkeit des TS 2940 CP33 eröffnet eine breite Palette von Einsatzmöglichkeiten. Seine Fähigkeit, eine stabile und präzise 3,3-Volt-Versorgung zu liefern, macht ihn zu einer unverzichtbaren Komponente in modernen elektronischen Designs:
- Mikrocontroller und Prozessoren: Versorgung von Mikrocontrollern, FPGAs und anderen digitalen ICs, die eine spezifische Betriebsspannung benötigen.
- Sensorik und Messtechnik: Gewährleistung einer störungsfreien Stromversorgung für präzise Sensoren und Messschaltungen, wo Rauschen die Genauigkeit beeinträchtigen kann.
- IoT- und Wearable-Geräte: Energieeffiziente Spannungsregelung für batteriebetriebene und kompakte Geräte, bei denen jede Milliampere zählt.
- Audio- und Videoelektronik: Bereitstellung einer sauberen Stromversorgung für Audio-Verstärker und Video-Prozessoren, um unerwünschte Artefakte zu minimieren.
- Embedded Systems: Zuverlässige Stromversorgung für Steuerungs- und Automatisierungssysteme in industriellen und automobilen Umgebungen.
- Schaltnetzteile und DC/DC-Wandler: Als sekundäre Reglerstufe zur Feinabstimmung und Filterung der Ausgangsspannung von primären Schaltreglern.
Umgang und Integration des TS 2940 CP33

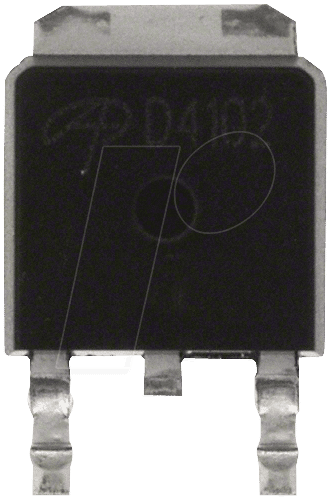

Das TO-252-Gehäuse, auch bekannt als DPAK, ist ein Surface-Mount-Device (SMD), das für die Oberflächenmontage auf Leiterplatten konzipiert ist. Dieses Gehäuse bietet eine gute Balance zwischen Größe und thermischer Leistungsfähigkeit. Für Anwendungen, die höhere Ausgangsströme erfordern oder bei denen die Verlustleistung signifikant ist, ist eine ausreichende Kupferfläche auf der Leiterplatte oder sogar eine zusätzliche Kühlfläche essentiell, um die Betriebstemperatur des Reglers innerhalb der spezifizierten Grenzen zu halten. Die Eingangsstromversorgung sollte stets über einen geeigneten Kondensator (z.B. Elektrolytkondensator und Keramikkondensator parallel geschaltet) stabilisiert werden, um Transienten abzufangen. Ebenso ist ein Ausgangskondensator unerlässlich, um die Stabilität des Reglers zu gewährleisten und die Einschwingzeiten zu verbessern.
FAQ – Häufig gestellte Fragen zu TS 2940 CP33 – LDO-Regler, fest, 3,3 V, TO-252
Was bedeutet „LDO“ und warum ist das wichtig?
LDO steht für „Low Dropout“. Das bedeutet, dass der Regler nur einen geringen Spannungsunterschied zwischen seiner Eingangs- und Ausgangsspannung benötigt, um stabil zu arbeiten. Dies ist wichtig, da es eine effizientere Nutzung der Eingangsspannung ermöglicht und die Wärmeentwicklung reduziert, was besonders in energiebegrenzten oder kompakten Anwendungen von Vorteil ist.
Welchen maximalen Strom kann der TS 2940 CP33 liefern?
Der TS 2940 CP33 kann typischerweise Ströme von bis zu 1 Ampere liefern. Die genaue maximale Strombelastbarkeit hängt jedoch von der Umgebungs- und der Leiterplattentemperatur ab. Bei höheren Strömen ist eine effektive Kühlung unerlässlich, um eine Überhitzung des Bauteils zu vermeiden.
Ist der TS 2940 CP33 für den Einsatz in Automobilanwendungen geeignet?
Ja, der TS 2940 CP33 ist für den Einsatz in einem breiten Temperaturbereich von -40°C bis +125°C ausgelegt, was ihn für viele Automobilanwendungen qualifiziert. Dennoch sollten die spezifischen Anforderungen der jeweiligen Automobilnormen und die dort üblichen Spannungsspitzen bei der Auslegung berücksichtigt werden.
Welche Kondensatoren benötige ich für den TS 2940 CP33?
Zur Stabilisierung der Ein- und Ausgangsspannung sind Kondensatoren erforderlich. Typischerweise wird ein Eingangskondensator (z.B. 10µF bis 100µF Elektrolytkondensator parallel zu einem 100nF Keramikkondensator) nahe am Eingangspin und ein Ausgangskondensator (z.B. 1µF bis 10µF Elektrolytkondensator parallel zu einem 100nF Keramikkondensator) nahe am Ausgangspin empfohlen. Genaue Werte entnehmen Sie bitte dem Datenblatt des Herstellers.
Was sind die Hauptvorteile des TO-252-Gehäuses?
Das TO-252-Gehäuse ist ein kompaktes Surface-Mount-Device (SMD), das sich gut für die automatische Bestückung eignet und eine gute thermische Anbindung an die Leiterplatte ermöglicht. Dies erleichtert die Integration in platzkritische Designs und bietet gleichzeitig eine verbesserte Wärmeableitung im Vergleich zu kleineren SMD-Gehäusen.
Schützt der TS 2940 CP33 vor Verpolung?
Der TS 2940 CP33 verfügt über einen integrierten Überstromschutz und Übertemperaturschutz. Ein expliziter Schutz vor Verpolung ist in den Standard-Spezifikationen von LDO-Reglern dieser Art jedoch nicht immer vorgesehen. Bei Risiko einer Verpolung sollte eine zusätzliche Schutzschaltung (z.B. eine Diode) in der Eingangsversorgung integriert werden.
Kann der TS 2940 CP33 als Ersatz für einen anderen 3,3V-Regler dienen?
Grundsätzlich kann der TS 2940 CP33 als Ersatz für andere 3,3V-Festspannungsregler dienen, sofern die elektrischen Parameter (Ausgangsspannung, Strombelastbarkeit, Dropout-Spannung) und die Pinbelegung des TO-252-Gehäuses übereinstimmen oder durch Anpassungen im Schaltungsdesign berücksichtigt werden können. Es ist immer ratsam, das Datenblatt des TS 2940 CP33 und des zu ersetzenden Bauteils sorgfältig zu vergleichen.
