TS 1117 BCW25 – Der zuverlässige LDO-Festspannungsregler für präzise Energieversorgung
Sie benötigen eine stabile und exakt geregelte Spannungsversorgung für Ihre elektronischen Schaltungen, aber Standardlösungen bieten nicht die notwendige Präzision oder Zuverlässigkeit? Der TS 1117 BCW25 – ein Low-Dropout (LDO) Festspannungsregler mit 2,5 V Ausgangsspannung und einem maximalen Strom von 1 A im kompakten SOT-223 Gehäuse – ist die ideale Lösung für Entwickler, Ingenieure und ambitionierte Hobbyisten, die höchste Ansprüche an die Stromversorgung ihrer Projekte stellen. Dieser Regler minimiert Spannungsspitzen und gewährleistet eine konstante Leistung für sensible Komponenten.
Überlegene Leistung und präzise Spannung
Der TS 1117 BCW25 hebt sich von herkömmlichen Spannungsreglern durch seine herausragende Performance ab. Die Low-Dropout-Eigenschaft bedeutet, dass nur eine geringe Differenz zwischen Eingangs- und Ausgangsspannung benötigt wird, um eine stabile Regelung zu gewährleisten. Dies optimiert die Energieeffizienz und ermöglicht den Betrieb auch unter Bedingungen, bei denen die Eingangsspannung nahe an der gewünschten Ausgangsspannung liegt. Mit einer präzisen Ausgangsspannung von 2,5 V ist er perfekt geeignet für eine Vielzahl von Applikationen, die eine exakt definierte und konstante Spannung erfordern.
Optimale Kontrolle für anspruchsvolle Anwendungen
Die Notwendigkeit einer stabilen und rauscharmen Spannungsversorgung ist in vielen modernen Elektronikprojekten unerlässlich. Ob in der Messtechnik, bei der Stromversorgung von Mikrocontrollern, Sensoren oder Kommunikationsmodulen – Schwankungen in der Versorgungsspannung können zu Fehlfunktionen, ungenauen Messwerten oder sogar zur Beschädigung empfindlicher Bauteile führen. Der TS 1117 BCW25 wurde entwickelt, um genau diese Herausforderungen zu meistern. Seine Fähigkeit, bis zu 1 Ampere Strom zu liefern, macht ihn zudem vielseitig einsetzbar für Projekte, die einen moderaten Leistungsbedarf haben.
Hauptvorteile des TS 1117 BCW25
- Präzise 2,5 V Ausgangsspannung: Liefert eine exakt geregelte Spannung für kritische Schaltungen.
- Hohe Strombelastbarkeit: Bis zu 1 A Ausgangsstrom für vielfältige Einsatzmöglichkeiten.
- Low-Dropout (LDO) Design: Effiziente Spannungsregelung auch bei geringer Eingangs-Ausgangs-Differenz.
- Kompaktes SOT-223 Gehäuse: Platzsparend in Leiterplattenlayouts, ideal für beengte Verhältnisse.
- Geringes Rauschen: Minimale Störungen der Ausgangsspannung für empfindliche Schaltungen.
- Integrierter Übertemperaturschutz: Schützt die Komponente und die angeschlossene Schaltung vor Beschädigung bei Überlastung.
- Kurzschlussschutz: Zusätzliche Sicherheit gegen Schäden durch versehentliche Kurzschlüsse.
- Breiter Eingangsspannungsbereich: Flexibel einsetzbar mit verschiedenen Stromquellen.
Technische Spezifikationen und Qualitätsmerkmale
Der TS 1117 BCW25 LDO-Festspannungsregler ist ein hochentwickeltes Bauteil, das auf Langlebigkeit und zuverlässige Funktion ausgelegt ist. Seine interne Architektur ist darauf optimiert, eine konstante und störungsfreie Spannung auszugeben, selbst unter wechselnden Lastbedingungen. Das SOT-223 Gehäuse bietet eine gute thermische Anbindung und ermöglicht eine einfache Integration in Standard-SMD-Fertigungsprozesse. Die integrierten Schutzschaltungen – Übertemperatur- und Kurzschlussschutz – sind essenzielle Features, die die Betriebssicherheit erhöhen und die Lebensdauer sowohl des Reglers als auch der angeschlossenen Komponenten verlängern.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | LDO-Festspannungsregler |
| Modellbezeichnung | TS 1117 BCW25 |
| Ausgangsspannung | 2,5 V (fest eingestellt) |
| Maximaler Ausgangsstrom | 1 A |

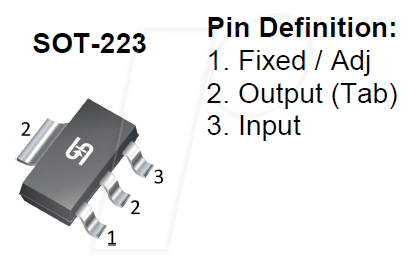

| Gehäusetyp | SOT-223 (SMD) |
| Eingangsspannungsbereich | Typischerweise 3 V bis 15 V (abhängig von Dropout-Anforderung) |
| Dropout-Spannung | Sehr gering, typischerweise < 1 V bei 1 A (ideal für batterieschonende Anwendungen) |
| Schutzschaltungen | Integrierter Übertemperaturschutz, Kurzschlussschutz |
| Temperaturbereich (Betrieb) | -40 °C bis +125 °C |
| Anwendungen | Stromversorgung von Mikrocontrollern, Sensoren, Kommunikationsmodulen, portable Elektronik, allgemeine Industrieanwendungen |
| Herstellerstandard | Entspricht oder übertrifft gängige Industriestandards für lineare Spannungsregler. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des TS 1117 BCW25 eröffnet zahlreiche Anwendungsszenarien. In der Robotik und Automatisierung sind präzise Spannungen für die Ansteuerung von Motortreibern und Sensoren unerlässlich. Bei der Entwicklung von IoT-Geräten, die oft mit begrenzten Energiequellen arbeiten, sorgt das LDO-Design für eine optimale Energieausnutzung. Auch in der Audioelektronik, wo Rauschfreiheit von höchster Bedeutung ist, leistet dieser Regler wertvolle Dienste. Entwickler von Test- und Messgeräten profitieren von der stabilen und reproduzierbaren Spannungsausgabe, die für genaue Messergebnisse unerlässlich ist. Die Integration in bestehende Designs ist durch das gängige SOT-223 Gehäuse einfach, was ihn zu einer attraktiven Wahl für Prototypenentwicklung und Serienfertigung macht.
Warum TS 1117 BCW25 die richtige Wahl ist
Im Vergleich zu weniger spezialisierten Reglern bietet der TS 1117 BCW25 eine Kombination aus präziser Festspannung, hoher Stromlieferfähigkeit und verbesserter Energieeffizienz durch sein LDO-Design. Die integrierten Schutzmechanismen reduzieren das Risiko von Bauteilausfällen und vereinfachen das Schaltungsdesign, indem sie zusätzliche externe Schutzkomponenten überflüssig machen. Dies führt zu kompakteren und kosteneffizienteren Lösungen. Für Projekte, bei denen die Zuverlässigkeit und die präzise Funktion der Stromversorgung kritisch sind, stellt der TS 1117 BCW25 eine überlegene Wahl dar, die langfristige Stabilität und Performance garantiert.
FAQ – Häufig gestellte Fragen zu TS 1117 BCW25 – LDO-Festspannungsregler, 2,5 V, 1 A, SOT-223
Was bedeutet „Low-Dropout“ (LDO) und welche Vorteile bietet es?
Low-Dropout (LDO) bedeutet, dass der Spannungsregler nur eine sehr geringe Spannungsdifferenz zwischen seinem Eingang und Ausgang benötigt, um die gewünschte Ausgangsspannung stabil zu halten. Dies ist vorteilhaft, da es eine höhere Energieeffizienz ermöglicht, besonders wenn die Eingangsspannung nur knapp über der Ausgangsspannung liegt. Es erlaubt zudem, den Regler in Systemen mit begrenzten Eingangsspannungsquellen einzusetzen.
Ist der TS 1117 BCW25 für den Einsatz in batteriebetriebenen Geräten geeignet?
Ja, absolut. Dank seines Low-Dropout-Designs und der hohen Effizienz ist der TS 1117 BCW25 besonders gut für batteriebetriebene Geräte geeignet. Er minimiert Energieverluste und ermöglicht eine längere Laufzeit der Batterie im Vergleich zu Längsreglern mit höherem Dropout.
Kann der TS 1117 BCW25 mehrere empfindliche Sensoren gleichzeitig versorgen?
Mit seiner Fähigkeit, bis zu 1 Ampere Strom zu liefern, ist der TS 1117 BCW25 in der Lage, mehrere gängige Sensoren und auch Mikrocontroller zu versorgen. Es ist jedoch wichtig, den Gesamtstrombedarf aller angeschlossenen Komponenten zu ermitteln und sicherzustellen, dass dieser den maximalen Strom von 1 A nicht überschreitet.
Welche Art von Kühlung wird für den TS 1117 BCW25 benötigt?
Das SOT-223 Gehäuse bietet eine gewisse Wärmeableitung. Bei Strömen nahe am Maximum von 1 A und einem signifikanten Spannungsabfall am Regler kann jedoch eine zusätzliche Kühlfläche auf der Leiterplatte (z. B. über die Pins) oder ein kleiner Kühlkörper notwendig sein, um die Betriebstemperatur im zulässigen Bereich zu halten. Eine genaue Berechnung der Verlustleistung ist für die Dimensionierung der Kühlung entscheidend.
Wie schützt der integrierte Übertemperaturschutz die Schaltung?
Der Übertemperaturschutz schaltet den Regler automatisch ab, wenn seine interne Temperatur einen kritischen Wert überschreitet. Dies verhindert eine dauerhafte Beschädigung des Bauteils und potenziell auch der angeschlossenen Komponenten, die durch Überhitzung Schaden nehmen könnten. Sobald die Temperatur wieder auf ein sicheres Niveau gesunken ist, nimmt der Regler seinen Betrieb wieder auf.
Welche Unterschiede gibt es zum TS 1117-3.3 oder TS 1117-5.0?
Der Hauptunterschied liegt in der fest eingestellten Ausgangsspannung. Der TS 1117 BCW25 liefert eine feste Ausgangsspannung von 2,5 V. Varianten wie der TS 1117-3.3 bieten 3,3 V und der TS 1117-5.0 liefert 5,0 V. Alle teilen sich jedoch die grundlegende LDO-Technologie und das kompakte SOT-223 Gehäuse.
Ist der TS 1117 BCW25 für hochfrequente Anwendungen geeignet?
Als linearer Spannungsregler mit LDO-Charakteristik ist der TS 1117 BCW25 für eine breite Palette von Anwendungen geeignet. Seine Rauscharmut ist für viele Schaltungen von Vorteil. Für sehr hochfrequente Anwendungen, bei denen die Stabilität des Stroms im MHz-Bereich extrem kritisch ist, können spezielle Rauschfilter oder andere Spannungsversorgungsstrategien erforderlich sein. Dennoch bietet er eine sehr gute Performance für die meisten typischen Anwendungen.
