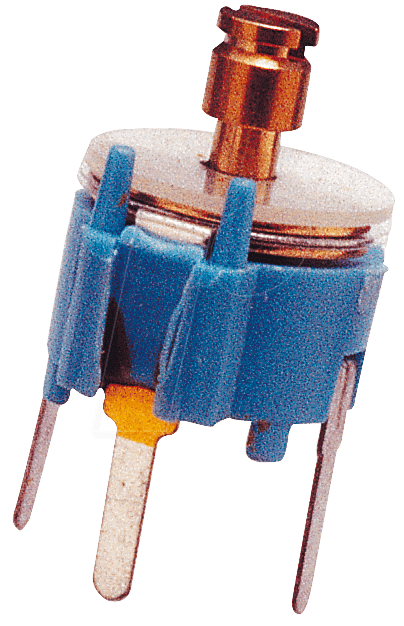

Präzision und Stabilität: TRIMMER 11229 – Ihr unverzichtbarer Trimmerkondensator für anspruchsvolle Schaltungen
Suchen Sie nach einer zuverlässigen Lösung zur präzisen Feinabstimmung von Schwingkreisen und Filteranwendungen? Der TRIMMER 11229 – Trimmerkondensator mit einem Kapazitätsbereich von 2,5 bis 22 pF in markantem Grün ist die ideale Wahl für Elektronikentwickler, Radioamateure und Service-Techniker, die höchste Präzision und langfristige Stabilität benötigen. Dieses Bauteil minimiert unerwünschte Frequenzdrift und ermöglicht die exakte Kalibrierung Ihrer HF-Schaltungen.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu Standard-Trimmpotentiometern oder weniger spezialisierten Kondensatoren bietet der TRIMMER 11229 eine herausragende Performance. Seine Konstruktion ist auf maximale Stabilität unter wechselnden Umgebungsbedingungen ausgelegt, was sich direkt in einer verbesserten Signalintegrität und geringeren Ausfallraten Ihrer Geräte niederschlägt. Die präzise Einstellbarkeit von 2,5 bis 22 pF erlaubt ein Feintuning, das mit herkömmlichen Komponenten nur schwer erreichbar ist.
Detaillierte Spezifikationen und Eigenschaften
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | TRIMMER 11229 |
| Typ | Trimmerkondensator (Luftdielektrikum) |
| Kapazitätsbereich | 2,5 pF – 22 pF |
| Dielektrikum | Luft; für minimalelektrische Verluste und hohe Spannungsfestigkeit |
| Bedienung | Schraubmechanismus für feinfühlige Kapazitätsänderung; präzise Einstellbarkeit |
| Farbe | Grün (oftmals zur Kennzeichnung spezifischer Toleranzen oder Serien) |
| Anschlussart | Lötösen für stabile und zuverlässige Verbindung auf Platinen |
| Arbeitstemperaturbereich | Typischerweise -25°C bis +85°C; geeignet für diverse Umgebungsbedingungen |
| Spannungsfestigkeit | Hohe Spannungsfestigkeit durch Luftdielektrikum, typischerweise mehrere hundert Volt |
| Isolationswiderstand | Sehr hoch; minimiert Leckströme und sorgt für stabile Schaltungsparameter |
| Anwendungsbereiche | HF-Schaltungen, Schwingkreise, Filter, Oszillatoren, Abgleich von Empfängern und Sendern |
Anwendungsgebiete und Vorteile im Detail
Der TRIMMER 11229 ist ein essenzielles Bauteil für die präzise Kalibrierung und Abgleich von Hochfrequenzschaltungen. Seine Hauptfunktion liegt in der Möglichkeit, die Kapazität einer Schaltung durch eine mechanische Justierung fein zu verändern. Dies ist unerlässlich in folgenden Bereichen:
- Schwingkreise: Zur exakten Einstellung der Resonanzfrequenz von LC-Schwingkreisen in Sendern, Empfängern und Oszillatoren. Dies ermöglicht die Fokussierung auf spezifische Frequenzbänder oder die Vermeidung von Interferenzen.
- Filteranwendungen: Abgleich von Bandpass-, Tiefpass- oder Hochpassfiltern, um die gewünschte Durchlass- oder Sperrfrequenz präzise zu erreichen. Dies ist kritisch für die Signalaufbereitung und Rauschunterdrückung.
- HF-Transmitter und -Receiver: Feinabstimmung von Stufen zur Optimierung der Sendeleistung, Empfindlichkeit und Selektivität.
- Test- und Messgeräte: Einsatz in Kalibriereinrichtungen und Prüfgeräten zur Sicherstellung der Genauigkeit von Messungen im HF-Bereich.
- Reparatur und Wartung: Ermöglicht den präzisen Austausch und Abgleich von defekten Trimmerkondensatoren in bestehenden Geräten.
Technische Überlegenheit des TRIMMER 11229
Die Konstruktion des TRIMMER 11229 setzt auf ein Luftdielektrikum. Dies unterscheidet ihn signifikant von Kondensatoren mit Festdielektrika (wie Keramik, Folie oder Tantall). Die Vorteile des Luftdielektrikums sind:
- Niedrige dielektrische Verluste: Luft weist praktisch keine dielektrischen Verluste auf, was sich in einem hohen Gütefaktor (Q-Faktor) der Schaltung niederschlägt. Dies ist für HF-Anwendungen entscheidend, da hohe Verluste zu einer Verringerung der Schwingweite und der Effizienz führen würden.
- Hohe Spannungsfestigkeit: Luft kann sehr hohe elektrische Felder aushalten, bevor es zu einem Durchschlag kommt. Dies erlaubt den Einsatz in Schaltungen mit höheren Spannungen, ohne das Risiko eines Bauteilschadens.
- Geringe Temperaturabhängigkeit: Im Vergleich zu vielen Festdielektrika ist die Kapazität von Luft weniger anfällig für Temperaturschwankungen. Dies trägt zur Stabilität der eingestellten Frequenz über einen breiten Temperaturbereich bei.
- Stabilität und Langzeitverhalten: Luft unterliegt keinen Alterungsprozessen oder Feuchtigkeitsaufnahme, wie sie bei manchen Festdielektrika auftreten können. Dies gewährleistet eine langfristig konstante Kapazität und verlässliche Schaltungsparameter.
- Präzise Einstellbarkeit: Der mechanische Schraubmechanismus, typischerweise mit einem feinen Gewinde, ermöglicht eine sehr feinfühlige und reproduzierbare Einstellung der Kapazität. Dies ist für die Feinabstimmung von resonantkreisen unerlässlich.
Die farbliche Kennzeichnung in Grün ist oft herstellerspezifisch oder dient zur Identifikation bestimmter Serien oder Toleranzklassen. Sie erleichtert die visuelle Unterscheidung und Auswahl des passenden Bauteils während der Bestückung oder Wartung.
Der Mechanismus hinter der Präzision
Der TRIMMER 11229 funktioniert nach dem Prinzip eines Drehkondensators, bei dem die Plattenfläche, die sich überlappt, durch Drehen verändert wird. Er besteht typischerweise aus einer festen Platte und einer beweglichen Platte, die durch ein Gewindesystem verbunden sind. Beim Drehen der Einstellschraube bewegt sich die bewegliche Platte näher an die feste Platte heran oder entfernt sich von ihr. Die Kapazität eines Kondensators ist direkt proportional zur überlappenden Fläche der Platten und umgekehrt proportional zum Abstand zwischen ihnen. Durch die präzise Steuerung dieser Parameter wird die Kapazität im Bereich von 2,5 pF bis 22 pF exakt justiert.
Die Lötösen gewährleisten eine robuste mechanische und elektrische Verbindung zur Leiterplatte. Dies ist besonders wichtig in vibrationsanfälligen Umgebungen oder bei Geräten, die häufig bewegt werden.
FAQ – Häufig gestellte Fragen zu TRIMMER 11229 – Trimmerkondensator, 2,5 – 22pF, grün
Was ist die Hauptanwendung für einen Trimmerkondensator wie den TRIMMER 11229?
Die Hauptanwendung für den TRIMMER 11229 liegt in der präzisen Feinabstimmung und Kalibrierung von Hochfrequenzschaltungen. Er wird verwendet, um die Resonanzfrequenzen von Schwingkreisen exakt einzustellen, Filter abzugleichen und Oszillatoren zu stabilisieren, insbesondere in Bereichen, wo minimale Toleranzen entscheidend sind.
Warum ist das Luftdielektrikum bei diesem Trimmer vorteilhaft?
Das Luftdielektrikum bietet äußerst geringe dielektrische Verluste, was zu einem hohen Gütefaktor (Q-Faktor) der Schaltung führt. Dies ist für HF-Anwendungen entscheidend, da es die Signalintegrität maximiert und Energieverluste minimiert. Zudem bietet Luft eine hohe Spannungsfestigkeit und eine geringere Temperaturabhängigkeit im Vergleich zu vielen Festdielektrika, was für Stabilität sorgt.
Welche Vorteile bietet die Farbe Grün bei diesem Bauteil?
Die Farbe Grün ist oft eine herstellerspezifische Kennzeichnung. Sie kann zur Identifikation bestimmter Serien, Toleranzklassen oder zur visuellen Unterscheidung von anderen Kondensatoren dienen, was die Auswahl des korrekten Bauteils bei der Bestückung oder Wartung erleichtert.
Wie genau kann ich die Kapazität mit dem TRIMMER 11229 einstellen?
Der TRIMMER 11229 verfügt über einen mechanischen Schraubmechanismus, der eine sehr feinfühlige und reproduzierbare Einstellung der Kapazität im Bereich von 2,5 pF bis 22 pF ermöglicht. Die Präzision der Einstellung hängt von der Qualität des Gewindes und der mechanischen Ausführung ab, ist aber generell für anspruchsvolle Kalibrierungsaufgaben ausgelegt.
Ist der TRIMMER 11229 für den Einsatz in professionellen oder Hobby-Projekten geeignet?
Ja, der TRIMMER 11229 ist aufgrund seiner Präzision, Zuverlässigkeit und Stabilität sowohl für professionelle Elektronikentwicklungen und Produktionsumgebungen als auch für anspruchsvolle Hobby-Projekte im Bereich Funktechnik, Messtechnik oder Audiotechnik geeignet.
Was bedeutet der Kapazitätsbereich von 2,5 – 22 pF?
Der Kapazitätsbereich gibt die minimale und maximale Kapazität an, die mit diesem Trimmer eingestellt werden kann. Er ermöglicht die Feinabstimmung von Schwingkreisen und Filtern, die typischerweise im Bereich von wenigen Pikofarad (pF) arbeiten, und bietet eine ausreichende Bandbreite für viele gängige HF-Anwendungen.
Wie wird der TRIMMER 11229 auf einer Leiterplatte befestigt?
Der TRIMMER 11229 ist für die Lötmontage konzipiert. Er verfügt über Lötösen, die durch die Löcher auf der Leiterplatte gesteckt und anschließend verlötet werden, um eine stabile und elektrische Verbindung zu gewährleisten.
