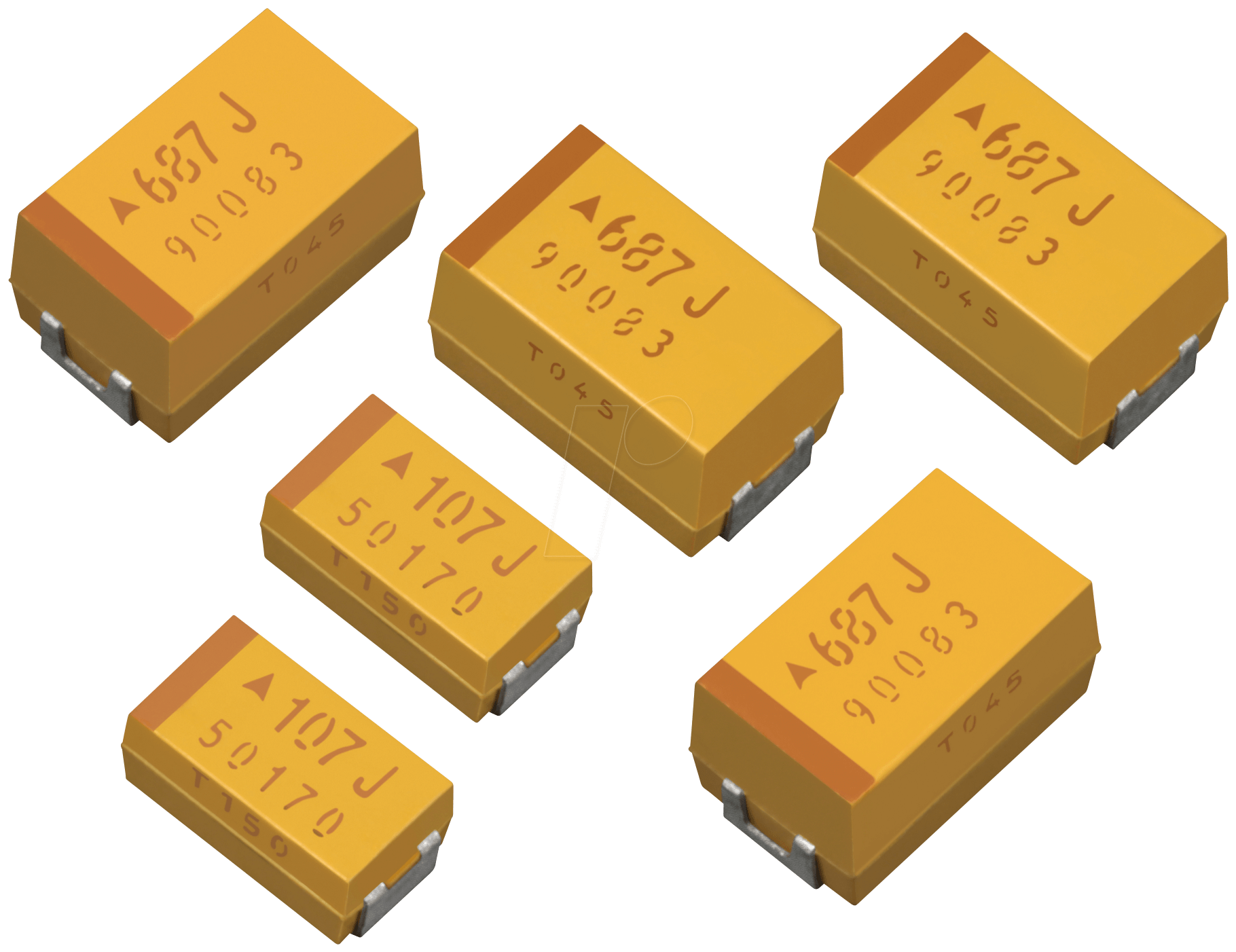

TPS 7343 330/10 – SMD-Tantal Kondensator, 330uF, 10V: Präzision und Zuverlässigkeit für anspruchsvolle Schaltungen
Der TPS 7343 330/10 – ein SMD-Tantal Kondensator mit 330uF Kapazität und einer Nennspannung von 10V – ist die ideale Lösung für Entwickler und Techniker, die höchste Ansprüche an Stabilität, Bauraumflexibilität und Zuverlässigkeit stellen. Ob in der Automobilindustrie, der Medizintechnik oder im High-End-Consumer-Bereich, dieser Tantal-Kondensator überbrückt die Lücke zwischen herkömmlichen Keramikkondensatoren und anspruchsvolleren Schaltungsdesigns, indem er eine exzellente Leistung auf kleinstem Raum bietet.
Der entscheidende Vorteil von Tantal-Kondensatoren
Im Gegensatz zu Keramikkondensatoren bieten Tantal-Kondensatoren wie der TPS 7343 330/10 inhärente Vorteile in Bezug auf Stabilität über Temperatur und Frequenz, geringen Leckstrom und eine hohe Energiedichte. Die spezielle Beschaffenheit des Tantals ermöglicht eine extrem geringe Baugröße bei gleichzeitig hoher Kapazität, was ihn prädestiniert für Anwendungen mit begrenztem Platzangebot und dem Bedarf an präziser Spannungsglättung und Energiespeicherung. Die Constructed by Tantalum-oxide dielectric offers a superior volumetric efficiency compared to other capacitor technologies.
Umfassende Leistungsmerkmale des TPS 7343 330/10
Der TPS 7343 330/10 zeichnet sich durch eine Reihe von Schlüsselmerkmalen aus, die ihn zu einer überlegenen Wahl für eine Vielzahl von Anwendungen machen:
- Hohe Kapazitätsdichte: Mit 330uF bietet dieser Tantal-Kondensator eine signifikante Speicherkapazität auf kleinstem Raum, was Designflexibilität maximiert.
- Zuverlässige Spannungsfestigkeit: Die Nennspannung von 10V ist für zahlreiche Niederspannungsanwendungen im Consumer- und Industrieumfeld ausreichend und bietet dabei einen soliden Sicherheitsspielraum.
- Exzellente Temperaturstabilität: Tantal-Kondensatoren weisen eine bemerkenswert geringe Kapazitätsänderung über einen weiten Temperaturbereich auf, was für konsistente Schaltungsleistung unerlässlich ist.
- Geringer äquivalenter Serienwiderstand (ESR): Ein niedriger ESR ist entscheidend für effiziente Energiespeicherung und -entladung, was den TPS 7343 330/10 ideal für Pulsanwendungen und die Filterung macht.
- Geringer Leckstrom: Tantal-Kondensatoren sind für ihren geringen Leckstrom bekannt, was Energieverluste minimiert und die Effizienz von Schaltungen verbessert.
- SMD-Bauform für moderne Fertigung: Die Surface Mount Device (SMD)-Bauform ermöglicht eine automatisierte Bestückung und ist Standard in der modernen Elektronikfertigung.
- Lange Lebensdauer: Bei Einhaltung der Betriebsbedingungen bieten Tantal-Kondensatoren eine außerordentlich lange Lebensdauer und hohe Zuverlässigkeit über Jahre hinweg.
Technische Spezifikationen im Detail
Für eine fundierte Designentscheidung sind die detaillierten Spezifikationen des TPS 7343 330/10 unerlässlich. Die folgende Tabelle fasst die wichtigsten technischen Eigenschaften zusammen:
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller-Teilenummer | TPS 7343 330/10 |
| Kondensatortyp | Tantal, fest |
| Kapazität | 330 µF (Mikrofarad) |
| Nennspannung | 10 V DC (Gleichspannung) |
| Bauform | SMD (Surface Mount Device) |
| Toleranz | Typische Toleranz von ±20%, kann je nach spezifischem Datenblatt variieren |
| Betriebstemperaturbereich | Generell für Tantal-Kondensatoren zwischen -55°C und +125°C, spezifische Datenblätter konsultieren |
| Äquivalenter Serienwiderstand (ESR) | Sehr gering, typisch im Bereich von wenigen Milliohms (mΩ), optimiert für Energieanwendungen |
| Leckstrom | Extrem niedrig, charakteristisch für Tantal-Kondensatoren, minimiert Energieverlust |
| Polarität | Polarisiert, die richtige Anschlussrichtung ist kritisch für den Betrieb und die Lebensdauer |
| Gehäusegröße (SMD) | Abhängig von der genauen Spezifikation, typisch für hochkapazitive Tantal-Kondensatoren im Bereich von A, B, C oder D Case, optimiert für Dichte |
| Anwendungsbereiche | Spannungsglättung, Entkopplung, Energiespeicherung, Pulsanwendungen in Stromversorgungen, Audio-/Videogeräten, Kommunikationssystemen, Industrie-Elektronik, Automobiltechnik |
Maximale Leistung durch intelligente Materialwahl und Fertigung
Die herausragende Performance des TPS 7343 330/10 basiert auf der fortschrittlichen Materialwissenschaft von Tantal. Tantal ist ein Übergangsmetall, das für seine hohe Korrosionsbeständigkeit, hohe Schmelztemperatur und hervorragende dielektrische Eigenschaften bekannt ist. Die Herstellung eines Tantal-Kondensators beinhaltet die elektrochemische Anodisierung einer Tantal-Anode, um eine extrem dünne und dichte Oxidschicht (Tantal(V)-oxid, Ta₂O₅) zu erzeugen. Diese Oxidschicht fungiert als Dielektrikum, welches die beiden Elektroden (die Tantal-Anode und die Kathode) voneinander trennt. Die hohe Permittivität des Ta₂O₅ im Verhältnis zu seiner Dicke ermöglicht die Realisierung hoher Kapazitätswerte auf kleinstem Raum. Die Vakuumaufdampfung der Kathode (oftmals Mangandioxid oder leitfähige Polymere) und die anschließende Verkapselung sorgen für die notwendige Stabilität und Schutz gegen Umwelteinflüsse. Die SMD-Bauform ermöglicht zudem eine präzise und effiziente Bestückung auf Leiterplatten, was Produktionskosten senkt und die Bauteildichte weiter erhöht.
Anwendungsbereiche und Einsatzoptimierung
Der TPS 7343 330/10 ist aufgrund seiner Spezifikationen vielseitig einsetzbar. Seine Hauptfunktionen umfassen:
- Stromversorgungsfilterung: Zur Glättung von Ripple-Spannungen in Schaltnetzteilen und Spannungsreglern, um eine stabile und rauscharme Gleichspannung zu gewährleisten. Dies ist essenziell für die Funktionsweise empfindlicher digitaler und analoger Schaltungen.
- Entkopplung: Platzierung nahe an ICs (integrierten Schaltungen), um kurzzeitige Stromspitzen während des Betriebs zu puffern und die Signalintegrität zu verbessern.
- Energiespeicherung: Bereitstellung von Energie für kurzzeitige Lastspitzen oder als Puffer in Systemen mit unregelmäßiger Leistungsaufnahme.
- Pulsformung und Timing-Schaltungen: In Kombination mit Widerständen können Tantal-Kondensatoren für zeitabhängige Funktionen eingesetzt werden.
Bei der Auswahl von Tantal-Kondensatoren ist die korrekte Polung unerlässlich. Eine Verpolung kann zu Überhitzung und letztlich zum Versagen des Kondensators führen. Die Nennspannung muss stets höher sein als die maximale Betriebsspannung der Schaltung, um einen ausreichenden Sicherheitsspielraum zu gewährleisten. Der TPS 7343 330/10 mit 10V Nennspannung eignet sich optimal für viele gängige Niederspannungsdesigns.
FAQ – Häufig gestellte Fragen zu TPS 7343 330/10 – SMD-Tantal Kondensator, 330uF, 10V
Was sind die Hauptvorteile der Verwendung eines Tantal-Kondensators gegenüber einem Keramikkondensator?
Tantal-Kondensatoren bieten eine höhere Kapazitätsdichte (mehr Kapazität pro Volumen), eine bessere Temperatur- und Frequenzstabilität, geringeren Leckstrom und eine längere Lebensdauer im Vergleich zu vielen Keramikkondensatoren ähnlicher Größe. Sie sind oft die bevorzugte Wahl für anspruchsvolle Filterungs- und Energiespeicheranwendungen, bei denen Präzision und Zuverlässigkeit entscheidend sind.
Ist der TPS 7343 330/10 ein polarisierter Kondensator?
Ja, der TPS 7343 330/10 ist ein polarisierter Kondensator. Die korrekte Anschlussrichtung ist entscheidend für seinen Betrieb und seine Langlebigkeit. Eine Verpolung kann zu Schäden am Kondensator und der umgebenden Schaltung führen. Achten Sie auf die Kennzeichnung auf dem Bauteil und im Schaltplan.
Welche Art von Anwendungen ist der TPS 7343 330/10 am besten geeignet?
Dieser Kondensator eignet sich hervorragend für Anwendungen wie Spannungsglättung in Stromversorgungen, Entkopplung von integrierten Schaltungen, Energiespeicherung für kurzzeitige Lastspitzen und allgemeine Filterungsaufgaben in Bereichen wie Consumer Electronics, Telekommunikation, Industrieautomation und Automobiltechnik.
Welche Auswirkungen hat die Nennspannung von 10V?
Die Nennspannung von 10V gibt die maximale Gleichspannung an, die der Kondensator dauerhaft und sicher verarbeiten kann. Es ist ratsam, eine Schaltungsspannung zu verwenden, die deutlich unter dieser Nennspannung liegt (z.B. 5V oder 6V), um einen ausreichenden Sicherheitsspielraum zu gewährleisten und die Lebensdauer des Kondensators zu maximieren.
Wie wird die Kapazität von 330uF spezifiziert?
Die Kapazität von 330uF (Mikrofarad) gibt an, wie viel elektrische Ladung der Kondensator bei einer bestimmten Spannung speichern kann. Dies ist ein wichtiger Parameter für Filter- und Energiespeicheranwendungen, da er die Fähigkeit des Kondensators bestimmt, kurzzeitige Schwankungen in der Stromversorgung auszugleichen.
Kann der TPS 7343 330/10 in Hochfrequenzanwendungen eingesetzt werden?
Ja, Tantal-Kondensatoren, einschließlich des TPS 7343 330/10, weisen in der Regel einen sehr niedrigen äquivalenten Serienwiderstand (ESR) und eine geringe äquivalente Serieninduktivität (ESL) auf, was sie für Hochfrequenzanwendungen wie Entkopplung und Filterung in digitalen Schaltungen geeignet macht. Die genaue Eignung sollte jedoch anhand der spezifischen Frequenzcharakteristika im Datenblatt geprüft werden.
Was bedeutet „SMD“ für die Anwendung?
SMD steht für Surface Mount Device. Diese Kondensatoren sind dafür konzipiert, direkt auf die Oberfläche einer Leiterplatte gelötet zu werden, anstatt durch Löcher gesteckt zu werden (wie bei Through-Hole-Bauteilen). SMD-Bauteile ermöglichen kompaktere Designs, höhere Bestückungsgeschwindigkeiten durch automatisierte Prozesse und sind der Standard in modernen Elektronikprodukten.
