Der TPS65251RHAT: Präzise Spannungsregelung für anspruchsvolle Anwendungen
Sie benötigen eine hochpräzise und flexible Spannungsregelung für Ihre elektronischen Geräte? Der TPS65251RHAT ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und einstellbare DC/DC-Wandlung in einem kompakten Gehäuse benötigen. Dieses IC wurde entwickelt, um unterschiedlichste Stromversorgungsanforderungen in anspruchsvollen Systemen zu erfüllen, von industriellen Steuerungen bis hin zu komplexen Embedded-Systemen.
Leistungsmerkmale und Vorteile des TPS65251RHAT
Der TPS65251RHAT zeichnet sich durch seine herausragende Flexibilität und Effizienz aus. Im Vergleich zu Standardlösungen bietet er eine beispiellose Anpassungsfähigkeit an spezifische Systemanforderungen. Die einstellbaren Ausgangsspannungen ermöglichen es Ihnen, die Spannungsversorgung präzise auf die Bedürfnisse Ihrer Komponenten abzustimmen, was zu optimierter Leistung und erhöhter Systemstabilität führt. Seine robuste Bauweise und die fortschrittliche Schaltungstechnologie gewährleisten eine langanhaltende und zuverlässige Funktion, selbst unter widrigen Umgebungsbedingungen.
Maximale Effizienz und präzise Spannungssteuerung
Die Kernkompetenz des TPS65251RHAT liegt in seiner Fähigkeit, eine effiziente DC/DC-Wandlung mit einer hohen Präzision zu realisieren. Dies bedeutet, dass Sie weniger Energie verschwenden und gleichzeitig sicherstellen können, dass Ihre Komponenten stets mit der optimalen Spannung versorgt werden. Die einstellbare Bandbreite von 4,5 V bis 18 V für die Eingangsspannung und die Möglichkeit, Ausgangsspannungen zwischen 0,8 V und 18 V präzise einzustellen, machen ihn zu einem universell einsetzbaren Baustein.
Industrietaugliche Zuverlässigkeit und Kompaktheit

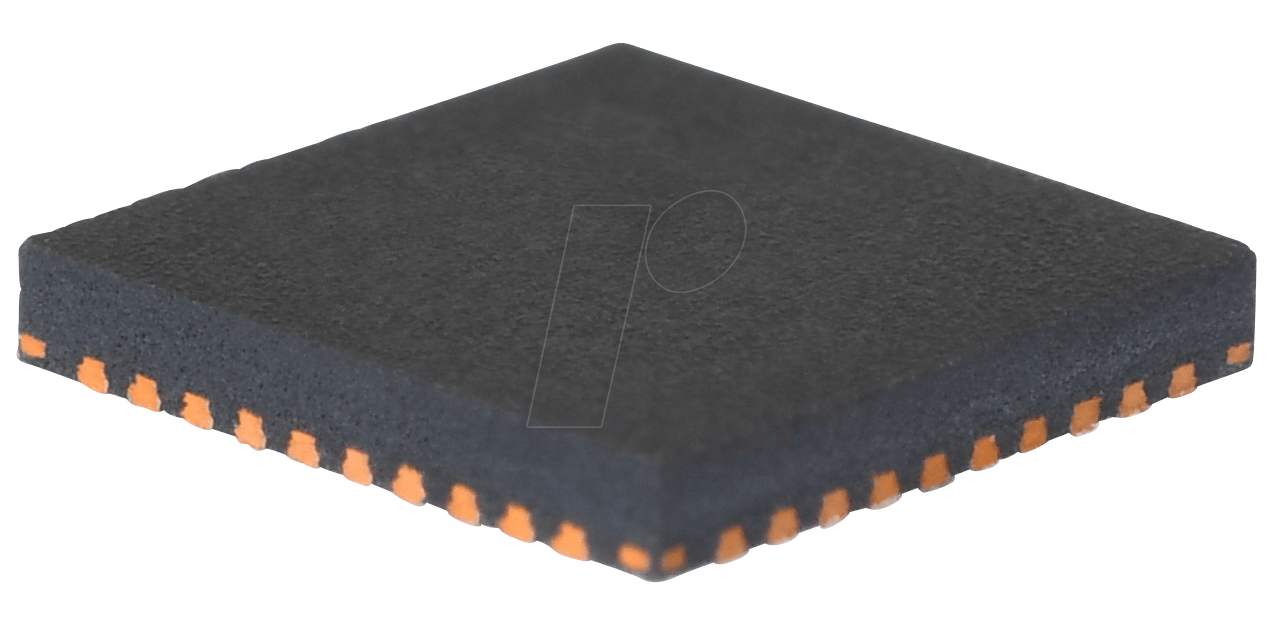

Die WQFN-40-Gehäusebauform des TPS65251RHAT bietet eine exzellente thermische Performance und ermöglicht eine hohe Integrationsdichte auf Ihrer Leiterplatte. Dies ist entscheidend für platzkritische Anwendungen, bei denen jeder Millimeter zählt. Die RHAT-Kennzeichnung deutet zudem auf eine erhöhte Zuverlässigkeit und Eignung für industrielle Umgebungen hin, in denen extreme Temperaturen und Vibrationen keine Seltenheit sind.
Vielseitige Anwendungsszenarien
- Optimale Stromversorgung für Embedded-Systeme: Von der Steuerung industrieller Anlagen bis hin zu IoT-Geräten bietet der TPS65251RHAT die notwendige Flexibilität und Effizienz.
- Präzise Spannungsregelung in Mess- und Prüftechnik: Für Anwendungen, bei denen genaue Spannungspegel unerlässlich sind, liefert dieser Baustein die geforderte Genauigkeit.
- Energieeffiziente Lösungen für mobile und batteriebetriebene Geräte: Die hohe Effizienz des DC/DC-Wandlers trägt maßgeblich zur Verlängerung der Batterielaufzeit bei.
- Anpassungsfähige Stromversorgung für Prototypen und Entwicklungsboards: Entwickler profitieren von der einfachen Einstellbarkeit, um verschiedene Schaltungskonzepte zu realisieren.
- Robuste Stromversorgung für Automotive-Anwendungen: Die hohe Zuverlässigkeit und der weite Betriebstemperaturbereich prädestinieren ihn für den Einsatz im Fahrzeug.
Technische Spezifikationen und Merkmale
Der TPS65251RHAT ist ein hochintegrierter DC/DC-Wandler-Controller, der eine Synchronous-Buck-Architektur nutzt, um eine hohe Effizienz über einen breiten Lastbereich zu gewährleisten. Die integrierten Leistungsschalter minimieren die Notwendigkeit externer Komponenten und reduzieren so die Stücklistenkosten sowie die Komplexität des Designs.
- Einstellbare Ausgangsspannung: Bietet eine feine Abstimmung der Ausgangsspannung von 0,8 V bis 18 V, um exakt auf die Anforderungen Ihrer Lasten abgestimmt zu werden.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen von 4,5 V bis 18 V, was eine hohe Kompatibilität mit verschiedenen Stromquellen ermöglicht.
- Integrierte Leistungsschalter: Reduzieren die Anzahl externer Komponenten und vereinfachen das Platinenlayout.
- Hohe Effizienz: Die Synchronous-Buck-Topologie sorgt für eine erstklassige Energieumwandlung und minimiert Wärmeverluste.
- Kompaktes WQFN-40-Gehäuse: Ermöglicht eine hohe Integrationsdichte und ist ideal für platzbeschränkte Anwendungen.
- Gute thermische Performance: Das Gehäuse bietet eine effiziente Wärmeabfuhr, was für einen zuverlässigen Betrieb unter Last wichtig ist.
- Robustheit und Zuverlässigkeit: Entwickelt für den Einsatz in anspruchsvollen Umgebungen, mit Funktionen zum Schutz vor Überstrom und Übertemperatur.
Produkteigenschaften im Detail
| Merkmal | Spezifikation | Vorteil für Ihre Anwendung |
|---|---|---|
| Schaltungstyp | Synchronous Buck DC/DC-Wandler | Maximale Effizienz bei der Spannungsreduktion, geringe Verluste. |
| Eingangsspannungsbereich | 4,5 V bis 18 V | Hohe Flexibilität bei der Wahl der Stromquelle, Kompatibilität mit einer Vielzahl von Netzteilen. |
| Einstellbarer Ausgangsspannungsbereich | 0,8 V bis 18 V | Feinabstimmung der Spannungsversorgung für jede Komponente, optimale Leistungsanpassung. |
| Gehäuse | WQFN-40 | Kompakte Bauform für hohe Integrationsdichte, exzellente thermische Eigenschaften. |
| Integrierte Komponenten | Leistungsschalter, Steuerelektronik | Reduzierte externe Bauteile, vereinfachtes Design, Kosteneffizienz. |
| Schutzfunktionen | Überstromschutz, Übertemperaturschutz | Erhöhte Systemzuverlässigkeit, Schutz der angeschlossenen Komponenten. |
| Regelungsmodus | Spannungsmodus-Regelung mit einstellbarer Frequenz | Schnelle transiente Reaktion, gute Stabilität auch bei variabler Last. |
| Anwendungsgebiete | Industrielle Automatisierung, Embedded-Systeme, Messtechnik, mobile Geräte | Vielseitige Einsatzmöglichkeiten durch breites Spektrum an Leistung und Flexibilität. |
Material und Aufbau
Das Herzstück des TPS65251RHAT bildet eine hochintegrierte Siliziumchip-Technologie. Das WQFN-40-Gehäuse besteht aus robustem Kunststoff mit integrierten thermischen Pad-Flächen, die eine effiziente Wärmeableitung an die Leiterplatte ermöglichen. Die interne Verdrahtung und die Leistungsschalter sind für hohe Ströme und Spannungen ausgelegt, was die Langlebigkeit und Zuverlässigkeit des Bauteils unterstreicht. Die präzise gefertigten Leiterbahnen und Komponenten innerhalb des ICs gewährleisten eine exakte und stabile Spannungsregelung.
Entwicklungsmerkmale und Designunterstützung
Für Entwickler, die den TPS65251RHAT in ihre Designs integrieren möchten, stehen umfangreiche Datenblätter und Anwendungsbeispiele zur Verfügung. Diese Dokumentation enthält detaillierte Informationen zu Leistungskurven, Stabilitätsanalysen und Design-Richtlinien. Die einfache Einstellbarkeit der Ausgangsspannung über externe Widerstände ermöglicht eine schnelle Anpassung an verschiedene Projektanforderungen, ohne dass ein Austausch des ICs notwendig wird. Dies spart wertvolle Zeit im Entwicklungsprozess.
FAQ – Häufig gestellte Fragen zu TPS 65251 RHAT – DC/DC, einstellbar, 4,5 … 18 V, 0,8 … 18 V, WQFN-40
Welche Arten von Lasten kann der TPS65251RHAT effizient versorgen?
Der TPS65251RHAT ist für eine breite Palette von Lasten geeignet, einschließlich induktiver, kapazitiver und ohmscher Lasten. Seine Fähigkeit, präzise Spannungen von 0,8 V bis 18 V zu liefern, macht ihn ideal für die Versorgung von Mikrocontrollern, Sensoren, Logikschaltungen, AD- und DA-Wandlern sowie anderen elektronischen Komponenten in industriellen und Embedded-Systemen.
Wie wird die Ausgangsspannung des TPS65251RHAT eingestellt?
Die Ausgangsspannung des TPS65251RHAT wird typischerweise durch zwei externe Widerstände eingestellt, die ein Widerstandsverhältnis bilden. Die genauen Werte und die Formel zur Berechnung sind im detaillierten Datenblatt des Herstellers zu finden. Diese Methode ermöglicht eine präzise und flexible Konfiguration der Ausgangsspannung.
Ist der TPS65251RHAT für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Ja, der TPS65251RHAT wurde für den Einsatz in anspruchsvollen Umgebungen entwickelt. Die RHAT-Kennzeichnung deutet auf eine erhöhte Zuverlässigkeit hin, und das WQFN-40-Gehäuse mit seinen thermischen Eigenschaften unterstützt eine gute Wärmeableitung. Die genauen Betriebstemperaturbereiche sind im Datenblatt spezifiziert, die jedoch in der Regel für industrielle Anwendungen ausgelegt sind.
Welche Schutzfunktionen sind im TPS65251RHAT integriert?
Der TPS65251RHAT verfügt über wichtige integrierte Schutzfunktionen wie Überstromschutz und Übertemperaturschutz. Diese Funktionen tragen dazu bei, sowohl den IC selbst als auch die angeschlossenen Komponenten vor Beschädigungen durch elektrische Fehler oder ungünstige Betriebsbedingungen zu schützen und erhöhen die Systemstabilität.
Benötige ich zusätzliche externe Leistungstransistoren für den TPS65251RHAT?
Nein, der TPS65251RHAT verfügt über integrierte Leistungsschalter. Dies bedeutet, dass keine externen Leistungstransistoren benötigt werden, was den Schaltungsaufwand reduziert, Platz auf der Leiterplatte spart und die Komplexität des Designs minimiert.
Kann der TPS65251RHAT auch für aufwärtsgewandelte Spannungen verwendet werden?
Nein, der TPS65251RHAT ist ein Buck-Controller, der für die Spannungsreduktion (Abwärtswandlung) konzipiert ist. Für Aufwärtswandlung oder Auf/Ab-Wandlung (Buck-Boost) sind andere ICs aus dem Produktportfolio von Texas Instruments erforderlich.
Welche Art von Applikationen profitiert am meisten von der einstellbaren Spannungsregelung des TPS65251RHAT?
Anwendungen, die von der einstellbaren Spannungsregelung am meisten profitieren, sind solche mit variablen oder spezifischen Spannungsanforderungen, bei denen Standardspannungen nicht ausreichen oder ineffizient wären. Dazu gehören beispielsweise programmierbare Stromversorgungen, Entwicklungsplattformen, adaptive Steuerungen in der Industrieautomation oder Systeme, bei denen die Spannung für verschiedene Betriebsmodi angepasst werden muss.
