TOP 221YN – AC/DC-Offline-PWM-Schalter: Effiziente und Zuverlässige Stromversorgungslösung
Sie suchen nach einer robusten und energieeffizienten Lösung für die AC/DC-Wandlung in Ihren elektronischen Geräten? Der TOP 221YN AC/DC-Offline-PWM-Schalter ist die ideale Wahl für Entwickler, Ingenieure und Maker, die eine kompakte und leistungsstarke Komponente für Netzteile, Ladegeräte und diverse Embedded-Systeme benötigen. Dieses Bauteil löst das Problem ineffizienter und sperriger Konverter, indem es eine hochintegrierte und zuverlässige Schaltregler-Topologie bietet, die sowohl Platz spart als auch den Energieverbrauch optimiert.
Überlegene Leistung und Integration
Der TOP 221YN zeichnet sich durch seine fortschrittliche integrierte Schaltung aus, die einen PWM-Controller, einen Hochspannungs-MOSFET und Schutzschaltungen in einem einzigen TO-220-Gehäuse vereint. Dies minimiert die Anzahl externer Komponenten, reduziert die Leiterplattengröße und vereinfacht das Design erheblich im Vergleich zu diskreten Lösungen. Die Fähigkeit, direkt an das Stromnetz (85-265 VAC) angeschlossen zu werden, ohne einen separaten AC/DC-Wandler zu benötigen, macht ihn zu einer äußerst attraktiven Option für kostensensitive und platzbeschränkte Anwendungen, die bis zu 12W Leistung erfordern.
Schlüsselvorteile des TOP 221YN
- Hohe Integrationsdichte: Reduziert die Komplexität des Schaltungsdesigns und spart wertvollen Platz auf der Leiterplatte.
- Breiter Eingangsspannungsbereich: Geeignet für globale Anwendungen von 85 VAC bis 265 VAC, was die Flexibilität erhöht und die Lagerhaltung vereinfacht.
- Effiziente PWM-Steuerung: Sorgt für eine präzise Spannungsregelung und optimiert den Wirkungsgrad über einen breiten Lastbereich, was zu geringerer Wärmeentwicklung und Energieeinsparung führt.
- Integrierte Schutzfunktionen: Bietet Überstrom-, Überspannungs- und Übertemperaturschutz, was die Zuverlässigkeit und Langlebigkeit des angeschlossenen Systems erhöht.
- Kompaktes TO-220-Gehäuse: Ermöglicht eine einfache Montage und gute Wärmeableitung, was für kompakte und leistungsdichte Designs unerlässlich ist.
- Hohe Zuverlässigkeit: Entwickelt für den professionellen Einsatz, bietet der TOP 221YN eine robuste Leistung, die auch unter anspruchsvollen Bedingungen Bestand hat.
Detaillierte Spezifikationen und Anwendungsbereiche
Der TOP 221YN ist ein herausragender Vertreter der TOPSwitch-GX-Familie von Power Integrations. Diese Familie ist bekannt für ihre herausragende Leistung in Bezug auf Effizienz, Regelgenauigkeit und Schutzfunktionen. Mit einer maximalen Ausgangsleistung von 12W bei universeller Eingangsspannung ist dieser Schalter ideal für eine Vielzahl von Niedrigleistungs-Anwendungen, die eine zuverlässige und kosteneffiziente Stromversorgung erfordern. Sein Einsatzgebiet erstreckt sich von Haushaltsgeräten über Unterhaltungselektronik bis hin zu industriellen Steuerungen und IoT-Geräten.
Die einfache Anwendung und die integrierten Schutzschaltungen reduzieren das Risiko von Bauteilausfällen und Systemstörungen, was ihn zu einer sicheren Wahl für professionelle Entwicklungen macht. Die Fähigkeit, mit externen Komponenten so konfiguriert zu werden, dass verschiedenste Ausgangsspannungen und Ströme erzielt werden, unterstreicht seine Vielseitigkeit. Dies ist besonders wichtig in der Prototypenentwicklung und bei der Anpassung an spezifische Kundenanforderungen.
Die interne Struktur des TOP 221YN besteht aus einem hochintegrierten Flyback-Controller und einem leistungsstarken MOSFET. Der Controller verwendet eine fortschrittliche Pulse Width Modulation (PWM)-Strategie, um die Ausgangsspannung präzise zu regeln. Durch die proprietäre Technologie von Power Integrations wird eine hervorragende Regelgüte über den gesamten Lastbereich und bei schwankenden Eingangsspannungen erreicht. Dies ist ein entscheidender Vorteil gegenüber älteren oder einfacheren Schaltregler-Designs, die oft zu Kompromissen bei Effizienz oder Stabilität führen.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktname | TOP 221YN – AC/DC-Offline-PWM-Schalter |
| Hersteller | Power Integrations (impliziert durch TOPswitch-GX-Familie) |
| Typ | AC/DC-Offline-PWM-Schaltregler-IC |
| Eingangsspannung (VAC) | 85 VAC – 265 VAC (Universell) |
| Maximale Ausgangsleistung (W) | Bis zu 12W (konfigurationsabhängig) |

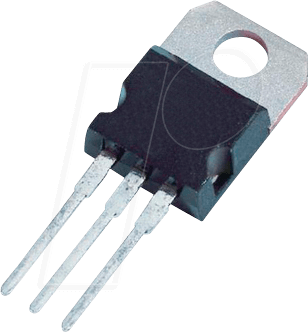

| Gehäusetyp | TO-220 |
| Integration | Integrierter PWM-Controller, Hochspannungs-MOSFET und Schutzschaltungen |
| Betriebsfrequenz | Hochfrequent (typischerweise im kHz-Bereich, Details je nach Design) |
| Schutzfunktionen | Überstromschutz, Überspannungsschutz, Übertemperaturschutz, Unterspannungssperre |
| Wirkungsgrad | Hervorragend, optimiert für geringe Verluste |
| Anwendungsbereiche | Kompakte Netzteile, Ladegeräte, Haushaltsgeräte, industrielle Steuerungen, LED-Treiber |
| Zertifizierungen | Entwickelt zur Unterstützung von Sicherheitsnormen (z.B. VDE, UL, CE) |
Designflexibilität und Kosteneffizienz
Die Implementierung des TOP 221YN vereinfacht den Entwicklungsprozess erheblich. Anstatt mehrere diskrete Komponenten für die Spannungsregelung, den MOSFET-Treiber und die Schutzschaltungen zu verwenden, wird ein einzelnes IC eingesetzt. Dies reduziert nicht nur die Stückkosten durch die geringere Anzahl von Bauteilen, sondern senkt auch die Montagekosten und die Fehleranfälligkeit während der Produktion. Die Kompaktheit des TO-220-Gehäuses erlaubt zudem den Einsatz in sehr kleinen Gehäusen, was in vielen modernen elektronischen Geräten ein entscheidender Faktor ist.
Die integrierte Strombegrenzung und die Abschaltfunktion bei Übertemperatur schützen sowohl das IC selbst als auch die nachgeschaltete Last vor Beschädigungen. Dies ist ein wesentlicher Vorteil gegenüber einfacheren Schaltregler-Topologien, die solche Schutzfunktionen oft nur durch zusätzliche externe Schaltungen bieten können. Die universelle Eingangsspannung macht es zudem möglich, ein einziges Netzteil-Design für verschiedene internationale Märkte zu verwenden, was Logistik und Kosten weiter optimiert.
Darüber hinaus ermöglicht die fortschrittliche PWM-Steuerung des TOP 221YN einen sehr hohen Wirkungsgrad. Dies bedeutet, dass weniger Energie als Wärme verloren geht. In Anwendungen, bei denen die Wärmeentwicklung ein kritisches Thema ist oder bei energieeffizienten Geräten, ist dies ein entscheidender Vorteil. Der geringe Leerlaufstrom (Standby-Verlust) ist ebenfalls bemerkenswert und trägt dazu bei, dass Geräte die strengen Energieeffizienzstandards erfüllen können.
TOP 221YN: Technische Details und Vorteile der PWM-Technologie
Die Pulse Width Modulation (PWM) ist das Kernstück der Funktionsweise des TOP 221YN. Bei diesem Verfahren wird die Ausgangsspannung durch schnelles Ein- und Ausschalten des Ausgangstransistors (MOSFET) geregelt. Die Breite der Pulse (Tastverhältnis) wird dabei moduliert, um die durchschnittliche Ausgangsspannung auf dem gewünschten Niveau zu halten. Der Vorteil der PWM-Regelung liegt in ihrem hohen Wirkungsgrad, da der Ausgangstransistor entweder vollständig eingeschaltet (geringer Widerstand, geringer Spannungsabfall) oder vollständig ausgeschaltet (kein Stromfluss) ist, wodurch Schaltverluste minimiert werden.
Der TOP 221YN integriert nicht nur den PWM-Controller, sondern auch den Hochspannungs-MOSFET und eine Reihe von Schutzschaltungen. Dazu gehören ein präziser Überstromschutz, der die Ausgangsstrombegrenzung gewährleistet, ein Überspannungsschutz, der das IC und die Last vor schädlichen Spannungsspitzen schützt, und ein Übertemperaturschutz, der das IC bei kritischen Temperaturen abschaltet. Diese hochentwickelte Integration reduziert die Anzahl der externen Komponenten dramatisch und vereinfacht somit das Schaltungsdesign.
Das TO-220-Gehäuse bietet eine gute Basis für die Wärmeableitung, insbesondere wenn es mit einem geeigneten Kühlkörper versehen wird. Für Ausgänge bis 12W ist bei richtiger Dimensionierung oft kein zusätzlicher Kühlkörper erforderlich, was die Kosten und die Größe des Designs weiter reduziert. Die robuste Bauweise und die hochwertigen internen Bauteile gewährleisten eine lange Lebensdauer und Zuverlässigkeit, selbst unter schwierigen Umgebungsbedingungen.
FAQ – Häufig gestellte Fragen zu TOP 221YN – AC/DC-Offline-PWM-Schalter, 85-265 VAC, 12W, TO-220
Was ist der Hauptvorteil des TOP 221YN gegenüber älteren Schaltregler-Designs?
Der Hauptvorteil des TOP 221YN liegt in seiner extrem hohen Integrationsdichte. Er kombiniert den PWM-Controller, den Hochspannungs-MOSFET und wichtige Schutzschaltungen in einem einzigen TO-220-Gehäuse. Dies reduziert die Anzahl der benötigten externen Komponenten erheblich, vereinfacht das Schaltungsdesign, spart Platz auf der Leiterplatte und senkt die Gesamtkosten des Produkts im Vergleich zu diskreten oder weniger integrierten Lösungen.
Für welche Arten von Geräten ist der TOP 221YN am besten geeignet?
Der TOP 221YN eignet sich hervorragend für eine breite Palette von Niedrigleistungs-Stromversorgungen, darunter kompakte Netzteile für Ladegeräte (Smartphones, Tablets, Router), Beleuchtungsanwendungen (LED-Treiber), Haushaltsgeräte (kleine Motoren, Steuerelektronik), industrielle Steuergeräte und allgemeine Embedded-Systeme, die eine zuverlässige AC/DC-Umwandlung mit bis zu 12W Leistung benötigen.
Kann der TOP 221YN direkt an das Stromnetz angeschlossen werden?
Ja, das ist einer der Kernvorteile. Der TOP 221YN ist ein AC/DC-Offline-Schaltregler, was bedeutet, dass er direkt an das universelle Wechselstromnetz von 85 VAC bis 265 VAC angeschlossen werden kann. Dies eliminiert die Notwendigkeit eines separaten, externen AC/DC-Vorwandlers.
Welche Schutzfunktionen sind im TOP 221YN integriert?
Der TOP 221YN verfügt über mehrere integrierte Schutzfunktionen zur Erhöhung der Zuverlässigkeit. Dazu gehören ein präziser Überstromschutz, ein Überspannungsschutz, ein Übertemperaturschutz, der das Bauteil bei kritischen Temperaturen abschaltet, und eine Unterspannungssperre, die einen stabilen Betrieb gewährleistet.
Ist ein Kühlkörper für den TOP 221YN immer notwendig?
Ob ein Kühlkörper notwendig ist, hängt von der spezifischen Anwendung und der maximalen Ausgangsleistung ab. Bei Ausgangsleistungen bis zu 12W und bei korrekter Dimensionierung der externen Komponenten kann der TOP 221YN oft ohne zusätzlichen Kühlkörper betrieben werden, da das TO-220-Gehäuse eine gewisse Wärmeableitung ermöglicht. Für höhere Lasten oder bei beengten Platzverhältnissen kann jedoch die Verwendung eines Kühlkörpers empfehlenswert sein, um die Betriebstemperatur innerhalb sicherer Grenzen zu halten und die Lebensdauer zu maximieren.
Wie beeinflusst der breite Eingangsspannungsbereich die Anwendung?
Der breite Eingangsspannungsbereich von 85 VAC bis 265 VAC macht den TOP 221YN extrem vielseitig für globale Anwendungen. Ein einziges Netzteil-Design, das auf diesem IC basiert, kann in praktisch allen Regionen der Welt ohne Änderungen betrieben werden, wo Wechselstromnetze mit diesen Spannungen üblich sind. Dies vereinfacht die Produktentwicklung, reduziert Lagerbestände und erleichtert den weltweiten Vertrieb.
Was bedeutet die „PWM-Schalter“-Technologie in diesem Kontext?
PWM steht für Pulse Width Modulation. Als PWM-Schalter bezeichnet man einen integrierten Schaltregler, der die Ausgangsspannung regelt, indem er die Breite der Leistungspulse steuert, mit denen die Energie auf die Ausgangsseite übertragen wird. Diese Technologie ist sehr effizient und ermöglicht eine präzise Spannungsregelung, was sie ideal für moderne Netzteile macht. Der TOP 221YN nutzt diese Technologie in einem hochintegrierten Design.
