Maximale Effizienz und Zuverlässigkeit für Ihre Stromversorgungsanforderungen: Der TNY266GN AC/DC-Offline-Schalter
Der TNY266GN AC/DC-Offline-Schalter ist die optimale Lösung für Entwickler und Hersteller, die eine hocheffiziente und kostengünstige Stromversorgung für kompakte elektronische Geräte benötigen. Dieses hochintegrierte Bauteil vereinfacht das Design von Schaltnetzteilen erheblich, indem es mehrere Funktionen in einem einzigen SMD-Gehäuse vereint und so Platz spart und die Montagekosten senkt.
Der TNY266GN: Überlegene Leistung durch intelligente Integration
Im Vergleich zu traditionellen Schaltkreisen, die diskrete Komponenten wie Transformatoren, Dioden und SteuerICs erfordern, bietet der TNY266GN eine signifikante Verbesserung in Bezug auf Effizienz, Zuverlässigkeit und Formfaktor. Die integrierte MOSFET-Leistungsstufe und die Selbstversorgungsfunktion (BYPASS) eliminieren die Notwendigkeit eines Hilfswickels und vereinfachen das Schaltungsdesign. Dies führt zu geringeren Stückkosten, reduzierter Leiterplattengröße und einer verbesserten thermischen Leistung, was ihn zur überlegenen Wahl für Anwendungen macht, bei denen Platz und Energieeffizienz kritisch sind.
Schlüsselfunktionen und Vorteile des TNY266GN
- Hohe Effizienz im Teillastbetrieb: Der TNY266GN wurde entwickelt, um auch bei geringer Last einen exzellenten Wirkungsgrad zu erzielen, was für stromsparende Geräte unerlässlich ist. Dies reduziert die Energieverschwendung und senkt die Betriebskosten.
- Erweiterter Eingangsspannungsbereich: Mit einem universellen Eingangsspannungsbereich von 85-265 VAC ist der TNY266GN ideal für globale Anwendungen, bei denen unterschiedliche Netzspannungen vorhanden sind.
- Integrierte Schutzfunktionen: Der Baustein verfügt über integrierte Schutzmechanismen wie Überstromschutz und Übertemperaturschutz, die die Zuverlässigkeit und Langlebigkeit des Systems erhöhen und vor Beschädigungen schützen.
- Vereinfachtes Schaltungsdesign: Die Integration von MOSFET, PWM-Controller und Self-Bias-Funktion reduziert die Anzahl der externen Komponenten, was zu einer kompakteren Leiterplattengestaltung und geringeren Montagekosten führt.
- Hervorragende EMV-Leistung: Durch das optimierte Design und die Steuerungstechnik werden elektromagnetische Störungen (EMI) minimiert, was die Einhaltung von EMV-Normen erleichtert.
- Hohe Zuverlässigkeit und Langlebigkeit: Die robuste Bauweise und die integrierten Schutzmechanismen gewährleisten eine lange Lebensdauer des Bausteins, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen und Designmerkmale
Der TNY266GN ist ein Leistungsintegrierter Schaltkreis (LVIC) der TinySwitch-III-Familie von Power Integrations. Er kombiniert einen Leistungs-MOSFET, einen PWM-Controller und eine Selbstversorgungsfunktion auf einem einzigen Siliziumchip. Dies ermöglicht die Entwicklung von kompakten und kostengünstigen Schaltnetzteilen für eine Vielzahl von Anwendungen.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | AC/DC-Offline-Schalter (LVIC) |
| Serien-Bezeichnung | TinySwitch-III |
| Maximale Ausgangsleistung (typisch) | 15W bei 85-265 VAC Eingangsspannung |
| Eingangsspannungsbereich | 85 – 265 VAC (Global) |
| Integrierter MOSFET | Hohe Spannung, optimiert für Effizienz |

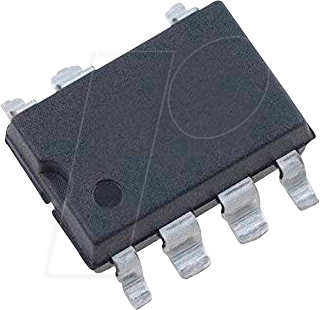

| Gehäuse | SMD-8B-7 (Surface Mount Device, 7 Pins) |
| Schaltfrequenz | Automatisch gesteuert, optimiert für Effizienz und Größe des Transformators |
| Schutzfunktionen | Überstromschutz, Übertemperaturschutz, Open-Frame-Design-optimierte Leistung |
Anwendungsgebiete für den TNY266GN
Der TNY266GN ist aufgrund seiner Vielseitigkeit und hohen Leistungseffizienz prädestiniert für eine breite Palette von Anwendungen, darunter:
- Netzteile für Unterhaltungselektronik: TVs, Set-Top-Boxen, Audio-/Video-Geräte.
- Ladegeräte: Netzteile für Mobiltelefone, Tablets und Laptops.
- Haushaltsgeräte: Kaffeemaschinen, Mikrowellen, Kühlschränke.
- Industrielle Steuerungen: Sensornetzteile, kleine SPS-Module.
- LED-Beleuchtung: Treiber für LED-Leuchten und -Panels.
- IT-Peripheriegeräte: Drucker, Scanner, externe Festplatten.
Seine geringe Größe und die einfache Implementierung machen ihn ideal für Designs, bei denen Platzbeschränkungen und Kosteneffizienz im Vordergrund stehen. Die Fähigkeit, universelle Eingangsspannungen zu verarbeiten, vereinfacht die globale Produktentwicklung erheblich.
Optimierte Schaltungsarchitektur und Design-Overhead-Reduzierung
Ein wesentlicher Vorteil des TNY266GN liegt in der Reduzierung des benötigten Schaltungsaufwands. Die integrierte Selbstversorgungsfunktion (Self-Bias-Funktion) ermöglicht es dem Chip, sich selbst aus dem Hochspannungs-Eingangsnetz mit Strom zu versorgen, sobald das Netzteil zu arbeiten beginnt. Dies eliminiert die Notwendigkeit eines separaten Hilfswickels auf dem Transformator, der sonst für die Stromversorgung des PWM-Controllers und zur Erzeugung der Rückkopplungsschleife benötigt würde. Diese Reduzierung an Komponenten führt nicht nur zu Kosteneinsparungen bei der Materialbeschaffung und der Montage, sondern verbessert auch die Zuverlässigkeit des Gesamtsystems, da weniger potenzielle Fehlerpunkte vorhanden sind.
Darüber hinaus sorgt die integrierte Leistungs-MOSFET-Stufe für eine optimierte Schaltung und reduziert die Notwendigkeit externer Treiber. Die Leistungseigenschaften des TNY266GN sind speziell darauf ausgelegt, eine hohe Schaltfrequenz zu unterstützen, was die Größe des benötigten Ausgangsfilters (Induktoren und Kondensatoren) und des Transformators erheblich reduziert. Dies ist ein entscheidender Faktor für die Miniaturisierung von Stromversorgungsmodulen und ermöglicht kompaktere Endgeräte.
Energieeffizienz und Umweltfreundlichkeit
Die Energieeffizienz ist ein zentrales Thema bei der Entwicklung moderner elektronischer Geräte. Der TNY266GN trägt maßgeblich zur Erfüllung strenger Energieeffizienzstandards bei. Seine Designphilosophie zielt darauf ab, Energieverluste im Netzteil zu minimieren, insbesondere im Teillastbetrieb, wo viele Geräte die meiste Zeit verbringen. Dies wird durch adaptive Schaltfrequenztechniken und optimierte PWM-Algorithmen erreicht.
Die verbesserte Effizienz führt nicht nur zu niedrigeren Energiekosten für den Endverbraucher, sondern reduziert auch die Wärmeentwicklung im Netzteil. Eine geringere Wärmeentwicklung bedeutet, dass weniger oder keine Kühlkörper benötigt werden, was weitere Platz- und Kosteneinsparungen ermöglicht und die Lebensdauer der elektronischen Komponenten verlängert. Die geringere Wärmeabgabe trägt auch zur Verbesserung des ökologischen Fußabdrucks der Produkte bei.
Häufig gestellte Fragen (FAQ) zu TNY266GN – AC/DC-Offline-Schalter, LP, 85-265 VAC, 15W, SMD-8B-7
Was ist die Hauptfunktion des TNY266GN?
Der TNY266GN ist ein integrierter Schaltkreis, der als hochintegrierter AC/DC-Offline-Schalter für die Erstellung kompakter und effizienter Schaltnetzteile konzipiert ist. Er vereinfacht das Design, indem er einen MOSFET, einen Controller und Selbstversorgungsfunktionen in einem einzigen Bauteil integriert.
Für welche Ausgangsleistung ist der TNY266GN typischerweise ausgelegt?
Der TNY266GN ist für eine maximale Ausgangsleistung von bis zu 15 Watt bei einem universellen Eingangsspannungsbereich von 85 bis 265 VAC ausgelegt. Dies macht ihn geeignet für eine Vielzahl von Niedrigleistungsanwendungen.
Welche Vorteile bietet die SMD-8B-7 Gehäuseform?
Das SMD-8B-7 Gehäuse ermöglicht die Oberflächenmontage auf Leiterplatten, was den automatisierten Fertigungsprozess erleichtert und die Produktionskosten senkt. Es ist kompakt und trägt zur Miniaturisierung von Stromversorgungsdesigns bei.
Wie hilft der TNY266GN bei der Erfüllung von Energieeffizienzstandards?
Der TNY266GN ist durch sein optimiertes Design mit hoher Effizienz, insbesondere im Teillastbetrieb, und adaptive Schaltfrequenztechniken darauf ausgelegt, Energieverluste zu minimieren. Dies unterstützt die Einhaltung internationaler Energieeffizienzrichtlinien.
Benötige ich zusätzliche Schutzkomponenten für den TNY266GN?
Der TNY266GN verfügt über integrierte Schutzfunktionen wie Überstromschutz und Übertemperaturschutz. Dennoch sollten die spezifischen Designrichtlinien und die Anwendungsumgebung berücksichtigt werden, um gegebenenfalls weitere externe Schutzmaßnahmen zu implementieren.
Ist der TNY266GN für alle globalen Netzspannungen geeignet?
Ja, der TNY266GN verfügt über einen breiten Eingangsspannungsbereich von 85 bis 265 VAC, was ihn universell für alle gängigen Netzspannungen weltweit einsetzbar macht, ohne dass ein separater Spannungsumschalter erforderlich ist.
Was bedeutet „Offline-Schalter“ im Kontext des TNY266GN?
„Offline-Schalter“ bedeutet, dass der Baustein direkt an die Hochspannungsseite des Netzes angeschlossen wird, ohne eine galvanische Trennung durch einen Optokoppler oder einen zusätzlichen Steuerungschip auf der Sekundärseite. Die Rückkopplung erfolgt indirekt über eine spezielle Methode, die in der TinySwitch-Familie implementiert ist, was das Design vereinfacht und Kosten spart.
