Präzise Phasenstrommessung für anspruchsvolle Anwendungen

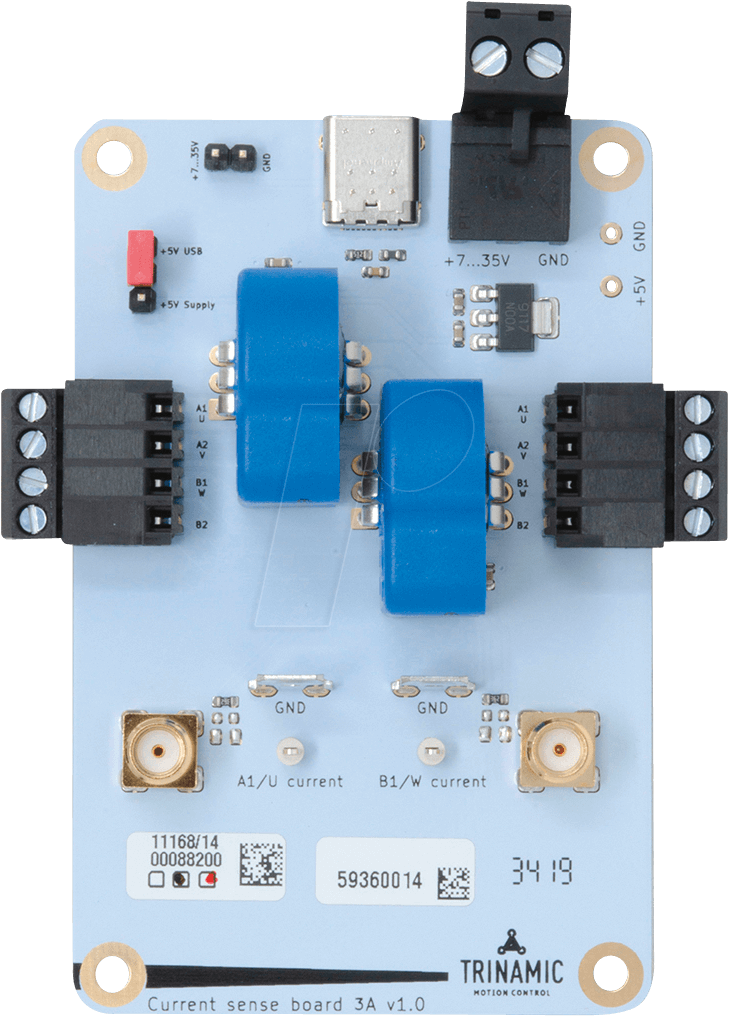

Das TMCM-0013-3A – Board zur Phasenstrommessung, 3A, 7…35V wurde entwickelt, um präzise und zuverlässige Strommessungen in anspruchsvollen technischen Umgebungen zu ermöglichen. Entwickler, Ingenieure und Systemintegratoren, die eine genaue Überwachung und Steuerung von Stromflüssen in ihren Systemen benötigen, finden in diesem Board die ideale Lösung zur Optimierung von Leistung, Effizienz und Stabilität. Wenn die Genauigkeit Ihrer Strommessungen über den Erfolg Ihrer Applikation entscheidet, bietet Ihnen das TMCM-0013-3A die notwendige Gewissheit.
Überlegene Präzision und Zuverlässigkeit
Im Gegensatz zu einfacheren Messmethoden oder integrierten Lösungen, die oft Kompromisse bei der Genauigkeit eingehen, zeichnet sich das TMCM-0013-3A durch seine dedizierte und hochentwickelte Phasenstrommessung aus. Es minimiert Messfehler durch externe Einflüsse und ermöglicht eine detaillierte Analyse des Stromverhaltens, selbst unter variierenden Lastbedingungen. Die robuste Auslegung und die hochwertigen Komponenten gewährleisten eine lange Lebensdauer und konsistente Leistung über den gesamten Betriebszeitraum, was es zu einer überlegenen Wahl für kritische Anwendungen macht.
Technische Merkmale und Leistung
Das Herzstück des TMCM-0013-3A ist seine Fähigkeit, Phasenströme mit hoher Auflösung und geringem Rauschen zu erfassen. Die integrierte Signalaufbereitung und Kalibrierung sorgen für eine außergewöhnliche Linearität und Wiederholgenauigkeit. Dies ist entscheidend für Anwendungen, bei denen präzise Regelungsschleifen oder die dynamische Überwachung von Stromänderungen erforderlich sind. Die Messung erfolgt mittels eines hocheffizienten Shunt-Widerstands in Kombination mit einem präzisen Verstärker, der das gemessene Spannungsabfall-Signal verstärkt und für die Weiterverarbeitung aufbereitet. Die Bandbreite des Messsystems ist auf die Anforderungen gängiger industrieller und technologischer Anwendungen abgestimmt, um sowohl langsame Trendanalysen als auch schnelle Transienten erfassen zu können.
Optimale Spannungsbereiche und Stromstärken
Mit einem Eingangsspannungsbereich von 7 bis 35 Volt ist das TMCM-0013-3A äußerst flexibel einsetzbar und kompatibel mit einer Vielzahl von Stromversorgungen, die in industriellen Steuerungen, Motorantrieben oder Forschungsprojekten üblich sind. Die spezifizierte maximale Stromstärke von 3 Ampere pro Phase ermöglicht eine detaillierte Überwachung von typischen Lasten in kleineren bis mittelgroßen Systemen. Diese Kombination aus Spannungs- und Stromspezifikation macht das Board zu einer vielseitigen Komponente für eine breite Palette von Applikationen, von der Entwicklung von Leistungselektronik bis hin zur Überwachung von Prototypen.
Vorteile für Ihre Anwendung
- Hohe Messgenauigkeit: Ermöglicht präzise Einblicke in das Stromverhalten Ihrer Systeme, was für die Leistungsoptimierung unerlässlich ist.
- Zuverlässige Datenerfassung: Reduziert das Risiko von Fehlinterpretationen durch ungenaue Messwerte, insbesondere bei dynamischen Lasten.
- Breite Kompatibilität: Der Spannungsbereich von 7 bis 35V erlaubt den Einsatz in verschiedensten Stromversorgungsarchitekturen.
- Robuste Bauweise: Konzipiert für den Einsatz in industriellen Umgebungen, gewährleistet Langlebigkeit und konsistente Leistung.
- Flexibilität in der Integration: Das kompakte Board-Design erleichtert die Integration in bestehende oder neue Schaltungen und Systeme.
- Basis für Effizienzsteigerung: Genaue Stromdaten sind die Grundlage für die Optimierung von Energieverbrauch und Effizienz in elektronischen Systemen.
- Unterstützung für komplexe Steuerungen: Ermöglicht die Implementierung von fortschrittlichen Regelungsalgorithmen, die auf präziser Stromrückkopplung basieren.
Anwendungsgebiete und Einsatzmöglichkeiten
Das TMCM-0013-3A – Board zur Phasenstrommessung, 3A, 7…35V ist prädestiniert für den Einsatz in einer Vielzahl von Technologie- und IT-Anwendungsfeldern. Typische Einsatzgebiete umfassen die präzise Überwachung von Bürstenlosen Gleichstrommotoren (BLDC) in Robotik, Drohnen und industriellen Automatisierungssystemen, wo die genaue Erfassung der Phasenströme für die Drehmomentregelung und Effizienz entscheidend ist. Ebenso findet es Anwendung in der Entwicklung und Prüfung von Leistungselektronik-Komponenten, wie beispielsweise Wechselrichtern und Gleichspannungswandlern, wo die genaue Strommessung für die Validierung von Designs und die Erkennung von Anomalien unerlässlich ist. Auch in der Forschung und Entwicklung, bei der Charakterisierung von Batteriemanagementsystemen (BMS) oder bei der Analyse von Energieverbrauchsprofilen von elektronischen Geräten, liefert dieses Board die notwendigen präzisen Daten. Ingenieure im Bereich der industriellen Steuerungstechnik schätzen die Möglichkeit, die Stromaufnahme von einzelnen Aktoren oder Sensoren exakt zu überwachen, um Fehlerquellen zu identifizieren und die Systemstabilität zu verbessern.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Board zur Phasenstrommessung |
| Modellbezeichnung | TMCM-0013-3A |
| Maximale Stromstärke pro Phase | 3 Ampere (A) |
| Betriebsspannungsbereich | 7 bis 35 Volt (V) |
| Messprinzip | Hochpräzise Shunt-Widerstandsmessung mit nachgeschalteter Signalverstärkung und -aufbereitung |
| Genauigkeit | Optimiert für niedrige Messabweichungen und hohe Wiederholgenauigkeit, Details spezifiziert im technischen Datenblatt |
| Schnittstellen | Anschlussklemmen für Stromzufuhr und Messsignale, standardisierte Pin-Header für die Integration in Mikrocontroller-basierte Systeme |
| Umgebungsbedingungen | Konstruiert für den Einsatz in einem breiten Temperaturbereich und unter typischen industriellen Umgebungsbedingungen; Schutz vor Staub und Feuchtigkeit gemäß gängigen Standards zu berücksichtigen |
Integration und Handhabung
Die Integration des TMCM-0013-3A in bestehende Systeme ist durch seine kompakte Bauform und die klar definierten Anschlussmöglichkeiten vereinfacht. Standardisierte Pin-Header ermöglichen eine einfache Anbindung an Mikrocontroller, Datenerfassungssysteme oder programmierbare Logikbausteine (PLCs). Die Stromzufuhr erfolgt über robuste Schraubklemmen, die einen sicheren Anschluss gewährleisten. Für die Anbindung des zu messenden Phasenstroms sind ebenfalls geeignete Anschlusspunkte vorgesehen, die eine direkte Platzierung des Shunt-Widerstands im Strompfad ermöglichen. Die Ausgänge des Boards liefern analoge oder digitalisierte Spannungssignale, die proportional zum gemessenen Strom sind und direkt von Ihrer Steuereinheit verarbeitet werden können. Eine detaillierte Dokumentation, inklusive schematischer Darstellungen und Anwendungshinweisen, unterstützt die nahtlose Implementierung.
Qualität und Verlässlichkeit der Komponenten
Bei der Fertigung des TMCM-0013-3A werden ausschließlich hochwertige elektronische Komponenten von namhaften Herstellern eingesetzt. Dies gewährleistet nicht nur die spezifizierte Messgenauigkeit und Zuverlässigkeit, sondern auch eine außergewöhnliche Langlebigkeit und Robustheit des Boards. Die Auswahl der Bauteile erfolgt unter Berücksichtigung von Faktoren wie thermischer Stabilität, geringem Rauschen und langer Lebensdauer, um auch unter anspruchsvollen Betriebsbedingungen eine konstant hohe Leistung zu garantieren. Die Leiterplatte selbst ist für optimale Signalintegrität und thermische Eigenschaften ausgelegt, was kritisch für präzise Messungen ist.
Häufig gestellte Fragen zu TMCM-0013-3A – Board zur Phasenstrommessung, 3A, 7…35V
Was ist der Hauptzweck des TMCM-0013-3A Boards?
Das TMCM-0013-3A Board dient zur präzisen Messung des Phasenstroms in elektronischen Systemen. Es ist darauf ausgelegt, genaue Stromdaten für Regelungs-, Überwachungs- und Analyseaufgaben bereitzustellen.
Für welche Anwendungen ist dieses Board am besten geeignet?
Es ist ideal für Anwendungen, die eine hohe Strommessgenauigkeit erfordern, wie z.B. die Steuerung von BLDC-Motoren, die Entwicklung von Leistungselektronik, Batteriemanagementsysteme, industrielle Automatisierung und Forschungsprojekte, bei denen Stromverbrauch und -verhalten kritisch sind.
Welche Stromstärken kann das Board maximal messen?
Das Board ist für die Messung von Phasenströmen bis zu einer maximalen Stärke von 3 Ampere pro Phase ausgelegt.
Wie wird der Strom gemessen und welche Art von Ausgangssignal liefert das Board?
Die Strommessung erfolgt über einen hocheffizienten Shunt-Widerstand. Das Board liefert ein analoges Spannungssignal, das proportional zum gemessenen Strom ist und direkt von einer Steuereinheit verarbeitet werden kann.
Welche Spannungsbereiche werden unterstützt?
Das Board ist für einen Betriebsspannungsbereich von 7 bis 35 Volt ausgelegt, was eine breite Kompatibilität mit verschiedenen Stromversorgungen sicherstellt.
Ist das Board für den Einsatz in rauen Umgebungen geeignet?
Das Board ist für den Einsatz in industriellen Umgebungen konzipiert und aus hochwertigen Komponenten gefertigt, um Zuverlässigkeit und Langlebigkeit zu gewährleisten. Spezifische Umgebungsbedingungen sind im technischen Datenblatt aufgeführt.
Benötige ich zusätzliche Komponenten zur Nutzung des Boards?
Das Board liefert bereits ein aufbereitetes Messsignal. Für die Anzeige oder Verarbeitung dieses Signals wird eine entsprechende Mikrocontroller- oder Datenerfassungseinheit benötigt.
