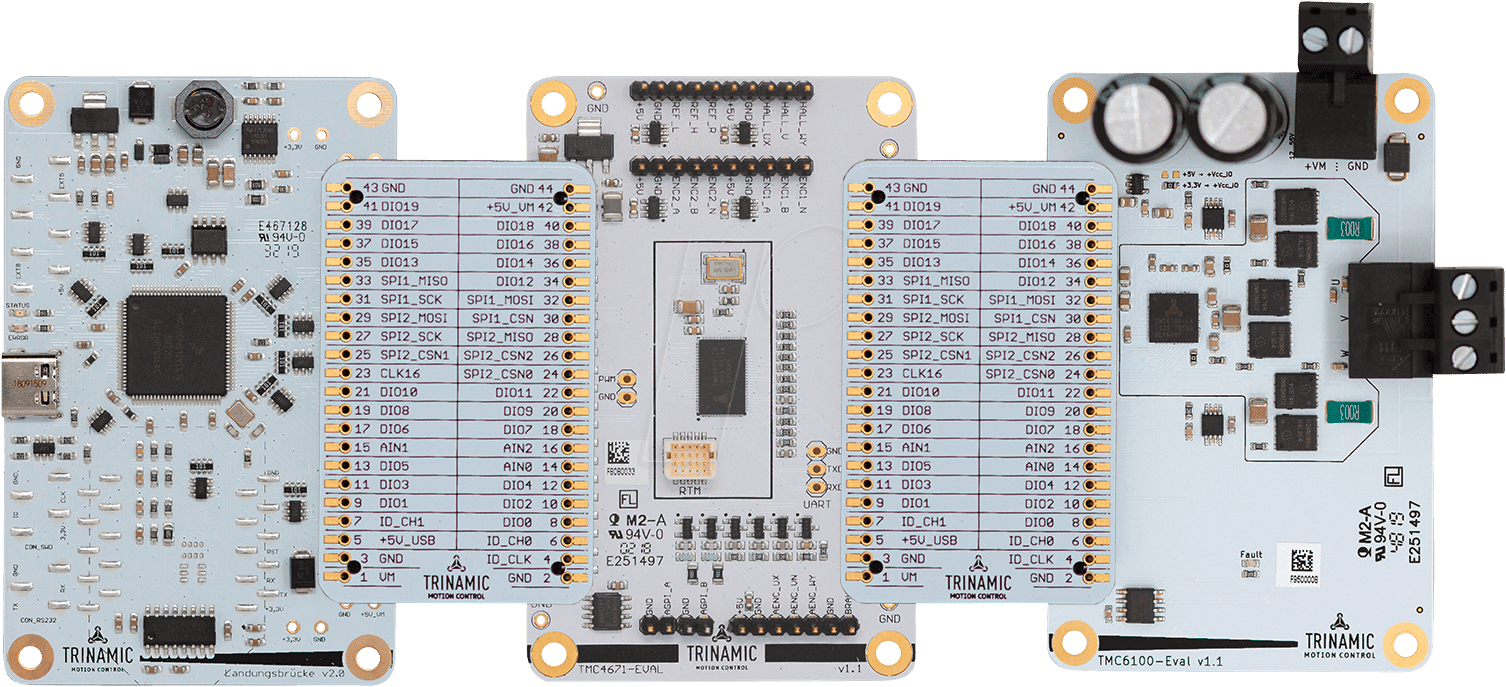

Innovative Motorsteuerung für anspruchsvolle Anwendungen: Das TMC6100-EVAL-KIT
Entwickler und Ingenieure, die präzise und effiziente Steuerungslösungen für dreidimensionale Motoren benötigen, stoßen oft auf die Komplexität traditioneller Ansätze. Das TMC6100-EVAL-KIT mit seinen integrierten TMC6100 und TMC4671 Chips ist die Antwort auf diese Herausforderung. Es bietet eine hochintegrierte Plattform, die die Entwicklung und Evaluierung fortschrittlicher motorbasierter Systeme beschleunigt und vereinfacht, insbesondere dort, wo höchste Leistungsdichte und Energieeffizienz gefragt sind.
Die überlegene Wahl für Präzision und Effizienz
Im Vergleich zu Standard-Motorsteuerungsplatinen oder separaten Komponenten bietet das TMC6100-EVAL-KIT eine signifikante Reduzierung der Komplexität und eine optimierte Leistungsaufnahme. Die nahtlose Integration von Sensorless-Ansteuerung und fortschrittlichen Regelalgorithmen durch die TMC4671 zusammen mit der leistungsfähigen MOSFET-Treiberstufe des TMC6100 ermöglicht eine bisher unerreichte Präzision und Energieeffizienz. Dies resultiert in kürzeren Entwicklungszyklen, einer verbesserten Systemleistung und potenziell geringeren Betriebskosten.
Kernkomponenten und ihre Synergien
Das Herzstück dieses Evaluations-Kits bilden zwei hochentwickelte Komponenten von Trinamic (nun Teil von Analog Devices):
- TMC6100: Ein fortschrittlicher, hochintegrierter Mosfet-Treiber, der für den Betrieb von 3-Phasen-Brushless-DC-Motoren optimiert ist. Er zeichnet sich durch seine Fähigkeit aus, Spannungen bis zu 60V zu handhaben und einen kontinuierlichen Strom von bis zu 10A zu liefern, was ihn für eine breite Palette von Hochleistungsanwendungen prädestiniert. Seine integrierten Schutzfunktionen und die geringe elektromagnetische Abstrahlung (EMI) tragen zu robusten und zuverlässigen Systemen bei.
- TMC4671: Ein hochleistungsfähiger Motion Controller, der für die sensorlose (sensorless) und sensorbasierte Steuerung von Brushless-DC-Motoren konzipiert ist. Der TMC4671 implementiert fortschrittliche Regelungsalgorithmen wie Feldorientierte Regelung (FOC) und ermöglich so eine extrem präzise Drehzahl- und Positionsregelung. Die Integration von parametrierbaren PID-Reglern und verschiedenen Anlaufalgorithmen vereinfacht die Inbetriebnahme und optimiert die Laufruhe.
Die Synergie zwischen diesen beiden Chips auf dem TMC6100-EVAL-KIT ermöglicht eine kompakte und leistungsstarke Lösung für anspruchsvolle Motorsteuerungsaufgaben.
Leistungsmerkmale und technische Vorteile
Das TMC6100-EVAL-KIT wurde entwickelt, um Entwicklern die Werkzeuge an die Hand zu geben, die sie für die Realisierung ihrer innovativsten Projekte benötigen. Die Vorteile sind vielfältig und zielen direkt auf die Effizienz und Leistung ab:
- Hohe Effizienz durch FOC: Die Implementierung der Feldorientierten Regelung (FOC) durch den TMC4671 minimiert Energieverluste und maximiert das Drehmoment bei jeder Drehzahl, was zu einer spürbar längeren Batterielaufzeit oder geringeren Betriebskosten führt.
- Sensorlose Ansteuerung: Die Fähigkeit zur sensorlosen Ansteuerung eliminiert die Notwendigkeit kostspieliger und störanfälliger Hall-Sensoren, was die Systemkosten reduziert und die Zuverlässigkeit erhöht.
- Hohe Leistungsdichte: Die Integration von Treiber und Controller auf einer kompakten Platine ermöglicht den Einsatz in platzbeschränkten Anwendungen, ohne Kompromisse bei der Leistung einzugehen.
- Erweiterte Diagnosefunktionen: Der TMC4671 bietet eine Reihe von Diagnosemöglichkeiten, die bei der Fehlererkennung und Systemoptimierung von unschätzbarem Wert sind.
- Flexibilität und Skalierbarkeit: Das Kit dient als hervorragende Basis für die Evaluierung und Prototypenentwicklung, die leicht auf kundenspezifische Designs skaliert werden kann.
- Integrierte Schutzmechanismen: Der TMC6100 verfügt über umfassende Schutzschaltungen wie Überstrom-, Überspannungs- und Übertemperaturschutz, die die Lebensdauer des Motors und des Systems verlängern.
- Fortschrittliche Anlaufstrategien: Verschiedene Anlaufalgorithmen, die vom TMC4671 unterstützt werden, ermöglichen einen sanften und zuverlässigen Motorstart unter verschiedensten Lastbedingungen.
Produktdetails und technische Spezifikationen
| Merkmal | Beschreibung |
|---|---|
| Hauptchipsätze | Trinamic TMC6100 (MOSFET-Treiber) + Trinamic TMC4671 (Motion Controller) |
| Motor-Typ Unterstützung | 3-Phasen Brushless DC Motoren (BLDC) |
| Max. Versorgungsspannung (V_supply) | Bis zu 60V (abhängig von den verwendeten externen MOSFETs und deren Spezifikationen, Referenz auf TMC6100 Datenblatt für genaue Grenzen) |
| Max. kontinuierlicher Phasenstrom (I_phase) | Bis zu 10A (abhängig von den verwendeten externen MOSFETs und deren Kühlung, Referenz auf TMC6100 Datenblatt) |
| Regelungsalgorithmen | Sensorlose und sensorbasierte Feldorientierte Regelung (FOC), Ansteuerung mit modulierte PWM |
| Kommunikationsschnittstellen | Standardisierte Schnittstellen zur Anbindung an Mikrocontroller (z.B. SPI, UART), zur Konfiguration und Steuerung |
| Schutzfunktionen | Integrierte Schutzfunktionen wie Überstrom-, Überspannungs-, Unterspannungs- und Übertemperaturschutz (gemäß Spezifikation der integrierten Chips) |
| Anwendungsbereiche | Robotik, Drohnenantriebe, Pumpen, Lüfter, industrielle Automatisierung, Medizintechnik, E-Mobilität (kleinere Systeme), general purpose motor control |
| Entwicklungsfokus | Schnelle Evaluierung und Prototypenentwicklung für BLDC-Motoren; Erprobung von FOC-Algorithmen |
Einsatzgebiete und industrielle Relevanz
Das TMC6100-EVAL-KIT ist ein essenzielles Werkzeug für eine Vielzahl von Branchen, in denen präzise und energieeffiziente Motorsteuerung unerlässlich ist. Die Flexibilität und Leistungsfähigkeit der integrierten Chips ermöglichen:
- Robotik: Für präzise Bewegungssteuerungen in kollaborativen Robotern, mobilen Plattformen oder Gelenken von Industrierobotern, wo eine hohe Dynamik und Genauigkeit gefordert ist.
- Luft- und Raumfahrt sowie Drohnen: Die hohe Leistungsdichte und Effizienz sind ideal für Antriebssysteme von unbemannten Luftfahrzeugen (UAVs), wo Gewicht und Energieverbrauch kritische Faktoren darstellen.
- Medizintechnik: In chirurgischen Werkzeugen, Pumpensystemen oder bildgebenden Geräten, wo absolute Zuverlässigkeit und eine feine Regelbarkeit der Geschwindigkeit und des Drehmoments entscheidend sind.
- Industrielle Automatisierung: Für den Antrieb von Förderbändern, Aktuatoren, Pumpen und Lüftern in Produktionsanlagen, wo eine robuste und energieeffiziente Lösung benötigt wird.
- E-Mobilität im kleinen Maßstab: Für die Motorsteuerung von Elektrorollern, E-Bikes oder anderen kleinen elektrisch angetriebenen Fahrzeugen.
Die Möglichkeit, sensorlose Regelung zu implementieren, senkt nicht nur die Systemkosten, sondern erhöht auch die Zuverlässigkeit, da mechanisch empfindliche Sensoren entfallen.
FAQ – Häufig gestellte Fragen zu TMC6100-EVAL-KIT – Evaluations-Kit für TMC6100 + TMC4671
Wie wird das TMC6100-EVAL-KIT mit Strom versorgt?
Das Evaluations-Kit kann über eine externe Stromquelle versorgt werden, deren Spannung und Stromstärke auf die Anforderungen der zu steuernden Motoren und der integrierten Chips ausgelegt sind. Typischerweise wird eine separate Stromversorgung für die Motorversorgung (V_supply) und gegebenenfalls für die Logikspannung des Mikrocontrollers benötigt.
Benötige ich zusätzliche Komponenten, um das Kit in Betrieb zu nehmen?
Für die grundlegende Inbetriebnahme und Evaluierung benötigen Sie einen kompatiblen Mikrocontroller zur Ansteuerung des TMC4671 über die definierten Schnittstellen (z.B. SPI). Des Weiteren sind der zu steuernde Brushless DC Motor und eine geeignete externe Stromversorgung erforderlich. Externe Komponenten wie Kühlkörper für die MOSFETs können je nach Strom und Betriebsbedingungen notwendig sein.
Ist das Kit für hochdynamische Anwendungen geeignet?
Ja, das TMC6100-EVAL-KIT ist durch die Verwendung des TMC4671 mit FOC-Regelung hervorragend für hochdynamische Anwendungen geeignet. Die schnelle Regelkreisbandbreite und die präzise Steuerung ermöglichen schnelle Drehzahländerungen und exakte Positionsregelung.
Kann ich den Strombereich des TMC6100-EVAL-KIT anpassen?
Der TMC6100 selbst ist als MOSFET-Treiber für eine bestimmte Stromklasse konzipiert. Die tatsächliche Strombelastbarkeit des Kits wird jedoch maßgeblich durch die Auswahl der externen MOSFETs und deren entsprechende Kühlung bestimmt. Das Kit ist so konzipiert, dass Entwickler die Möglichkeit haben, geeignete MOSFETs für ihre spezifischen Stromanforderungen zu integrieren.
Bietet das Kit Unterstützung für verschiedene PWM-Frequenzen?
Ja, die PWM-Frequenz und -Modulation können über den TMC4671 konfiguriert werden, um eine optimale Leistung für den jeweiligen Motor und die Anwendung zu erzielen. Dies ermöglicht eine Anpassung an unterschiedliche Motorcharakteristiken und Betriebsbedingungen.
Wie komplex ist die Integration der Software?
Trinamic (Analog Devices) bietet typischerweise Referenzdesigns und Softwarebibliotheken für ihre Motion Controller und Treiber an. Diese erleichtern die Integration erheblich. Die Implementierung der FOC-Algorithmen und der Gerätekonfiguration erfordert fundierte Kenntnisse in der Embedded-Programmierung und Regelungstechnik, aber das Kit stellt eine solide Hardwarebasis dar.
Welche Art von Motoren kann ich mit diesem Kit steuern?
Dieses Evaluations-Kit ist spezifisch für die Steuerung von 3-Phasen Brushless DC Motoren (BLDC) konzipiert. Dies umfasst sowohl sensorlose als auch sensorbasierte Konfigurationen, wobei der Schwerpunkt auf sensorloser Steuerung liegt, um von den Vorteilen des TMC4671 zu profitieren.
