Ihr Sprungbrett in die Welt der hochentwickelten Schrittmotorsteuerung
Sind Sie Entwickler, Ingenieur oder Hobbyist, der präzise und effiziente Steuerungslösungen für Schrittmotoren benötigt? Suchen Sie nach einer Möglichkeit, die fortschrittlichen Funktionen des TMC5160 Treibers schnell und unkompliziert zu evaluieren und in Ihre Projekte zu integrieren? Das TMC5160-EVAL-KIT ist die ultimative Lösung, die Ihnen ermöglicht, das volle Potenzial dieses leistungsstarken Treibers ohne langwierige Hardware-Entwicklungsschritte zu nutzen und die Grundlage für Ihre nächste innovative Applikation zu schaffen.
Die Überlegenheit des TMC5160-EVAL-KITs im Detail
Im Gegensatz zu Standardlösungen, die oft eine komplexe Board-Entwicklung erfordern, bietet das TMC5160-EVAL-KIT einen sofort einsatzbereiten Ansatz. Es integriert den hochmodernen TMC5160-Treiber auf einer dedizierten Evaluationsplatine, die für maximale Leistung und Flexibilität optimiert ist. Dies minimiert Integrationszeit und -risiko erheblich, sodass Sie sich auf die Kernfunktionalität Ihrer Anwendung konzentrieren können. Der TMC5160 selbst ist bekannt für seine leisen Betriebseigenschaften dank StealthChop™ und die hohe Präzision durch die fortschrittliche Chopper-Regelung, die in diesem Kit vollständig zugänglich ist.
Kernmerkmale und Vorteile des TMC5160-EVAL-Kits
Das TMC5160-EVAL-KIT ist darauf ausgelegt, Entwicklern eine reibungslose und informative Erfahrung bei der Evaluierung des TMC5160 zu ermöglichen. Es ist nicht nur ein Stück Hardware, sondern ein Tor zu einer neuen Dimension der Schrittmotorsteuerung.
- Fortschrittliche Motorsteuerung: Nutzen Sie die volle Leistungsfähigkeit des TMC5160, einschließlich StealthChop™ für leisen Betrieb und CoolStep™ für Energieeffizienz, direkt ab dem ersten Moment.
- Schnelle Prototypenentwicklung: Reduzieren Sie signifikant die Zeit von der Idee bis zum funktionierenden Prototypen, da die komplexe Anbindung des Treibers bereits auf dem Kit realisiert ist.
- Umfassende Konnektivität: Das Kit bietet verschiedene Schnittstellen für die einfache Anbindung an Mikrocontroller und eine Vielzahl von Motoren, was Flexibilität in Ihrer Entwicklungsumgebung garantiert.
- Integrierte Sicherheitsfunktionen: Profitieren Sie von den robusten Schutzmechanismen des TMC5160, die Ihr System und Ihre Motoren vor Beschädigungen schützen, wie z.B. Übertemperaturschutz und Unterspannungsschutz.
- Erweiterbarkeit: Die durchdachte Architektur des Kits ermöglicht es, externe Sensoren und Erweiterungsmodule anzubinden, um komplexere Anwendungsfälle zu realisieren.
- Dokumentation und Support: Die Verfügbarkeit von detaillierten Datenblättern und Applikationshinweisen des TMC5160 Treibers unterstützt Sie bei jedem Schritt Ihrer Entwicklung.
Technische Spezifikationen und Aufbau

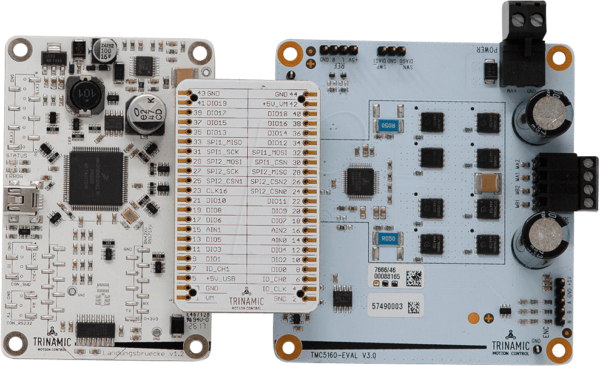

Das TMC5160-EVAL-KIT ist eine sorgfältig konzipierte Plattform, die es Ihnen ermöglicht, die Leistungsfähigkeit des Trinamic TMC5160 Schrittmotortreibersystems vollumfänglich zu erforschen. Die Platine ist für eine einfache Handhabung und Integration ausgelegt, mit allen notwendigen Anschlussmöglichkeiten und einem klaren Layout.
| Merkmal | Beschreibung |
|---|---|
| Treiber-IC | Trinamic TMC5160 |
| Anzahl der Achsen | Typischerweise eine Achse pro Kit, erweiterbar durch mehrere Kits. |
| Betriebsspannung (Logik) | 5V (empfohlen) |
| Betriebsspannung (Motor) | Bis zu 60V (abhängig von der spezifischen Ausführung des Kits und der Kühlung) |
| Maximale Stromstärke pro Phase | Bis zu 2A RMS (abhängig von Kühlung und spezifischer Konfiguration des Kits) |
| Schnittstellen | SPI, STEP/DIR-Schnittstelle zur einfachen Anbindung an Mikrocontroller. |
| StealthChop™ Technologie | Ja, für einen nahezu geräuschlosen Betrieb des Motors. |
| CoolStep™ Technologie | Ja, zur dynamischen Stromregelung und Energieeinsparung. |
| StallGuard4™ Technologie | Ja, zur berührungslosen Motorlasterkennung und zur Positionsbestimmung. |
| Temperaturmanagement | Integrierter Kühlkörper zur effektiven Wärmeableitung des TMC5160, optimiert für den Betrieb bei höheren Strömen. |
| Anschlüsse | Robuste Schraubklemmen für Motor und Spannungsversorgung, Header für Logiksignale. |
| Dimensionen (ca.) | Kompakt, optimiert für den Einsatz auf Werkbänken oder in Prototypen. (Spezifische Maße können je nach Revision variieren) |
Anwendungsbereiche des TMC5160-EVAL-Kits
Die Vielseitigkeit des TMC5160 und die damit verbundene einfache Handhabung des Evaluations-Kits eröffnen eine breite Palette von Anwendungsmöglichkeiten:
- Industrielle Automatisierung: Präzise Positionierung von Werkzeugen, Robotergreifern und Förderbändern in Fertigungsumgebungen.
- Medizintechnik: Steuerung von Pumpen, Laborautomatisierung und bildgebenden Systemen, wo Geräuscharmut und Genauigkeit entscheidend sind.
- 3D-Drucker und CNC-Maschinen: Ermöglicht extrem leise und präzise Bewegungen für hochwertige Druckergebnisse und feine Bearbeitungen.
- Optische Systeme: Feinfühliges Verstellen von Linsen, Spiegelfokussierung und Ausrichtung in der Bildverarbeitung und Astronomie.
- Automotive-Anwendungen: Steuerung von Klappen, Fensterhebern oder Scheinwerferverstellungen mit hoher Zuverlässigkeit.
- Robotik: Gelenksteuerung und Bewegungsplanung für kleine bis mittelgroße Roboterplattformen.
- Forschung und Entwicklung: Ideale Plattform für Universitäten und Forschungseinrichtungen, um neue Steuerungsalgorithmen und Motion-Control-Konzepte zu erforschen und zu validieren.
Erweiterte Steuerungsmöglichkeiten mit Trinamic Motion Control
Der TMC5160 ist ein Meisterwerk der Motortreibertechnologie, und das Evaluations-Kit bringt diese Fähigkeiten direkt zu Ihnen. Durch die Implementierung von fortschrittlichen Algorithmen wie StealthChop™ wird der Geräuschpegel während des Betriebs drastisch reduziert. Dies ist besonders vorteilhaft in Umgebungen, in denen Lärmminimierung eine Priorität darstellt, wie beispielsweise in Büros, Wohnbereichen oder empfindlichen Laboratorien. Die StealthChop™-Funktion erreicht dies durch eine intelligente Anpassung der Stromwellenform, was zu einer deutlich sanfteren und nahezu lautlosen Bewegung führt.
Darüber hinaus revolutioniert CoolStep™ die Energieeffizienz. Diese Funktion ermöglicht es dem Treiber, den Strom dynamisch an die tatsächliche Last des Motors anzupassen. Wenn der Motor weniger Drehmoment benötigt, wird der Strom reduziert, was zu einer erheblichen Energieeinsparung führt und die Wärmeentwicklung minimiert. Dies verlängert nicht nur die Lebensdauer der Komponenten, sondern reduziert auch den Energieverbrauch Ihrer gesamten Anwendung.
Die StallGuard4™-Technologie bietet eine weitere intelligente Funktion: die berührungslose Erkennung des Motorstillstands oder einer Überlastung. Dies ermöglicht eine präzise Positionsbestimmung ohne zusätzliche Sensoren, was die Kosten senkt und die Zuverlässigkeit erhöht. In Anwendungen wie 3D-Druckern kann dies sicherstellen, dass der Druckkopf seine Position nicht verliert, selbst unter ungünstigen Bedingungen.
Intuitive Integration und Bedienung
Das Design des TMC5160-EVAL-Kits legt Wert auf eine unkomplizierte Bedienung. Die SPI- und STEP/DIR-Schnittstellen bieten flexible Möglichkeiten zur Anbindung an nahezu jeden gängigen Mikrocontroller, wie z.B. Arduino, Raspberry Pi, ESP32 oder STM32. Die klar gekennzeichneten Anschlusspunkte und die bereitgestellten Anschlussbeispiele erleichtern den Einstieg erheblich. Anwender können so schnell mit der Programmierung der gewünschten Bewegungsabläufe beginnen.
Die mitgelieferte Dokumentation, die Datenblätter des TMC5160-Treibers und zahlreiche Applikationsbeispiele von Trinamic bieten eine solide Grundlage für die Entwicklung. Diese Ressourcen helfen Ihnen, die verschiedenen Betriebsmodi und Konfigurationsmöglichkeiten des Treibers zu verstehen und optimal zu nutzen.
Qualität und Zuverlässigkeit von Lan.de
Bei Lan.de verstehen wir die Bedeutung von zuverlässigen Komponenten für Ihre Projekte. Wir bieten ausschließlich hochwertige Produkte, die strengen Qualitätskontrollen unterliegen. Das TMC5160-EVAL-KIT wird von uns sorgfältig ausgewählt und geprüft, um sicherzustellen, dass Sie ein Produkt erhalten, das Ihren Erwartungen entspricht und Ihnen hilft, Ihre technischen Ziele zu erreichen. Unsere Expertise im Bereich Elektronik und IT steht Ihnen zur Verfügung, um Sie bei der Auswahl und Anwendung unserer Produkte zu unterstützen.
FAQ – Häufig gestellte Fragen zu TMC5160-EVAL-KIT – Evaluations-Kit für TMC5160 Treiber
Was ist der Hauptzweck des TMC5160-EVAL-Kits?
Das Hauptziel des TMC5160-EVAL-Kits ist es, Entwicklern eine einfache und schnelle Möglichkeit zu bieten, die hochentwickelten Funktionen des TMC5160 Schrittmotortreibers zu evaluieren und zu testen, bevor sie in die Massenproduktion integriert werden. Es ermöglicht die Erprobung von Features wie StealthChop™, CoolStep™ und StallGuard4™ in einer realen Umgebung.
Welche Arten von Motoren kann ich mit dem TMC5160-EVAL-Kit steuern?
Das TMC5160-EVAL-Kit ist primär für die Steuerung von bipolaren zweiphasigen Schrittmotoren konzipiert. Die Anschlussmöglichkeiten und die Leistung des Treibers sind auf diese Motortypen optimiert.
Benötige ich spezielle Software oder Treiber, um das TMC5160-EVAL-Kit zu nutzen?
Um das Kit zu steuern, benötigen Sie einen Mikrocontroller, der mit dem Kit über die SPI- oder STEP/DIR-Schnittstelle kommuniziert. Die Softwareentwicklung für den Mikrocontroller obliegt Ihnen. Trinamic stellt oft Beispielcodes und Bibliotheken zur Verfügung, die Sie als Grundlage nutzen können.
Ist das TMC5160-EVAL-Kit für Anfänger geeignet?
Während das Kit die Evaluierung vereinfacht, erfordert es grundlegende Kenntnisse in Elektronik und Mikrocontroller-Programmierung. Für absolute Anfänger ist es ratsam, sich zunächst mit einfacheren Schrittmotorlösungen vertraut zu machen, bevor sie sich komplexeren Treibern wie dem TMC5160 widmen.
Wie wird das TMC5160-EVAL-Kit mit Strom versorgt?
Das Kit verfügt über separate Anschlüsse für die Logikspannung (typischerweise 5V) und die Motorversorgungsspannung (kann bis zu 60V betragen, abhängig von der Kit-Revision). Die genauen Spannungsspezifikationen entnehmen Sie bitte dem Datenblatt des spezifischen Kits.
Was sind die Vorteile von StealthChop™ und CoolStep™ in diesem Kit?
StealthChop™ sorgt für einen extrem leisen Motorbetrieb, was ideal für geräuschempfindliche Umgebungen ist. CoolStep™ optimiert die Energieeffizienz, indem es den Motorstrom basierend auf der benötigten Last reduziert, was Wärmeentwicklung und Energieverbrauch senkt.
Kann ich das TMC5160-EVAL-Kit für mehrere Motoren gleichzeitig verwenden?
Ein einzelnes TMC5160-EVAL-Kit ist für die Steuerung eines Schrittmotors ausgelegt. Für die Ansteuerung mehrerer Motoren müssen Sie entweder mehrere Kits parallel verwenden oder eine eigene Platine mit mehreren TMC5160 Treibern entwickeln.
